外脚手架施工方案(甲方最终修改)

1、目 录第一节 工程概况1第二节、组织管理和岗位职责2第三节、材料选用及要求3第四节、搭设方法4第五节、技术要求9第六节 脚手架的劳动力安排11第七节、脚手架的验收11第八节、脚手架的维护15第九节、脚手架的拆除16第十节、专项安全保障措施16第十一节、 质量保证措施18第十二节、五大伤害事故预防措施19第十三节 应急救援预案21第十四节 计算书27 施工附图47第一节 工程概况一、工程概况工程名称：保利中汇花园一期工程工程地点：顺德区彩虹路与观绿路交汇处建设单位：佛山市保利恒信房地产有限公司设计单位：广州宝贤华翰建筑工程设计有限公司施工单位：广州富利建筑安装工程有限公司监理单位：广东奥科工程监

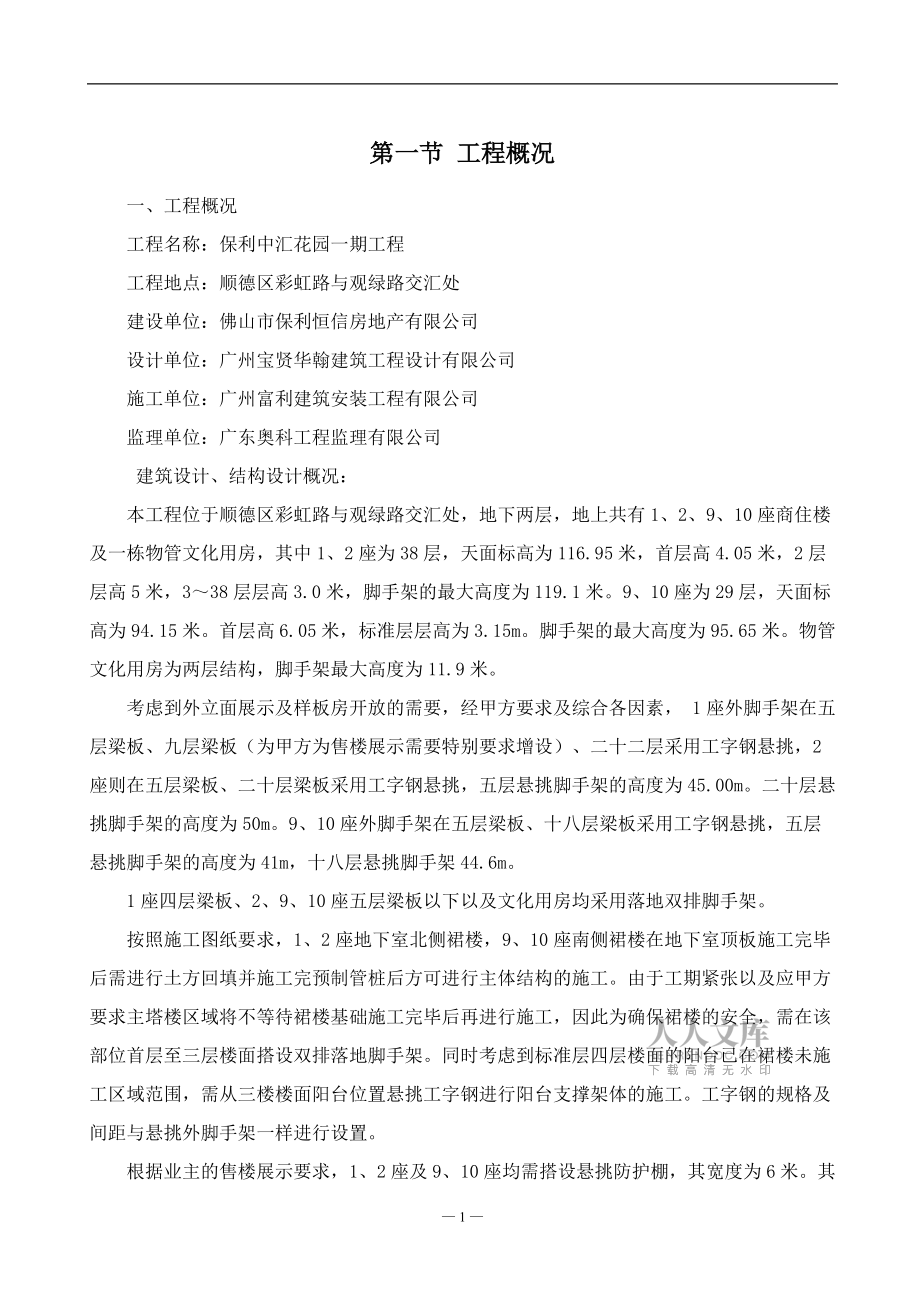

2、理有限公司建筑设计、结构设计概况：本工程位于顺德区彩虹路与观绿路交汇处，地下两层，地上共有1、2、9、10座商住楼及一栋物管文化用房，其中1、2座为38层，天面标高为116.95米，首层高4.05米，2层层高5米，338层层高3.0米，脚手架的最大高度为119.1米。9、10座为29层，天面标高为94.15米。首层高6.05米，标准层层高为3.15m。脚手架的最大高度为95.65米。物管文化用房为两层结构，脚手架最大高度为11.9米。考虑到外立面展示及样板房开放的需要，经甲方要求及综合各因素， 1座外脚手架在五层梁板、九层梁板（为甲方为售楼展示需要特别要求增设）、二十二层采用工字钢悬挑，2座则

3、在五层梁板、二十层梁板采用工字钢悬挑，五层悬挑脚手架的高度为45.00m。二十层悬挑脚手架的高度为50m。9、10座外脚手架在五层梁板、十八层梁板采用工字钢悬挑，五层悬挑脚手架的高度为41m，十八层悬挑脚手架44.6m。1座四层梁板、2、9、10座五层梁板以下以及文化用房均采用落地双排脚手架。按照施工图纸要求，1、2座地下室北侧裙楼，9、10座南侧裙楼在地下室顶板施工完毕后需进行土方回填并施工完预制管桩后方可进行主体结构的施工。由于工期紧张以及应甲方要求主塔楼区域将不等待裙楼基础施工完毕后再进行施工，因此为确保裙楼的安全，需在该部位首层至三层楼面搭设双排落地脚手架。同时考虑到标准层四层楼面的阳

4、台已在裙楼未施工区域范围，需从三楼楼面阳台位置悬挑工字钢进行阳台支撑架体的施工。工字钢的规格及间距与悬挑外脚手架一样进行设置。根据业主的售楼展示要求，1、2座及9、10座均需搭设悬挑防护棚，其宽度为6米。其中1、2座设置在9层楼面，9、10座设置在5层楼面根据规定，悬挑高度大于20m的外脚手架，须编制专项施工方案并送专家论证。 二、编制依据1. 混凝土结构设计规范(GB50010-2002) 2. 建筑结构荷载规范(GB50009-2001) 3. 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011） 4. 建筑施工安全检查标准(JGJ59-99) 5. 建筑地基基础设计规范(GB5

5、0007-2002)6. 本工程施工图纸第二节、组织管理和岗位职责1、 组织机构图项目执行经理：张志清技术主管：李 维质安员：何国生、秦政施工员：杨国安、龙再鹏施工班组：黄志煌生产工人2、岗位职责1）项目经理：对承包工程项目负安全领导责任A、 在脚手架施工过程中认真惯彻安全生产方针、政策、法规和各项规章制度，结合脚手架施工的特点，提出有针对性的安全管理要求，严格履行安全检查考核指标和安全生产奖惩办法。B、 认真落实施工组织设计中安全检查技术管理的各项措施，严格执行安全技术措施审批制度、施工项目安全交底制度和设施、设备交接验收使用。C、 领导组织安全生产检查、定期研究分析施工中存在的不安全生产问

6、题。并加以落实解决。D、 发生事故、保护好现场、及时上报，并认真吸取教训。2）技术负责人：A、进行方案的编写，解决技术问题，上报项目经理。 B、设计、监理保持沟通，保证设计、监理的要求与指令得以贯彻实施。C、对施工员和质安员进行技术交底，保证方案得以顺利实施。D、加强项目工程资料的管理,确保资料分类明确,及时备案。3）施工员：A、对班组进行质量技术交底，B、对实施作业过程中的施工指导，确保工序管理的顺利实施。C、协调各专业队伍的劳动力使用，合理调配劳动力资源，使工程施工组织按计划进行。4）质安员：A、对班组进行安全技术交底。B、对施工过程进行质量安全监督。C、对排栅进行验收。D、拆除排栅时负责

7、旁站。5）班组：A、安排生产任务时要认真执行安全交底，严格执行本工种安全操作规程，有权拒绝违章指挥；B、班前要对所有用的机具、设备、防护用具及作业环境进行安全检查，发现问题立即采取改进措施，及时消除事故隐患。C、组织班组开展安全活动，开好班前安全会议。6）工人：A、认真学习并严格执行安全技术操作规程，自觉遵守安全生产规章制度。B、服从管理。有权拒绝违章指挥。第三节、材料选用及要求 l、钢管脚手架，选用外径48mm，壁厚3.5mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位

8、，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。钢管必须做好防锈处理。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。扣件表面应做防锈处理。扣件必须与钢管接触良好。 3、搭设架子前钢管等应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立

9、杆、防护栏杆、踢脚杆统一漆黄色，剪刀撑统一漆黑黄色。 4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，使用前必须做耐贯穿试验不穿透，1.6×1.8的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。网目应满足2000目/100cm2。6、连墙件采用预埋钢筋与外架钢管焊接组成，其做法见附图，连墙件每层设置，间距要求详后，其材质应符合现行国家标准碳素钢结构（GB/T 700）中Q235A钢的要求。7、悬挑采用16号工字钢，通过18钢筋设置前后两个锚固点锚固在建筑物内，其

10、中悬挑钢梁的后锚固点应为两根18钢筋。工字钢挑出长度为1.2-1.8m，锚固在建筑物内部长度为1.8-4.5m。水平间距为1.5m。并采用16钢丝绳斜拉，拉吊点为内外立杆与工字钢支点。8、卸荷钢丝绳采用16，预埋吊环采用18圆钢。9、钢丝绳选用按照GB/T20118-2006进行，绳卡与钢丝绳配套，钢丝绳收头处采用三个以上的绳卡收紧，钢丝绳采用相匹配的OO型索具螺栓扣收紧，弯折处采用套环保护。第四节、搭设方法1、根据现场情况，各栋五层梁板以下以及文化用房均采用落地双排脚手架。脚手架立杆纵向间距1.5m，横向间距0.8m，大横杆步距为1.8m，小横杆间距0.6m，剪刀撑间距4.5m设置一道，搭设

11、角度45-60度，内立杆靠墙的一端不超过30cm。双排普通钢管脚手架的搭设顺序为：铺设钢板垫板摆放扫地杆逐根树立立杆并随即与扫地杆扣紧装扫地小横杆并与立杆或扫地杆扣紧安第一步大横杆与各立杆扣紧安第一步小横杆安第二步大横杆安第二步小横杆第三、四步大横杆和小横杆连墙杆接立杆加设剪刀撑铺脚手板。附墙方法：钢管和扣件组合的连墙件在与每楼层预埋钢筋焊接连接，间距为4.5米。当脚手架下部暂不能设连墙件时，可搭设抛撑，应采用通长杆件与脚手架可靠连接与地面的倾角应在4060度之间，连接点中心至主节点距离不应大于300，抛撑在连墙件搭设后方可拆除。2、其余部位外脚手架均采用悬挑脚手架。1、2、9、10座建筑物立

12、杆和横杆间距均一致。立杆横距0.8米，立杆纵距为1.5米，水平杆步距为1.8米，内立杆距外墙0.3米。脚手架用于装修和结构施工，两层同时操作，安全栏杆距操作层1.20m，四周环形设置。3、斜道：每栋在施工电梯安装使用前（结构施工六层），在脚手架外侧搭设，跟平桥高度搭设成单跑上人梯上落。具体做法如下：上完一层施工梯转向内桥面走，到梯台时再往上一层行走，上落梯台规格为1.50 m×1 m，梯级用木枋加木板用铁钉铺设，施工梯底必须设置兜底安全网，施工梯两边高度约1.2m用钢管各设1条栏杆扶手，每级步高200mm，踏步宽300 mm。做法详附图。斜道两侧及平台外围均应设置栏杆及挡脚板，栏杆高

13、度1.2米。4、脚手架外围均设置防护栏杆，防护栏杆间距为0.6米，挡脚板高度为180mm。5、连墙件：从底层第一步纵向水平杆处开始每层均设连墙杆与建筑物刚性连接，联结层沿每层建筑物四周设置。本工程采用钢管和扣件组合的连墙件，连墙件采用48×3.5mm钢管。梁侧预埋钢筋锚入砼600，与钢管连墙杆双面焊接后通过双扣件与外脚手架连接，做法见附图。横向设置间距1.54.5m，纵向按每层楼面高度位置，上下层相互错开，呈梅花型布置。具体布设如下：离地面高度50m以下，连墙杆采用二步三跨；离地面高度100m以下，连墙杆采用二步二跨；离地面高度100m以上，连墙杆采用二步一跨连墙件的验算：（1）离地

14、面高度50以下，连墙杆采用三跨二步（风荷载高度变化系数z=1.25）连墙件的轴向力设计值应按照下式计算： Nl = Nlw + N0挡风系数 =0.868背靠建筑物按敞开，框架和开洞墙计算，则脚手架风荷载体型系数s=1.3 =1.128工程位于佛山市顺德区，基本风压0=0.35kN/m2 水平风荷截标准值k=0.7zs0=0.7×1.25×1.128×0.35=0.35kN/m2每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 13.5 m2；按规范5.2.12条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 3.000 kN；风荷载产生的连墙件轴

15、向力设计值(kN)，按照下式计算：Nlw = 1.4×Wk×Aw = 6.62 kN；连墙件的轴向力设计值 Nl = Nlw + N0=9.62 kN；连墙件承载力设计值按下式计算： Nf = Af其中 - 轴心受压立杆的稳定系数；由长细比 l/i = 300/15.8的结果查表得到 =0.949，l为内排架距离墙的长度；又： A = 4.89 cm2；f=205 N/mm2；连墙件轴向承载力设计值为 Nf = 0.949×4.89×205 = 95.13 kN；Nl = 9.62 < Nf = 95.13,连墙件的设计计算满足要求！连墙件采用双扣

16、件与墙体连接。由以上计算得到 Nl = 9.62小于双扣件的抗滑力 16 kN，满足要求！（2）离地面高度100以下，连墙杆采用二跨二步（风荷载高度变化系数1.7）连墙件的轴向力设计值应按照下式计算： Nl = Nlw + N0风荷截标准值k=0.7zs0=0.7×1.7×1.128×0.35=0.47kN/m2每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 9 m2；按规范5.2.12条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 3.000 kN；风荷载产生的连墙件轴向力设计值(kN)，按照下式计算：Nlw = 1.4×Wk

17、15;Aw = 5.9 kN；连墙件的轴向力设计值 Nl = Nlw + N0= 8.9 kN；连墙件承载力设计值按下式计算： Nf = Af连墙件轴向承载力设计值为 Nf = 95.13 kN；Nl = 8.9< Nf = 95.13,连墙件的设计计算满足要求！连墙件采用双扣件与墙体连接。由以上计算得到 Nl = 8.9小于双扣件的抗滑力 16 kN，满足要求！6、剪刀撑：脚手架外侧立面整个长度和高度上连续设置剪刀撑。每道剪刀撑宽度不应少于4跨，斜杆与地面夹角宜在45° 60°之间。在拐角处设置横向斜撑及中间每隔5跨设置一道横向斜撑。剪刀撑斜杆的接长宜采用搭接。7、

18、脚手架应高出建筑物不少于1.50m，安全网自搭设层悬挑工字钢开始挂设，直至顶端，做到全封闭型施工。脚手架要满挂全封闭式密目安全网，密目安全网应满足2000目/100cm2的规格，采用的安全网要经检测合格方可使用，用网绳绑扎在横杆外立杆里侧，在作业层下部架处设一水平兜网。架体内封闭要求采用安全平网。8、脚手架搭设时，应四边同时进行，以保证脚手架的整体稳定性。脚手架搭设完后要及时做好防雷接地工作。接地线应按规范要求设置。9、安全网：脚手架外侧要挂满安全立网，立网的下口与立杆或建筑物要牢固的扎结，固定点的间距不大于50cm，下边设挡脚板，上下两网之间的拼接要严密。10、防涡流措施：JGJ 130-2

19、011建筑施工扣件式钢管脚手架安全技术规范6.4.8条规定：“架高超过40 m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。”其一，按不同的搭设高度适当增加连墙杆，即连墙杆50米以上采用采用二跨二步，100米以上采用一跨二步；其二，在40米以上外架卸荷层每隔三跨增设下拉钢丝绳，以抵抗台风等的涡流上翻。11.转角等特殊部位构造：阴阳角转角处架体每根立杆均设型钢及钢丝绳，如附图所示。12、本工程为高层建筑，采用钢丝绳分段卸荷的方法卸荷，每根纵向立杆均设卸荷点，卸荷点与竖向设置及钢丝绳卸荷吊环的选用如下：位置卸荷楼面及标高卸荷吊环预埋的楼面及标高工字钢及钢丝绳卸荷吊环及花篮螺栓1座第5层标高15

20、米（悬挑工字钢）第6层标高18米5层、9层及22层楼面设置16号工字钢，卸荷钢丝绳均为1618吊环第9层标高27米（悬挑工字钢）第10层标高30米第14层标高42米第15层标高45米第18层标高54米第19层标高57米第22层标高66米（悬挑工字钢）第23层标高69米第27层标高81米第28层标高84米第31层标高93米第32层标高96米第35层标高105米第36层标高108米2座第5层标高15米（悬挑工字钢）第6层标高18米5层及20层楼面设置16号工字钢，卸荷钢丝绳均为16。 18吊环第10层标高30米第11层标高33米第15层标高45米第16层标高48米第20层标高60米（悬挑工字钢）第

21、21层标高63米第25层标高75米第26层标高78米第30层标高90米第31层标高93米第35层标高105米第36层标高108米9、10座第5层标高15.45米（悬挑工字钢）第6层标高18.6米5层及18层楼面设置16号工字钢，卸荷钢丝绳均为16。 18吊环第10层标高31.2米第11层标高34.35米第14层标高43.8米第15层标高46.95米第18层标高56.4米（悬挑工字钢）第19层标高59.55米第23层标高72.15米第24层标高75.3米第27层标高84.75米第28层标高87.9米13、门洞（出入口）的构造和结构型式应按规范（JGJ130-2011）第6.5节的规定选用和搭设。

22、14、施工电梯位置的架体与整个外架进行分离搭设，在架体的分离处不能共用一根工字钢，需设置两根工字钢。15、1、2、9、10座展示区立面上方必须严格封闭断水并有组织排水。10、悬挑钢梁布置1座在第5、第9和第22层,2座在第5及20层楼面以及9、10座分别在第5层和第18层楼面设置悬挑钢梁。钢梁采用16#工字钢，工字钢采用18钢筋锚固在建筑物内。工字钢挑出长度为1.2m，锚固在建筑物内部长度为1.8m。工字钢水平间距为1.5m。采用16钢丝绳斜拉，预埋吊环采用18圆钢。悬挑方法：采用16#工字钢悬挑，一端支承在楼面上的预埋件上，另一端通过钢丝绳吊拉承载，其间距同立杆间距相对应。立杆直接支撑在工字

23、钢钢面上，钢面上焊接两根25长150mm的钢筋头起固定作用，并用2根16型钢丝绳将其上挂在预埋于上层结构梁吊环上，工字钢上焊接100mm25限位钢筋，使之成为上挂、下悬挑式脚手架搭设方法。支承在楼面上的悬挑工字钢每根长3.0-6.0m，挑出建筑物外边线1.2m，锚固在建筑物内部长度为1.8-2.4m。预埋在砼梁内和焊接在楼面的预埋18钢筋，形成二道抱箍抱住工字钢，并与工字钢焊接固定，每条工字钢设钢丝绳吊拉。11、悬挑脚手架架体搭设工艺流程：悬挑钢梁逐根树立立杆并与第一排大横杆扣紧安装第一排小横杆并与立杆扣紧安装第二步大横杆与各立杆扣紧加设水平扶手钢管安第二步小横杆安装第三步大横杆安装第三步小横

24、杆安装第四步大横杆和小横杆安装连墙杆接立杆加设剪刀撑搭设超过10m或使用前进行检查验收。12、严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺序是：栏杆脚手板剪刀撑大横杆小横杆立杆。12、外架上卸料平台的搭设为便于模板、木枋等周转料具吊运到上面的施工层作周转使用，拟每栋每层搭设1个卸料平台。卸料平台平面尺寸3000×2500mm，采用工字钢悬挑在楼面上，斜拉钢丝绳卸荷，与外架脱离，整个卸料平台用钢管与工字刚焊接制作而成，用塔吊进行吊装，本层使用完毕后向上周转。平台面上捆绑木枋，木枋须布置均匀，最后在木枋上铺板，平台四周必须设置防护栏杆和挡脚板，栏杆高度为1.2米，栏

25、杆用钢管焊接，在栏杆内侧挂安全网，绑扎牢固。平台口处必须设置安全标志及使用要求，严禁乱堆放，严禁超载。严格控制最大载重量不大于1吨，并做好完全防护，使用完后应及时拆除并恢复架体的安全防护。第五节、技术要求1、 立杆的垂直偏差纵向不大于H/400，且不大于100mm；横向不大于H/600，且不大于50 mm。2、 纵向水平杆宜设置在立杆内侧，其长度不小于3跨；3、 纵向水平杆接长采用对接扣件连接，纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设在同步或同跨内，不同步或不同跨两个相邻接头在水不方向错开的距离不小于500mm。4、 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件

26、固定紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须 将高处的纵向扫地杆向低处延长两面三刀跨与立杆固定，高低差不应在于1m。5、 立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用接扣件连接。对接符合如下规定：、 立杆上的对接扣件应交错布置：两根相连立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔的接头在高度方向错开的距离不宜小于500 mm；各接头中心至主节点的距离不宜大于步距的1/3；、 搭接长度不应小于1m，应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不小于100 mm；。6、 连墙件的布置应符合下列规定：、 宜靠近主节点设置，偏离主节点距离不大于3

27、00 mm；、 宜优先采用菱形布置，、 一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高。并不应大于4 m（2步）7、 交点处必须设置一根横向水平杆，用直角扣件接且严禁拆除。8、 拆除脚作业必须从上而下逐层进行，严禁上下同时作业。9、 连墙件必须脚手架逐层拆除，严禁先将连墙件拆除后再拆脚步手架；分段拆除高度不应大于两步，如高差大于两步，应增加连墙件加固。10、 卸料时各构配件严禁抛落地面。11、 旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝螺栓必须更换。12、 脚步手架搭设人员必须经过按现行国家标准特种作业人员安全技术考核管理规则考核合格的专业架子

28、工。上岗人员应定期体检，合格才方可持证上岗。13、 作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳等固定在脚手架上。14、 脚手架在使用时，严禁拆除下列杆件：A、主节点处的纵横向水平杆，纵、横向扫地杆。B、 连墙件。C、反吊钢丝绳15、 平直，平直度允许偏差为管长的1/500；两面三刀端面应平整，不得有斜口，毛口；严禁使用有硬伤及严重锈蚀的钢管。16、 边墙壁件应能承受拉力与压力，其承载力标准值不应小于10KN，11、连墙件应有相应的连接强度。17、 加固杆、剪刀撑必须与脚手架同步搭设。18、 搭拆人员必须戴安全帽，系安全带，穿工作鞋。19、 踢脚板必须每一步一次并且通长设

29、置。脚手钢笆片需每步架满铺。20、 钢管、工字钢、连墙件、踢脚板进场前需全部重新刷油漆，否则不予进场，具体要求：外架立杆、水平杆、小横杆刷蓝色油漆，剪刀撑、防护棚、通道钢管、踢脚板必须全部刷黄黑相间油漆，连墙件刷红白相间油漆，钢管拆除后材料分类整理、堆放及场内外运输。21、 外架与建筑主体结构的水平封闭必须三层一封闭。 第六节 脚手架的劳动力安排 1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员需要2030人，均有上岗作业证书。 2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。 3、外脚手架

30、的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。第七节、脚手架的验收每层脚手架搭设完毕后，应由项目部技术主管及质安员组织一次全面验收，全部脚手架搭设完毕后，应由项目部技术主管、质安员及公司质安员组织一次全面验收，主要验收项目：1、 脚手架基础的处理是否符合要求；2、 脚手架立杆的垂直度，大横杆、小横杆的水平；3、 安全网的挂设及绑扎；4、 拉结点是否按规范设置、施工；5、 其它相关项目。全部检查符合要求后方可使用，对在检查中发现不合要求的要及时整改，决不后拖。检查验收符合要求的脚手架要挂检查验收牌，并每层段都要挂检查。外脚手架检查评分表序号检

31、查项目扣分标准应得分数扣减分数实得分数1保证项目施工方案1.脚手架无施工方案未经审批,扣10分2.脚手架高度超过规范规定无设计计算书或未经公司审批,扣10分3.施工方案不能指导施工,扣5-8分102立杆基础1.每10延长米立杆基础不平、不实、不符合方案设计要求，扣2分2.每延长米立杆缺少底座、垫木，扣5分3.每10延长米无扫地杆或扫地杆不符合要求,扣5分4.每10延长米无排水措施,扣3分103架体与建筑结构拉结1.脚手架高度在7m以上,架体与建筑结构缺拉结,每处扣2分2.拉结不符合要求,每处扣1分3.架高50m以上未采用刚性拉结,扣5分104杆件间距与剪刀撑1.每10延长米方杆、大横杆、小横杆

32、间距超过规定要求，每处扣2分2.未按规定设置剪刀撑，每处扣5分3.剪刀撑未沿脚手架高度连续设置，扣5分4.剪刀撑角度不符合要求,每处扣1分105脚手板与架体防护1.脚手板不满铺,扣7-10分2.脚手板材质不符合要求,扣7-10分3.脚手板不绑扎或绑扎不牢固,有探头阶板,每处扣2分4.首层每10延长米未满铺脚手板封闭,扣2分5.每隔四步架未满铺脚手板封闭,扣5分6.每10延长米未设1.2m高防护拦杆,扣2分7.每10延长米未设18cm高踢脚板,扣2分8.脚手架外侧未设置密目式安全立网,扣10分9.立网防护不严密,扣3-5分10.施工层脚手架内立杆与建筑物之间未封闭,扣5分11.架体未超过施工层一

33、步架,扣10分106交底与验收1.脚手架搭设前无交底,扣10分2.脚手架搭设完毕封锁验收,扣10分3.验收单无量化验收,扣5分4.验收责任人签字不全,每项扣2分10小计607一般项目小横杆设置1.不在立杆与大横杆交点处设置小横杆,每处扣2分2.小横杆只固定一端,每处扣1分3.单排架子小横杆插入墙内小于24cm,每处扣2分108杆件搭接1.各种搭接,联接不符合要求每处扣1分59脚手架材质1.钢管严重锈蚀、弯曲、压扁变形或材质不符要求，每处扣1分2.钢管有裂缝，每处扣2分3.扣件脆裂、变形、滑丝、松动，每处扣2分510通道1.架体未设上下通道，扣5分2.能道坡度大于规定，扣2分3.通道未设踢脚板，

34、扣2分4.通道两侧未设置剪刀撑，扣5分511卸料平台1.未经设计计算,扣10分2.搭设不符合设计要求,扣10分3.受力系统与脚手架连结,扣8分4.无限定荷载标牌,扣3分1012荷载1.脚手架上附装其它设施,扣5分2.结构架负荷大于3kN/m2,装修架负荷大于2kN/m2,扣5分5小计40检查项目合计100构配件允许偏差序号检查项目允许偏差（mm）检查工具1无缝钢管： 尺寸外径48mm壁厚3.5mm-0.5-0.5游标卡尺2钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度（=1+2）0.50游标卡尺4立杆钢管弯曲：3mL4mL4m1220钢板尺5水平杆、斜杆的钢管弯曲L6.5m30钢板

35、尺2、扣件拧紧抽样检查数目及质量判定标准序号检查项目安装扣件数量（个）抽检数量允许的不合格数1连接立杆与纵（横）向水平杆或剪撑的扣件；接长立杆、纵向水平杆或剪刀撑的扣件121032005052连接横向水平杆与纵向水平杆扣件（非主节点处）120132003、脚手架搭设的允许偏差和检验方法序号项目技术要求允许偏差（mm）检查方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动、不沉降-102立杆垂直度最后验收垂直度±100用经纬仪或吊线和卷尺下列脚手架允许水平偏差（mm）搭设中检查偏差的高度（m）总高度50m40m20mH=2±7±7±7H=1

36、0±20±25±50H=20±40±50±100H=30±60±75±100中间档次用插入法3间距步距±20钢板尺纵距±50横距±204纵向水平杆高一根杆的两端±20水平仪或水平尺同跨内两根纵向水平杆高差±105双排脚手架横向水平杆外伸长度偏差外伸500mm-50钢板尺第八节、脚手架的维护1、脚手架在使用期间要安排专人监看，及时清理架子上的垃圾。2、定期或不定期地检查架子的垂直度，发现问题及时整改。3、定期检查脚手架的拉结点，发现异常现象立即停止施工，整改

37、至符合要求后方可继续施工。第九节、脚手架的拆除 1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。 2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。 3、拆架的高处作业人员应戴安全帽、系安全带、穿软底防滑鞋。 4、拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按一步一清原则依次进行。严禁上下同时进行拆架作业。 5、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、

38、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。 6、连墙杆(拉结点)应随拆除进度逐层拆除，拆抛撑时，应用临时撑支住，然后才能拆除。 7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。 8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。 9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。 10、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。 11、高层建筑脚手架拆除，应配备各良好的通讯装置。 12、输送至地面的杆件，应及时按类堆放，整理保养。 1

39、3、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。 14、如遇强风、雨等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。 15、翻掀脚手板应注意站立位置，并应自外向里翻起竖立，防止外翻将未清除的残留物从高处坠落伤人。第十节、专项安全保障措施1、技术保障措施 (1)架子搭设完毕，用合格密目安全网铺于架子的外围及底部。 (2)钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40N·m65 N·m之间。 (3)架子搭设到10m高度时由架子搭设班组进行自检；架子搭设完毕后由搭设会同项目部对整个脚手架进

40、行验收检查，验收合格后方可投入使用。 (4)该脚手架作为建筑物装饰作业时安全防护屏障及装修时作业平台，严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起重设备。 (5)脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。 2、质量保障措施 (1)操作人员作业前必须进行岗位技术培训与安全教育。 (2)技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。(3)脚手架必须严格依据本施工组织设计进行

41、搭设，搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。 (4)脚手架搭设完备，依据施工组织设计与单项作业验收表对脚手架进行验收，发现不符合要求处，必须限时或立即整改。 3、安全保障措施 (1)操作人员必须持有登高作业操作证方可上岗。 (2)架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。 (3)在架子上施工的各工种作业人中应注意自身安全(尤其是在卸料平台上的工作人员)，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。 (4)雨、雾及六级以上大风等天气严禁进行脚

42、手架搭设、拆除工作。 (5)设专人负责对脚手架进行经常检查和保修。 (6)脚手架临街面必须有防止坠物伤人的防护措施。(7)搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。（8）定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。 A 在下列情况下，必须对脚手架进行检查： a 在六级大风和大雨后； b 停用超过二个月，复工前。 B 检查保修项目 a 各主节点处各杆件的安装、连墙件等构造是否符合施工组织设计的 要求； b 扣件螺丝是否松动； 4、 防雷消防措施（1）脚手架防雷、消防工作应列入工地消防系统，根据工地现场实际情况合理设置防雷、消防装置，

43、是确保本工程安全生产的关键。（2）施工现场内所有防雷装置的冲击接地电阻值不得大于4。（3）采用避雷针与大横杆连通，接地线与整幢建筑物楼层内防雷系统通过立杆连成一体的措施；避雷针可采用12镀锌钢筋制作，高度不少于1m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。（4）接地线可采用40×4的镀锌扁钢，接地线与立杆连接时应用2道螺栓卡箍连接，螺栓加弹簧垫圈，以防松动并保证接触面积不少于10 mm2。接地线与建筑物按层内避雷系统的设置，按脚手架的长度不超过50 m设置1个，同时要求位置不得选在人经常走到的地方，以避免跨步电压的危害，防止接地线遭机械伤害。（5）严禁在

44、脚手架平桥进行电焊、风割作业，如确须在脚手架上进行电焊、风割等作业时，应注意易燃物品，必须要有防火安全措施，设置消防器材，并派专人看守，动火作业后要及时清理现场，排除隐患。（6）共同做好安全防火工作，吸烟要到指定的吸烟区内，不得乱掉烟头火种，在主要安全出入口及上落梯平台位置应设置手提式灭火器。 （7）外脚手架不得搭设在距离外电架空线路的安全距离内，并做好可靠的安全接地处理。第十一节、 质量保证措施1、应严格按施工组织设计施工，搭设前应组织全面技术交底，交底要详细、明了。2、搭设过程中要有专人检查、监督，发现问题及时整改。3、要严格控制立杆的垂直度及小横杆的水平，确保整体受力性能。4、钢管及扣件

45、在使用前应严格挑选、检查，严禁使用变形、弯曲过大、锈蚀严重的钢管、扣件。5、其它相关措施详见现行规范。第十二节、五大伤害事故预防措施（一）对作业人员要求1、所有进场施工的棚工必须经体检合格后，进行安全教育，并持有市劳动局及建委认证的专业培训考核合格上岗证。1、 严禁酒后上班，严禁赤脚或穿拖鞋上班，应穿防滑鞋。2、 全体施工人员进入工地要戴安全帽。3、 开工前，施工管理人员必须详细向全体作业人员作搭棚分项工程的安全技术交底，并办理签字。4、 搭拆作业应放置好材料，不得高处抛物体。5、 脚手架搭设、拆除时，应在作业层上1500mm左右先搭设一条大横杆作业架子工挂安全带之用。（二）搭设作业注意事项1

46、、钢管使用前必须经检查无严重锈蚀、杜绝使用变形过大的杆件和不合格的杆件；扣件应扣紧，并应注意拧紧程度要适当；要随时校正杆件的垂直偏差和水平偏，使偏差限制在规定范围内；拉杆和剪刀撑的设置要及时，不得滞后超过2步架。2、当有六级以上大或雾、雨天气时应停止脚手架搭设或拆除作业，并把脚手架上的材料放稳。3、搭拆脚手架期间，会同工程施工单位设置围栏和警戒标志，并派专人看护严禁非作业人员入内。4、应严格控制作业面上的施工荷载，以免荷载过大而影响脚手架的安全稳定性。5、脚手架应按工程实际进度进行搭设，搭设高度宜控制在工作面以上二步距内。6、外脚手架外侧应采用密目式安全网做全封闭，不得留有空隙。密目式安全网应

47、可靠固定的架体内侧。作业层与建筑物之间的空隙架过150mm时节应作全封闭，防止人员的物体坠落。作业人员应有专用通道，不得攀爬架体。6、 在搭设过程中，如因临时停工，应当采取临时措施，保证架体的安全稳定性，防止倒塌。7、 在脚手架搭设过程中可能会遇到的伤害事故有：高处坠落、触电事故、物体打击、机械伤害和坍塌事故。针对脚手架搭设具体预防措施如下：高处坠落事故的预防措施：（1） 患有高血压、心脏病、贫血等疾病的人员不准从事高处作业。（2） 作业人员要戴好安全帽，穿好防滑鞋，系好安全带，安全带要高挂低用，将保险钩挂牢在人员上方的牢固物体上。（3） 禁止作业人员攀爬脚手架上下，也不得在阳台之间等非规定通

48、道攀登，翻越。（4） 遇有六级以上大风、大雨或雾等恶劣天气不得进行露天攀登与悬空高处作业。（5） 严禁使用钢井架载人上下，卸料平台和通道两侧必须设置防护栏。触电事故的预防措施：（1） 工地中使用的电缆必须采取架空或埋地铺设，电缆不得在地面上拖地拉设，同时也不能架设在脚手架立杆上。（2） 脚步架外侧边缘有高压线时，必须在水平和垂直距离上保持最小安全操作距离；如不能满足安全距离，必须采取防护设施。（3） 实行三级配电、两级保护用电方式，非持证人员不得进行电工作业。坍塌事故的预防措施：（1） 脚手架拆除前，现场应设置围栏、警戒标志，严禁外人进入。（2） 脚手架拆除作业必须由上而下逐层拆除，严禁上下同

49、时作业。（3） 连墙件必须随脚手架逐层拆除，严禁先将连墙杆整层拆除后再拆脚手架，分段或分立面拆除高差不大于2步，如高差大于2步，应在两端增设连墙杆加固。（4） 脚手架使用期间，严禁拆除脚手架的任何构件；临时性拆除也要先加固处理后才进行，完工后应立即补回。物体打击事故的预防：（1） 作业人员应正确佩带安全帽，且安全帽质量要符合国家标准。（2） 脚手架在搭设过程中应即时挂设安全网（立网和平网）。（3） 作业人员要随身携带工具袋，暂时不用的工具应装入工具袋内。拆下的物体应系好后方可入下地面，严禁向下抛掷。（4） 上下立体交叉作业时，不得在同一垂直面上下同时作业，如必须同时作业时，应在上下之间设置牢固

50、的隔离防护层。（5） 钢井架运散料时应将散料装箱运输；运长工料时，应将长料立放、绑扎牢固。（6） 上料口、通道口上方应设双层防护棚，其材质及搭设必须满足规范的要求。机械伤害事故的预防： 脚手架作业人员要使用钢井架运输材料时，必须由专人持证上岗开机；作业人员不座钢井架上落。（三）使用要求1、不能随意拆除脚步手架上的任何扣件与拉结以及棚板，不能拆除或拆动拉顶杆，以保证脚手架的安全稳定性。2、脚手架立杆基础外侧应设置排水沟， 以防雨水浸泡地基造成下陷。3、不得在脚手架基础及附近进行挖掘作业，否则应采取安全措施，确保脚手架基础不发生变形，沉降等。4、该脚手架按装修荷载2KN/m2考虑，作业层的施工荷载

51、必须符合要求，不得超载。5、不得将灰砂等材料堆放在脚步手架上。6、不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备及在脚手架上架设超重设备。7、卸料平台应设置标志牌，且注明使用要求及限定荷载；平台均布荷载不得超过3KN/m2。8、钢管架应设置避雷针，分置于各主楼外架四角立杆上，并联通大横杆，形成避雷网络，并检测接地电阻不大于4。8、 外脚手架不得搭设在距离外电架空线路的安全距离内，并做好可靠的安全接地处理。10、在使用过程中，项目部必须有专门组织机构对排栅实施监控管理。（四）排栅施工和使用过程中的安全管理人员 项目部应编制对排栅施工和使用的专项安全管理小组，实

52、行轮流现场检查登记制，发现问题及时整改。安全管理小组以项目经理为安全负责人（组长），以项目技术负责人为副组长，其余管理成员以主要现场管理人员组成。第十三节 应急救援预案1、 应急预案启动涉及的事故内容脚步手架应急预案的事故内容主要涉及在搭设及拆除过程中作业人员从高处坠落，场区火灾及不可预见突发性事件。2、 应急预案组织机构的建立应急预案的组织机构应分为一、二级编制，公司总部设置应急预案实施的一级应急反应组织机构，工程项目经理部设置应急计划实施的二级应急反应组织机构。（组织机构的框架组成、人员及职能分配详见专项应急救援预案）。2、应急组织姓名职务电话张志清执行经永红生产

53、经 维技术负责 政安全再鹏施工继武材料 磊保安队急领导小组由专项施工指挥小组为主，组长为项目经理，副组长为项目技术负责人。现场抢救组由安全员任组长，质安小组人员为现场抢救组成员。后勤服务组由材料员任组长，材料小组人员为后勤服务组成员。保安组由任组长，工地全体保安员为组员。3、 应急反应行动的资源配置应急计划确立后，根据项目经理部施工场区所在位置的具体条件以及周边应急反应可用资源情况，按半小时自救的的应急反应能力，配置合理的应急反应行动物资资
