常见的低压电器的主要种类及用途

1、序 号类 别主 要 品 种用 途1断路器塑料外壳式断路器主要用于电路的过负荷保护、短路、欠电压、漏电压保护，也可用于不频繁接通和断开的电路框架式断路器限流式断路器漏电保护式断路器直流快速断路器2刀开关开关板用刀开关主要用于电路的隔离，有时也能分断负荷负荷开关熔断器式刀开关3转换开关组合开关主要用于电源切换，也可用于负荷通断或电路的切换换向开关常见的低压电器的主要种类及用途4主令电器按钮主要用于发布命令或程序控制限位开关微动开关接近开关万能转换开关5接触器交流接触器主要用于远距离频繁控制负荷，切断带负荷电路直流接触器6起动器磁力起动器主要用于电动机的起动星三起动器自耦减压起动器7控制器凸轮控制器

2、主要用于控制回路的切换平面控制器8继电器电流继电器主要用于控制电路中，将被控量转换成控制电路所需电量或开关信号电压继电器时间继电器中间继电器温度继电器热继电器9熔断器有填料熔断器主要用于电路短路保护，也用于电路的过载保护无填料熔断器半封闭插入式熔断器快速熔断器自复熔断器10电磁铁制动电磁铁主要用于起重、牵引、制动等地方起重电磁铁牵引电磁铁国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。 直动式电磁阀： 原理：通电时，电磁线圈产生电磁

3、力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。 特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。 分布直动式电磁阀： 原理： 它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。特点： 在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。 先导式电磁阀： 原理：通电时，电磁力把

4、先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。特点： 流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。 国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。 直动式电磁阀： 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电

5、时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。 特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。 分布直动式电磁阀： 原理： 它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。特点： 在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。 先导式电磁阀： 原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭

6、件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。特点： 流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。电磁阀的工作原理2007-05-21 19:41电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。 电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体

7、就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动热继电器的结构及工作原理2007-05-21 19:39热继电器有各种各样的结构形式，最常用的是双金属片式结构，图!"为热继电器的结 构原理图。双金属片!是用两种不同线膨胀系数的金属片，通过机械辗压在一起制成的，一端 固定，另一端为自由端。当双金属片的温度升高时，由于两种金属的线膨胀系数不同，所以它 将弯曲。热元件串接在电动机定子绕组中，电动机绕组电流即为流过热元

8、件的电流。当电 动机正常运行时，热元件产生的热量虽能使双金属片!弯曲，但不足以使继电器动作；当电动 机过载时，热元件产生的热量增大，使双金属片弯曲位移量增大，经过一段时间后，双金属片弯 曲推动导板，并通过补偿双金属片与推杆'将触点(和)分开，触点(和)为热继电器串于接触器线圈回路的动断触点，断开后使接触器失电，接触器的动合触点断开电动机等负载回 路，保护了电动机等负载。补偿双金属片可以在规定范围内（ +,-"+,）补偿环境温度对热继电器的 影响。如果周围环境温度升高，双金属片向左弯曲程度加大，然而补偿双金属片也向 左弯曲，使导板与补偿双金属片之间距离 保持不变，故继电器特性不

9、受环境温度升高 的影响，反之亦然。有时可采用欠补偿，使 补偿双金属片向左弯曲的距离小于双金属片!因环境温度升高向左弯曲的变动值， 以便在环境温度较高时，热继电器动作较 快，更好地保护电动机。 调节旋钮''是一个偏心轮，它与支撑 件'!构成一个杠杆，转动偏心轮，即可改变图!"热继电器的结构原理 补偿双金属片与导板的接触距离，从而 达到调节整定动作电流值的目的。此外，靠调节复位螺钉.来改变动合静触点的位置使热 继电器能工作在手动复位和自动复位两种工作状态。调试手动复位时，在故障排除后需按下 按钮'+才能使动触点(恢复与静触点)相接触的位置。时间继电器的延时

10、原理：2007-05-21 19:38当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器就是时间继电器。 当线圈加上信号后，通过减缓电磁铁的磁场变化而后的延时的时间继电器叫电磁时间继电器； 由分立元件组成的电子延时线路所构成的时间继电器，或由固体延时线路构成的时间继电器叫电子时间继电器； 由电子或固体延时线路和电磁继电器组合构成的时间继电器叫混合式时间继电器。它们的作用原理都相同，就是在时间继电器线圈上加入或断开电源，经过你给定的时间后而动作，来控制主线路的接通与断开中间继电器原理2007-05-21 19:34中间继电器作用是用来传递信号或同时控制多个电路

11、，也可直接用它来控制小容量电动机或其他电气执行元件，它的结构和交流接触器基本相同，只是电磁系统小些，触点多些。    继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，继电器主要起了传递信号的作用。    常用的中间继电器主要有JZ7系列和JZ8系列两种，后者是交直流两用的。在选用中间继电器时，主要是考虑电压等级以及常开和常闭触点的数量。   交流接触器广泛用作电力的开断和控制电路。交

12、流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用.交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性.交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了 使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。 另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接

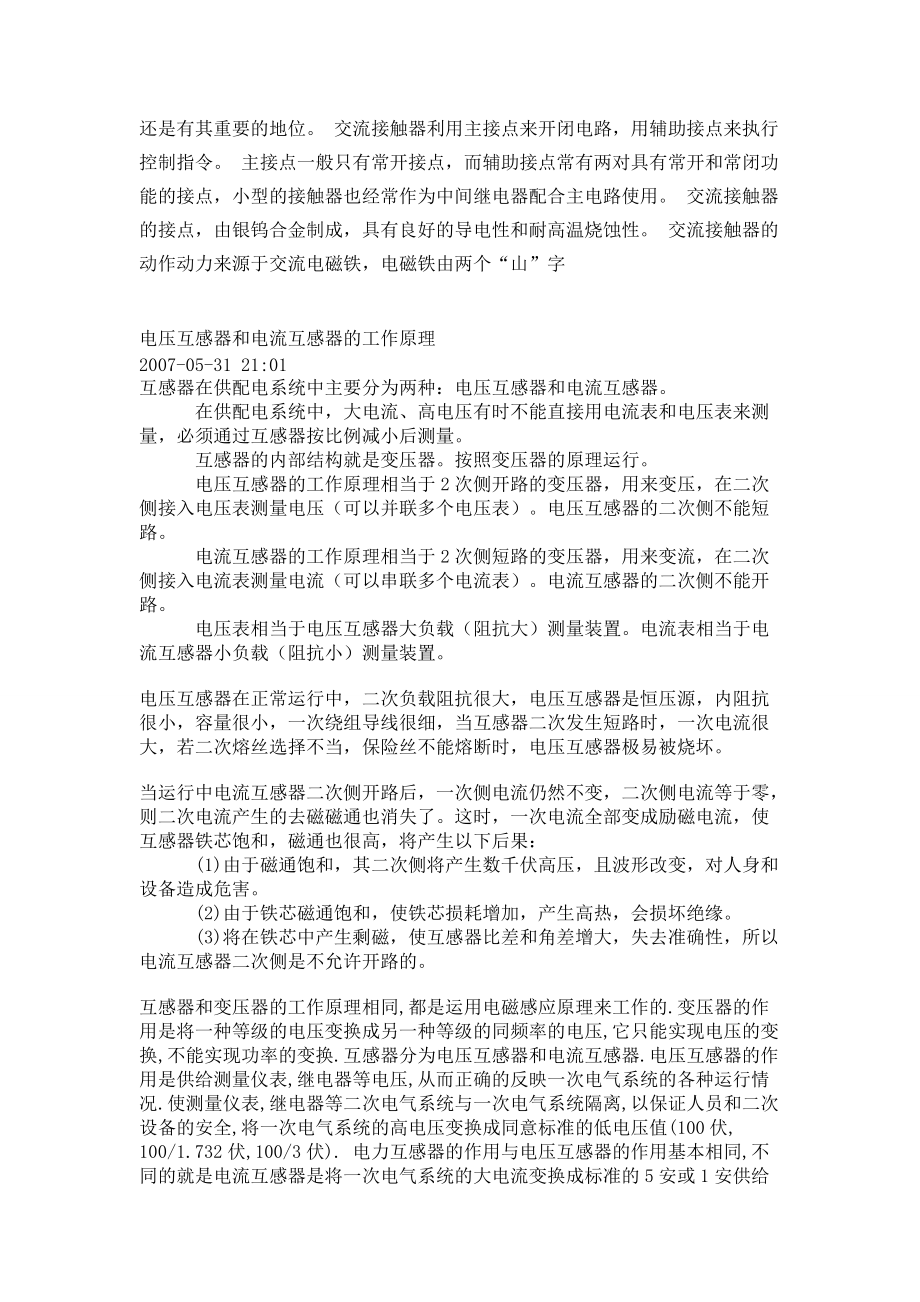

13、点。交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。 交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。 主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。 交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字电压互感器和电流互感器的工作原理2007-05-31 21:01互感器在供配电系统中主要分为两种：电压互感器和电流互感器。   &

14、#160;  在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。      互感器的内部结构就是变压器。按照变压器的原理运行。      电压互感器的工作原理相当于2次侧开路的变压器，用来变压，在二次侧接入电压表测量电压（可以并联多个电压表）。电压互感器的二次侧不能短路。      电流互感器的工作原理相当于2次侧短路的变压器，用来变流，在二次侧接入电流表测量电流（可以串联多个电流表）。电

15、流互感器的二次侧不能开路。      电压表相当于电压互感器大负载（阻抗大）测量装置。电流表相当于电流互感器小负载（阻抗小）测量装置。 电压互感器在正常运行中，二次负载阻抗很大，电压互感器是恒压源，内阻抗很小，容量很小，一次绕组导线很细，当互感器二次发生短路时，一次电流很大，若二次熔丝选择不当，保险丝不能熔断时，电压互感器极易被烧坏。当运行中电流互感器二次侧开路后，一次侧电流仍然不变，二次侧电流等于零，则二次电流产生的去磁磁通也消失了。这时，一次电流全部变成励磁电流，使互感器铁芯饱和，磁通也很高，将产生以下后果：

16、0;   (1)由于磁通饱和，其二次侧将产生数千伏高压，且波形改变，对人身和设备造成危害。      (2)由于铁芯磁通饱和，使铁芯损耗增加，产生高热，会损坏绝缘。      (3)将在铁芯中产生剩磁，使互感器比差和角差增大，失去准确性，所以电流互感器二次侧是不允许开路的。互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感

17、器的作用是供给测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运行情况.使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和二次设备的安全,将一次电气系统的高电压变换成同意标准的低电压值(100伏,100/1.732伏,100/3伏). 电力互感器的作用与电压互感器的作用基本相同,不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器,测量仪表的电流线圈.变频器原理介绍2007-06-25 20:29变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。我们现在使用的变频器主要采用交直交方式（VVVF变频或矢量控制变频），先把工

18、频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。 变频器选型：变频器选型时要确定以下几点：1) 采用变频的目的；恒压控制或恒流控制等。2) 变频器的负载类型；如叶片泵或容积泵等，特别注意负载的性能曲线，性能曲线决定了应用时的方式方法。3) 变频器与负载的匹配问题；I.电压匹配；变频器的额定电压与负载的额定电压相符。II. 电流匹配；普通的离心泵，变频器的

19、额定电流与电机的额定电流相符。对于特殊的负载如深水泵等则需要参考电机性能参数，以最大电流确定变频器电流和过载能力。III.转矩匹配；这种情况在恒转矩负载或有减速装置时有可能发生。4) 在使用变频器驱动高速电机时，由于高速电机的电抗小，高次谐波增加导致输出电流值增大。因此用于高速电机的变频器的选型，其容量要稍大于普通电机的选型。5) 变频器如果要长电缆运行时，此时要采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不足，所以在这样情况下，变频器容量要放大一档或者在变频器的输出端安装输出电抗器。6) 对于一些特殊的应用场合，如高温，高海拔，此时会引起变频器的降容，变频器容量要放大一挡。变频器控制

20、原理图设计：1) 首先确认变频器的安装环境；I.工作温度。变频器内部是大功率的电子元件，极易受到工作温度的影响，产品一般要求为055，但为了保证工作安全、可靠，使用时应考虑留有余地，最好控制在40以下。在控制箱中，变频器一般应安装在箱体上部，并严格遵守产品说明书中的安装要求，绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装。II. 环境温度。温度太高且温度变化较大时，变频器内部易出现结露现象，其绝缘性能就会大大降低，甚至可能引发短路事故。必要时，必须在箱中增加干燥剂和加热器。在水处理间，一般水汽都比较重，如果温度变化大的话，这个问题会比较突出。III.腐蚀性气体。使用环境如果腐蚀性气体浓

21、度大，不仅会腐蚀元器件的引线、印刷电路板等，而且还会加速塑料器件的老化，降低绝缘性能。IV. 振动和冲击。装有变频器的控制柜受到机械振动和冲击时，会引起电气接触不良。淮安热电就出现这样的问题。这时除了提高控制柜的机械强度、远离振动源和冲击源外，还应使用抗震橡皮垫固定控制柜外和内电磁开关之类产生振动的元器件。设备运行一段时间后，应对其进行检查和维护。V. 电磁波干扰。变频器在工作中由于整流和变频，周围产生了很多的干扰电磁波，这些高频电磁波对附近的仪表、仪器有一定的干扰。因此，柜内仪表和电子系统，应该选用金属外壳，屏蔽变频器对仪表的干扰。所有的元器件均应可靠接地，除此之外，各电气元件、仪器及仪表之

22、间的连线应选用屏蔽控制电缆，且屏蔽层应接地。如果处理不好电磁干扰，往往会使整个系统无法工作，导致控制单元失灵或损坏。2) 变频器和电机的距离确定电缆和布线方法；I.变频器和电机的距离应该尽量的短。这样减小了电缆的对地电容，减少干扰的发射源。II. 控制电缆选用屏蔽电缆，动力电缆选用屏蔽电缆或者从变频器到电机全部用穿线管屏蔽。III.电机电缆应独立于其它电缆走线，其最小距离为。同时应避免电机电缆与其它电缆长距离平行走线，这样才能减少变频器输出电压快速变化而产生的电磁干扰。如果控制电缆和电源电缆交叉，应尽可能使它们按度角交叉。与变频器有关的模拟量信号线与主回路线分开走线，即使在控制柜中也要如此。I

23、V. 与变频器有关的模拟信号线最好选用屏蔽双绞线，动力电缆选用屏蔽的三芯电缆（其规格要比普通电机的电缆大档）或遵从变频器的用户手册。3) 变频器控制原理图；I.主回路：电抗器的作用是防止变频器产生的高次谐波通过电源的输入回路返回到电网从而影响其他的受电设备，需要根据变频器的容量大小来决定是否需要加电抗器；滤波器是安装在变频器的输出端，减少变频器输出的高次谐波，当变频器到电机的距离较远时，应该安装滤波器。虽然变频器本身有各种保护功能，但缺相保护却并不完美，断路器在主回路中起到过载，缺相等保护，选型时可按照变频器的容量进行选择。可以用变频器本身的过载保护代替热继电器。II. 控制回路：具有工频变频

24、的手动切换，以便在变频出现故障时可以手动切工频运行，因输出端不能加电压，固工频和变频要有互锁。4) 变频器的接地；变频器正确接地是提高系统稳定性，抑制噪声能力的重要手段。变频器的接地端子的接地电阻越小越好，接地导线的截面不小于4mm，长度不超过5m。变频器的接地应和动力设备的接地点分开，不能共地。信号线的屏蔽层一端接到变频器的接地端，另一端浮空。变频器与控制柜之间电气相通。 变频器控制柜设计：变频器应该安装在控制柜内部，控制柜在设计时要注意以下问题1) 散热问题：变频器的发热是由内部的损耗产生的。在变频器中各部分损耗中主要以主电路为主，约占98%，控制电路占2%。为了保证变频器正常可靠运行，必

25、须对变频器进行散热我们通常采用风扇散热；变频器的内装风扇可将变频器的箱体内部散热带走，若风扇不能正常工作，应立即停止变频器运行；大功率的变频器还需要在控制柜上加风扇，控制柜的风道要设计合理，所有进风口要设置防尘网，排风通畅，避免在柜中形成涡流，在固定的位置形成灰尘堆积；根据变频器说明书的通风量来选择匹配的风扇，风扇安装要注意防震问题。2) 电磁干扰问题：I.变频器在工作中由于整流和变频，周围产生了很多的干扰电磁波，这些高频电磁波对附近的仪表、仪器有一定的干扰，而且会产生高次谐波，这种高次谐波会通过供电回路进入整个供电网络，从而影响其他仪表。如果变频器的功率很大占整个系统25%以上，需要考虑控制

26、电源的抗干扰措施。II.当系统中有高频冲击负载如电焊机、电镀电源时，变频器本身会因为干扰而出现保护，则考虑整个系统的电源质量问题。3) 防护问题需要注意以下几点：I.防水防结露：如果变频器放在现场，需要注意变频器柜上方不的有管道法兰或其他漏点，在变频器附近不能有喷溅水流，总之现场柜体防护等级要在IP43以上。II. 防尘：所有进风口要设置防尘网阻隔絮状杂物进入，防尘网应该设计为可拆卸式，以方便清理，维护。防尘网的网格根据现场的具体情况确定，防尘网四周与控制柜的结合处要处理严密。III.防腐蚀性气体：在化工行业这种情况比较多见，此时可以将变频柜放在控制室中。变频器接线规范：信号线与动力线必须分开

27、走线：使用模拟量信号进行远程控制变频器时，为了减少模拟量受来自变频器和其它设备的干扰，请将控制变频器的信号线与强电回路（主回路及顺控回路）分开走线。距离应在30cm以上。即使在控制柜内，同样要保持这样的接线规范。该信号与变频器之间的控制回路线最长不得超过50m。信号线与动力线必须分别放置在不同的金属管道或者金属软管内部：连接PLC和变频器的信号线如果不放置在金属管道内，极易受到变频器和外部设备的干扰；同时由于变频器无内置的电抗器，所以变频器的输入和输出级动力线对外部会产生极强的干扰，因此放置信号线的金属管或金属软管一直要延伸到变频器的控制端子处，以保证信号线与动力线的彻底分开。1) 模拟量控制

28、信号线应使用双股绞合屏蔽线，电线规格为0.75mm2。在接线时一定要注意，电缆剥线要尽可能的短（5-7mm左右），同时对剥线以后的屏蔽层要用绝缘胶布包起来，以防止屏蔽线与其它设备接触引入干扰。2) 为了提高接线的简易性和可靠性，推荐信号线上使用压线棒端子。变频器的运行和相关参数的设置：变频器的设定参数多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象。控制方式：即速度控制、转距控制、PID控制或其他方式。采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行

29、在低转速下，会导致电机烧毁。而且低速时，其电缆中的电流也会增大，也会导致电缆发热。最高运行频率：一般的变频器最大频率到60Hz，有的甚至到400 Hz，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。载波频率：载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。电机参数：变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。跳频：在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时；在控制压缩机时，要避免压缩机的喘振点。常见故障分析：1)

30、 过流故障：过流故障可分为加速、减速、恒速过电流。其可能是由于变频器的加减速时间太短、负载发生突变、负荷分配不均，输出短路等原因引起的。这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查。如果断开负载变频器还是过流故障，说明变频器逆变电路已环，需要更换变频器。2) 过载故障：过载故障包括变频过载和电机过载。其可能是加速时间太短，电网电压太低、负载过重等原因引起的。一般可通过延长加速时间、延长制动时间、检查电网电压等。负载过重，所选的电机和变频器不能拖动该负载，也可能是由于机械润滑不好引起。如前者则必须更换大功率的电机和变频器；如后者则要对生产机械进

31、行检修。3) 欠压：说明变频器电源输入部分有问题，需检查后才可以运行。小结：1) 总之，在设计、安装、使用变频器时一定要遵从变频器使用说明书的指导。2) 各电气设计人员，现场电气调试人员可以在此基础上完善此变频器参考。三菱FX系列PLC与三菱变频器通讯应用实例（RS485）2007-05-21 19:292007-04-11 对象：三菱PLC：FX2N+FX2N-485-BD三菱变频器：A500系列、E500系列、F500系列、F700系列、S500系列两者之间通过网线连接（网线的RJ45插头和变频器的PU插座接），使用两对导线连接，即将变频器的SDA与PLC通讯板（FX2N-485-BD）的

32、RDA接，变频器的SDB与PLC通讯板（FX2N-485-BD）的RDB接，变频器的RDA与PLC通讯板（FX2N-485-BD）的SDA接，变频器的RDB与PLC通讯板（FX2N-485-BD）的SDB接，变频器的SG与PLC通讯板（FX2N-485-BD）的SG接。A500、F500、F700系列变频器PU端口：E500、S500系列变频器PU端口：一三菱变频器的设置PLC和变频器之间进行通讯，通讯规格必须在变频器的初始化中设定，如果没有进行初始设定或有一个错误的设定，数据将不能进行传输。即数据长度为7位，偶校验，2位停止位，波特率为9600bps，无标题符和终结符，没有添加和校验码，采用
