1、2022-4-211DUM-48/50H电源技术培训北京动力源科技股份有限公司Beijing Dynamic Power Science and Technology Corporation Ltd.2022-4-212整流器单元整流器单元DZY-48/50H交流配电单元交流配电单元控制单元控制单元DKD31DKD31直流配电单元直流配电单元AC/DC交流输入交流输入蓄电池组蓄电池组直流负载直流负载C级防雷级防雷交流分路交流分路本机监测本机监测232DZY开关开关ACDC人机界面人机界面系统组成系统组成电气走势电气走势2.12.1、系统组成框图、系统组成框图第二章第二章 系统组成系统组成202

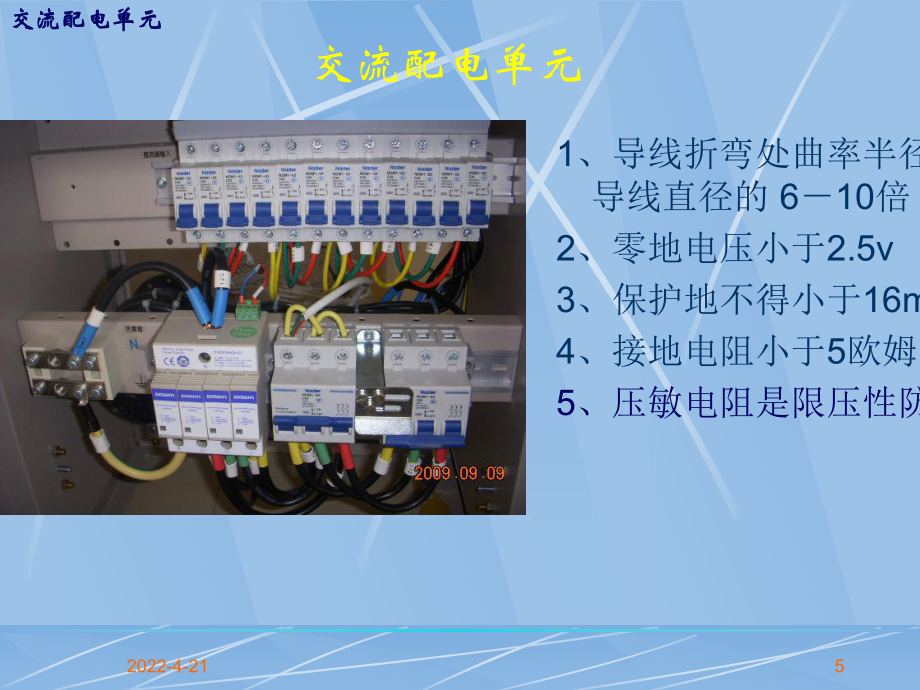

2、2-4-213交交流流配配电电整整流流器器直直流流配配电电控制器控制器近距监控中心近距监控中心远端监控中心远端监控中心交流输入交流输入I用户负载用户负载电池组电池组交流输入交流输入IIRS232口RS485口系统概述系统概述一、系统概述智能开关电源系统组成框图2022-4-214交流配电单元交流配电单元一、交流配电实物图二、交流检测板三、防雷部分二、 交流配电单元2022-4-215交流配电单元交流配电单元交流配电单元1、导线折弯处曲率半径一般不小于导线直径的 610倍 2、零地电压小于2.5v 3、保护地不得小于16m4、接地电阻小于5欧姆5、压敏电阻是限压性防雷器件 2022-4-216一

3、、交流电压检测板一、交流电压检测板 XS1XS1：交流电压取样输入；：交流电压取样输入；XS2XS2：辅助电源：辅助电源5V5V输出；输出；XS3XS3：辅助电源：辅助电源5V5V输出；输出；XS4XS4：防雷器告警及交流：防雷器告警及交流输入状态信号输入；输入状态信号输入；XS5XS5：编程接口；：编程接口；XS6XS6：RS485RS485接口；接口； XS7XS7：RS485RS485接口；接口；2.3、系统检测、系统检测2022-4-217防雷器好坏判断防雷器好坏判断 可根据防雷器指示观察来判断，视窗为绿色，防雷器是好的，视窗变为红色，说明防雷器故障，应需更换。 控制器显示防雷器故障告

4、警，该作何处理？控制器显示防雷器故障告警，该作何处理？（1）首先观察防雷器视窗颜色是否变红，如果变红，说明防雷片损坏，需更换防雷片。（2）如果防雷器视窗颜色正常，检查防雷器信号检测线有无松动、脱落或断裂。（3）如果视窗颜色正常，信号检测线也没有松动、脱落或断裂。则有可能为防雷器插片松动，插片与底座接触不良，应插紧防雷片。 交流配电单元交流配电单元2022-4-218 导线线径规格及交流进线计算方法交流配电单元交流配电单元单相时S=W/（220*功率因数*.）1、1.5、 2.5、 4、 6、 10、 16、 25、 35、50、 70、 95、 120、 150、 185 、2402022-4

5、-219直流配电单元直流配电单元第三章 直流配电单元一、直流配电单元实物图二、直流检测控制板三、二次下点技术2022-4-21102.4 直流配电单元1、熔断器具有过流保护不具有开关作用 2、正负排与电池两端之间的电压降小于 0.5V。 3、直流工作地的线经是由负载设备决定一般不小于25mm2 4、分流器是用于在线检测直流电流 的 5、现代通信机房各系统的保护地、工作地应分散连接，集中接地 6、直流接触器分为常开、常闭两种型号7、模块配置原则：N+1原则。8、电池电流检测不到，系统对电池充电将不限流 2022-4-2111直流检测控制板直流控制板的更换注意事1、更换直流控制板时一定先确定直流接

6、触器型号。2、更换直流控制时先断开一二次下点控制线再断开电源线。3、直流控制板加过电后才可以插一二次下电控制线.2022-4-2112直流配电单元后面实物图2022-4-2113容量：电池在一定放电条件下所能给出的电量称为电池的容量：电池在一定放电条件下所能给出的电量称为电池的容量容量, ,常以常以:“C ”:“C ”表示。常用单位为安培小时，简称安时表示。常用单位为安培小时，简称安时（AhAh）。通常在）。通常在C C的下脚处标明放电时率，如的下脚处标明放电时率，如C C1010表明表明1010小时小时率的放电容量；率的放电容量；浮充电压：浮充运行是电池最佳运行条件，此时电池一直浮充电压：浮

7、充运行是电池最佳运行条件，此时电池一直处于满负荷状态，此条件下电池将有最长的使用寿命。浮充处于满负荷状态，此条件下电池将有最长的使用寿命。浮充电压按厂家要求设置。一般单体为电压按厂家要求设置。一般单体为2.23V(2.182.23V(2.182.28V)2.28V)总即总即53.5V(52.353.5V(52.354.7V)54.7V)电池术语2.2.蓄电池蓄电池2022-4-211443V48VVt 终止电压指电池放电终止电压指电池放电 时电压下降到不宜再放时电压下降到不宜再放电时的最低工作电压。一般电时的最低工作电压。一般单体为单体为1.8 V1.8 V 电池放电曲线2、过放电： 指电池放

8、电时电压下指电池放电时电压下降降 超过终止电压超过终止电压。1、放电终止电压2022-4-21151、负载分类次要负载 重要负载2、负载取电原则次要负载接一次下电；重要负载接二次下电。3、实现方法4、设置电池回差的原因。带来的负面影响及解决办法。二次下电控制技术2022-4-21162.5、 整流器整流器2022-4-2117DZY-48/50H、DZY-48/30H开关整流器采用了数字化功率因数字化功率因数校正数校正、智能控制检测智能控制检测、新型磁性材料新型磁性材料等新技术，使用了良好的热设计、EMC设计和可靠性设计，使交流输入电压适应范围、功率因数、功率密度、电磁兼容性、可靠性、转换效率

9、等主要技术指标达到了国际先进水平. 一、整流器技术指标一、整流器技术指标2.5、 整流器整流器2022-4-2118（1 1）主要技术指标）主要技术指标DZY-48/50HDZY-48/50HDZY-48/30H 交流供电220V单相开机浪涌电流28A16.8A 启动电压95V交流输入电压范围（额定负载）176V295VAC欠压保护值17010V(黄灯)，关机30510V；恢复开机 29010V DC过压保护值591V直流输出标称电压48V直流输出电压范围43.0V58.0V直流额定输出电流50A（交流输入电压工作范围在176V295V）30A 直流最大输出电流52.5A55A （交流输入电压

10、工作范围在176V295V）31.5A33A 效率92%重量 2.5Kg（宽深高，mm）132.585311.52.5、 整流器整流器2022-4-2119（2 2） 通用技术指标通用技术指标 (1)(1)a.稳压精度：不超过直流输出电压整定值的0.6%。b.电压调整率：不超过直流输出电压整定值的0.1%。c.电流调整率：不超过直流输出电流整定值的0.5%。d.均流误差：当整流器的输出电流在50%100%的额定电流范围内时，其均分负载电流不平衡度5%额定电流值。e.可闻噪音：55dBf.杂音电压：电话衡重杂音电压：300Hz3400Hz 2.0mV。 峰峰值杂音电压：0 MHz20MHz 20

11、0mV。 宽频杂音电压：3.4KHz150KHz 50mV。g.绝缘电阻：在正常大气压条件下，相对湿度为90%，试验电压为直流500V时，整流器主回路的交流部分和直流部分对地、以及交流部分对直流部分的绝缘电阻均不低于5M。2.5、 整流器整流器2022-4-2120（2 2） 通用技术指标通用技术指标 (2)(2)h.抗电强度：交流电路对地、交流电路对直流电路能承受50Hz、1500V的交流电压1min，无击穿、无飞弧现象，漏电流30mA。直流电路对地能承受50Hz、750V的直流电压1min，无击穿、无飞弧现象，漏电流30mA。交流电路对直流电路能承受50Hz、3000V的交流电压1min，

12、无击穿、无飞弧现象，漏电流30mA。i.其它保护功能：短路保护功能：当整流器直流输出电流大于110%额定输出电流时实施短路保护，降低输出电压，限流输出；故障消除，自动恢复正常工作。散热器过温保护：当散热器温度在11010范围时，整流器实施过温关机保护；故障消除，自动恢复正常工作。2.5、 整流器整流器2022-4-2121二、基本工作原理二、基本工作原理主要由主要由输入滤波电路输入滤波电路、缓启动电路缓启动电路、PFCPFC有源功率因数校正电路有源功率因数校正电路、PWMPWM高频开关高频开关DC-DCDC-DC变换电路变换电路、检测控制检测控制和和状态检测状态检测、智能通信接口智能通信接口、

13、输输出整流滤波电路出整流滤波电路等部分组成。等部分组成。 直流输出输出滤波电路PWM DC/DC变换器 稳压限流PWM控制器PFC升压电路数字PFC控制器输入整流滤波电路 交流输入整流器具有整流器具有交流输入过压交流输入过压、交流输入欠压交流输入欠压、直流输出过压直流输出过压、直流输直流输出限流出限流与与短路保护短路保护和和散热器过温关机散热器过温关机等保护功能。等保护功能。 2.5、 整流器整流器2022-4-2122四、整流器状态与安装四、整流器状态与安装DUM-48/50H开关整流器前面板信号灯：绿灯绿灯(OK)(OK)：正常：正常； 黄灯黄灯(ALM)(ALM)：告警；：告警； 红灯红

14、灯(FLT)(FLT)：故障：故障 说明：A关于“告警”和“故障”信号灯：黄色“告警”或红色“故障”信号灯亮，除通讯故障外均按故障处理；当整流器与控制器间未构成通信时，该整流器的黄色“告警”信号灯将亮，不按故障处理。B安装方法将整流器按自然状态推入相应整流器位置；然后抬起把手，锁轴上移，将整流器插入中抽屉，使之接插牢靠。2.5、 整流器整流器2022-4-21232.62.6、控制器、控制器第二章第二章 系统组成系统组成DUM-48/50HDUM-48/50H智能开关电源智能开关电源采用采用DKD31DKD31系列控制器系列控制器 控制器主板控制器主板2022-4-2124一、一、 控制器外形

15、控制器外形“ ”键键上移键：参数设置数字增加。上移键：参数设置数字增加。“ ”键键下移键：参数设置数字减小。下移键：参数设置数字减小。“ C C ”键键页面选择页面选择(返回返回)键键:水平方向水平方向(数数)字循环左移字循环左移;返回上级菜单返回上级菜单.“ ”键键确认键确认键:菜单选择、参数设置确认设置保存菜单选择、参数设置确认设置保存;水平方向水平方向(数数)字循环右移。字循环右移。显示区显示区故障灯故障灯运行灯运行灯键盘操作键盘操作2.6、控制器、控制器2022-4-2125二、二、 控制器的主要功能控制器的主要功能 主要功能主要功能a. 运行信息：检测系统电池状态、故障状态、交流供电

16、状态、模块状态。b. 参数设置：交流参数、电池参数、系统参数、节能参数。c. 控制输出：系统控制、分路控制、模块控制、干节点控制。d. 告警记录：控制运行状态中发生的故障告警记录。e. 系统配置：按订单技术要求出厂前进行系统配置操作，用户请勿操作用户请勿操作。2.6、控制器、控制器其它功能其它功能a.通过通信接口RS232与监控中心连接，实施遥测遥测、遥信遥信、遥控遥控。b.通过干节点告警输出干节点告警输出接口，将系统故障输出。c.当前告警显示系统当前故障状态。 2022-4-2126第三章第三章 DKD31DKD31控制器界面控制器界面3.1 3.1 开机开机3.2 3.2 系统配置系统配置

17、3.3 3.3 系统主菜单系统主菜单2022-4-21273.13.1、开机、开机 上键上移键：页面含有“”符号内容菜单选择向上翻页；参数设置数字增加。下键下移键：页面含有“”符号内容菜单选择向下翻页；参数设置数字减小。左键页面选择（返回）键：菜单水平方向（数）字的高亮循环左移；返回上级菜单。右键确认键:菜单选择、参数设置确认设置保存:菜单水平方向(数)字的高亮循环右移。说明：当显示屏说明：当显示屏3分钟内没有按键操作，则返回首页，关闭液晶屏背光，密码失效！分钟内没有按键操作，则返回首页，关闭液晶屏背光，密码失效！自动进入第三章第三章 DKD31控制器界面控制器界面2022-4-21283.23.2、系统配置、系统配置按左左键，可进入“系统配置系统配置”页面，完成设备出厂前的基本配置密码“2008” 按右右键,可进入“系统主菜单系统主菜单”页面，完成设备出厂前的基本配置 第三章第三章 DKD31控制器界面控制器界面2022-4-21293.33.3、系统主菜单、系统主菜单密码：密码：123123第三章第三章 DKD31控制器界面控制器界面2022-4-21
