基底清槽及钎探方案

1、第一节工程概况21.1 工程概况21.2 自然条件2第二节施工部署52.1 施工目标52.2 工序安排52.3 施工区段的划分52.4 施工准备6第三节施工进度计划与工期保证措施73.1 施工进度计划73.2 工期保证措施7第四节施工流程及施工方法84.1 基坑底部土方开挖和泊槽施工84.2 细部节点94.3 钎探施工12第五节各项管理及保证措施145.1 质量保证措施145.2 安全施工保证措施145.3 文明施工措施155.4 成品保护措施155.5 冬季施工措施15第六节边坡安全考虑措施17附图17第一节工程概况1.1 工程概况本工程位于交通便利、规划完善的北京市海淀区中关村软件园，场地

2、北侧紧邻新浪总部办公楼，西侧为腾讯北京总部大楼，南侧用围挡暂时与西北旺南路隔开，东侧为规划用地。建筑整体布置呈“回”字形，中心为方形露天内庭院，北侧设置有过街楼进出通道，东南角与西南角各布置一处汽车坡道。总用地面积为18153.968m2,总建筑面积70578m2其中地上结构共6层，建筑面积为39378m2地下2构共3层，建筑面积为31200n2。1.2 自然条件（1）根据土方施工现场平面布置图，土方开挖时可利用出坡道1个，在场地的东北侧。（2）工程水文概况本工程岩土工程勘察期间（2015年10月上旬）于钻孔深度范围内（最深30.50m）实测到3层地下水，各层地下水类型及实测水位参见表1（“地

3、下水情况一览表”）。根据拟建场地地层及区域地下水位观测资料分析，拟建场地埋深的6m内的粉土、砂土层具有赋存潜水的条件。受拟建场地周边在施工程影响及季节因素，本次勘探过程中未揭露到该层潜水。1丁P地下水类型地下水稳定水位埋深（m）标局（m1层间水11.4012.8034.8436.962潜水承压水23.2025.5022.4125.843承压水（测压水头）25.4026.8020.9622.15a.历史高水位调查根据工程场区附近已有勘察资料及区域水文地质条件分析，工程场区历年（自1955年以来）最图地下水包标图为47.00m左右；近35最图地下水包标图为46.50m左右。b.地下水位动态特征工程

4、场区潜水天然动态类型属渗入-蒸发、径流型，主要接受大气降水入渗、地下水侧向径流及管道渗漏等方式补给，以蒸发及地下水侧向径流为主要排泄方式；其水位年动态变化规律一般为：6月份9月份水位较高，其他月份水位相对较低，水位年变幅一般为1m左右。工程场区层间水天然动态类型属渗入-径流型，主要接受地下水侧向径流方式补给，以地下水侧向径流及越流为主要排泄方式；其水位年变化幅度一般为1m左右。工程场区潜水承压水和承压水天然动态类型属渗入-径流型；主要接受地下水侧向径流及越流等方式补给，以地下水侧向径流及人工开采为主要排泄方式；其水位年动态变化规律一般为：11月份来年3月份水位较高，其它月份水位相对较低，其水位

5、年变幅一般为23m(3)工程地质概况根据对现场勘探、原位测试与室内土工试验成果的综合分析，将本次勘探深度范围内(最深30.50m)的地层，按成因类型、沉积年代划分为人工堆积层和第四纪沉积层两大类，并按岩性及工程特性进一步划分为7个大层及亚层。表层为人工堆积之厚度一般为0.803.30m的粘质粉土素填土、粉质粘土素填土层，房渣土、碎石填土1层。人工堆积层以下为第四纪沉积的粘质粉土、砂质粉土层，粘土、重粉质粘土1层，砂质粉土2层；粉质粘土、粘质粉土层，粘质粉土、砂质粉土1层，粉质粘土、重粉质粘土2层；细砂、中砂层及粘质粉土、砂质粉土1层；卵石、圆砾层，细砂、中砂1层，粉质粘土、粘质粉土2层及有机质

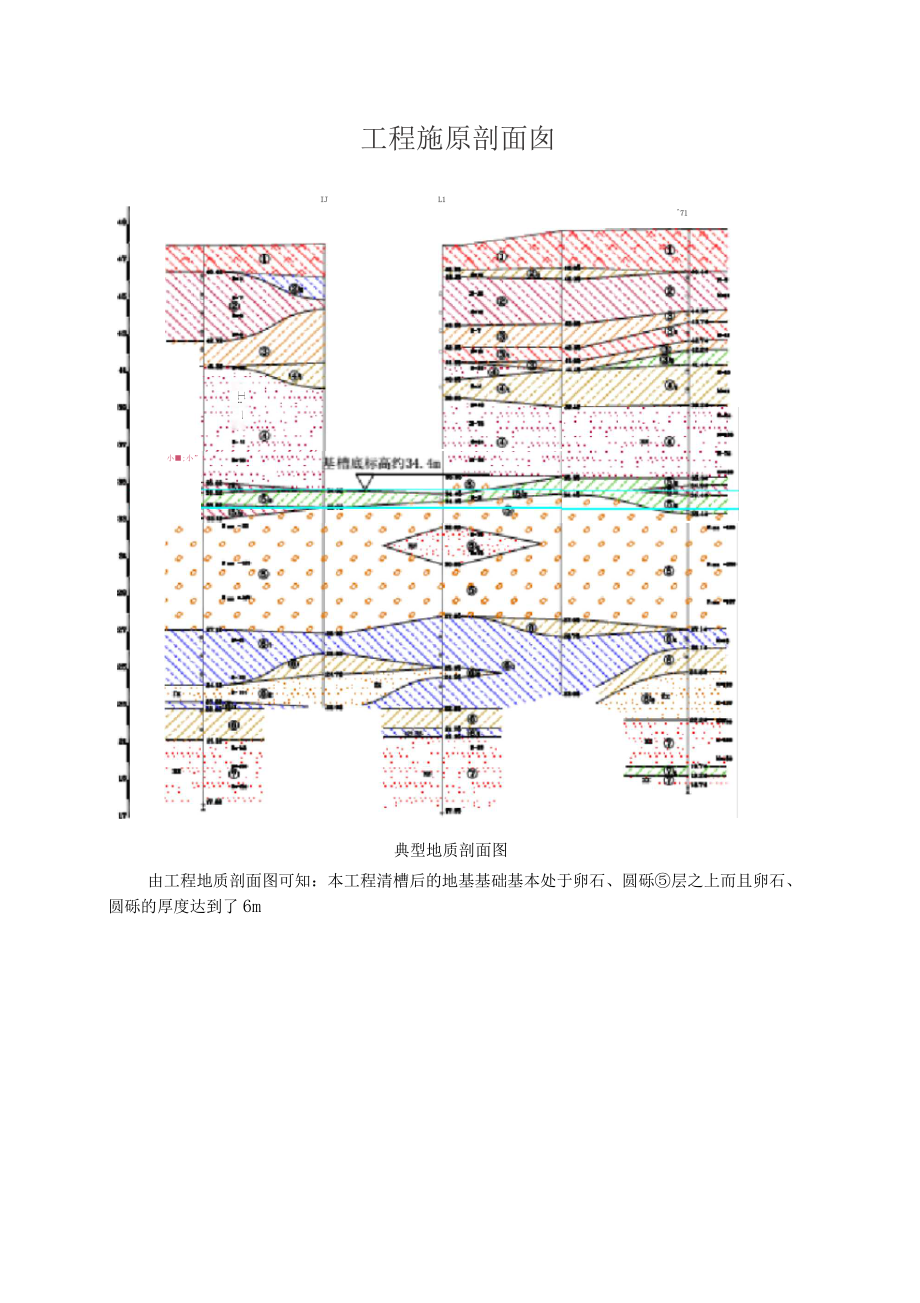

6、粘土、有机质重粉质粘土3层；粉质粘土、重粉质粘土层，粘质粉土、砂质粉土1层及粉砂、细砂2层;细砂、中砂层及粉质粘土1层。有关上述地层空间分布概况、特征综述和室内土工试验与原位测试指标的综合统计结果，详见“工程地质剖面图”。工程施原剖面囱IJ工：一L171小;小”典型地质剖面图由工程地质剖面图可知：本工程清槽后的地基基础基本处于卵石、圆砾层之上而且卵石、圆砾的厚度达到了6m第二节施工部署2.1 施工目标质量目标：确保基底土方开挖清理期间无滑坡、坍塌等事故；符合设计和规范要求。安全目标：无安全事故。环境、文明施工目标：符合北京市文明工地施工要求。2.2 工序安排小型机械清土一一人工清土一一天然地基

7、钎探一一验槽2.3 施工区段的划分根据本工程的特点，及工期要求该工程分为A、B两个区，共10个流水段，具体划分如图所示：分区示意图土方开挖区段划分图2.4 施工准备2.3.1 技术准备(1)根据施工图、地质报告、合同，及相关规范建筑分项工程施工工艺标准、建筑地基基础工程施工质量验收规范在开工前完成土方开挖方案的编制工作。(2)技术负责人应组织技术人员、施工人员进行土方开挖方案交底和技术交底，进行质量、安全和文明施工教育。2.3.2 现场准备(1)“三通一平”设置：平整作业场地，接通电源、水源。(2)放线：采用控制点对现场进行放线。(3)摸清现场状况，以便采取措施，防止发生施工事故。(4)要保证

8、基底干燥，确保水位降至基底下(含集水坑、电梯井)-1m方可开挖;(5)钎探验槽后及时浇注垫层。2.3.3资源准备(1)组织专业的劳务施工班组，安排足够的劳动力。(2)组织货源，按施工进度要求及时进料。(3)落实并组织施工机具进场。拟配备的劳动力计划及主要施工机械详见表1、表2。表1劳动力计划表序号工种名称人数备注1土方清运工15人2其他2人表2主要施工机械设备表序号设备名称规格、型号台数备注1小型挖土机2台轮式2小型翻斗车3辆3钢卷尺50m5把4全站仪GTS-102N1台5水准仪RL-321台6打钎机KY-A3台7电闸箱4个6第三节施工进度计划与工期保证措施3.1 施工进度计划本工程土方清理进

9、度安排考虑：2014年2月20日开始施工，2014年4月1日结束,施工工期40天，同时垫层随验槽进度施工，确保地基不受扰动。3.2 工期保证措施该项工程工期短，为确保按期顺利完工，应采取如下工期保证措施：(1)施工方案是组织施工的指导性技术文件，对于确保工程质量和工期至关重要。因此，在施工准备阶段，必须按施工承包合同、施工图纸要求，编制科学合理、切实可行的施工方案，并认真付诸实施。(2)抓紧做好施工准备。做好施工准备，是确保按时开工和连续施工的前提条件，做好组织准备、技术准备、物资准备和现场准备，以便早日开工、连续施工。(3)配备状况好、足够数量的施工机械，加强维修保养，提高设备完好率，确保满

10、足施工需要。(4)加强工程质量和安全管理，杜绝工程返工，确保安全生产，做到一次交验成功。(5)搞好夜间照明，提高夜间施工效率。第四节施工流程及施工方法本工程土方清理思路遵循分区开挖的原则，土方随挖随运。4.1 基坑底部土方开挖和泊槽施工4.1.1 施工工艺流程测量放线一确定开挖顺序和坡度一沿灰线切出槽边轮廓线一挖槽一修整边坡一清底。4.1.2 施工方法(1)确定基坑开挖路线及外运路线基坑开挖路线：由四周向东北方向自马道运土。(2)测量放线：根据施工现场设置的控制线采用全站仪及50m钢卷尺定出各区基坑开挖的外边线，并撒上石灰。本工程基底标高变化多，开挖前必须明确开挖边界和基底标高，(3) 土方机

11、械挖土：对于现场开挖深度超过600mnB的土方采用小型挖掘机进行开挖。开挖电梯井、集水坑时，应先按放坡大样图规定的坡度粗略开挖，再分层按坡度要求做出坡度线，每隔3m左右做出一条，以此为准进行铲坡。根据建筑分项工程施工工艺标准-土方工程，基坑在开挖期间应防止塌方，必要时应加以保护。在开挖槽边弃土时，应保证边坡稳定。当土质良好时，抛于槽边的土方(或材料)，应距槽(沟)边缘0.8m以外，高度不宜超过1.5m。小型挖土机开挖1000mm5以上土方时应随时实测开挖位置的土方的标高，机械开挖时应留300mm?土方，最后由人工清理基槽。小型挖土机开挖过程中，人应该紧跟挖土机用小型翻斗车运土，然后拉到统一卸土

12、地方然后运走。值班人员必须对挖土机机手详细交底集水坑位置、围护桩位置、放坡位置及坡度、开挖深度等。值班员要跟机作业。开挖时机械不得碰撞围护桩、桩周围300mmU外范围采用机械开挖，靠近桩的范围采用人工清土。为防止超挖，土方开挖时派专人值班，负责标高控制。(4)人工泊槽人工清槽前，按1.5m间距测放标高，做好标高标志来控制基底标高和平整度。具体做法是用水准仪每4m左右设一根木桩标桩，标桩打入坑底约300mm,标桩上用红油漆做好标高标记，浇筑垫层时即可利用该标记控制垫层厚度和表面标高。进行人工清槽时，应用铁锹清除基坑底部300mm?预留土方；基坑边坡及基底按照要求修平，保证基坑的表面平整度。基坑边

13、角部位一定数量的土方人工用铁锹或铁铲清除，翻铲到斗车内再运走。防止基底扰动，尽量减少暴露时间。基坑挖到设计标高后，立即报请监理验收，监理验收合格后再请业主组织监理、勘察院、设计院进行地基验槽，并做好隐蔽工程验收记录。土方清理时，中国京冶工程技术有限公司需按照基坑护坡设计图的要求，沿坑底周边开挖300*300的排水沟，并间隔30m设1个集水井，集水坑深度大于等于700mm有渗水的支护结构处布置潜水泵抽水，并安排专人看管，同时负责支护结构的渗水部位的封堵工作，确保支护结构处无渗透水。(5)土方运输土方运输的主要工具为全封闭自卸式汽车。土方运输要根据土方开挖量和土方运距调整汽车数量，使汽车数量与挖掘

14、机数量相配合，实现土方的机械化综合施工。根据现场情况合理安排运输车辆的行走路线。土方运输前办理好相关行政环保及夜间施工手续，工地门口设置洗车槽，从管理及措施上保护城市环境。本工程现场已无土方堆场，我方将土方运至场外的弃土点。4.2 细部节点4.2.1 抗浮锚杆处土方清理为避免挖机破坏已施工完毕的锚杆,特规定锚杆周边300mmz内的土方均由人工清理，具体清土方式如下图所示：抗浮锚杆土方开挖及清槽示意图4.2.2 后浇带根据设计要求，底板与后浇带高差沿45。向下找坡，坡道宽度300mm以其中轴、轴之间后浇带举例，平面清槽标高如下图：底板后浇带泊槽示意图4.2.3 柱墩45向下找坡，部分柱墩本工程基

15、础底板设计有大量柱墩，柱墩顶部与底部高差沿节点开挖标高如下图所示：网FW乳。网XZD1开挖节点图XZD2开挖节点图ZD3开挖节点图ZD4开挖节点图104.2.4 集水坑、人防集水坑和电梯井11剖面本工程基础底板设计有大量的集水坑、人防集水坑和电梯井，以集水坑进行举例说明：剖面图位置示意图基坑清槽平面图基坑清槽剖面图与柱墩存在多处交叉，需将交接面划分清楚，部分清槽图示意如下:11部分集水坑与柱墩相交叉清槽示意图if1:,I.Iijjj4.3 钎探施工待土方清理完成后，检查地基土状况，进行钎探施工。本工程不需进行钎探施工的有：(1)由本工程的地勘报告可知，本工程清槽后的地基基础基本处于卵石、圆砾层

16、之上。而且卵石、圆砾的厚度达到了6m4艮据设计和规范要求，天然地基基坑开挖后,卵石、岩石、复合地基不需要做钎探施工。(2)本工程设计了大量的柱墩、集水坑等，存在大量的放坡工作，为保证边坡稳定性，边坡上不做钎探施工。(3)本工程设计施工了1032根锚杆，锚杆及周边300mmF要做钎探施工。4.3.1 探孔布置根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录，钎探点的布置依据设计要求和规范规定执行，具体钎探平面布置图见附图。此图仅作为参考图纸，具体钎探孔的位置需带泊槽完成后，根据土质及现场实际情况确定，然后再做调整。钎探孔采用梅花形式布点，孔中心间距为

17、1.5m,检验深度2.1m。钎探应两组相对进行，从一端向另一端推进，以免相互影响。4.3.2 工艺流程放线一布点一确定钎探顺序一就位钎探一拔探杆盖孔了移位一整理记录灌砂(验槽合格)4.3.3 施工步骤(1)轻型动力触探检验：将探杆尖对准孔位，启动打钎机。(2)记录锤击数：探杆每打入30cm土层时记录一次锤击数N。如果锤击数超过100次/30cm或贯入10cm锤击数超过50次，可停止钎探，可作为达到坚硬持力层的量12化依据(3)移位：将探杆拔出，用标记有该点编号的红砖将探孔盖住，如遇阴雨天气，探孔需用小块塑料布盖住，防止雨水进入。将触探器移到下一孔位，继续打钎。(4)灌砂：打完的钎孔待验槽后应进

18、行灌砂处理。(5)做好原始记录，并保留。(6)整理记录：按钎孔编号顺序，将锤击数填入统一表格内，字迹要清楚，记录要与钎探孔一致。经过施工班组和施工负责人签字后交技术部门审核。如有锤击数过多或过少者，立即上报技术部，经研究后决定是否进行复测。如发现地基土局部软弱土质,待五方验收后，由地勘单位提出处理解决意见，施工单位负责落实解决。13第五节各项管理及保证措施5.1 质量保证措施5.1.1 土方开挖(1)开挖的全过程都要实行质量员跟踪管理，逐道工序都要把住质量关，前道工序质量达不到质量要求，后道工序不准施工。(2)土方开挖到基底标高时，及时进行钎探施工，合格后应报请监理、业主，组织五方进行基础验收

19、。监理验收合格后进行垫层施工，尽量减少基底土体的暴露时间(3)人工泊槽过程中，不得超过设计标高，严禁超挖。(4)电梯井、集水坑及后浇带，若出现边坡不直不平、基底不平，应加强检查，随挖随修，并要认真验收。(5)基坑暴露后，应在最短时间内完成垫层、防水层施工。5.1.2 钎探施工(1)触探深度为2.1m,锤击数记录要准确，不得作假。(2)探位要准确，探孔不得遗漏。(3)遇钢钎打不下去时，应请示有关工长或技术员，按照相应规定处理解决，严禁擅自补填数据。(4)记录和平面布置图的钎孔位置不能填错。5.2 安全施工保证措施1、建立健全安全生产保证体系，建立安全管理岗位责任制。项目部和班组都有专职或兼职的安

20、全员负责安全工作。2、加强安全教育。在工程开工前对员工、工人进场前进行安全教育。每班上班前，由班组召开班前安全会，开展安全活动。3、严格用电管理，施工用电要做到三级保护和一机一闸一保护。现场架线要标准化。电工要严格遵守电工安全技术操作规程。要持证上岗，无证人员严禁从事电工工作4、按规定完善设备的安全防护设施。5、进入现场要带安全帽，挖掘机旋转半径范围内严禁站人。6、严禁酒后上岗。工作时严禁耍闹，不得赤脚和穿拖鞋上班。7、与有关单位认真查清地下管网的分布情况，严防土方开挖损坏地下管线8、土方夜间开挖期间要保证具有足够的照明。9、由项目负责人选派2名专职安全员，开展经常性的安全检查和监督，发现问题

21、及时处理。1410、材料及机械设备不能在离基坑边2讷堆放。11、作业过程中应及时清理现场物料、堆放整齐，机具要摆放整齐。5.3 文明施工措施1、所有土方运输车辆进入现场后禁止鸣笛，以减小噪声。2、所有施工人员应保持现场卫生，生产垃圾装入运土车中带走，不得随处抛撒，保持现场环境清洁。3、为保持环境卫生，避免运土车发生遗洒，车辆必须经过洗车池清理干净后才可出厂，在现场搭设拍土架，指派专人负责将运土车上的土拍实并盖好帆布，避免路上遗洒。4、在大门出口处设置洗车槽，每辆车必冲洗。5、每天收车后项目经理部指派专人清扫马路，以达到环卫要求。6、现场内施工人员禁止抽烟、随地大小便。7、施工机械要经常清洗，保
