混凝土质量控制

1、 混凝土质量控制标准混凝土质量控制标准GB50164-2011GB50164-2011 解读解读 李玉琳李玉琳总则总则 1.0.1 1.0.1 为加强混凝土质量控制，促进混为加强混凝土质量控制，促进混凝土技术进步，确保混凝土工程质量，凝土技术进步，确保混凝土工程质量，特制定本标准。特制定本标准。 1.0.2 1.0.2 本标准适用于建设工程的普通混本标准适用于建设工程的普通混凝土质量控制。凝土质量控制。 1.0.3 1.0.3 混凝土质量控制除应符合本标准混凝土质量控制除应符合本标准的规定外，尚应符合国家现行有关标准的规定外，尚应符合国家现行有关标准的规定。的规定。22.2.原材料质量控制原材

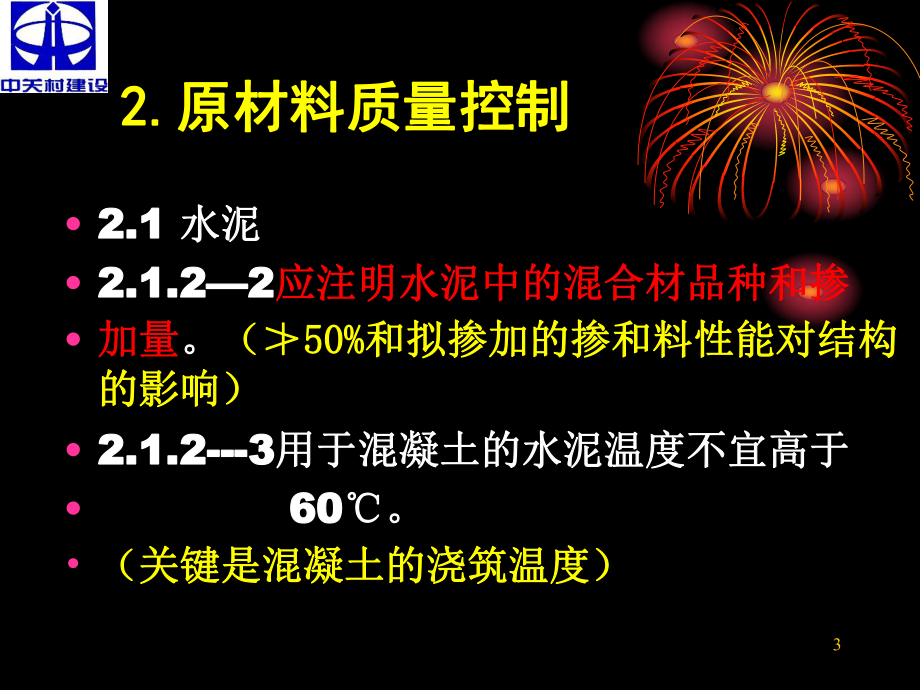

2、料质量控制 2.1 2.1 水泥水泥 2.1.222.1.22应注明水泥中的混合材品种和掺应注明水泥中的混合材品种和掺 加量加量。（50%50%和拟掺加的掺和料性能对结构和拟掺加的掺和料性能对结构的影响）的影响） 2.1.2-32.1.2-3用于混凝土的水泥温度不宜高于用于混凝土的水泥温度不宜高于 60 60。 （关键是混凝土的浇筑温度）（关键是混凝土的浇筑温度）32.22.2粗骨料粗骨料4 4 4、高强混凝土用粗骨料的岩石抗压强度、高强混凝土用粗骨料的岩石抗压强度应比混凝土设计强度高应比混凝土设计强度高30%30%；不宜大于；不宜大于25mm25mm等等？。关于针片状有很大的关于针片状有很大

3、的改观，关键是粒形。改观，关键是粒形。 混凝土结构耐久性对骨料粒径的要求是混凝土结构耐久性对骨料粒径的要求是重要的。重要的。 5 5、关于混凝土碱集料反应的基本要求。、关于混凝土碱集料反应的基本要求。5产生的条件：产生的条件：在混凝土（砂浆）工程中发生碱集料反应，在混凝土（砂浆）工程中发生碱集料反应，必须同时具备三个条件：必须同时具备三个条件： （1 1）原材料的碱总含量偏高；）原材料的碱总含量偏高； （2 2）骨料中具有相当数量的活性成分；）骨料中具有相当数量的活性成分； （3 3）结构所处的环境是干湿循环，有充分）结构所处的环境是干湿循环，有充分的水份或湿空气供应。的水份或湿空气供应。 三

4、者三者缺一不可。缺一不可。原材料要求原材料要求（1 1）水泥：选用结构用水泥，不得用含碱量高）水泥：选用结构用水泥，不得用含碱量高的水泥，慎用早强型水泥。经试验室复试合格的水泥，慎用早强型水泥。经试验室复试合格后，才可用于工程中后，才可用于工程中。同时。同时注明含碱量。注明含碱量。（2 2）掺和料掺和料: : 是指除水泥外在混凝土（砂浆）是指除水泥外在混凝土（砂浆）中掺入的具有一定活性的矿物质细粉料，（粉中掺入的具有一定活性的矿物质细粉料，（粉煤灰、沸石粉、硅灰、矿渣煤灰、沸石粉、硅灰、矿渣粉等）粉等）以上这几种以上这几种材料，都可在不同程度上材料，都可在不同程度上，有抑制，有抑制碱集料碱集料

5、反应反应的作用。的作用。粉煤灰：粉煤灰是煤经过高温燃烧留下的粉煤灰：粉煤灰是煤经过高温燃烧留下的微尘颗粒，由于收尘的设备形式不同，使微尘颗粒，由于收尘的设备形式不同，使得粉煤灰的细度和需水比不同，得粉煤灰的细度和需水比不同，级与级与级粉煤灰取代水泥量可相差级粉煤灰取代水泥量可相差10%-20%10%-20%。优质。优质粉煤灰不但能加大取代水泥量，提高泵送粉煤灰不但能加大取代水泥量，提高泵送性，增加混凝土密实性，同时提高结构稳性，增加混凝土密实性，同时提高结构稳定性，抑制碱集料反应效果要好，耐久性定性，抑制碱集料反应效果要好，耐久性好。优质粉煤灰的碳化深度也明显小于普好。优质粉煤灰的碳化深度也明

6、显小于普通通粉煤灰粉煤灰（需水量与密实性）（需水量与密实性）。沸石粉：沸石粉随矿石的成分及磨细工艺的沸石粉：沸石粉随矿石的成分及磨细工艺的不同，掺加混凝土的效果也不同。沸石粉属不同，掺加混凝土的效果也不同。沸石粉属于开孔多孔材料，需水较大，普通磨细粉比于开孔多孔材料，需水较大，普通磨细粉比表面积不大于表面积不大于3000cm3000cm2 2/g/g，替代水泥量不大于，替代水泥量不大于10%10%，超细粉比表面积大于，超细粉比表面积大于7000cm7000cm2 2/g/g，替代，替代水泥量可大于水泥量可大于15%15%以上。由于沸石粉粒形的特以上。由于沸石粉粒形的特点，一般掺入后会加大需水量

7、，增加粘滞性点，一般掺入后会加大需水量，增加粘滞性，特别是高掺量的泵送混凝土。沸石粉与高，特别是高掺量的泵送混凝土。沸石粉与高效减水剂的复配比普通型减水剂要好。普通效减水剂的复配比普通型减水剂要好。普通沸石粉掺入后早期强度偏低，而超细粉早期沸石粉掺入后早期强度偏低，而超细粉早期强度明显高于对比强度。强度明显高于对比强度。磨细矿渣粉：矿渣粉是炼钢炉中溶于铁水磨细矿渣粉：矿渣粉是炼钢炉中溶于铁水表面的熔渣表面的熔渣，经水淬处理后再经，经水淬处理后再经磨磨细可掺入细可掺入水泥或混凝土水泥或混凝土中，改善混凝土和易性，由于中，改善混凝土和易性，由于细度和替代量成正比，价格也明显高于粉煤细度和替代量成正

8、比，价格也明显高于粉煤灰和沸石粉。研究表明，矿渣只有掺量大于灰和沸石粉。研究表明，矿渣只有掺量大于30%30%以上时，才能有效的抑制碱集料反应对以上时，才能有效的抑制碱集料反应对工程的工程的危害。危害。（3 3）外加剂是现代混凝土中改善混凝土）外加剂是现代混凝土中改善混凝土拌和拌和物物和易性、力学性能和耐久性能指标的材和易性、力学性能和耐久性能指标的材料，一般掺量不大于料，一般掺量不大于5%5%。由于外加剂的合。由于外加剂的合成工艺、复配工艺水平的不同，使得外加成工艺、复配工艺水平的不同，使得外加剂中的纯度变化较大，而其中碱含量也不剂中的纯度变化较大，而其中碱含量也不同程度的带入混凝土中，尤其

9、是早强剂和同程度的带入混凝土中，尤其是早强剂和防冻剂。防冻剂。2.32.3细骨料细骨料 2.3.22.3.2细度模数与级配。细度模数与级配。 石粉的含量利与弊；以及压碎指标的目的。石粉的含量利与弊；以及压碎指标的目的。 2.3.32.3.3的规定：的规定： 1 1、0.3150.315的通过量问题的通过量问题（按现行的材料检测（按现行的材料检测应该提高至应该提高至18%18%）；）； 3 3、对于高强混凝土的需要更不能用细度模数对于高强混凝土的需要更不能用细度模数来进行要求。来进行要求。12 2.4 2.4 掺和料掺和料 2.4.12.4.1对几种常用的掺和料使用的检测标准作了对几种常用的掺和

10、料使用的检测标准作了说明。说明。 2.4.22.4.2对常用的材料主要控制项目做了规定。对常用的材料主要控制项目做了规定。粉粉煤灰的控制指标应该关注烧失量。煤灰的控制指标应该关注烧失量。 沸石岩粉和沸石岩粉和石灰石粉也应该有所规定石灰石粉也应该有所规定。 2.4.32.4.3掺和料的应用应符合下列规定：掺和料的应用应符合下列规定： 2 2、掺和料、掺和料总量应控制在总量应控制在50%50%以内以内, ,含水泥里混含水泥里混合材的量。合材的量。 3 3、和使用高效减水剂没有直接的关系。、和使用高效减水剂没有直接的关系。 4 4、级别并不重要，关键是目的和结果。、级别并不重要，关键是目的和结果。1

11、32.52.5外加剂外加剂 2.5.22.5.2外加剂质量主要控制项目一定要以混凝土外加剂质量主要控制项目一定要以混凝土拌和物为基本原则（材料的性质）；拌和物为基本原则（材料的性质）； 外加剂匀质性的检测（密度、固体含量）；外加剂匀质性的检测（密度、固体含量）； 对于现在施工主要为泵送方式，对于现在施工主要为泵送方式，所以含气量和压所以含气量和压力泌水检测都要重视力泌水检测都要重视； 膨胀剂与防水剂的问题；膨胀剂与防水剂的问题； 外加剂的质量稳定性是主要问题外加剂的质量稳定性是主要问题（生产工艺）（生产工艺） 防冻剂的检测防冻剂的检测-冬季施工的特点。冬季施工的特点。 防冻剂的主要作用防冻剂的

12、主要作用 无需冻融循环无需冻融循环142.62.6水水 关于关国家环境保护和降低能源的问题关于关国家环境保护和降低能源的问题 回收水的有效利用回收水的有效利用153.3.混凝土性能要求混凝土性能要求 3.1 3.1 拌和物性能拌和物性能 3.1.23.1.2混凝土拌和物的坍落度、维勃稠度、扩混凝土拌和物的坍落度、维勃稠度、扩展度以及偏差允许范围。展度以及偏差允许范围。16采用代号采用代号 强度等级：强度等级：C10C100C10C100 坍落度：坍落度：S1S5S1S5（10mm220mm10mm220mm） 扩展度：扩展度：F1F5F1F5（340mm630mm340mm630mm） 抗冻性

13、：抗冻性：等级用等级用F50F400F50F400快冻法；快冻法；标号标号用用D50D200D50D200慢冻法慢冻法 抗渗等级：抗渗等级：P4P12P4P12 抗硫酸盐等级；抗氯离子渗透性；抗碳化性抗硫酸盐等级；抗氯离子渗透性；抗碳化性17 3.1.3 3.1.3 混凝土拌和物应在满足施工要求的混凝土拌和物应在满足施工要求的前提下，尽可能采用较小的坍落度；泵送前提下，尽可能采用较小的坍落度；泵送混凝土拌和物坍落度设计值不宜大于混凝土拌和物坍落度设计值不宜大于180mm180mm。（关键是结构件的要求，如水平（关键是结构件的要求，如水平构件；竖向构件；不同截面的构件；用水构件；竖向构件；不同截

14、面的构件；用水量与和易性）量与和易性） 3.1.5 .3.1.5 .泵送混凝土拌和物的坍落度经时泵送混凝土拌和物的坍落度经时损失不宜大于损失不宜大于30mm/h30mm/h。（偏大了）（偏大了）18新增条款新增条款19不同规范的技术要求不同规范的技术要求 GB5010-2010GB5010-2010混凝土结构设计规范中混凝土结构设计规范中3.53.5耐久性耐久性设计中表设计中表3.5.33.5.3基本要求规定基本要求规定按环境等级要求，按使用年限按环境等级要求，按使用年限5050年的结年的结构一般在寒冷地区：氯离子含量占胶凝构一般在寒冷地区：氯离子含量占胶凝材料总量的百分比不大于材料总量的百分

15、比不大于0.15%0.15%和和0.20%0.20%，如果使用年限，如果使用年限100100年则最大为年则最大为0.06%0.06%；20 GB/T50476-2008GB/T50476-2008混凝土结构耐久性设计混凝土结构耐久性设计规范表规范表B.2.1B.2.1混凝土中氯离子的最大含量混凝土中氯离子的最大含量（水溶值）一般按环境作用等级要求，一（水溶值）一般按环境作用等级要求，一般环境为般环境为0.15%0.15%； JGJ55-2011JGJ55-2011普通混凝土配合比设计规程普通混凝土配合比设计规程表表3.0.33.0.3混凝土拌和物中水溶性氯离子按混凝土拌和物中水溶性氯离子按环境

16、条件不同要求，环境条件不同要求，一般一般环境中按水泥用环境中按水泥用量的质量百分比量的质量百分比% %为为0.20.2 0.30.3。21 JGJ52-2006JGJ52-2006普通混凝土用砂石质量及普通混凝土用砂石质量及检验方法标准检验方法标准3.1.10-13.1.10-1按干砂质量百按干砂质量百分比计不大于分比计不大于0.06%0.06%； GB/T14684-2011GB/T14684-2011建设用砂表建设用砂表6 6中按技中按技术要求类别要求，氯化物（以氯离子质术要求类别要求，氯化物（以氯离子质量计量计% %） 类为类为0.01%0.06%0.01%0.06%；223.23.2力

17、学性能力学性能 立方体抗压强度立方体抗压强度C10C100C10C100； 按按GB/T50107GB/T50107混凝土强度检验评定标混凝土强度检验评定标准准的有关标准进行评定。的有关标准进行评定。234.4.配合比控制配合比控制 4.0.14.0.1混凝土配合比设计应符合混凝土配合比设计应符合JGJ55JGJ55规定规定 4.0.2 4.0.2 混凝土配合比应满足混凝土施工性能要混凝土配合比应满足混凝土施工性能要求，强度以及其他力学性能和耐久性能应符合求，强度以及其他力学性能和耐久性能应符合设计要求。设计要求。 4.0.34.0.3对首次使用、对首次使用、进行开盘鉴定（进行开盘鉴定（如何如

18、何正正确理解混凝土开盘确理解混凝土开盘鉴定）鉴定） 4.0.4 4.0.4 在混凝土配合比使用过程中，应根据在混凝土配合比使用过程中，应根据原原材料的性能波动及材料的性能波动及混凝土质量的动态信息及时混凝土质量的动态信息及时调整。调整。（配合比动态管理的特殊性）（配合比动态管理的特殊性）246.6.生产与施工质量控制生产与施工质量控制 混凝土拌和物在生产和运输过程中会因混凝土拌和物在生产和运输过程中会因很多原因使流动性降低，所以加水一直很多原因使流动性降低，所以加水一直是很不好解决的事情。关键是如何准确是很不好解决的事情。关键是如何准确正确处理塌损问题。正确处理塌损问题。 如何加强对拌和物的验

19、收。如何加强对拌和物的验收。256.26.2原材料进场原材料进场 出厂合格证书及材质报告单问题出厂合格证书及材质报告单问题 法定检测报告（当年的）法定检测报告（当年的） 检验的控制方法和复试的意义检验的控制方法和复试的意义 存储措施和标识存储措施和标识 液态外加剂应该有防沉淀措施液态外加剂应该有防沉淀措施266.36.3计量计量 法定检测和自校的意义法定检测和自校的意义 （年强检和月自校。一定自己进行）年强检和月自校。一定自己进行） 关键是累计偏差的控制关键是累计偏差的控制 （每天都要有检测的过程控制）（每天都要有检测的过程控制）276.4 6.4 搅拌搅拌 控制投料顺序和时间很重要。控制投料

20、顺序和时间很重要。 匀质性问题（多组分的材料所致匀质性问题（多组分的材料所致 造壳和褁砂混凝土造壳和褁砂混凝土 冬季施工对热水的温度要求（冬季施工对热水的温度要求（6060） 搅拌的有效性（时间不是关键指标，材料的组搅拌的有效性（时间不是关键指标，材料的组成对其的要求）成对其的要求）28混凝土拌和混凝土拌和物的匀质性物的匀质性 成型面成型面底面底面混凝土搅拌的均质性混凝土搅拌的均质性6.56.5运输运输 保温保温-冬季施工要求混凝土的冬季施工要求混凝土的浇筑温度浇筑温度不得不得低低于于5 5，所以保持罐车内的混凝土拌和物温度很所以保持罐车内的混凝土拌和物温度很重要。重要。 快转快转-由于运输过

21、程中会存在拌和物的沉淀情由于运输过程中会存在拌和物的沉淀情况，所以罐车正式放出混凝土拌和物前一定要况，所以罐车正式放出混凝土拌和物前一定要快速运转（不少于快速运转（不少于20s20s）。）。 因运距远或交通造成坍落度损失大，加适量外因运距远或交通造成坍落度损失大，加适量外加剂的措施应该要慎重对待。加剂的措施应该要慎重对待。32提示提示（运输与输送）（运输与输送） 混凝土拌和物是一种非均质性的材料，受密度不混凝土拌和物是一种非均质性的材料，受密度不一致的影响会出现材料分离的现象，尤其是和易一致的影响会出现材料分离的现象，尤其是和易性质量欠佳时，所以选择设备和防范措施是重要性质量欠佳时，所以选择设

22、备和防范措施是重要的因素；的因素； 混凝土拌和物是一种非牛顿流体的材料，罐车只混凝土拌和物是一种非牛顿流体的材料，罐车只是一种保证其拌和物在重力作用下保持不沉淀的是一种保证其拌和物在重力作用下保持不沉淀的作用，并非具有搅拌功能；作用，并非具有搅拌功能； 输送混凝土拌和物，需要根据施工工艺要求和结输送混凝土拌和物，需要根据施工工艺要求和结构形式以及配合比设计水平来计算和选型；构形式以及配合比设计水平来计算和选型； 混凝土浇筑高度和厚度的确定一定要根据结构件混凝土浇筑高度和厚度的确定一定要根据结构件的基本性能来定，同时还要根据振捣工艺和模板的基本性能来定，同时还要根据振捣工艺和模板 来综合处理。来

23、综合处理。浇筑与振捣严格讲是两个工序环节浇筑与振捣严格讲是两个工序环节，对于流动性混凝土的振捣，过振比少振更有危，对于流动性混凝土的振捣，过振比少振更有危害性。（振幅、作用半径、棒长害性。（振幅、作用半径、棒长1.251.25倍等）倍等）34 一次浇筑高度一次浇筑高度2 2米米 典型的窗间墙下部漏振典型的窗间墙下部漏振 严格禁止用振捣棒赶料严格禁止用振捣棒赶料 混凝土浇筑和振捣后匀质性的检测混凝土浇筑和振捣后匀质性的检测 抗裂抗裂 性能性能取样点取样点 最大膨胀率最大膨胀率1010-4-4 最大收缩率最大收缩率1010-4-4最大收缩与最大收缩与膨胀差值膨胀差值日期日期数值数值日期日期 数值数

24、值下料口下料口第第5 5天天+1.04+1.042828天天-1.57-1.572.612.61距下料口距下料口1.5m 1.5m 第第4 4天天+0.96+0.962828天天-2.62-2.623.583.58距下料口距下料口3.0m 3.0m 第第4 4天天+1.32+1.322828天天-3.30-3.304.624.62（深圳港创建材公司实验和分析数据）（深圳港创建材公司实验和分析数据） 混凝土匀质性分析混凝土匀质性分析 下料口处混凝土变形和变形差值最小，因下料口处混凝土变形和变形差值最小，因此匀质性最好此匀质性最好 距下料口距下料口1.5m1.5m处的混凝土最大收缩率增加处的混凝土

25、最大收缩率增加了了67%67%，最大收缩与最大膨胀的差值增加了，最大收缩与最大膨胀的差值增加了37%37%； 距下料口距下料口3.0m3.0m处的混凝土，最大收缩率增处的混凝土，最大收缩率增大了大了110.2%110.2%，最大收缩与最大膨胀的差值，最大收缩与最大膨胀的差值增大了增大了77% 77% （深圳港创建材公司实验和分析数据）（深圳港创建材公司实验和分析数据）6.6.6.6.浇筑成型浇筑成型 6.6.126.6.12当浇筑厚度不大于当浇筑厚度不大于200mm200mm的表面的表面积较大的平面结构或构件时，宜采用表面振动成积较大的平面结构或构件时，宜采用表面振动成型；型； 6.6.13

26、6.6.13 振捣时间宜按拌和物稠度和振捣部位等振捣时间宜按拌和物稠度和振捣部位等不同情况，控制在不同情况，控制在10s30s10s30s内，当混凝土拌和内，当混凝土拌和物物表面泛浆，基本无气泡溢出？表面泛浆，基本无气泡溢出？，可视为捣实。，可视为捣实。（控制浇筑振捣厚度最重要）（控制浇筑振捣厚度最重要） 棒式振捣器属于内置式，棒式振捣器属于内置式，对拌和物与模板之间的对拌和物与模板之间的空气排出难以解决空气排出难以解决，尤其是加入外加剂的混凝土，尤其是加入外加剂的混凝土41易出现离析的振捣方式易出现离析的振捣方式 6.6.16 6.6.16 在混凝土浇筑及静止过程中，应在混凝土浇筑及静止过程

27、中，应在混凝土在混凝土终凝前终凝前对浇筑面进行抹面处理对浇筑面进行抹面处理。 （混凝土的凝结时间是施工要求的主要（混凝土的凝结时间是施工要求的主要指标，确定初凝时间的贯入阻力为指标，确定初凝时间的贯入阻力为3.5MPa3.5MPa，终凝为，终凝为28.0MPa28.0MPa，一般处理混凝，一般处理混凝土面层应掌握混凝土失去塑性且进入初土面层应掌握混凝土失去塑性且进入初凝前，初凝后的混凝土是不允许扰动的凝前，初凝后的混凝土是不允许扰动的。436.76.7养护养护 养护的重要性（混凝土强度增长的必要养护的重要性（混凝土强度增长的必要条件之一）条件之一） 正确理解拆模后的及时养护正确理解拆模后的及时

28、养护44什么时候拆模？什么时候拆模？ 根据不同构件、不同季节、不同时间确定拆模时根据不同构件、不同季节、不同时间确定拆模时间，原则是保证拆模后内外的温差不大于间，原则是保证拆模后内外的温差不大于2020，降温速率不大于降温速率不大于3/3/天；天； 拆模后接触空气，相对湿度下降，一般拆模后接触空气，相对湿度下降，一般3 3天即开天即开始碳化，当有防止碳化要求时，应延迟拆模时间，始碳化，当有防止碳化要求时，应延迟拆模时间，或拆模后进行表面防护。或拆模后进行表面防护。 楼板必须在混凝土达到一定强度时拆模，避免过楼板必须在混凝土达到一定强度时拆模，避免过早上人、上料造成下部开裂。早上人、上料造成下部

29、开裂。养护的意义养护的意义 混凝土浇筑后在一定时间内用洒水及其他措施混凝土浇筑后在一定时间内用洒水及其他措施对外其露面保持适当温度和湿度，使混凝土有对外其露面保持适当温度和湿度，使混凝土有良好硬化条件而提高混凝土强度的工序。良好硬化条件而提高混凝土强度的工序。 良好的养护可以有效的减少混凝土的收缩开裂。良好的养护可以有效的减少混凝土的收缩开裂。 合理的养护方案能避免温差应力过大而产生的合理的养护方案能避免温差应力过大而产生的开裂。开裂。 季节性的施工要求应有不同的养护方法季节性的施工要求应有不同的养护方法 保证。保证。大体积混凝土的养护大体积混凝土的养护 6.7.76.7.7对于大体积混凝土，

30、养护过程应该对于大体积混凝土，养护过程应该进行温度控制，混凝土内部温度和表面进行温度控制，混凝土内部温度和表面温度差不宜超过温度差不宜超过2525，表面与外界温差，表面与外界温差不宜大于不宜大于2020。 6.7.86.7.8对于冬期施工的混凝土，养护应符对于冬期施工的混凝土，养护应符合下列规定：合下列规定： 1 1、日平均气温低于、日平均气温低于55时，不得采用浇时，不得采用浇水自然养护方法。水自然养护方法。477.17.1混凝土质量检验混凝土质量检验 7.17.1混凝土原材料质量检验混凝土原材料质量检验 7.1.17.1.1原材料进场时，应按规定批次验收型式原材料进场时，应按规定批次验收型

31、式检验报告、出厂检验报告或合格证等质量证明检验报告、出厂检验报告或合格证等质量证明文件，外加剂产品回应有使用说明书。文件，外加剂产品回应有使用说明书。 7.1.27.1.2混凝土原材料进场时应进行检验，随机混凝土原材料进场时应进行检验，随机抽取。抽取。 7.1.37.1.3检验批量应符合下列规定：检验批量应符合下列规定：487.27.2拌和物性能检验拌和物性能检验 7.2.17.2.1在搅拌地点和浇筑地点分别抽样检在搅拌地点和浇筑地点分别抽样检测。测。 7.2.27.2.2拌和物应符合拌和物应符合“拌和物拌和物”一章节的一章节的要求。要求。 7.37.3硬化后混凝土性能检测硬化后混凝土性能检测

32、49条文说明 2.1.12.1.1考虑到硅酸盐和普硅酸盐中的混合材考虑到硅酸盐和普硅酸盐中的混合材较少，所以适合于配置高强混凝土。对于配较少，所以适合于配置高强混凝土。对于配制大体积混凝土用的低热水泥，有利于限制制大体积混凝土用的低热水泥，有利于限制由于温度应力引起的裂缝。由于温度应力引起的裂缝。 混凝土最高温度的产生是由拌和物的绝热温混凝土最高温度的产生是由拌和物的绝热温度度+ +浇筑温度。浇筑温度。 主要看结构的强度等级；一次浇筑厚度；浇主要看结构的强度等级；一次浇筑厚度；浇筑时的环境温度；浇筑工艺和速度；筑时的环境温度；浇筑工艺和速度； 养护形式；施工进度等因素养护形式；施工进度等因素5

33、0 2.1.22.1.2将细度要求作为选择性的指标，将细度要求作为选择性的指标，说说明不了解水泥细度的重要性。按现代水明不了解水泥细度的重要性。按现代水泥生产的指标控制，细度已经是严重影泥生产的指标控制，细度已经是严重影响混凝土拌和物和硬化后的性能的重要响混凝土拌和物和硬化后的性能的重要因素。因素。 2.2.12.2.1不仅包括骨料一般质量及检验方不仅包括骨料一般质量及检验方法，还应包括不同强度等级和耐久性条法，还应包括不同强度等级和耐久性条件下对骨料的要求。（重要条款应在主件下对骨料的要求。（重要条款应在主文内）文内）51 3.2.3现在粗骨料的加工技术条件和工艺及经济现在粗骨料的加工技术条件和工艺及经济利益，很难生产出所谓的连续级配且合格的骨料利益，很难生产出所谓的连续级配且合格的骨料。 现在的骨料的空隙率很难有最早生产的质量结果现在的骨料的空隙率很难有最早生产的质量结果，所以作为一个标准不应该还用陈旧的且不变的，所以作为一个标准不应该还用陈旧的且不变的观念或是不变的思维方式，来要求或是限制已经观念或是不变的思维方式，来要求或是限制已经进步了的技术发展。进步了的技术发展。 骨料最主要的作用还是体积稳定性的问题，但不骨料最主要的作用还是体积稳定性的问题，但不是坚固性（岩石强度与混凝土强度），按现在混是坚固性（岩石强度与混凝土强度），按现在混凝土性能要求
