1、Good is good, but better carries it.精益求精，善益求善。uA先简支后连续梁桥核心提示：近年来，随着钢铰线、锚固体系的不断更新和发展，以及其他新技术的应用，使先简支后连续梁桥得到更大的发展核心提示：近年来，随着钢铰线、锚固体系的不断更新和发展，以及其他新技术的应用，使先简支后连续梁桥得到更大的发展。 -近年来，随着钢铰线、锚固体系的不断更新和发展，以及其他新技术的应用，使先简支后连续梁桥得到更大的发展。一、先简支后连续梁桥发展概况先简支后连续梁桥的广泛应用始于上世纪80年代中期。随着交通运输的发展，为减少桥上伸缩缝，使行车更舒适、安全，现在采用最多的梁桥结构形

2、式有两种：一种为桥面连续的简支梁桥，伸缩缝最大间距达100米左右；另一种为先简支后连续梁桥，此种结构伸缩缝最大间距可达500米，相对桥面连续简支梁桥，缩缝更少。先简支后连续梁桥作为一种连续梁桥，具有造价低，整体性好，建筑高度低，刚度大，桥面接缝少，质量容易控制等优点。由于支点处采用了现浇湿接缝的技术措施，可通过现浇段混凝土宽度，底面坡度等满足斜、弯、坡桥的变梁长及支座顶变高度的构造要求，此结构更适合斜、弯、坡桥。二、先简支后连续梁桥的应用范围及分类先简支后连续梁桥，主要应用于跨径在1335米，吊装重量小于70吨的中小跨径桥梁。 先简支后连续梁桥，按桥墩支座多少分为两种：桥墩单排支座和桥墩双排支

3、座连续梁桥；按预应力度划分为全预应力和部分预应力连续梁桥。先简支后连续双排支座梁桥，由于采用双排永久支座，施工方便，连续处开裂后修补容易，湿接缝处剪力小等优点；缺点是结构受力不明确，支座易产生托空和上拔力。先简支后连续单排支座桥，优点是结构受力明确，支座不托空；缺点增加了临时支座和结构体系转换，湿接缝处剪力较大。先简支后连续全预应力梁桥，此结构优点是抗裂性能好，刚度大；缺点是反拱长期不断发展，预压区混凝土由于长期处于高压应力状态下，会因徐变而使反拱不断增长，造成桥面不平，影响正常使用。同时由于预应力度过大，也易引起沿管道方向负弯矩区的纵向裂缝。先简支后连续部分预应力梁桥，又分为跨中为部分预应力

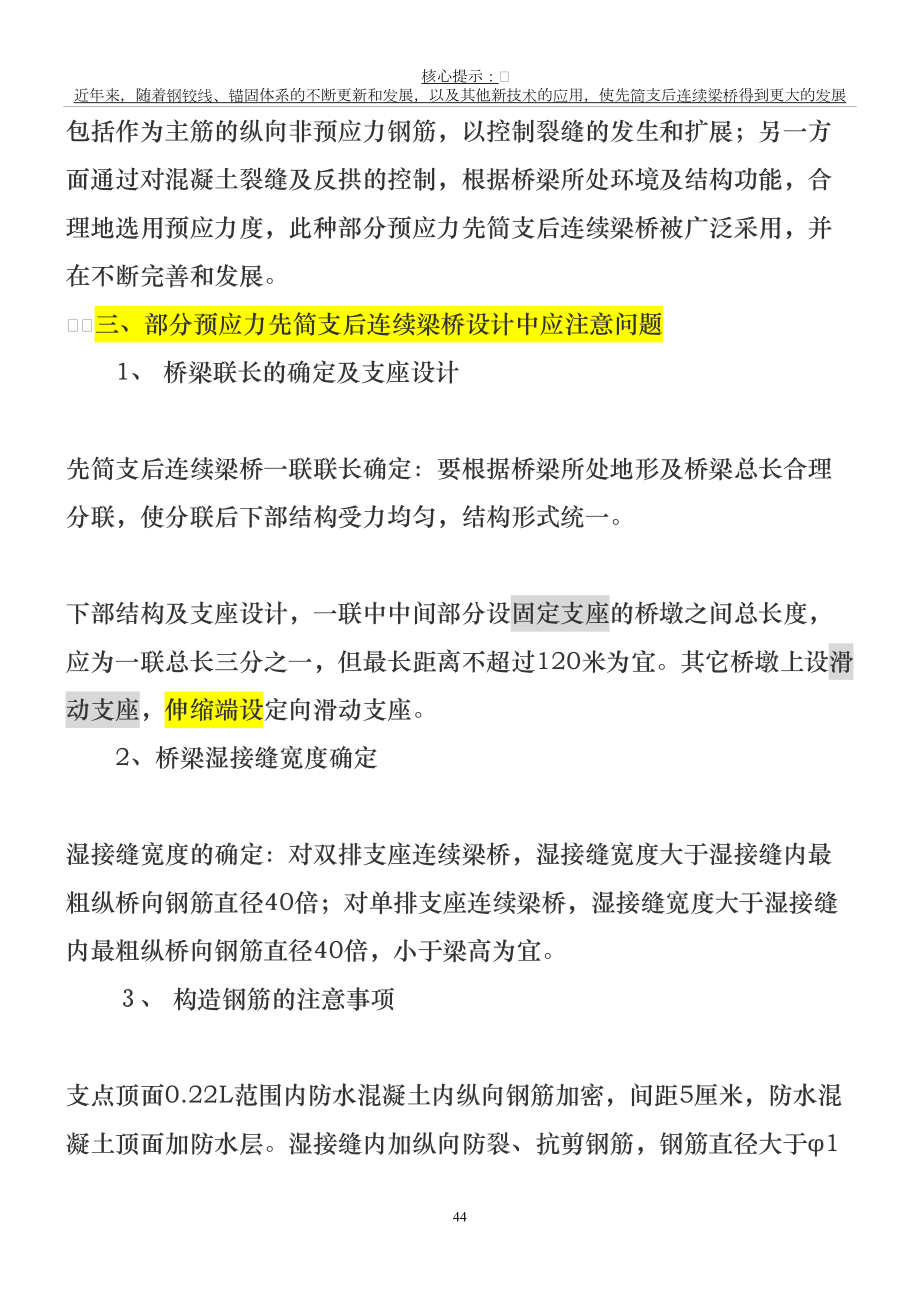

4、、支点为普通混凝土连续梁桥，此种结构是支点顶面配普通钢筋，由于普通钢筋太多太密，焊接较多，此处混凝土及焊缝质量不易保证，构造较难处理，顶层混凝土易开裂，产生渗水使钢筋锈蚀，优点施工方便。第二种为跨中、支点都为部分预应力混凝土A类构件连续梁桥，此种结构吸取了钢筋混凝土结构的经验，一方面在结构的不同部位配置适量的非预应力钢筋，包括作为主筋的纵向非预应力钢筋，以控制裂缝的发生和扩展；另一方面通过对混凝土裂缝及反拱的控制，根据桥梁所处环境及结构功能，合理地选用预应力度，此种部分预应力先简支后连续梁桥被广泛采用，并在不断完善和发展。三、部分预应力先简支后连续梁桥设计中应注意问题1、 桥梁联长的确定及支座

5、设计先简支后连续梁桥一联联长确定：要根据桥梁所处地形及桥梁总长合理分联，使分联后下部结构受力均匀，结构形式统一。下部结构及支座设计，一联中中间部分设固定支座的桥墩之间总长度，应为一联总长三分之一，但最长距离不超过120米为宜。其它桥墩上设滑动支座，伸缩端设定向滑动支座。2、桥梁湿接缝宽度确定湿接缝宽度的确定：对双排支座连续梁桥，湿接缝宽度大于湿接缝内最粗纵桥向钢筋直径40倍；对单排支座连续梁桥，湿接缝宽度大于湿接缝内最粗纵桥向钢筋直径40倍，小于梁高为宜。、 构造钢筋的注意事项支点顶面0.22L范围内防水混凝土内纵向钢筋加密，间距5厘米，防水混凝土顶面加防水层。湿接缝内加纵向防裂、抗剪钢筋，钢

6、筋直径大于12。总之，先简支后连续梁桥结构刚度大，钢材和混凝土用量相对较少；由于主体机构采用预制构件，因此施工简便且砼的收缩和徐变对梁的挠度和次内力影响较小；同时大大减少了伸缩缝的数量，增强了结构的整体性和行车舒适性，并改善外观质量。目前，先简支后连续的结构得到了广泛的应用，且取得了良好的经济效益和社会效益。湿接缝：指预应力混凝土梁体分块预制，悬臂拚装成大跨度连续梁，梁体间采用现浇混凝土把梁块连成整体的接缝编辑本段干接缝概述干接缝：预制好的砼用特殊的黏合剂粘上的 在干接缝施工中,节段之间一般选用无溶剂型环氧树脂胶结剂将相邻的2块梁段粘结成一个整体,它主要起润滑、锚栓、防水、传递应力等作用。编辑

7、本段湿接缝与干接缝预应力混凝土梁体段间的接缝主要分干接缝和湿接缝,在不会出现冰冻稳定或使用了体外索时,可采用干接缝,干接缝比湿接缝安装要快.预制节段采用干接缝不能实现完全水密封性,会影响后继预应力压浆的质量,降低了预应力索的防腐效果.因此,在雨水区及沿海区域一般都采用湿接缝,它不仅适于体内索,也适于体外索.湿接缝能弥补节段接合面的细小缺陷,密封性好,能有效防止水汽入侵。干接缝不能承受任何拉力;湿接缝可承受一定拉力。连续梁桥： (lian xu liang qiao) continuous beam bridge两跨或两跨以上连续的梁桥，属于超静定体系。连续梁在恒活载作用下，产生的支点负弯矩对跨

8、中正弯矩有卸载的作用，使内力状态比较均匀合理，因而梁高可以减小，由此可以增大桥下净空，节省材料，且刚度大，整体性好，超载能力大，安全度大，桥面伸缩缝少，并且因为跨中截面的弯矩减小，使得桥跨可以增大。编辑本段桥梁结构连续梁桥是中等跨径桥梁中常用的一种桥梁结构，预应力混凝土连续梁桥是其主要结构形式，它具有接缝少、刚度好、行车平顺舒适等优点，在30-120m跨度内常是桥型方案比选的优胜者。而横张预应力混凝土技术在T型梁、箱型梁、空心板桥三座常规跨径简支梁桥中的应用，取得了明显的技术经济效益。为拓宽横张预应力技术的应用范围，将其应用到更大跨度的连续梁桥中就显得尤为必要了。主梁是连续支承在几个桥墩上。在

9、荷载作用时，主梁的不同截面上有的有正弯矩，有的有负弯矩，而弯矩的绝对值均较同跨径桥的简支梁小。这样，可节省主梁材料用量。连续梁桥通常是将35孔做成一联，在一联内没有桥面接缝，行车较为顺适。连续梁桥施工时，可以先将主梁逐孔架设成简支梁然后互相连接成为连续梁。或者从墩台上逐段悬伸加长最后连接成为连续梁。近一、二十年，在架设预应力混凝土连续梁时，成功地采用了顶推法施工，即在桥梁一端（或两端）路堤上逐段连续制作梁体逐段顶向桥孔，使施工较为方便。连续梁桥主梁内有正弯矩和负弯矩，构造比较复杂。此外，连续梁桥的主梁是超静定结构，墩台的不均匀沉降会引起梁体各孔内力发生变化。因此，连续梁一般用于地基条件较好、跨

10、径较大的桥梁上。1966年建成的美国亚斯托利亚桥，是目前跨径最大的钢桁架连续梁桥，它的跨径为376米。 开放分类： 工业技术轨道交通理工学科道路工程术语建简支梁桥简支梁桥： (jian zhi liang qiao) simple-supported beam bridge由一根两端分别支撑在一个活动支座和一个铰支座上的梁作为主要承重结构的梁桥。属于静定结构。是梁式桥中应用最早、使用最广泛的一种桥形。其构造简单，架设方便，结构内力不受地基变形，温度改变的影响。混凝土简支梁按施工工艺分为整体式和装配式（分片式）两大类。整体式简支梁，其横向刚度大，稳定性好。由于受运梁设备起吊能力的限制，整体式梁一

11、般适用于就地浇筑；而装配式简支梁则是目前广泛采用的桥梁类型。混凝土简支梁按承重结构（梁）的横截面形式，可分为板桥、肋梁桥和箱型梁桥。名句赏析！不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。_佚名越人歌人生若只如初见，何事秋风悲画扇。_纳兰性德木兰词拟古决绝词柬友十年生死两茫茫，不思量，自难忘。_苏轼江城子乙卯正月二十日夜记梦只愿君心似我心，定不负相思意。_李之仪卜算子我住长江头玲珑骰子安红豆，入骨相思知不知。_温庭筠南歌子词二首 / 新添声杨柳枝词曾经沧海难为水，除却巫山不是云。_元稹离思五首其四愿得一心人，白头不相离。_卓文君白头吟去年今日此门中，人
