1、综合管线施工方案一、工程概况:金桂大道位于恩施市城区,是恩施市一条重要的城市主干道,起于饲料厂,止于209国道桂花村,全长5.8公里。第一标段起止里程为k0+000至k2+240,全长2.24公里,主要工程内容为路基、路面、排水及综合管线工程等。综合管线工程包括:电力管沟、电信管沟、给水管道和燃气管道等。各管沟、管线平面位置为:道路中心线到道路左右两边各24.3米的位置为电力管沟;道路中心线到道路左右两边各22.2米的位置为电信管沟;道路中心线到道路左边20.5米的位置为给水管道;道路中心线到道路右边20.5米的位置为燃气管道。各管沟、管道埋深,位置,断面尺寸见下图:管沟、管线断面图综合管线布

2、置、横穿发生矛盾时,按以下原则施工:1、压力管让无压管;2、管径小的让管径大的;3、可弯曲的管让不可弯曲的管;4、临时的让永久的;5、工程量小的让工程量大的;6、新建的让已有的;7、检修次数少的方便的让检修次数多的不方便的;8、各种管线布置的水平净距与垂直净距,尽可能按各专业规范要求施工,特殊情况采取措施做特殊处理。在道口与管线过街处,为避免多处相交,在高程上进行了调整,主要原则是支管避让干管与管沟,给水避让无压管,电力支管与其它管线相交处,电力管线应采取相应的保护措施处理。在横穿规划道口处,各管线、管道的平面布置,标高及发生矛盾时的施工处理均见(附图二)。二、主要工程量及材料:1、电力管沟电

3、力管沟距道路中心线24.3米,沿金桂大道两边埋设,管沟分为型电缆沟和横穿排管。在规划道口和道路横穿部位采用排管,其它均采用型电缆沟。道路左侧型电缆沟长度为1989.02米,道路右侧型电缆沟长度为1981.02米。排管总长为631米。在规划道口处排管与型电缆沟连接采用电力电缆管沟结合井。电力电缆管沟结合井在共27处。型电缆沟:垫层为80mm厚的碎石;底板为C20砼厚度200mm;墙身为M7.5水泥砂浆砌MU10砖墙,墙宽370mm,墙高为970mm ,采用五顺一丁的防水砖墙砌法。沿沟长每800mm埋设电缆支架,两边错开布置。压顶采用C20砼,在压顶上面安设钢筋混凝土盖板,盖板厚度为120mm。(

4、详见电缆沟断面图) 16孔电力排管:垫层分为两层,下层为80mm厚的碎石;上层为C15砼垫层;混凝土包封采用HPB235级热轧钢筋,混凝土强度等级为C20。电缆管为PVC-C电缆管1605mm。电力、电缆施工中型电缆沟、电力电缆沟结合井、16孔电力排管的具体平面布置位置见(附图一)。电力电缆沟结合井预埋构件见下表:构件材料长度(米)数量/每个结合井备注扁钢接地体-505扁钢36.291热镀锌垂直接地体5052500角钢2.55热镀锌接地端子3热镀锌角钢支架L7583130角钢3.132角钢主架L505950角钢0.954角钢层架L304300角钢0.3016电缆管PVC-C电缆管1105mm4

5、排水管753mmPVC-U排水管1从积水坑通向道路排水管2、电信管沟:电信管沟布置于道路两侧,均距道路设计中线22.2米处,主线管道规模为12孔。一般人行道下通信管道采用10孔双壁波纹管( 1104mm)与2孔梅花形PVC-U多孔管组合;横穿车行道及规划道口处的通信管道采用10孔YBB 1005mm玻璃钢管与2孔梅花形PVC-U多孔管组合。为了满足日后发展的用户需求及避免对电缆沟的破环,每个手孔井处均埋设用户分支管(2孔YBB 100 5mm玻璃钢管)穿过电缆沟至道路外边线(至边线外0.5米考虑)。12孔管道的排列形式为4孔/层3层;2孔横穿管道的排列形式为2孔/层1层。电信管沟在标段,起止里

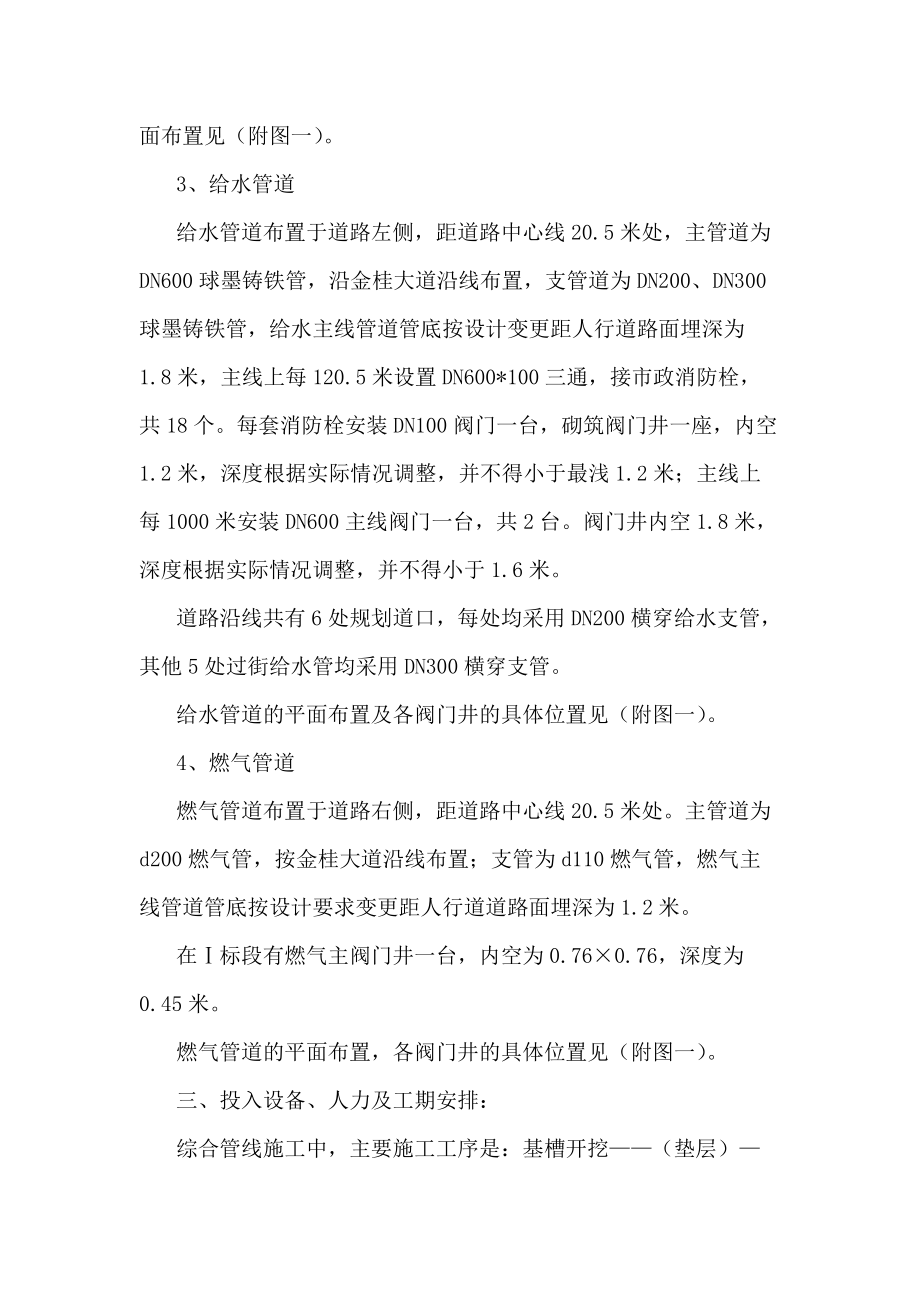

6、程为k0+003.39-k2+240,其中横穿道路电信管沟有6道,横穿规划道口电信管沟有6道,其它为一般人行道下电信管沟,具体施工时按信息管道平面布置图施工。在k0+003.39-k2+240段,一共有手孔井37个;小号三通人孔井12个;小号直通人孔井13个。信息管道工作井的种类,以及管道在道路、规划道口横穿的平面布置见(附图一)。3、给水管道给水管道布置于道路左侧,距道路中心线20.5米处,主管道为DN600球墨铸铁管,沿金桂大道沿线布置,支管道为DN200、DN300球墨铸铁管,给水主线管道管底按设计变更距人行道路面埋深为1.8米,主线上每120.5米设置DN600*100三通,接市政消防

7、栓,共18个。每套消防栓安装DN100阀门一台,砌筑阀门井一座,内空1.2米,深度根据实际情况调整,并不得小于最浅1.2米;主线上每1000米安装DN600主线阀门一台,共2台。阀门井内空1.8米,深度根据实际情况调整,并不得小于1.6米。道路沿线共有6处规划道口,每处均采用DN200横穿给水支管,其他5处过街给水管均采用DN300横穿支管。给水管道的平面布置及各阀门井的具体位置见(附图一)。4、燃气管道燃气管道布置于道路右侧,距道路中心线20.5米处。主管道为d200燃气管,按金桂大道沿线布置;支管为d110燃气管,燃气主线管道管底按设计要求变更距人行道道路面埋深为1.2米。在标段有燃气主阀

8、门井一台,内空为0.760.76,深度为0.45米。燃气管道的平面布置,各阀门井的具体位置见(附图一)。三、投入设备、人力及工期安排:综合管线施工中,主要施工工序是:基槽开挖(垫层)管道埋设安装砖墙井砌筑沟槽回填。根据电力管沟、信息管沟、燃气管道和给水管道的工程量,和实际工期要湖北省恩施金桂大道工程项目求,现投入以下设备:序号机械和设备规格型号数量生产能力备注挖掘机自卸汽车混凝土搅拌机砂浆搅拌机打夯机潜水泵啄木鸟红砂岩段开挖基槽电焊机工期安排:本次综合管线施工,燃气管道、给水管道由我项目部负责沟槽开挖,沟槽回填;燃气公司、给水公司负责管道安装。电力管沟,信息管沟由我项目部进行管沟开挖、电缆沟砌

9、筑、结合井施工、信息管道埋设、信息井砌筑。所以影响工期的是电力管沟、信息管沟施工。序号名称工程量定额人力工期电缆支架29776个500个/天660电缆沟砌筑2850.49m360m3/天砖瓦工20个小工0个50电力工作井27个电信工作井62个根据工程量,考虑施工进度,我们综合管线施工工期预计为60天。其中投人力为:砖瓦工30人,杂工40人,模板工5人。四、主要施工方法:根据施工总工程量,并考虑路面结构层施工及征地拆迁等因素,我们将综合管线施工划分为三个施工段:k2+240k1+520为施工段,预计工期20天;k1+520k0+800为施工段,预计工期20天;k0+800k0+000为施工段,预

10、计工期20天。1、总体布置:本次综合管线施工,包括电力管沟、信息管沟、燃气管道和给水管道。由于各管线中心线间距较小,开挖深度接近,我们采用统一开挖、分别预埋、统一回填的施工方案。统一开挖:在施工前,先由技术人员和测量人员熟悉图纸,明确各管线平面位置及竖向沟槽标高。开挖前,对各管槽及工作井进行定位放线,开挖采用人工和机械结合的方式挖槽,沟槽开挖时,槽底留10-20cm,人工清底。若开挖处于黄土段,边坡坡度按机械开挖1:0.33 放边坡;若开挖处于砂土段,边坡按机械开挖1:1放坡,按规范要求预留工作面宽度。为保证基底土质强度和稳定性,施工时不得超挖、不得扰动,当出现超挖或扰动时,必须按规范进行处理

11、。因沿线地下水位较高,为保证基底处于无水状态,并保证基槽施工人员的安全,基槽开挖可根据现场实际地形及地基情况加大放坡坡度,局部可设置引水沟和集水坑,以便采用水泵进行排水。考虑恩施本地气候以阴雨为主,沟槽开挖后须及时进行预埋安装并回填,并形成开挖埋设回填的流水施工作业。防止开挖段过长,无法及时下管和回填,导致因雨水冲刷浸泡造成沟槽塌方和积水。开挖断面按下图施工(此图为标准断面图,指管沟、管道在一般人行道下。当管沟管道在规划道口、横穿道路时,开挖断面以交点图为准): 综合管沟开挖标准断面图 分别预埋:基槽开挖完毕后,经有关单位验槽合格,开始管道垫层、管道安装、工作井砌筑施工。管沟施工,根据各管线的

12、设计要求先进行垫层施工,在垫层施工中,控制垫层标高、平整度。垫层施工完毕,开始管沟砌筑与管道预埋,砌筑管沟之前,在垫层上放出管沟中线及边线。砌筑用砖必须用水浸透、砂浆饱满、上下砖错缝,格按照设计规范施工,具体施工时,砌筑结构按规范偏差施工,见附表(砖砌结构允许偏差)。管道安装施工种根据燃气、给水管道的埋深,由燃气公司、给水公司进行管道预埋。工作井施工,由于综合管线施工中,存在电力、电缆结合井、信息手孔井、小号三通人孔井、小号直通人孔井、燃气主阀门井、给水主阀门井、消防三通井等,在施工前,技术人员与施工人员必须熟悉图纸和规范。在工作井施工中,确定各井的平面位置及结构形式、在工作井垫层上弹出中线与

13、砌筑边线,在具体施工时必须明确各井的功能与结构,按照图纸和各管线的施工规范施工。统一回填:当各管线施工完毕,经有关单位验收合格后,开始基槽回填。为保证回填土的质量,试验室须及时检验回填土的含水量及密实度。管沟、管道上部0.5m范围内用人工夯填,每层填土厚度不得大于30cm。每层回填、夯实完毕,必须检验合格后方可进行下层土回填。回填和夯实时,避免碰撞管道及工作井砌筑砖墙。砖砌结构允许偏差项目允许偏差(mm)检验频率检验方法范围点数轴线位置20每个构筑物2用经纬仪测量,纵、横向各计点高程202用水准仪测量尺寸0.5%L(D)2用尺量墙面垂直度每层5每个构筑物每层4用垂线检验4用m直尺或小线量取量最

14、大值预埋件预留孔位置5每件(孔)1 用尺量本次综合管线施工中,电力、电缆管沟支架与盖板,信息手孔井、小号三通人孔井、小号直通人孔井、燃气主阀门井、给水主阀门井、消防三通井盖板均采用预制结构。在构件预制时,须严格按照各管沟、管道图纸和规范要求进行,预制时,技术人员和试验人员控制好各预制构件的尺寸和钢筋型号等级和砼配合比。由于预制构件种类、数量较多,为了便于施工,不影响施工进度,预制构件须提前预制,在预制过程中须对构件名称、预制日期进行标示,防止混用错用。施工队配合试验室按各管沟、管道的规范要求做好各预制构件的材料报审、混凝土试件的制作、养护、送检等工作。预制构件时,每道工序都必须经质检合格后方可

15、进入下一道工序。预制构件检验规范见下表,施工队严格按照规范预制。预制构件尺寸的允许偏差及检验方法项目允许偏差(mm)检验方法长度板、梁+10,-5钢尺检查墙板5薄腹梁、桁架+15,-10宽度、高(厚)度板、梁、墙板、薄腹梁、桁架5钢尺量一端及中部,取其中较大值侧向弯曲板、梁L/750且20墙板、薄腹梁、桁架L/1000且20拉线、钢尺量最大侧向弯曲处预埋件中心线位置10钢尺检查螺栓位置5螺栓外露长度+10,-5预留孔中心线位置5钢尺检查预留洞中心线位置15钢尺检查主筋保护层厚度板5钢尺或保护层厚度测定仪量测梁、墙板、薄腹梁、桁架3对角线差板、墙板10钢尺量两个对角线表面平整度板、墙板、梁52m

16、靠尺和塞尺检查预应力构件预留孔位置梁、墙板、薄腹梁、桁架3钢尺检查翘曲板L/750调平尺在两端量测墙板L/10002、分项施工:、电力管沟:在电力、电缆管沟施工中,所有横穿电力沟底的燃气支管、给水支管、横穿污水管、横穿雨水管、电信手孔井预埋用户分支管必须先施工完毕后,再开始电力沟、电力16孔排管、结合井施工。横穿电力沟下部各管道的平面位置,标高均见附图一和附图二。在电力沟下横穿的其它管线须满足安全净距要求0.5米(横穿管道顶到电缆线底),其它管线不可横穿电缆沟、电缆井。电力管沟施工顺序为:测量放线(包括型电缆沟中心线、工作井边框线、16孔电力排管中心线)电缆沟、工作井、16孔电力排管开挖施工所

17、有横穿电缆沟底的各种管道,预埋分支用户管施工电缆结合井及型电缆沟底的垂直接地体、水平接地体和接地端子打电缆沟、工作井垫层垫层上放出电缆沟、结合井的砌筑线、在砌筑线上标明电缆支架的平面布置位置砌筑电缆沟、电缆结合井,并根据图纸安装相应的预制、预埋构件施工压顶、圈梁、过梁盖电缆沟盖板。在具体施工中须注意的问题:、型电缆沟:电缆沟沟底须朝给排水方向放坡,最小设计坡度为0.5% ,在电缆沟排水方向设R75的集水槽,倾斜方向与道路排水管沟相同,在电缆沟横跨路基涵洞处设积水坑并用排水管与其连通。、电力、电缆管沟结合井:钢制电缆支架及接地体装置必须采用热镀锌钢材,焊接和外露部位必须做防腐处理。在集水坑中铺设

18、排水管,须在工作井垫层施工中预埋。在电缆工作井施工时,要注意电缆结合井一端接入16孔电力排管,另一端接入型电缆沟,要分别考虑结合井两端接入管道的做法与预留。具体做法见(电力电缆管沟结合井施工图)。、16孔电力排管:施工时要求浇下层管位固定后再往上浇,直至顶部,分期浇筑的时间不得超过终凝期,路面施工须在相应位置作出标志;PVC-C电缆管采用插接或短管套接,在接触面上均需涂以胶合剂,以保证连接牢固、密封良好。每段的接头要错开布置,采用配套附件中间接头及管堵,应保证连接严密,不得有砼砂浆渗入;管群埋设好后,每孔预留8铁丝一根;底部加80mm碎石垫层。补充说明:电缆沟、电缆井、电力排管基础施工开挖后基

19、坑为软质土时,应在基础底部加铺300-500mm厚的毛石垫层。、信息管沟:信息管沟施工时,所有横穿信息管沟下的电力管线、燃气支管道、给水支管道、路面横穿雨水管、路面横穿污水管必须施工完毕。信息管沟的施工顺序为:测量放线,包括12孔信息管道中线、手孔井、小号三通人孔井、小号直通人孔井边框线开始信息管道、工作井的开挖施工所有横穿信息沟底的管线施工12孔信息管道垫层和各种工作井垫层、预埋用户分支浇筑12孔信息管道、砌筑信息工作井盖工作井盖板,回填。在施工中须注意的问题:、根据附图一确定12孔信息管道在人行道、横穿路面、横穿规划道口的埋深与信息管的种类,即:在一般人行道下,管底埋深为1.03米(到人行

20、道路面),信息管种类为10孔双壁波纹管(1104mm)与2孔梅花形PVC-U多孔管组合;横穿车行道管底埋深为1.20(到车行道路面)米,通信管道采用10孔1005mm玻璃钢管与2孔梅花形PVC-U多孔管组合;横穿规划道口管底埋深为1.40米(到人行道路面),通信管道采用10孔 1005mm玻璃钢管与2孔梅花形PVC-U多孔管组合。、根据附图一确定各施工井的种类,平面位置。手孔井、小号三通人孔井、小号直通人孔井要根据信息管道施工图分别施工。特别在手孔井施工中,注意用户预留分支管的预留。、工作井墙身预留管孔应与管道同步施工,以保证顺利对接;所有工作井排水均采用d200的PVC排水管就近排入附近的雨水井中。、燃气管道:燃气管道在施工时,根据附图一和附图二确定管道的平面位置和管底标高,燃气在一般人行道下,沟槽为1.2米。燃气管道一般在电力、信息管道垫层下穿过,所以在施工时要提前施工完路面横穿管道,以免影响其它管线施工。在标段k0+157.92处,安装主阀门井,具体做法见燃气阀门井施工图。、给水管道:给水管道在施工时,根
