熙彩通公交LED广告屏集群控制方案

1、公交车LED广告屏集群控制方案基于熙彩通LED广告传媒专用系统V1.01. 系统概述熙彩通广告集群控制系统是LED广告传媒专用系统。使用熙彩通LED广告传媒集群发布系统可以完美实现公交车广告屏集群控制及广告发布。系统客户端提供基于BS架构的LedCloud云多媒体广告发布平台，集成了多用户及多终端的在线远程管理及广告编排发布等功能，终端采用熙彩通T系列全彩异步控制卡，集成了有线及3G无线的互联网接入方式，一体化设计，无需外接任何设备即可接入互联网。图1.1 系统原理示意图 终端显示屏服务器 互联网终端显示屏客户端云管理、发布平台 如图1.1所示，用户只需能够访问互联网即可实现远程对公交车LED

2、显示屏的控制及广告编排发布，使用熙彩通独有的广告自动编排技术，客户可以在线进行自动广告编排，包括设置广告播放间隔时间，自动插入招商广告及广告档期冲突检测等功能。大大的简化了广告编排发布流程，从而真正的实现所谓的一键编排、一键发布的用户体验。另外采用该技术可以在无需外接GPS模块的情况下实现多终端同步显示功能，广告可以按照用户指定的时间点及播放时间间隔进行播放，所有终端同步显示。2. 系统特点1） 业内第一款跨平台的云发布平台支持windows iOS 安卓系统，在2014年的深圳广博会上，熙彩通是唯一一家提供ipad现场体验的公司；基于阿里云的LedCloud云端广告集群管理发布平台，纯BS架

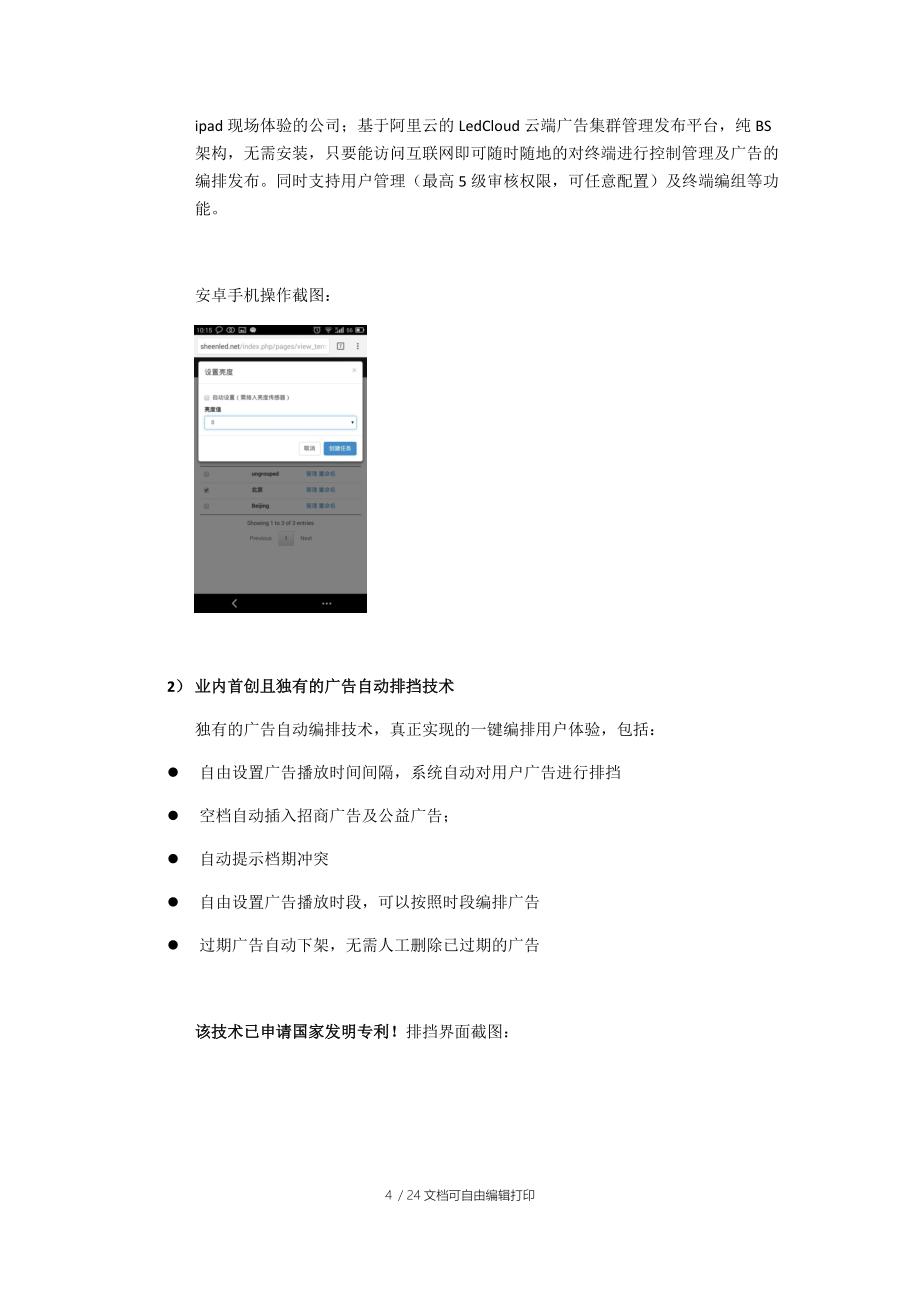

3、构，无需安装，只要能访问互联网即可随时随地的对终端进行控制管理及广告的编排发布。同时支持用户管理（最高5级审核权限，可任意配置）及终端编组等功能。安卓手机操作截图：2） 业内首创且独有的广告自动排挡技术独有的广告自动编排技术，真正实现的一键编排用户体验，包括：l 自由设置广告播放时间间隔，系统自动对用户广告进行排挡l 空档自动插入招商广告及公益广告；l 自动提示档期冲突l 自由设置广告播放时段，可以按照时段编排广告l 过期广告自动下架，无需人工删除已过期的广告该技术已申请国家发明专利！排挡界面截图：3） 一键发布功能：真正意义上的群发功能。 多个终端只需发送一次数据，群发和单发的速度一样。可以

4、按照终端或者终端组进行发布，可以指定广告发布时间，可以实时插播通知信息等4） 设置简单，操作方便。熙彩通广告编排及发布系统是LED广告传媒专用系统，从广告传媒用户实际需求出发，本着用户体验至上的设计理念，不断创新和完善产品细节，因为专业，所以值得信赖。5） 无需外接GPS模块即可实现多终端同步显示。广告可以按照用户指定的时间点及播放时间间隔进行播放，所有终端同步显示6） 板载集成3G/4G模块一体化硬件设计，无需外接任何设备即可实现LED显示终端有线或者无线方式的互联网接入； 3. 熙彩通H系列异步全彩控制卡硬件介绍图3.1 产品外观图H系列控制卡为户外全彩屏设计，具有如下特点：1、 集成3G

5、，支持windows、安卓和苹果系统控制端远程管理2、 支持多种通讯类型：网口、U盘、3G和WIFI3、 可级联接收卡，最大带载5.12万点，最佳320*256，灰度等级655364、 板载4G内存，支持存储4小时以上视频节目5、 支持USB声卡输出音频接口，建议外接有源功放设备，效果更佳6、 选配温度、湿度传感器实时显示，亮度自动调节3.1 外形孔位和接口图3.2 控制卡H1外形孔位图天线接口50PIN LED接口5V电源USB接口百兆网口千兆网口GPS接口图3.3 控制卡H1接口说明具体接口说明见表3.1：表3.1控制卡H1接口说明接口数量说明5V电源1外接5V直流电源千兆网口1用于连接接

6、收卡百兆网口1用于连接用户计算机USB接口2用于连接U盘、USB声卡等50 Pin LED接口2用户连接LED接口板天线接口1用于连接3G外接天线3.2 连接示意可以使用网线直接连接或者通过交换机/路由器连接控制卡和电脑。发送卡和接收卡之间通过千兆网线连接无线网络 互联网 虚拟服务器图3.4 控制卡T3连接示意图3.3 发送卡指示灯及按钮说明图3.5 发送卡指示灯及按钮具体说明见下表：表3.2 发送卡指示灯及按钮说明名称类型说明POWER指示灯电源指示灯：常亮表示电源已接通RUN指示灯运行指示灯：闪烁表示运行正常ALM指示灯异常警告灯：详见恢复出厂设置G-NET指示灯千兆网指示灯：闪烁表示千兆

7、网有数据传输NET指示灯百兆网指示灯：闪烁表示百兆网有数据传输TEST按钮详见：测试屏幕及恢复出厂设置4. LedCloud LED多媒体广告发布平台介绍LedCloud3.0 LED车载广告发布平台是为LED车载广告应用量身定做的云终端管理及广告发布平台。集成了终端在线管理及广告发布，具有在线编辑节目、3G无线通讯、用户权限管理、实时插播通知信息、3G流量统计等功能.4.1注册并用户打开浏览器（推荐使用google chrome 浏览器），输入网址：http:/点击注册按钮：按照提示注册成功之后，将用户名告知售后人员，等待系统管理员激活用户后即可登陆系统。4.2 添加终端控制卡点击“添加新终

8、端”按钮添加你想要通过平台来控制的控制卡序列号在控制卡的标签上可以看到，初始密码为123456添加成功后，刷新页面，可以在终端列表中看到刚刚添加的控制卡：4.3管理终端控制卡点击控制卡并点击管理按钮，进入终端管理页面，在系统信息页可以看到控制卡当前信息，包括版本号，存储空间状态，亮度值以及3G信号强度信息等在任务管理页可以看到当前任务以及以前执行过的任务的信息和状态，点击添加任务按钮，可以选择给终端添加一个任务。添加完成后，会显示任务处于等待执行状态。任务状态为执行中，表示任务正在执行。任务状态变为成功，表示任务已经执行成功。在终端密码页中可以修改终端的名称以及密码，终端的初始密码为12345

9、6：在系统日志页可以看到终端的错误日志4.4 终端实时位置监控在终端页面点击查看地图按钮可以实时监控移动终端的位置注：该功能需加装GPS模块4.5用户账户管理点击右上角的用户名，可以进入用户账户管理页面，这里可以进行修改密码修改等操作。5. 广告自动排挡技术介绍特有的广告编排功能，可以指定广告的间隔时间，系统自动排挡，并且在空闲的档期中插入招商广告，系统会自动检查档期冲突，过期广告自动下架，该技术属业界首创，已申请国家发明专利！ 5.1 新建排挡 切换到节目页面：在节目页面点击新建按钮，输入屏幕尺寸及节目名称：5.2 添加广告在编辑界面点击新建，打开广告参数设置：接下来，在默认参数栏中设定广告
