机械设计基础复习题1 (4)

1、姓名 学号 班级 齿轮、蜗杆传动及轮系一、 填空题：1、 斜齿圆柱齿轮的重合度_直齿圆柱齿轮的重合度，所以斜齿轮传动_，承载能力_，可用于_的场合。2、 一标准直齿圆柱齿轮的齿距为15.7mm，齿顶圆直径为400mm,则该齿轮的齿数为_。3、 标准外啮合斜齿轮传动的正确啮合条件是： 。4、 渐开线齿廓形状取决于_直径大小。5、 闭式软齿面齿轮传动的强度设计，首先按_强度条件计算，校核_。6、 轮系通常分为_和_两种。7、齿轮设计的五个基本参数是：齿数、 、 、齿顶高系数、齿根高系数8、斜齿圆柱齿轮以 模数和压力角为标准模数和压力角。二、判断题：1、在直齿圆柱齿轮传动中，忽略齿面的摩擦力，则轮齿

2、间受有圆周力、径向力和轴向力三个力作用。 （ ）2、分度圆上压力角的变化，对齿廓的形状有影响。 （ ）3、渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。 （ ）4、m，ha c都是标准值的齿轮是标准齿轮。 （ ）5、定轴轮系的传动比等于所有主动轮齿数的连乘积与所有从动轮齿数的连乘积之比。 （ ）6、开式传动中的齿轮，疲劳点蚀是常见的失效形式。 （ ）7、齿轮传动中，一对齿轮的许用接触应力相等。 （ ）三、选择题：1、渐开线在基圆上的压力角为多大？（ ）A、0° B、20° C、90°2、蜗杆传动传动比的正确计算公式为 （

3、 ）A、 B、 C、3、齿轮减速器的箱体与箱盖用螺纹联接，箱体被联接处的厚度不太大，且需经常拆装，一般宜选用什么联接? （ ）A、螺栓联接 B、螺钉联接 C、双头螺柱联接4、一个齿轮上的圆有_。(A) 齿顶圆，齿根圆 (B) 齿顶圆，齿根圆，分度圆，基圆(C ) 齿顶圆，节圆，基圆，齿根圆(D) 齿顶圆，分度圆，节圆，齿根圆，基圆。5、当两轴距离较远，且要求传动比准确，宜采用_。(A) 带传动 (B)一对齿轮传动 (C) 轮系传动6、阿基米德圆柱蜗杆的_模数，应符合标准数值。A 端面 B 法面 C 轴面 D 无7、用滚刀加工压力角为20°的标准直齿圆柱齿轮（正常齿）时，不发生根切的最

4、少齿数为 。A、14；B、17；C、m/d；D、 无要求8、在圆柱齿轮传动中，通常小齿轮的齿宽略大于大齿轮的齿宽，其目的是 。A、高小齿轮齿根的弯曲强度； B、 提高小齿轮的齿面接触强度；C、减少小齿轮载荷分布不均； D、补偿安装误差，以保证足够的齿宽接触9、在闭式硬齿面齿轮传动中，当分度圆直径一定时，应取较少的齿数，以 。A、提高齿面接触强度；B、减少加工量，提高生产率；C、提高齿轮的弯曲强度10、在行星轮系中，轴线转动的齿轮称为 ； A、中心轮；B、过渡轮；C、行星轮；D、周转轮11、一减速齿轮传动，小齿轮1选用45钢调质，大齿轮2选用45钢正火，它们的齿面接触应力的关系是 。(A) H1

5、= H2； (B) H1< H2 ； (C) H1> H212、两个标准直齿圆柱齿轮，齿轮1的模数m1 =2mm，齿数 z1 =30；齿轮2的模数m2 =6mm，齿数z2=30。此时，它们的齿形系数YF的关系 。(A)YF1> YF2； (B) YF1= YF2； (C) YF1< YF2 。四、简答题1、为什么要限制标准齿轮的最少齿数？2、在选择大小齿轮材料及热处理方法时，应考虑一个什么问题，为什么？3、齿轮传动的主要失效形式有那些？闭式和开式齿轮传动的失效形式有那些不同？4、简述闭式齿轮传动和开式齿轮传动的设计准则。五、计算题1、有一对标准直齿圆柱齿轮，m=2mm，

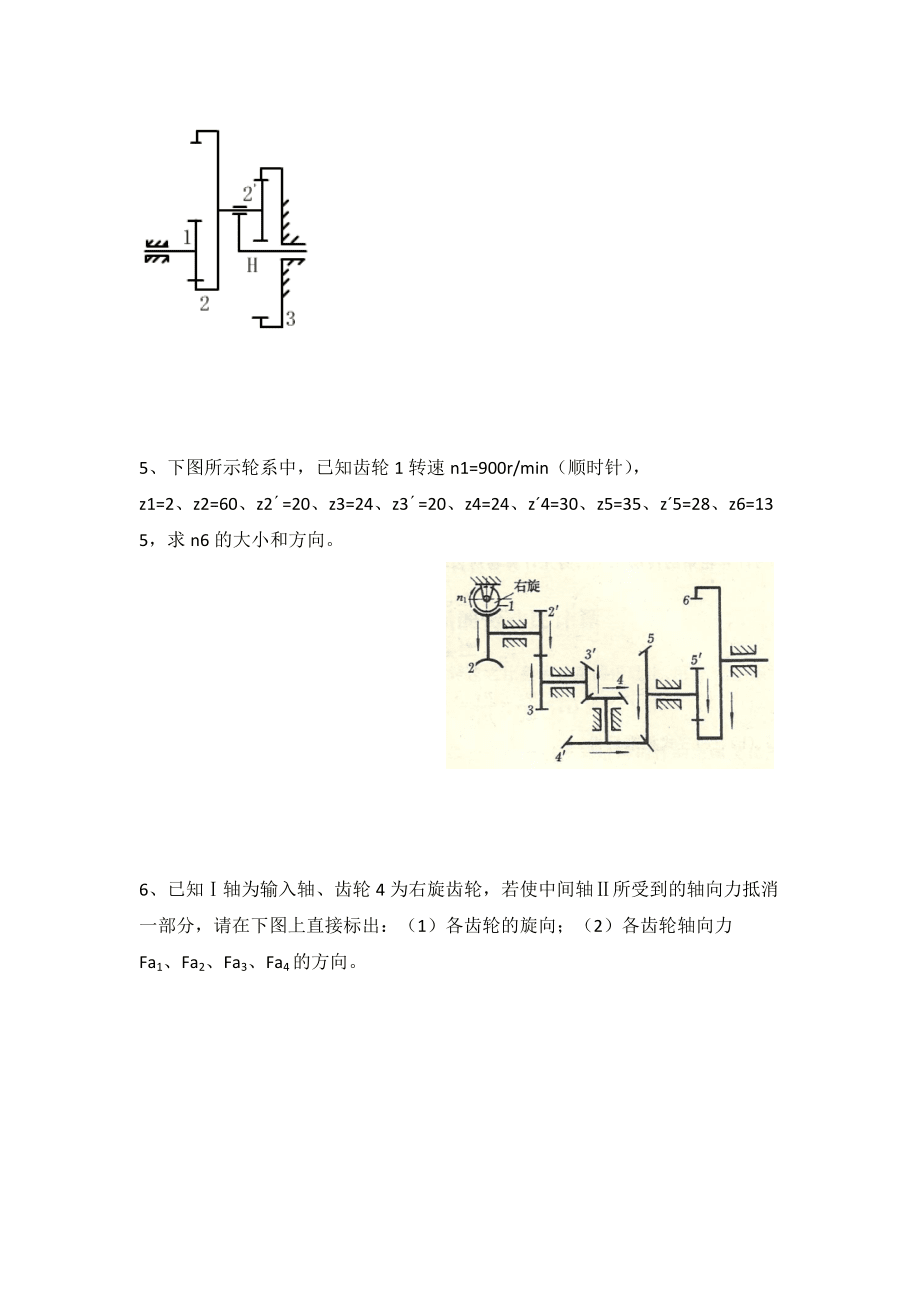

6、=200，Z=25，Z2=50，求（1）如果n1=960r/min，n2=？ （2）中心距a=？ （3）齿距p=？2、Z1=15，Z2=25，Z3=20，Z4=60。n1 =200r/min（顺时针）n4=50r/min（顺时针）试求H的转速。3、某传动装置中有一对渐开线。标准直齿圆柱齿轮（正常齿），大齿轮已损坏，小齿轮的齿数zz1=24， 齿顶圆直径da1=78mm, 中心距a=135mm, 试计算大齿轮的主要几何尺寸及这对齿轮的传动比。4.、在图示轮系中，各齿轮均为标准齿轮，已知z1=20， z2=48, z2'=20 。试求z3及传动比i1H。5、下图所示轮系中，已知齿轮1转速n1=900r/min（顺时针）， z1=2、z2=60、z2´=20、z3=24、z3´=20、z4=24、z´4=30、z5=35、z´5=28、z6=135，求n6的大小和方向。 6、已知轴为输入轴、齿
