马岙土方开挖细则

1、浙江求是工程咨询监理有限公司监理细则瓯北马番农房改造集聚建设项目（基坑土方开挖）监理实施细则编制人：审批人：日 期 2013年2月1日浙江求是工程咨询监理有限公司浙江求是工程咨询监理有限公司监理细则目 录一、 编制依据二、工程概况三、基坑开挖注意事项四、基坑土方开挖前的准备工作五、土方开挖的顺序和方法六、土方开挖的技术措施和质量保证措施七、开挖土方的安全生产和文明施工措施八、基坑支护边坡的土方回填九、深基坑开挖中的时空效应十、基坑失稳的应急监理措施H施工注意事项i浙江求是工程咨询监理有限公司监理细则一、编制依据1、江西省勘察设计研究院勘察提供的本工程地岩土工程勘察报告2、中外建工程设计与顾问有

2、限公司提供的地下室结构图。3、建筑地基基础工程施工质量验收规范。（GB50202-20024、建筑工程施工质量验收统一标准（GB50300-20025、温州市勘察测绘研究院设计基坑支护方案。6、现行国家建筑施工规范规定及省市有关部门文件。二、工程概况瓯北马番农房改造集聚建设项目工程场地位于永嘉县瓯北镇 三番路北侧。本工程总用地面积19654.00 m2,总建筑面积85490.76宿拟建建筑物为3幢住宅楼，层数 32层，全场设一 层地下室；地下室建筑面积15513.80m2 ,地下室基坑周长约535m;主体采用框架-剪力墙结构，机械钻孔灌注桩基础。本工程士 0.00为1985国家高程 6.10m

3、,现场地坪标高为 4.53m5.10m,施工前场地整平至4.80m （暂定），即相对标高为 -1.30m;基坑东侧为空地，标高为 3.72m3.81m,该侧计算按 3.80m考虑，即相对标高为-2.30m;施工前应对整平后场地标高进 行复核。地下室底板面标高-5.05m,底板厚400mm底板底标高为 -5.70m （垫层底标高，垫层按 250mm计，以下同），承台高度为 1200mm 1300mm筏板高度为1800mm承台底标高为-6.50m、-6.60m,筏板底标高为-7.10m;至板底、承台底、筏板底的开挖 深度分别为4.40m、5.20m、5.80m;电梯井底标高为-10.10m,电 梯

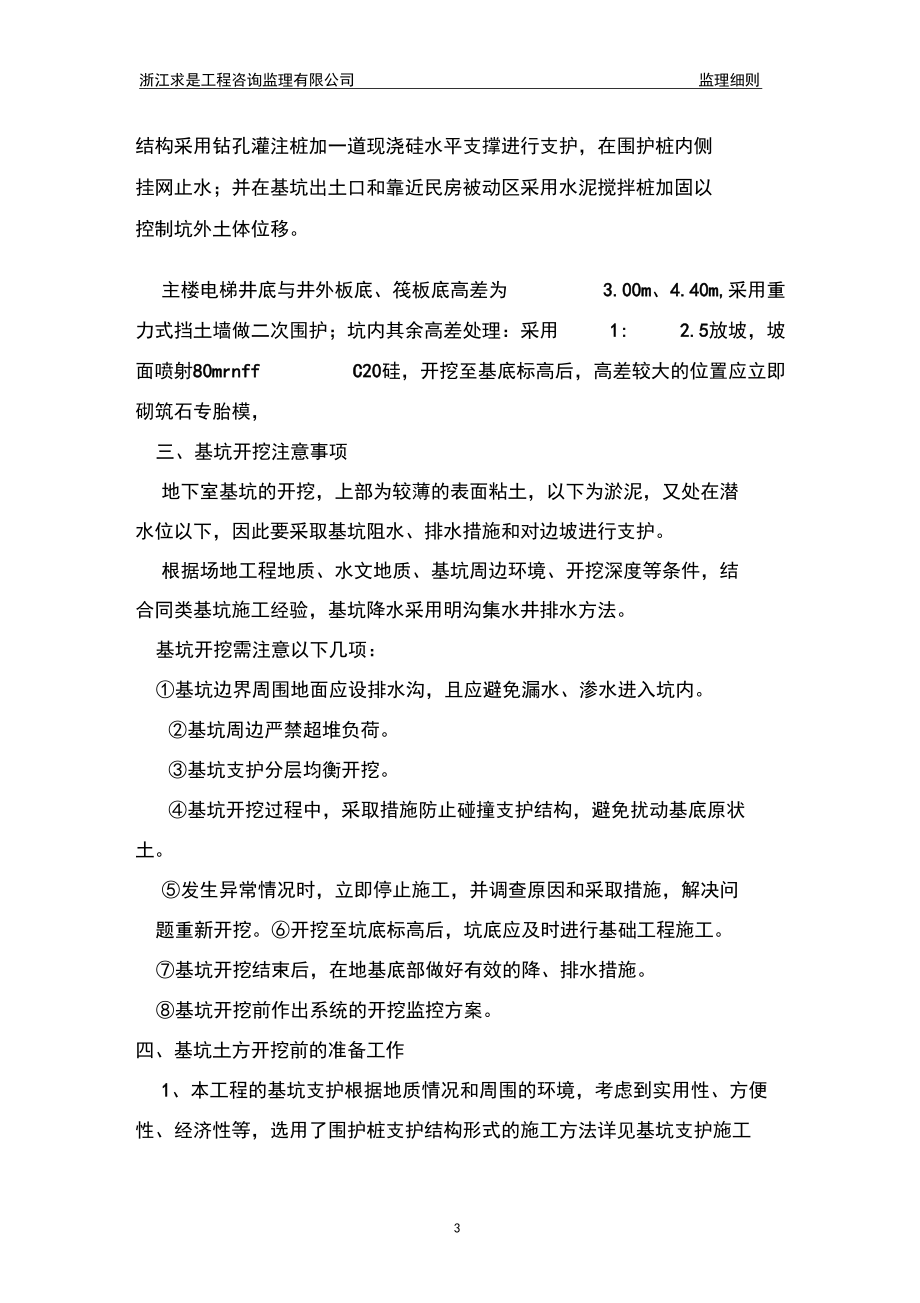

4、井底与井为板底、筏板底高差为 4.40m、3.00m。基本工程地下室一层，基坑开挖比较深，考虑周边环境比较复杂，围护结构采用钻孔灌注桩加一道现浇硅水平支撑进行支护，在围护桩内侧 挂网止水；并在基坑出土口和靠近民房被动区采用水泥搅拌桩加固以 控制坑外土体位移。主楼电梯井底与井外板底、筏板底高差为 3.00m、4.40m,采用重 力式挡土墙做二次围护；坑内其余高差处理：采用 1: 2.5放坡，坡 面喷射80mrnff C20硅，开挖至基底标高后，高差较大的位置应立即 砌筑石专胎模，三、基坑开挖注意事项地下室基坑的开挖，上部为较薄的表面粘土，以下为淤泥，又处在潜 水位以下，因此要采取基坑阻水、排水措

5、施和对边坡进行支护。根据场地工程地质、水文地质、基坑周边环境、开挖深度等条件，结 合同类基坑施工经验，基坑降水采用明沟集水井排水方法。基坑开挖需注意以下几项：基坑边界周围地面应设排水沟，且应避免漏水、渗水进入坑内。基坑周边严禁超堆负荷。基坑支护分层均衡开挖。基坑开挖过程中，采取措施防止碰撞支护结构，避免扰动基底原状 土。发生异常情况时，立即停止施工，并调查原因和采取措施，解决问 题重新开挖。开挖至坑底标高后，坑底应及时进行基础工程施工。基坑开挖结束后，在地基底部做好有效的降、排水措施。基坑开挖前作出系统的开挖监控方案。四、基坑土方开挖前的准备工作1、本工程的基坑支护根据地质情况和周围的环境，考

6、虑到实用性、方便 性、经济性等，选用了围护桩支护结构形式的施工方法详见基坑支护施工 方案）。2、基坑的地表面水在基坑施工时，利用沿四周护坡上进行翻口把表面 水阻挡外面，不流入基坑内，并且和承台连接，设集水井，用水泵进行排 水法，确保在开挖过程中基坑开积水。3、劳动力和机械准备工作，开挖土期间，实行挖土机和人工相结合， 挖土机在前面挖，后面用人工清理修坑、人工清土劳动力需30人，自卸 式运土车1520辆，水准仪与经纬仪各一台。五、土方开挖的顺序和方法1、据本工程土方开挖的特点，挖土机械采用200反铲挖掘机1台， 臂长为9米，120反铲挖掘机2台，臂长为5米。开挖坡度为不大于45。2、开挖顺序流程

7、图：(1)、开梢施工冠梁和钢筋混凝土内支撑，待围护桩混凝土达到 设计强度，冠梁和支撑混凝土强度达到 80烦计强度后，先分层、分 块对称挖土至基础板底标高，再开挖地梁、承台和局部深坑的土方。 应控制每层的开挖深度，防止工程桩产生较大的侧向变形。(2)、支撑拆除、施工基础底板时，应同时用 C20毛石混凝土或素混凝土， 浇捣填实底板与围护钻孔桩之间的空隙，填方面应与底板面平， 围护钻孔桩的泥皮应清理干净。、待基础底板和传力带混凝土强度达到 土支撑。80%B,方可拆除混凝11、支撑拆除宜采用人工凿除，并须采取措施确保施工人员的安全。、基坑土方开挖根据支护施工的工作面安排，在基坑施工中沿 边一圈的土方必

8、须相互密切配合，随施工的需要进行挖土外运。3、根据本工程基础的地形、环境考虑采用的土方运输道路和地下室 开挖范围平面布置、运土车行走路线图。4、在基坑开挖过程中不能一次性开挖过深，防止引起土体在基坑内 失稳，对工程桩标高超出设计桩顶标高超部分中的桩容易产生倾斜，随 着土体的位移工程桩受水平推力的影响容易断裂。所以在开挖过程中控 制分层厚度，遇到工程桩有高桩出现时，进行分段多次截桩法加以配合， 确保工程桩的完好率。5、为保护工程桩，挖机在挖土时要派专业人员现场指挥，多余部 分用人工清理使挖机不碰撞工程桩，同时土方开挖进行时，及时安排人 工清土，截桩头，挖承台、地梁、砖砌模、铺片石和硅垫层，用流水

9、作 业方法进行施工。六、土方开挖的技术措施和质量保证措施1、为保证地下室基坑支护的安全性，基坑边严禁堆土以及重载车辆 的通行，在施工中密切观察基坑四边支护情况，及时加强在开挖过程中 对基坑外围的观察和检查，发现问题及时处理，同时要加强对支护结构 的监测频率，在基坑中开挖期间要每天监测一次，并做好记录。2、加强对工程桩的保护工作，除上述在开挖方法中对工程桩的保护 要求外，现场在基坑开挖构成中，特地派一名专职挖土现场指挥，随时 同挖机驾驶员联络，根据打桩施工记录对桩的标高和施工桩位图位置等 进行现场指挥，正确的报告桩位置以及标高，使挖机驾驶员了解桩的情 况，避免工程桩断裂情况的发生。3、控制基底和

10、承台底的标高，严禁土方超挖，有专职2名现场施工员 对土方进行全过程的监测，及时测出底板和承台的标高，避免人工清土 超深现象。4、基坑顶部设置贯通的 300X400 (H)地面排水沟截流，将地 面雨水、施工废水集中并经沉淀后排入城市下水管网。 坑内挖土时可 采用临时明沟、集水坑方式排水，临时的排水沟和集水坑在坑内距离 围护结构坡脚不得小于4米。坑外周边每隔50m设一 800x800集水井， 井深1.00m。排水沟因地面变形而开裂时应及时修补，以免地表水渗 漏到基壁土层中对基坑稳定产生不利影响。 如上部填土层中有较多水 渗出，可采用0 48钢管或塑料管进行引水。5、为防止和减少基坑隆起变形的情况发

11、生，应设法减少土体中有效应 力的变化，基底开挖后暴露时间不能太长，要尽快浇垫层和底板，并且 要防止地基土的浸水。七、开挖土方的安全生产和文明施工措施1、进入施工现场必须戴好安全帽，正确使用劳动保护用品，在施工中 遵守建筑安全操作规程和有关安全的规定，接受建设单位的建立单位和领 导。2、基坑挖土方期间，加强对周围的监测工作，发现问题及时处理。3、基坑四周在挖土方期间必须要设立好支护的防护栏杆，夜间要装指 示灯，禁止向坑内扔、倒杂物，基坑上下行人要设立专用斜梯，要设立醒 目的警告标记，避免人员坠坑发生人身事故。4、在挖土期间要有专职安全员在现场进行巡视检查，并做好安全交底 工作，清除隐患，对违章作

12、业严格禁止。要配备专职电工，并且负责排水 工作。5、遇到雨天和特大暴雨，要加强现场基坑支护的监测和周边的地表检 查，并配备足够的排水泵，保持基坑不被雨水浸泡，确做4小时轮流专人 值班制。6、土方车运时要控制汽车的容载量，做好防护工作，为防止汽车轮胎 夹带泥土污染，在未开出前要及时清理或用高压水枪冲洗干净后方能开出，7、搞好门前卫生“三包”，及时清理施工道路，保持清洁。8、办好夜间施工许可证，遵守本地区市容、环卫、交通等管理部门的 有关规定。八、基坑支护边坡的土方回填1、地下室施工至顶板及±0.0Q硅墙外侧壁按设计要求做好防水层后, 应及时分层夯实回填，并且缩短基坑支护受力的时间，以及

13、周边浇基所应 及时分层夯实回填，并且缩短基坑支护受力的时间，以及周边浇基所有的 挤压力，保证地下室的周边环境安全。2、填土前应清理基坑内的有机物料，清除基坑内的积水。3、按照设计回填要求和结合施工规范要求进行，要控制分层的厚度， 实的系数和程度。九、深基坑开挖中的时空效应工程实践中我们会遇到这种现象：基坑开挖过程中，某一阶段因某种原 因需要暂停一段时间，基坑围护墙体变形、基坑周边地声能的位移和沉降 扔在进行，直到稳定或引起基坑因变形过大而破坏为止。这就是基坑开挖 过程中的时间效应。深基坑开挖要有计划地对基坑中的土体进行分层、分 块开挖施工。实践证明，基坑围护墙体的变形、周边地层地层的位移还与

14、分层、分块开挖的空间几何尺寸、围护体系暴露面积有关，分层、分块的 空间几何尺寸越大，围护体系暴露面积越大，变形也越大。这就是基坑开 挖过程中的空间效应。时间效应和空间效应是密切相关的，深基坑开挖受到时间效应和空间效 应的共同作用，因此在方案设计和施工中要同时考虑两个方面的影响。深基坑工程中考虑时空效应的基坑开挖施工参数(时间参数、空间参数) 和施工顺序的确定应满足以下要求：(1)减少开挖过程中的土体扰动范围，采用分层分块开挖且空间几何尺 寸能最大限度的限制围护墙体的变形和坑周土体的位移与沉降。(2)尽量缩短基坑开挖卸荷后无支撑暴露时间。对一、二级基坑，每一工况下挖至设计标高后，不宜超过一夜。(

15、3)满足对称开挖、均衡开挖的原则，使基坑受力均衡。(4)可靠而合理地利用土体自身在开挖过程中控制位移的潜力，安全、 经济的解决基坑工程中稳定与变形的问题。(一)必须遵循“先支护后开挖、严禁超挖；大基坑、小开挖”的原则围护结构的变形大小与暴露面积的大小和暴露时间的长短有关，因此, 严格按照基坑工程方案设计的工况进行开挖，先撑后挖，及时加撑，是控 制基坑墙体变形和相应地面位移和沉降的保证。“严禁超挖”是基坑开挖中必须遵循的又一重要原则。超深挖土是基 坑开挖中的大敌，它小则会造成不应有的损失，大则会造成重大事故，应 在施工中杜绝发生。它的危害主要表现在：(1)超挖增大了维护结构暴露面积，并且延误支护

16、、支撑安装时间，会 明显地增加围护结构墙体变形和相应的地面位移与沉降。(2)若基坑底部超挖，围护墙体埋深不够，会导致围护墙体底部走动， 发生强度破坏。(3)坑底超挖还增大了土体卸荷总量，增加了坑底土体降超量，同时 也使坑周边地面沉降加大；坑底超挖还使地基上受到扰动，使地基土承 载力下降。(4)坑底超挖还使底板浇注不能及时进行，使坑底长时间暴露，由粘 性土的流变性，将增大墙体被动压力区的土体位移和墙体土体向坑内位 移，从而增加地表沉降，雨天尤甚。为了防止超挖、除加强测量工作外，若采用挖土机挖土，基坑应保留 200300mm厚地基土用人工挖降整平。(二)如何防止发生过大的坑底隆起变形坑底隆起是地基

17、土卸荷从而改变坑底原始应力状态的反应。在基坑 开挖深度不大时，坑底为弹性隆起，其特征为坑底中部隆起最高，弹性 隆起在基坑开挖停止后很快停止，基本不会引起坑外土体想坑内移动； 随着开挖深度的增大，坑内外高差所形成的加载和地面各种超载的作用 就会使围护外侧土体向坑内移动，使坑底产生向上的塑性变形，其特征一般为两边大中间小的隆起状态，同时在基坑周围产生较大塑性区，并 引起地面沉降。施工中减少坑底隆起的有效措施是设法减少土体中有效应力的变化，提高土的抗剪强度和刚度。为此：(1粒基坑开挖过程中和开挖后，应保证降水的正常进行。(2)减少抗底暴露时间，尽快浇注垫层和底板。(3)必须时，开挖前对坑底土层进行局

18、部地基加固。(三)挖土措施(1)挖土时应由上而下，逐层挖掘，禁止逆坡挖土。(2)挖土方不得在贴近未加固的基坑边工作。(3)操作时应随时注意土壁的变化情况，如发现有裂纹或部分塌落现 象，应及时进行支撑或放坡、反压等措施并注意支撑的稳固和土壁的变 化。(4)上下坑应先做坡道，铺设防滑物料、防滑道板或支撑靠梯，禁止踩 踏支撑上下。(5)用车运土，应先平整好道路，或铺设钢板，倾土回填，不得放手让 车自动翻转。(6)对于固定的桩基位，挖掘机严禁直接挖土，以防止桩位偏移或断桩， 防止挤偏和变形。本设计要求在桩边预留桩顶不少于300mm厚的护桩土 待人工处理。(7)基坑开挖经验收合格后立即组织进行基坑垫层浇

19、注并同时做好防水 排水工作。(8)土方开挖的顺序及土方调配，根据本工程的实际情况，桩基工程进 展情况，土方的施工标高，挖填区面积。拟采用机械挖土机械运土各局 部采用人工挖土相结合。(9)土方调配，挖出的淤泥及杂填土全部运走，土质情况好的暂运至南侧 空地，待做回填之用。对挖出的石渣均留在坑内，以便对软土淤泥区进行 置换。(四)基坑基梢土方开挖1、挖土工艺当基坑深度深，及周围土层地质条件宜采用排桩加二道支撑，则基坑 内的挖土作业条件比较宽畅，一般挖土进行分层开挖，每层开挖深度根据 地质报告进行开挖作业，挖土过程可进行各种优化，挖土机的配置较为容 易。本工程基坑开挖采用机械挖掘为主，辅以人工挖土方案

20、，基坑基梢土 方开挖前应对已放的挖土灰线进行复核，确认无误后才可开挖。并向挖土 人员或挖土机驾驶员交代清楚，避免发生事故。本工程开挖顺序、工序流程详前面概述；基梢挖到接近底标高处留 30cm的土不挖，待到做基础前一天人工进行清土，保证基坑底部土不被扰 动或积水浸泡。1渔配合支护结构施工挖土阶段，应做好塔吊基础及安装好塔吊。2潸支护结构施工完成后，即开始基坑大面积挖出土。基坑大面积挖 土应分层进行，先挖区后挖浅区。为防止扰动基上，挖机挖土到基底以上 30cm,余土由人工修挖，塔吊配合吊出坑外。3汴工程挖土采用反铲挖掘机，二台，自卸翻斗车152硼运土。挖土过程中挖土机和运土车应指定的入口进入坑内，

21、基坑开挖中严禁 挖土机沿基坑边随意行走，边挖土边碾压坑边。挖土施工须在现场监理的 监督下进行。开挖中应严格控制机械挖土的深度，并按围护设计要求分层开挖。距 坑底30cm的土应人工挖除，严禁超挖。2、挖土坡道本工程开挖土方，由于受深度的影响，下层土方运输十分困难，有时 需用多台反铲挖土机挖土，大大影响施工效率。设置挖土坡道，使运土车 下坑，即便于运土，又大大提高运输效率。但由于卡车爬坡的坡度不能过 大，因此需设一定长度的坡道。挖土坡道采用钢质防滑路基板包括转替汽车平台），铺设一条6米宽 的钢板防滑路基，由此组成一个挖土坡道。在土方开挖过程中应保证坡道 的平整稳定。浙江求是工程咨询监理有限公司监理

22、细则坡道的坡度不宜大于10° , 一般取6。8。，坡道过陡，会使运土车 爬坡困难，甚至爬不上坡。为便于运土车上坡，应在坡面上焊接棍肋防滑， 此外，在两侧应安装防护栏杆。坡道的宽度应保证车辆正常行驶，可取车身宽度加2m。坡道底端应 有平台，以便挖土机械及运土车的依靠及回转。3、机械挖土开挖深度超过挖土机最大挖掘深度5m以上)时，分五层开挖，并修筑 10%15%g道，以便挖土及运输车辆进出。(1洋坑边角部位，即机械开挖不到之处，应用少量人工配合清坡，将 松土清至机械作业半径范围内，再用机械掏取运走。人工清土所占比例一 般为1.5%4%修坡以厘米作限制误差。大基坑宜配一台推土机清土、送 土

23、、运土。(2淞掘机、运土汽车进出基坑的运输道路，应尽量利用基础一侧或两 侧相邻的基础以后开挖的部位，使它互相贯通作为车道，或利用提前挖除 土方后的地下设施部位作为相邻的几个基坑开挖地下运输通道，以减少挖 土量。(3)对面积和深度均较大的基坑，通常采用层挖土施工法，使用大型土 方机械，在坑下作业。如为软土地基或在雨期施工，进入基坑行走需铺垫 钢板或铺路基箱垫道。(4对大型软土基坑，为减少分层挖运土方的复杂性,可采用“接力挖土 法”。它是利用两台或三台挖土机分别在基坑内的不同标高的台阶上，边挖土 边向上传递到上层由地表挖土机装车，用自卸汽车运至弃土地点。上部可用 大型挖土机，中下层可用液压中、小型

24、挖土机，以便挖土、装车均衡作业， 机械开挖不到之处，在配一工人开挖修坡、找平。在基坑纵向两端设有道路 出口，上部汽车开行单向行驶。用本法开挖基坑，可一次到设计标高，一次 完成，可避免将载重汽车开进基坑装土、运土作业，工作田间好，效率高， 并可降低成本。(5汴基坑面积大，深度较大的基坑，一般亦宜尽量利用挖土机开挖，ii浙江求是工程咨询监理有限公司监理细则不开或少开坡道，采用机械接力挖土方法和人工与机械合理的配合的配合 挖土，最后用塔枕木垛的方法，使挖土机开出基坑。(6)由于机械挖土对上的扰动较大，且不能准确的将地基抄平，容易 出现超挖现象。所以要求施工中机械开挖只能挖至基底以上2030cmi 其

25、余2030cm的土方采用人工或其他方法挖除。(7)基坑开挖时，两人操作间距应大于2.5m。多台机械开挖，挖土机 间距应大于10m。在挖土机工作范围内，不许进行其他作业。挖土应由 上而下，逐层进行，严禁先挖坡脚或逆坡挖土。(8)基坑开挖应严格按要求放坡。操作时应随时注意土壁的变动情 况，如发现有裂纹或部分坍塌现象，应及时进行支撑或放坡，并注意支 撑的稳固和土壁的变化。当采取不放坡开挖，应先设置临时支护，各种 支护应根据土质及基坑深度经计算确定。(五)基坑作业的安全要求(1)施工机械进入现场所经过的道路、桩坑等，应事先做好检查和必 要的加宽，加固工作。开工前应做好施工场地内机械运行的道路，开辟 适

26、当工作面，以利安全施工。(2)土方开挖前，应会同有关单位对附近设道路、管线、空中与地下 等进行检查和鉴定，制定相应的安全技术措施，加强对基坑土方开挖监测， 监测其沉降和位移、开裂等情况，发现问题应及时与设计、监理、建设单 位协商采取防护措施，并及时处理。(3)基坑开挖工程应确保边坡或基坑的稳定性，并注意由于土体应力 场变化和淤泥层土的塑性流动而导致周围土体向基坑方向位移，使基坑 邻近临设、道路、围墙等产生相应位移下沉。(4)基坑开挖后立即进行砖胎模砌筑，凿桩尖及铺设浇捣片石、垫层， 及时对桩位复合验收，地下室底板硅浇注，不得抄起暴露。地下室剪力 墙浇捣完成后，抓紧对剪力墙作防水处理，以便对基坑

27、的回填工作开展。(5)夜间施工时，应合理安排施工项目，防止挖方超或铺填超厚，施 工现场应根据需要安设照明设施，在危险地段应设置警示灯。(6)深基坑四周设防栏杆，人员上下设置专用爬梯。(7)土方开挖宜从上到下分层分段进行，并随时做成一定的坡势以利 泄水，且不应在影响边坡稳定的范围内积水。(8)遵循先政治后开挖的施工顺序，在开挖时，须遵循由上到下的开 挖顺序，严禁先切除角。(9)基坑(梢卜管沟的开挖或回填应连续进行，尽快完成。施工中应 防止地面水流入坑、沟内，以免边坡塌方或基土遭到破坏。(10)雨季施工或基坑(梢卜管沟挖好后不能及时进行下一工序时，可 在基底标高上留150300mm¥的土

28、层暂时不挖，待下一工序开始前再挖 除。(11用用机械开挖基坑(梢)或管沟时，可在基底标高以上预留一层用 人工清理，其厚度应根据施工机械确定。(12)®坑(梢)底部的开挖宽度，除基础底部宽度外，应根据施工需要 增加工作面、排水设施的宽度。(13四场拉好红白安全带，房号马凳等安全设施，晚上或迷雾设红 灯警示。(14)上、下沟梢使用扶梯，扶梯上端应冒出梢面且用铅丝或绳索扎 牢，下端用橡皮包扎，跨越沟梢的横向人行跳板，宽度不小于0.6m。搁 在铁撑上的脚手板绑扎牢固，无翘头现象。(15)沟坑边0.8m范围内不堆放土方，大中型施工机具距沟坑边安全 距离按施工组织设计要求实施。(16)土方开挖前

29、，应对周围环境进行普查，清除安全隐患。对邻近 设施在施工中进行沉降和位移观测。(六)基坑支护施工监测方案及应急措施监测的目的是：(1)通过检测，掌握边壁的稳定状态、安全程度和支护处理。(2)将监测数据与预测值相比以判断前一步施工工艺和施工参数是 否符合预期要求，以确定和优化下一步的施工参数。(3)定期进行监测，将现场测量结果反馈与设计及施工方，以便达到 优质安全，分析处理，施工快捷的目的。做到信息化施工，确保基坑安全。基坑围护体系随着开挖深度增加必然会产生侧向变位，关键是侧向 变位的发展趋势如何。一般说围护体系的破坏都是有预兆的，因而进行 严密的基坑开挖监测非常重要，可及时了解围护体系的受力状

30、况，指导 开挖的正常进行，遇异情可及时采取措施。应该说基坑开挖监测是最重 要的应急措施。根据本基坑开挖情况，做如下的监测：(1)水平垂直位移的测量主要用于观测基坑顶部及领近临设、围墙的水平位移及垂直位移。(2)地下水痊的观测在边坡布置地下水位观测管，观测坑外以下水位的波动情况。坑内 的积水必须及时排除。观测要求：(1)在围护结构施工前，必须得被读数。(2)在基坑降水及开挖期间，须做到每日观测1-2次。(3)观测间隔，可视测得的位移及内力变化情况放长或剪短。(4)测得的数据应及时上报甲方与设计单位。(5)报警界限：根据设计要求，当坑外土体沉降及水平位移为H /100 (H为开挖深 度)时报警并及时采取加固措施。基坑开挖前应在现场准备一定数量的应急钢管，型钢及砂袋等设备， 若发生异情可视情况采取卸土、回填、设临时支撑等应急措施。现场准 备3000至麻袋或编织袋，其中1000只中灌满砂子备用，作为
