强制性条文执行计划

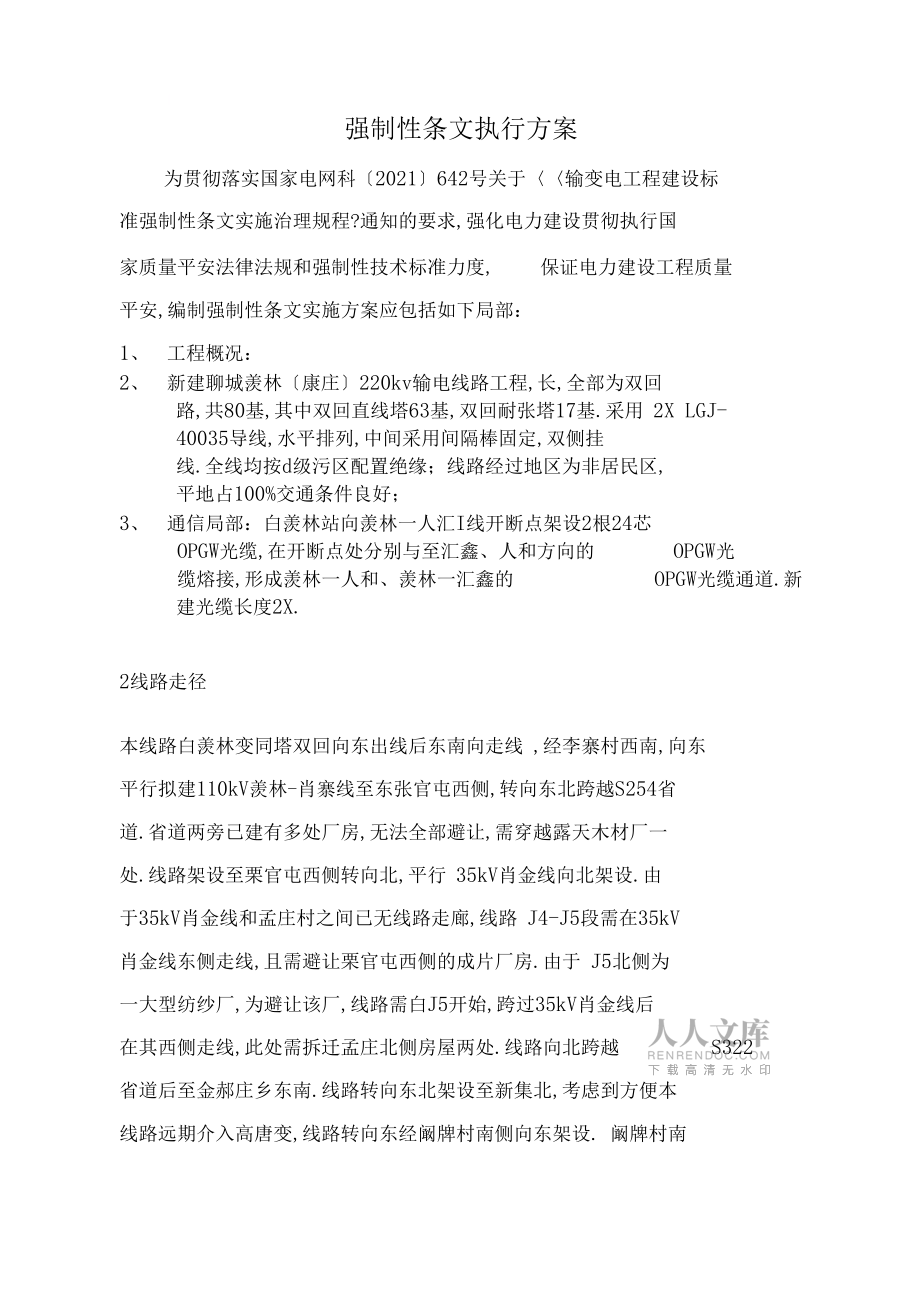

1、目录、工程概况二、编制目的三、编制依据四、实施范围五、强条实施组织机构和责任六、强制性条文实施举措附表A输电线路工程施工强制性条文执行方案表附件B输电线路工程施工强制性条文执行记录表附件C输电线路工程施工平安强制性条文执行记录表强制性条文执行方案为贯彻落实国家电网科2021642号关于输变电工程建设标 准强制性条文实施治理规程?通知的要求,强化电力建设贯彻执行国家质量平安法律法规和强制性技术标准力度,保证电力建设工程质量平安,编制强制性条文实施方案应包括如下局部：1、工程概况：2、新建聊城羡林康庄220kv输电线路工程,长,全部为双回 路,共80基,其中双回直线塔63基,双回耐张塔17基.采用

2、 2X LGJ-40035导线,水平排列,中间采用间隔棒固定,双侧挂 线.全线均按d级污区配置绝缘；线路经过地区为非居民区, 平地占100%交通条件良好；3、通信局部：白羡林站向羡林一人汇I线开断点架设2根24芯OPGW光缆,在开断点处分别与至汇鑫、人和方向的OPGW光缆熔接,形成羡林一人和、羡林一汇鑫的 OPGW光缆通道.新 建光缆长度2X.2线路走径本线路白羡林变同塔双回向东出线后东南向走线 ,经李寨村西南,向东 平行拟建110kV羡林-肖寨线至东张官屯西侧,转向东北跨越S254省 道.省道两旁已建有多处厂房,无法全部避让,需穿越露天木材厂一 处.线路架设至栗官屯西侧转向北,平行 35kV

3、肖金线向北架设.由 于35kV肖金线和孟庄村之间已无线路走廊,线路 J4-J5段需在35kV 肖金线东侧走线,且需避让栗官屯西侧的成片厂房.由于 J5北侧为 一大型纺纱厂,为避让该厂,线路需白J5开始,跨过35kV肖金线后 在其西侧走线,此处需拆迁孟庄北侧房屋两处.线路向北跨越S322省道后至金郝庄乡东南.线路转向东北架设至新集北,考虑到方便本 线路远期介入高唐变,线路转向东经阚牌村南侧向东架设. 阚牌村南侧有大片养鸭场已联成片,无法全部避让,需拆迁约四处.线路经陈 牌村东南架设至马颊河西侧,马颊河两岸有大片杨树林,线路转向东 以大约600米档距跨越马颊河以及其岸边杨树林. 线路向东跨越马颊

4、河后绕过后屯村西北侧向东架设,经王贵庄南、杨老庄北侧有大片杨 树林需要跨越.本工程在220kV人和-汇鑫线路G12塔西侧约30米处 新建1基双回路终端塔J15,与人和-汇鑫I线G12塔相接,形成羡林 -汇鑫线路及羡林-人和线路.线路走径详见路径图?.工程法人：国网聊城供电公司治理单位：国网聊城供电公司基建部工程治理中央 设计单位：山东电力工程咨询院 监理单位：临沂正信工程监理 施工单位：聊城电力华昌工程2、编制目的为贯彻落实国家电网公司输变电工程建设标准强制性条文实施 治理规程?通知的要求,强化电力建设贯彻执行国家质量平安法律法 规和强制性技术标准力度,保证本工程各工程标的实现,特编制强制 性

5、条文实施方案.3、编制依据输变电工程建设标准强制性条文实施治理规程?Q/GDW248-2021;国家电网公司基建质量治理规定?国家电网基建20211759号国家电网公司基建平安治理规定?国家电网基建 20211753号.4、适用范围本方案适用于聊城羡林康庄220kV输电线路工程.本方案涉及的强制性条文,是指直接涉及本工程质量、平安、环境 保护等方面的工程建设标准强制性条文, 包括国家现行工程质量、安 全治理、环境保护等方面的工程建设标准强制性条文.5、强制性条文组织机构和责任组织机构：强制性条文的实施小组以工程经理为首, 工程总工、专职质检员、 专职平安员具体负责质量治理和平安治理工作,每个施

6、工队设一名兼 职质检员、平安员.聊城羡林康庄220kV输电线路工程强制性条文实施组织机构：组长：曹宾副组长：陈凤银组员：田保坤、张勇、王蒙责任： 施工工程部责任：组织分析筹划本工程强制性条文在工程有关文件中的编写；落实施工工程部和施工队的实施情况；定期或随机检查强制性条文的落实情况；发现问题及时组织整改,形成闭环. 工程经理责任工程经理对工程部强制性条文执行工作负全面领导责任.贯彻执行上级有关强制性条文执行的举措与规定,组织编制本工程 部强制性条文执行举措,经批准后组织实施.在方案、布置、检查施工时,把强条落实工作贯穿到每个施工环节,在保证平安的前提下组织施工.负责对工程部职工进行强制性条文执

7、行的教育、检查工作. 工程总工责任负责工程部的强制性条文执行技术工作.组织并主持强制性条文的学习与测试工作.负责编制专业施工组织设计、重要工程工程中强制性条文执行措施,并亲白进行交底.负责布置,检查与指导施工队技术员编制强制性条文执行举措和交底工作.参加工程部的检查,解决存在的技术问题. 专职平安员责任监督、检查工地施工场所的强制性条文执行状况和职工的作业行为.有权制止和处分违章作业及违章指挥行为；有权根据现场情况决 定采取平安举措或设施；对严重危及人身平安的施工,有权指令先行 停止施工,并立即报告领导研究处理.参加工程部重要施工工程和危险性作业工程开工前的平安交底,并检查开工平安文明施工条件

8、,监督强制性条文执行举措的执行.参加工程部平安工作例会和生产调度会, 协助工地领导布置、检查、 总结强制性条文执行工作.对工程部施工现场和平安卫生责任区内文明施工、环境保护、环境卫生,成品保护举措执行情况以及生活卫生的治理进行监督、检查.组织开展强制性条文执行保护的宣传教育工作.参加工程部平安大检查,对发现的问题,按“三定原那么催促整改 施工队长责任 对本施工队队员在施工过程中的平安与健康负直接治理责任.负责组织本施工队队员学习与执行上级有关强制性条文执行举措.带头遵章守纪,及时纠正并查处违章违纪行为.认真进行每天的“站班会和班后平安小结.负责本队施工工程开工前的平安文明施工条件的检查、落实并

9、签证 确认.对危险作业的施工点,必须设平安监护人.催促本施工队队员进行文明施工,收工时及时清扫整理作业场所. 施工队技术员责任负责本队的强制性条文执行技术工作.协助施工队组织本队人员学习与执行上级有关强制性条文执行.负责一般施工工程施工举措的编制以及交底工作, 并监督强制性条文执行情况.协助施工队长进行强制性条文执行的检查. 施工队平安员责任协助施工队长组织学习、贯彻强制性条文执行工作规程、规定和上 级有关平安工作的指示与要求.检查作业场所的平安文明施工情况； 检查和催促本队人员做好平安 施工举措及正确使用职业防护用品,用具.协助施工队长进行强制性条文执行保护的宣传教育.协助施工队长做好平安活

10、动记录；保管好有关平安资料. 施工队员责任 认真学习有关强制性条文执行举措,白觉遵章守纪,不违章作业.正确使用职业平安防护用品、用具,并在使用前进行可靠性检查.作业前检查工作场所,做好平安防护举措,以保证不伤害白己,不 伤害他人,不被他人伤害.下班前及时清扫整理作业场所.施工中发现不平安问题应妥善处理或向上级报告. 对无平安施工措 施和未经平安交底的施工工程,有权拒绝施工并可越级报告.有权制 止他人违章；有权拒绝违章指挥,对危害生命平安和健康的行为,有 权提出批评、检举和控告.认真参增强制性条文执行,积极提出改良工作的建议.6、强制性条文实施举措工程建设标准强制性条文?,是工程建设现行国家和行

11、业标准 中直接涉及人民财产平安、人身健康、环境保护和公众利益的条文, 同时考虑了提升经济和社会效益等方面的要求,列入强制性条文? 的所有条文都必须严格执行.施工过程中严格执行工程建设标准强制性条文?是保证该工程 顺利进行,保证工程质量、施工平安的根本保证.培训方案工程总工在开工前编制强制性条文的培训方案, 并组织全体人员学 习强制性条文的内容,明确人员的责任分工,并做好宣贯和培训记录.在工程开工前和各分部工程开工前,由工程部组织对工程治理人 员、施工队、材料站的全体施工人员进行工程建设强制性条文的培训.培训内容针对强制性条文实方案?以及实施方案,结合各分部工 程施工中应贯彻落实的强制性条文具体

12、内容和实施关键点.强条实施举措：我公司在近年来所施工工程建设方面, 一直强调对国家工程建设 标准包括质量和平安相关条文的果断贯彻执行,以保证工程质量、 平安文明和环境保护目标的完全实现. 并且根据国家相关规程标准的 更新情况,及时调整我公司相关条文的引用和执行.通过分阶段开展多种形式的教育培训,学习、宣讲强制性条文,深入施工队,对强制性条文的贯彻落实提出具体要求. 使治理人员和施工 人员能够全面理解“强条的准确内函,并在工程施工中正确执行.不定期检查各施工队对“强条的学习情况,包括活动记录、开展方 式等,收到的效果等.工程治理人员应增强对“强条执行的领导工作,经常检查了解各施 工队在执行中的问

13、题,收集情况,积累资料,总结经验,加以解决改 进.严格开工审查.在编制施工举措时,要注重强制性条文的要求.对于 涉及平安、质量、环境等强制性条文的规定,必须严格执行,并用黑 体字突出显示.在进行三级白检的过程中,出现没有符合强制性条文规定的工程必须 返工处理.对于涉及人身平安和设备平安, 以及环境保护的强条规定 的条文,在施工平安和环境举措中,必须执行.并通过监督检查,及 时整改违反强条的行为和作为.增强对“强条执行落实情况的检查工作.工程部不定期组织相关人 员,检查施工资料、检查工程实体.针对“强条执行清单和检查表 内容,逐项检查.对检查出的问题记录在案,并在规定的时间内整改 完成.附表：A

14、输电线路工程施工强制性条文执行方案表B输电线路工程施工强制性条文执行记录表C输电线路工程施工平安强制性条文执行记录表输电线路工程施工平安强制性条文执行方案表工程序号工程名称责任单位执行表号单位工程分部工程分项工程施工单位监理单位建设单位1聊城羡林康庄220kV输电线 路工程OO.1土石方工程O.表路径复测.O表普通根底坑分坑.O表根底工程O.表、表现浇铁塔根底O表、表3杆塔工程O.表、表自立式铁塔组立O表、表4架线工程O.表 、表 、表导地线展放O表、表导地线连接管°表、表紧线°表、表附件安装°表、表5接地工程O.表表回式接地装置O表线路防护设施工程O.7竣工投产

15、.OO表为该项强制性条文执行的责任主体单位,并负责填写相应表格;为该项强制性条文相关责任单位.工程编号工程工程名称责任单位强制性条文执行表号单位工程分部工程分项工程施工单位监理单位建设单位1聊城羡林康庄220kV输电线 路工程O.O表土右方工程.O表根底工程O表杆塔工程O表架线工程O表接地工程O表线路防护工程O表竣工投产O表为该项强制性条文执行的责任主体单位,并负责填写相应表格; b为该项强制性条文相关责任单位.表开工前施工准备强制性条文执行记录表编号:工程名称聊城羡林(康庄)220kV输电线路工程分部工程名称工程开工前分项工程名称/施工单位聊城电力华昌工程工程经理曹宾强制性条文执行标准

16、71; 110kV500kV架空送电线路施工及验收标准?(GB 50233 2005)序号强制性条文内容执行要素执行情况相关资料1.架空送电线路工程必 须根据批准的设计文件 和经有关方面会审的设 计施工图施工.当需要变 更设计时,应经设计单位 同意.设计文件已经过批准初设审查批复文件工程设计文件设计施工图已经有关方会审施工图会审纪要变更设计已经设计单位同意设计变更文件2.架空送电线路工程测 量及检查用的仪器、仪 表、量具等,必须经过检 定并有效期内使用.经纬仪全部检定并在 有效期内使用计量器具台帐、检定证书全站仪全部检定并在有效期内使用计量器具台帐、检定证书钢卷尺已经检定并在有效期内使用计量器

17、具台帐、检定证书台秤已经检定并在有 效期内使用计量器具台帐、检定证书塔尺已经全部检定并 在有效期内使用计量器具台帐、检定证书游标卡尺已经检定并 在有效期内使用计量器具台帐、检定证书工程部质检员年月日专业监理工程师年月日注 本表一式份,由施工工程部填报,监理工程部 份,施工工程部存 份表根底工程开工前强制性条文执行记录表编号:工程名称聊城羡林康庄220kV输电线路工程分部工程名称根底工程开工前分项工程名称/施工单位聊城电力华昌工程工程经理曹宾强制性条文执行标准«110-500kV架空送电线路施工及验收标准?GB50233-2005序号强制性条文规定执行标准执行要素执行情况相关资料1架空

18、送电线路工程使用 的原材料及器材必须符合 以下规定：1 有该批产品出厂质 量检验合格证书；3 对砂石等无质量检 验资料的原材料应经抽样 并交有资质的检验单位检 验,合格前方可采用；4 对产品检验结果有 疑义时,应重新抽样,并经有资格的检验单位检 验,合格前方可采用.检验单位资格满足 要求检验单位资格文件合格证齐全有效地脚螺栓出厂质量合格证插入角钢出厂质量合格证合格证书及批次复 检报告齐全有效根底钢筋质量合格证钢筋批次复检报告根底钢筋焊接工艺检验报 告水泥出厂质量合格证、水 泥出厂检验报告水泥批次进场复检报告砂批次进场复检报告碎石批次进场复检报告外加剂批次进场复检报告原材料跟踪治理台账2分坑测量

19、前必须依据设 计给TE的数据复核设计给 定的杆塔位中央桩,并以 此作为测量的基准.横线路方向偏差不大于 50mm路径复测记录表线记1顺线路方向两相邻杆 塔中央桩间的距离与 设计值的偏差不大于 设计档距的1%转角桩的角度值,用 方向法复测时对设计 值的偏差不大于1'30"3根底混凝土中掺入外加 剂时应符合以下规定：1 根底混凝土中严禁 掺入氯盐.根底混凝土严禁掺 入氯盐外加剂检验报告配合比报 告工程部质检员年 月日专业监理工程师年 月日表根底施工强制性条文执行记录表编号:工程名称聊城羡林康庄220kV输电线路工程分部工程名称根底工程分项工程名称现浇铁塔根底施工单位聊城电力华昌工

20、程工程经理曹宾强制性条文 执行标准«110-500kV架空送电线路施工及验收标准?GB50233-2005序号强制性条文内容执行要素执行情况相关资料1当需要变更设计时,应经 设计单位同意.经设计同意设计变更文件2混凝土浇筑过程中应严格 限制水灰比. 每班日或每 个根底腿应检查两次及以 上坍落度.符合报告要求配合比报告3混凝土配比材料用量每 班日或每基根底应至少检 查两次,以保证配合比符 合施工技术设计规定.符合报告要求配合比报告隐蔽工程根底浇制签证记录表4试块应在现场从浇筑中 的混凝土取样制作,其养 护条件应与根底根本相 同.试块在现场制作试块报告同条件养护5试块制作数量应符合以下

21、规定：1转角、耐张、终端、换 位塔及直线转角塔根底每 基应取一组；2 一般直线塔根底,同一 施工队每5基或不满5基 应取一组,单基或连续浇 筑混凝土量超 100m3时 亦应取一组；4当原材料变化、配合比 变更时应另外制作.按标准要求制作根底试块强度试验台账及 试验报告6隐蔽工程的验收检查应 在隐蔽前进行.以下内容 为隐蔽工程：1根底坑深及地基处理情 况.2现浇根底中钢筋件的规 格、尺寸、数量、位置、 底座断面尺寸、混凝土的 保护层厚度及浇筑质量.在隐蔽前检查根底隐蔽工程签证单、普 通根底和拉线根底分坑及 开挖检查记录表线记2根底隐蔽工程签证单、现 浇铁塔根底检查及评级记 录线基17试块应在现场

22、从浇筑中 的混凝土取样制作,其养 护条件应与根底根本相 同.试块制作符合规范要求试块养护条件符 合标准要求试块检验报告混凝土结构工程施工质量验收标准?GB 50204-20021模板及其支架应根据工 程结构形式、荷载大小、 地基土类别、施工设备和 材料供给等条件进行设 计.模板及其支架应具有 足够的承载水平、刚度和 稳定性,能可靠地承受浇 筑混凝土的重量、侧压力 以及施工荷载.满足施工要求根底施工作业指导书2模板及其支架撤除的顺 序及平安举措应按施工技 术方案执行.符合施工技术方 案要求根底施工作业指导书3钢筋进场时,应按现行国 家标准钢筋混凝土用热 轧带肋钢筋?等规定抽取 试件作力学性能检验

23、,其 质量必须符合有关标准的 规定.符合规定要求产品合格证、出厂检验报 告和进场复验报告4钢筋安装时,受力钢筋的 品种、级别、规格和数量必 须符合设计要求.符合设计要求根底施工图纸5水泥进场时应对其品种、 级别、包装或散装仓号、出 厂日期等进行检查,并应对 其强度、安定性及其他必要 的性能指标进行复验,其质 量必须符合现行国家标准硅酸盐水泥、普通硅酸盐 水泥?的要求.当在使用中对水泥质量 有疑心或水泥出厂超过三 个月快硬硅酸盐水泥超过 一个月时,应进行复验, 并按复验结果使用.钢筋混凝土结构中,严禁产品合格证、出 厂检验报告和进 场复验报告齐全 有效产品合格证、出厂检验报 告和进场复验报告使用

24、含氯化物的水泥.6混凝土中掺用外加剂的质 量及应用技术应符合现行 国家标准混凝土外加剂?、混凝土外加剂应用技术 标准?等和有关环境保护的 规定.钢筋混凝土结构中,当 使用含氯化物的外加剂时, 混凝土中氯化物的总含量 应符合现行国家标准混凝 土质量限制标准?的规定.产品合格证、出厂检验报告和进场复验报告齐全有效产品合格证、出厂检验报 告和进场复验报告.7结构混凝土的强度等级必 须符合设计要求.符合设计要求施工记录及试件强度试验 报告8现浇结构的外观质量不应 有严重缺陷.外观质量无严重 缺陷隐蔽工程根底拆模签 证记录表9现浇结构不应有影响结构 性能和使用功能的尺寸偏 差.符合标准要求隐蔽工程根底浇

25、前、支 模签证记录表隐蔽工程根底拆模签 证记录表现浇铁塔根底含插入式 根底检查及评级记录工程部质检员：年 月 日专业监理工程师：年 月 日表杆塔工程开工前强制性条文执行记录表编号:工程名称聊城羡林康庄220kV输电线路工程分部工程名称杆塔工程开工前分项工程名称/施工单位聊城电力华昌工程工程经理曹宾强制性条文 执行标准«110-500kV架空送电线路施工及验收标准?GB50233-20051当需要变更设计时,应经设 计单位同意.已经设计同意设计变更文件2架空送电线路工程测量 及检查用的仪器、仪表、量 具等,必须经过检定并有效 期内使用.扭力扳手已经全部 检定并在有效期内 使用.计量器具

26、台帐、检定证书接地电阻仪已经全 部检定并在有效期 内使用计量器具台帐、检定证书3架空送电线路工程使用的 原材料及器材必须符合以下 规定：1有该批产品出厂质量检 验合格证书.合格证齐全有效杆塔出厂质量检验合格证 螺栓出厂质量检验合格证4杆塔组立必须有完整的施 工技术设计.组立过程中, 应采取不导致部件变形或损 坏的举措.有完整的施工技术设 计杆塔组立施工作业指导书已采取不导致部件变 形或损坏的举措工程部质检员：年 月 日专业监理工程师：年 月 日表杆塔施工强制性条文执行记录表编号:工程名称聊城羡林康庄220kV输电线路工程分部工程名称杆塔工程分项工程名称自立式铁塔组立施工单位聊城电力华昌工程工程

27、经理曹宾强制性条文执行标准«110-500kV架空送电线路施工及验收标准?GB50233-20051杆塔连接螺栓应逐个紧 固,级螺栓的扭紧力矩不 应小于表见本局部表的规定.级以上的螺栓扭矩标准值由设计 规定, 假设设计无规定时, 宜按级螺栓的扭紧力矩 标准执行.螺杆与螺母的 螺纹有滑牙或螺母的棱角 磨损以致扳手打滑的螺栓 必须更换.螺栓已按标准要求或 设计要求扭紧力矩紧 固自立式铁塔组立检查及评 级记录线塔1滑牙螺栓已更换螺母棱角磨损的螺栓已 更换2杆塔组立及架线后,其允 许偏差应符合表见本局部 表的规定.符合标准要求自立式铁塔组立检查及评 级记录线塔13铁塔根底符合以下规定时 可组

28、立铁塔：i经中间检查验收合格；2分解组立铁塔时,混凝土 的抗压强度应到达设计强 度的70 %.已经中间验收合格中间验收报告分解组立铁塔时的混 凝土抗压强度满足规 范要求根底设计强度：试块强度报告工程部质检员：年 月 日专业监理工程师：年 月 日附录A(标准性附录)杆塔施工强制性条文执行记录表表螺栓紧固扭矩标准(GB 50389-2005表)螺栓规格扭矩值(N m)M1240M1680M20100M24250表铁塔组立的允许偏差( GB 50389-2005表)偏差工程一般铁塔高塔直线塔结构倾斜3 %o%0直线杆塔结构中央与中央桩 间横线路方向位移50mm转角塔结构中央与中央桩间 横、顺线路方向

29、位移50 mm表架线工程开工前强制性条文执行记录表编号:工程名称聊城羡林康庄220kV输电线路工程分部工程名称架线工程开工前分项工程名称/施工单位聊城电力华昌工程工程经理曹宾强制性条文执行标准«110-500kV架空送电线路施工及验收标准?GB50233-2005序号强制性条文规定执行标准执行要素执行情况相关资料1当需要变更设计时,应经设计 单位同意.变更已经设计同意设计变更文件2架空送电线路工程工程使用 的原材料及器材必须符合以下 规定：1有该批产品出厂质量检验合 格证书.原材料合格证齐全有效导线质量合格证地线质量合格证光缆质量合格证 绝缘子质量合格证金具质量合格证3架线前应有完整

30、有效的架线 施工包括放线、紧线及附件安 装等技术文件.有完整的施工技术设计架线包括放线、紧 线及附件安装等施 工作业指导书4在张力放线的操作中除遵守下 列规定外,尚应符合国家现行标 准超高压架空输电线路张力 架线施工工艺导那么试行SDJJS2中的规定：良导体 架空地线及220kV线路的导线展 放也应采用张力放线.导线展放采用张力放线架线施工作业指导书5不同金属、不同规格、不同绞制 方向的导线或架空地线严禁在 一个耐张段内连接.导地线连接符合规范要求导线质量合格证地线质量合格证材料进场检验记录6导线或架空地线,必须使用合 格的电力金具配套接续管及耐 张线夹进彳了连接.连接后的握着 强度,应在架线

31、施工前进行试件 试验.试件不得少于 3组允许 接续管与耐张线夹合为一组试 件.其试验握着强度对液压及配套接续管合格配套耐张管合格导地线握力试件制作记录制作试件满足标准要求爆压都不得小于导线或架空地 线设计使用拉断力的 95 %.握着强度满足标准要求导地线拉力试验报告7光缆架线施工必须符合以下规 定：光缆架线施工必须采用张力 放线方法.光缆架线采用张力放线光缆施工作业指导书8当导线或架空地线采用液压或 爆压连接时,操作人员必须经 过培训及测试合格、持有操作 许可证.连接完成并自检合格 后,应在压接管上打上操作人 员的钢印.压接人员持证上岗压接人员操作证自检合格,已打钢印导地线压接管施工检查及评级

32、记录线线2、线线3、线线4、线线5钢印编号工程部质检员：年 月 日专业监理工程师：年 月 日表架线工程施工强制性条文执行记录表编号:工程名称聊城羡林康庄220kV输电线路工程分部工程名称架线工程分项工程名称导地线展放施工单位聊城电力华昌工程工程经理曹宾强制性条文执行标准«110-500kV架空送电线路施工及验收标准?GB50233-2005序号强制性条文规定执行标准执行要素执行情况相关资料1在一个档距内每根导线或架空地 线上只允许有一个接续管和三个补 修管,当张力放线时不应超过两个 补修管, 并应满足以下规定： 1各类管与耐张线夹出口间的距离 不应小于 15m ;2接续管或补修管与悬

33、垂线夹的距 离不应小于 5m .一档内每根导线或地线上 的接续管及补修管数量符 合标准要求导、地线展放施检查及评级记录线线1各类管与耐张线夹出口间 的距离满足标准要求接续管或补修管与悬垂线 夹的距离满足标准要求2架线前应有完整有效的架线施工包括放线、紧线及附件安装等技 术文件.有完整的施工技术设计架线包括放 线、紧线及附件 安装等施工 作业指导书3在张力放线的操作中除遵守以下规定外,尚应符合国家现行标准超 高压架空输电线路张力 架线施工 工艺导那么试行SDJJS2 中的规定：良导体架空地线及220kV线路的导线展放也应采用张 力放线.导线展放采用张力放线架线施工作业指导书4光缆架线施工必须符合

34、以下规定： 光缆架线施工必须采用张力放线方 法.光缆架线采用张力放线光缆施工作业指导书工程部质检员：年 月 日专业监理工程师：年月日表架线工程工强制性条文执行记录表编号:工程名称聊城羡林康庄220kV输电线路工程分部工程名称架线工程分项工程名称导地线连接管施工单位聊城电力华昌工程工程经理曹宾强制性条文执行标准«110-500kV架空送电线路施工及验收标准?GB50233-2005序号强制性条文规定执行标准执行要素执行情况相关资料1导线切割及连接应符合下 列规定：1切割导线铝股时严禁伤 及铝芯.2切口应整洁.3导线及架空地线的连接 局部不得有线股绞制不良、 断股、缺股等缺陷.4连接后管

35、口附近不得有 明显的松股现象.切割导线铝股未伤及钢芯压接施工作业指导书压接隐蔽工程签证单切口整洁连接局部无缺陷压后管口附近无明 显松股现象2各种接续管、耐张管及钢锚连接前必须测量管的内、 外直径及管壁厚度,其质量 应符合电力金具通用技术 条件?GB 2314 规定.不合格者,严禁使用.接续管、耐张管及 钢锚质量符合规定导地线压接施 工检查及评级 记录线线2、 线线3、线线 4、线线53接续管及耐张线夹压接后应检查外观质量,并应符合 以下规定：4弯曲度不得大于 2 %,有 明显弯曲时应校直.5校直后的接续管如有裂 纹,应割断重接.接续管及耐张管无 明显弯曲导地线直线液 压管施工检查 及评级记录线

36、 线4、导地线 耐张液压管施 工检查及评级 记录线线5接续管及耐张管校直后无裂纹4隐蔽工程的验收检查应在 隐蔽前进行.以下内容为隐 蔽工程：6液压或爆压连接接续管、 耐张线夹、引流管等的检查：1 连接前的内、外径,长 度；2管及线的清洗情况；3钢管在铝管中的位置；4 钢心与车口线端头在连接 管中的位置.连接前的内、外径,长度已检查导地线压接施工检查及评级记录线线2、线线3、线线4、线线5连接前管及线已清 洗隐蔽工程签证 单钢管在铝管中的位置正确钢芯与铝线端头在 连接管中的位置正 确工程部质检员：年 月 日专业监理工程师：年月日表架线工程施工强制性条文执行记录表编号:工程名称聊城羡林康庄220k

37、V输电线路工程分部工程名称架线工程分项工程名称附件安装施工单位聊城电力华昌工程工程经理曹宾强制性条文 执行标准«110-500kV架空送电线路施工及验收标准?GB50233-2005序号强制性条文规定执行标准执行要素执行情况相关资料1绝缘子安装前应逐个外表 清洗干净,并应逐个串 进行外观检查.安装时应检 查碗头、球头与弹簧销子之 间的间隙.在安装好弹簧销 子的情况下球头不得自碗头 中脱出.安装前绝缘子外表 已清洁附件安装施工作业指导书及施工 记录安装前绝缘子外观 完好无损安装好弹簧销子后 球头不自碗头中脱 出工程部质检员：年 月 日专业监理工程师：年月日表接地施工强制性条文执行记录表

38、编号:工程名称聊城羡林康庄220kV输电线路工程单位工程名称架空电力线路工程分部工程名称接地工程分项工程名称外表式接地装置施工单位聊城电力华昌工程工程经理曹宾强制性条文执行标准«110-500kV架空送电线路施工及验收标准?GB50233-2005序号强制性条文规定执行标准执行要素执行情况相关资料1接地体的连接应符合以下规定：2除设计规定的断开点可用螺 栓连接外,其余应用焊接或液 压、爆压方式连接.3接地体间连接必须可靠.接地体连接方式符合标准要 求隐蔽工程签证单； 接地装置施工检查 及评级记录线地1当采用搭接焊接时,圆钢的搭接长度应为其直径的 6倍 并双面施焊；扁钢的搭接长度应为其

39、宽度的2倍并四面 施焊检查记录2接地引下线与杆塔的连接应接 触良好,并应便于断开测量接地 电阻.当引下线直接从架空地线 引下时,引下线应紧靠杆身,并 应每隔一定距离与杆身固定.引下线与杆塔接触良好接地装置施工检查及评级记录线地1引下线便于断开引下线紧靠杆身且每隔一定距离与杆身固定电气装置安装工程接地装置施工及验收标准?3接地线与杆塔的连接应接触良 好可靠,并应便于翻开测量接地 电阻.接地良好接地装置施工检查 及评级记录线地1 便于翻开4架空线路杆塔的每一腿都应与 接地体引下线连接,通过多点接每腿接地接地装置施工检查及评级记录线地地以保证可靠性.1 )工程部质检员：年 月 日专业监理工程师：年

40、月 日表竣工投产前强制性条文执行记录表编号:工程名称聊城羡林康庄220kV输电线路工程单位工程名称架空电力线路工程分部工程名称竣工投产分项工程名称/施工单位聊城电力华昌工程工程经理曹宾强制性条文 执行标准«110-500kV架空送电线路施工及验收标准?GB50233-2005序 号强制性条文规定执行标准执行要素执行情况相关资料1线路工程未经竣工验收及 试验判定合格,不得投入运 行.已经竣工验收判定合格竣工验收报告线路绝缘电阻测试合格调试试验报告线路相位准确线路参数及高频特性已 测定电压由零升至额定电压, 但无条件时可不做以额定电压对线路冲击合闸三次带负荷试运行24小时工程部质检员：年

41、 月 日专业监理工程师：年月日表输电线路工程施工平安强制性条文执行记录表工程名称聊城羡林康庄220kV输电线路工程施工单位聊城电力华昌工程工程经理曹宾强制性条文执行标准电力建设平安工作规程 第2局部：架空电力线路? DL序号强制性条文规定执行标准执行要素执行情况相关资料1工程建设、施工、监理单位 的各级领导、工程技术人员和 施工治理人员必须熟悉并严格 遵守本局部,施工人员必须熟 悉和严格遵守本局部,并经考 试合格后上岗.工程参建人员必须熟悉 和遵守安规,经测试合格 后上岗平安教育培训记 录2对从事电工、金属焊接与切 割、高处作业、起重、机械操 作、爆破压、企业内机动车 驾驶等特种作业施工人员,

42、必 须进行平安技术理论的学习和 实际操作的培训,经有关部门 考核合格后,持证上岗.特种作业人员必须持证 上岗特种作业人员清册及操作证3施工必须有平安技术举措, 并在施工前进行交底和做好现 场监护工作.已交底的举措, 未经审批人同意,不得擅自变 更.施工必须有平安技术措 施施工平安技术措施施工前必须进行交底和现场监护交底记录、平安施工作业票未经原审批人同意,不 得擅自变更已交底的举措施工平安技术措施平安施工作业票4主要受力工器具应符合技 术检验标准,并附有许用荷载 标志；使用前必须进行检查, 不合格者严禁使用,严禁以小 代大,严禁超载使用.主要工器具应附有许用荷载标志主要工器具台账、检验记录使用

43、前必须进行外观检 查,不得以小代大、超载 使用工程名称聊城羡林康庄220kV输电线路工程施工单位聊城电力华昌工程工程经理曹宾强制性条文 执行标准电力建设平安工作规程 第2局部：架空电力线路? DL序号强制性条文规定执行标准执行要素执行情况相关资料5严禁违章作业、违章指挥、违 反劳动纪律；对违章作业的指 令有权拒绝；有权制止他人违 章行为.严禁违章作业、违章指 挥、违反劳动纪律；对违 章作业的指令有权拒绝； 有权制止他人违章作业平安教育培训记录6对无平安举措或未经平安 技术交底的施工工程,施工人 员有权拒绝施工对无平安举措或未经安 全技术交底的施工工程, 施工人员有权拒绝施工平安教育培训记录7施工人员严禁酒后作业严禁酒后作业行平安作业票制度.平安教育培训记录、平安施工作业票8进入施工区的人员必须正 确佩戴安平安帽进入施工区的人员必须正确佩戴安平安帽平安教育培训记录9遇有雷雨、暴雨、浓雾、沙 尘暴、六级及以上大风时,不 得进行高处作业、水上运输、 露
