箱变综合测控装置光纤环网检验指导

1、概述：tht-fzk系列产品web管理功能，可以通过web界面非常直观地管理和维护设备, 木文件主要说明了在生产、检验过程中的配置装置、环网连接及测试手段的方法。山于光纤环网配置就是内嵌的以太网交换机的配置，为了区别于装置的网络设置此处用模块 代替装置。要求:在进行模块配置之前，请确保在您的计算机上安装了必要的软件并合理的配置了网络。 对用户计算机的最低配置要求如下：1. 安装操作系统2. 安装以太网卡3. 安装web浏览器（ie6.0及以上版本）4. 安装并tcp/ip协议环网设置：模块默认的ip地址是:54,子网掩码：。通过web来访问模块时

2、, 模块和计算机的1p必须同在一个局域网络当中。可以修改计算机的ip地址或修改模块的1p 地址，确保它们的ip同在一个局域网络中，具体操作可以参照下述方法。第一步：修改计算机的ip地址点击开始一控制面板一网络连接一本地连接internet协议（tcp/ip）设置pc的ip 地址为192.168.1.x （x是2到253中的任一值），点击确定后ip地址修改成功。具体的windows系统操作页面如下图：打开网上邻居:网上:邻居点击左侧的“査看网络连接”右键点击“本地连接”按钮,选择“属性”，出现如下属性框双击“internet协议（tcp/ip）”按钮，出现如下属性框修改ip地址，点击确定即可。第

3、二步：修改和确认模块的配置在设置模块的配置之前，必须确保模块与计算机的以太网电口连接良好，和模块z间的以太 网光口连接正确良好，模块之间的连接如卜-图所示：注：1.光口连接时需要rx、tx交叉连接。2. 如上图所示，环网连接耍一台装置的光口 1接另一台装置的光口 2,依次类推。 通过配套的blue eyesii管理软件（绿色版），设置iem608模块的ip地址和配置。1. 将产品附带ba管理软件拷贝到计算机上。2. 进入ba管理界面，点击搜索图标土搜索设备。3. 搜索到设备后，把鼠标光标移动到设备匕点击右键，ip地址修改和配置。如卜图:电 blueeyes_iiv1.3.4 buildl009

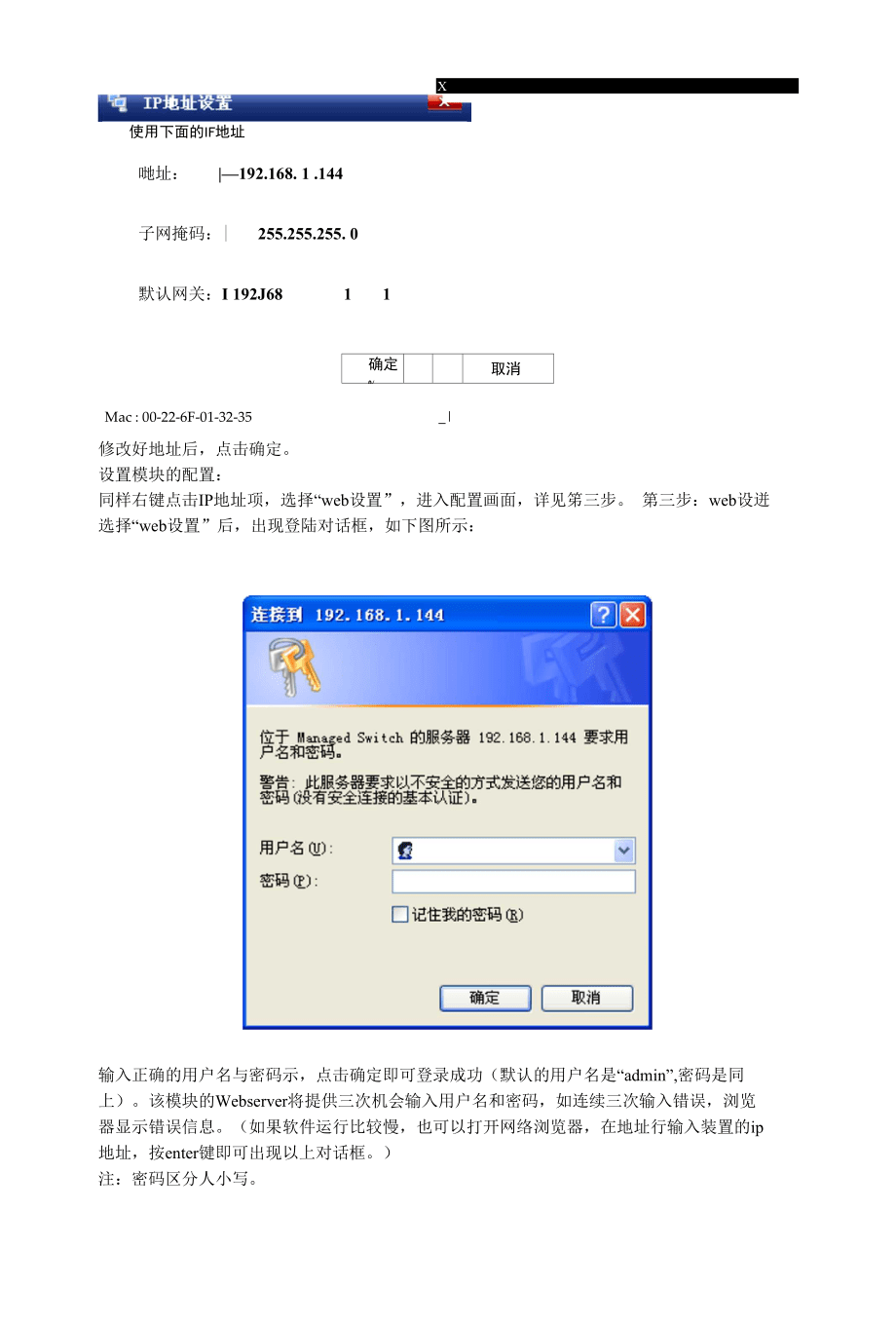

4、18t系统0）工具帮助g二1 炉月倉 gd * |-1设备总数为1h-iem608l mac: 00-22-6f-01-32-35设备拓扑良1oiem608设置模块的ip地址：选择ip地址条忖，显示如下图:x使用下面的if地址哋址：|192.168. 1 .144子网掩码：|255.255.255. 0默认网关：i 192j6811确定%取消mac : 00-22-6f-01-32-35_|修改好地址后，点击确定。设置模块的配置：同样右键点击ip地址项，选择“web设置”，进入配置画面，详见笫三步。 第三步：web设迸选择“web设置”后，出现登陆对话框，如下图所示：输入正确的用户名与密码示，

5、点击确定即可登录成功（默认的用户名是“admin”,密码是同 上）。该模块的webserver将提供三次机会输入用户名和密码，如连续三次输入错误，浏览 器显示错误信息。（如果软件运行比较慢，也可以打开网络浏览器，在地址行输入装置的ip 地址，按enter键即可出现以上对话框。）注：密码区分人小写。如果密码正确进行正式的web配置画面，此界面我们nj分为3个区域：1.标题区，2.菜单栏，3. 配置区三部分。单击菜单栏中的菜单项，可以进入相应的界面，配置区显示设备状态信息 并可进行数据配置。如f图：当撫时间201210月22日11 14:46三旺通信sone data commum1cat10你当

6、丽的位査王菜状态涪息全部展幵o主魏草°彖娩伏奄 a si口配鱼 o二层将性 a琏豁备份 °远程空控 a诵口折计 a冋珞诊晰 o系统普超分 »5x1024«768没备型号：iem608-8f厦件版本：v1.0.0设备名硃：iem608软件版本：v1.1.0 build100819t设备描述：30nedata地址:00.22.6f 01.3235设备荻号：2009122800001联系方式：www.3o端口信息.活口号连接伏玄诵口状态速军接口笑型1losfull100m光口2losfull100m光口3loshalf10m电口坏网配迸：选择“菜单栏一链路备份

7、一swring”，出现以卜画面: 你当前的位 “主粟 > >«2s&份»swrmgswrmg 配豪:o swrmg i © swrmg ii o 葉用swring 环网鉅网络标识端口列表环冋?5型 hello time启用23口4口5口6口7口8swringh 配置环网组网络标识端口列表,回2口3口4口5口6口7口8环剛？22 hello time启用单环|。卜 100msh2*100msswrin滞要重e才生效?第一步，环网组i先选中启用，然后在“端口列表”中选中端口 i和端口 20 第二步，环网类型选屮单坏。第三步，点击设置，完成环网设置。

8、需要重启装置，设置才能生效。可以断电，再重新上电。也可以进行软重启，操作如下：点击菜单栏的“设备管理”下的“设备管理”选项，出现如下界面：全部展开o主菜集 a系歩状态 鋼口配豪 °二层特性 橇路备份 swrng進口汇豪 a远程甜控 a鋼口折计 o rw诊级 o系统酱理仗备雪童用 psw系歩值息 文件普理m«zi6u±«*分 h«1024e?8ip地址：子网掩码：默认网关：设备启设覽取清点击“重启”按钮,弹出选项框:点击确定即可。注：1.以上是fzk-1的配置参数，如果配置的是fzk-口，只需将笫一步中的端口 1和端口 2 改为端口 7和端口 8

9、02. 没有提及的项冃均使用默认值。将每个配置好z后，再更新点击乂按钮搜索设备，应该出现如下画面：iem608iem608iem6o8光纤环网测试：1.继线测试：光纤环网连接好后，任意断开其屮的一对光纤，环内所侑的装置通讯不受影 响。2.装置脱网测试：a.如环网连接图所示，断开任意一个装置的网络连线，只是此装置通讯 中断，其他袈置的通讯不受影响。重新连接好断开网络连线的装置，装置通讯可重新建 立，其他装置的通讯不受影响。b.如环网连接图所示，断开任意两台装置的网络连线，与wf-3000冇网络连线的通讯不 受影响，与wf-3000装直没有网络连线的通讯屮断。如：断开装登4和装直8的网络连线，装置4、5、6、7、8通讯屮断，其他装置通讯不受影响。重新连接好断开网络连线 的装置，装置通讯可重新建立，其他装置的通讯不受影响。光i iatxrxtxrxtht-f7k-ii自愈式光纤环网autx rx tx rxb口thfftk- i a口 tx rx| tx rx b口tht-fzk- i (11)aijtx rx tx rxb口tht-f2k- i (2)aijtx rx tx rxb口tht-fzk- i (3)v/a 口 tx rxtiir-ezk- itx rxblj(10)7aujtx rxtx rxb口tk
