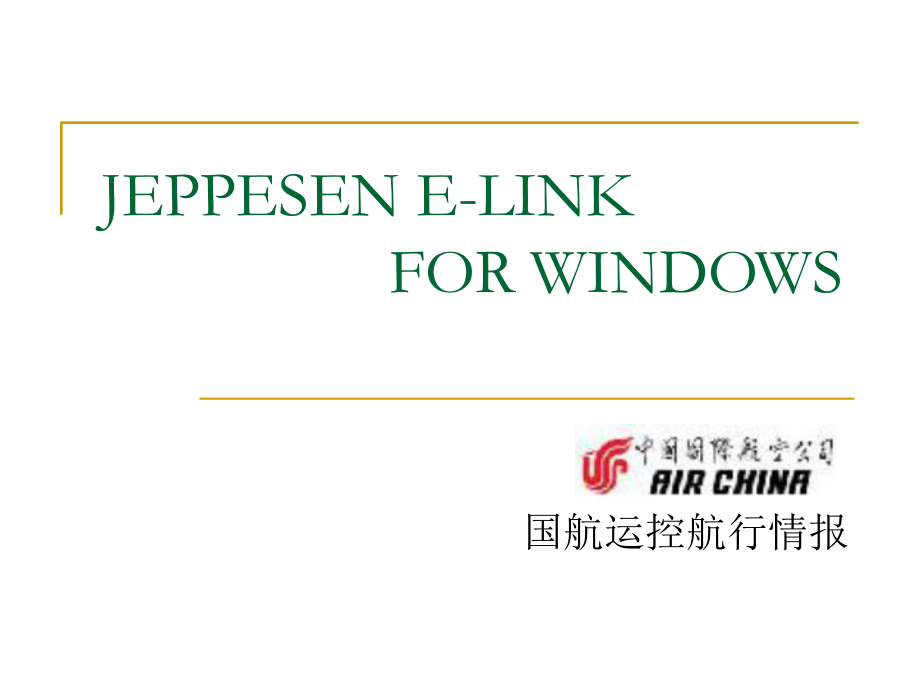

E-LINK for Windows

1、JEPPESEN E-LINK FOR WINDOWS 国航运控航行情报E-Link 主要功能:n浏览和打印Jeppesen机场航图、航路图、航线手册。 n快速查找机场、航路点、导航台等n在航路图上创建和保存航路。n方便、快捷的挑选目的地或航路备降场n判断重要天气,重要通告对公司航路的影响。n便捷的网上更新，确保机场航图、航路图、航线手册的有效性。E-Link主界面: 显示内容设置如何显示内容Jeppesen航路图Preferences Toolbar IFR机场 VFR机场 极少使用的机场（包括私 人、军用和直升机机场） VORs 航路NDBs 终端区NDBs 航路定位点 终端区定位点 低空

2、航路 高空航路 终端区空域 限制区 航向道Preferences Toolbar 指点标 等待起落航线 障碍物 情报区 网格最低偏航高度 道路 铁路 城市 湖泊/河 地表（植被、火山岩等） 地形轮廓 地形 Jeppesen机场航图图例说明Jeppesen机场航图的通告Jeppesen航线手册自定义航路点nTools Drop User-Defined Waypoint ：快速查找机场、航路点、导航台n单击Chart Search或工具栏的图标 ，弹出Search对话框：n输入需查找的内容 单击 Findn选定好点后， 单击 Locate ， 即可在航路图上定位n航线无法快速查找在航路图上创建和

3、保存航路n对公司航路有更直观和整体的了解，便于了解所经机场、情报区以及其它信息n建立公司航路库，便于分析航行通告、火山灰等对公司航路的影响如何创建航路n单击工具栏的图标 ，弹出如下对话框：n输入起飞目的地机场和航路，单击下一步：如何创建航路n输入航路的格式： LAMEN A593 FU V28 DGC V30 GTCn输入的航路点为坐标时的格式： N5330E16130 N5330E16330 精确到秒时： N5330.5E16130.8 N5330E16330.2如何创建航路n输入的航路点名称不止一个时，弹出如下对话框，需从中选择出正确的航路点nInfo键可以查看航路点的详细资料，依此来选择

4、正确的航路点n公司ZSHC-RCTP航路 方便、快捷的选择备降场 Airport List过滤器的应用方便、快捷的选择备降场 Airport List过滤器的应用 选择最选择最小小跑道长跑道长度度选择可用选择可用燃油类型燃油类型长方形范围长方形范围圆形范围圆形范围方便、快捷的选择备降场 Airport List过滤器的应用n如需选择航路上的备降场： 在选中的航路上点右键-Show Approaches Within ：方便、快捷的选择备降场 Airport List过滤器的应用几个实用的小功能1.测量任意位置到某点或航线的方位和距离。2.绘制以任意点为中心的圆状图形。3.在公司航路上方便的改变

5、航路走向，添加删除点。4.显示航路上每一段的距离。下面举几个工作中经常会用到的例子n1.C0197/09 ZBPE ZYSH 200910112100-200910112130 () 设置临时限制区 : N415640E1082246- N414056E1082727-N432058E1232104-N433656E1231918四点连线范围内 ,高度为地面至无限高 ,要求净空 . 高度: SFC 至 UNL .2.火山灰报文处理nFCST VA CLD +12HR: 14/0000Z SFC/FL200 N5933 W04215 - N5842 W03414 - N5617 W02620 -

6、 N5310 W02249 - N5006 W02210 - N4949 W02435 - N5121 W02719 - N5125 W03024 - N4734 W03401 - N4440 W03322 - N4241 W03043 - N3941 W02838 - N3759 W02521 - N3926 W01647 - N3722 W01634 - N3546 W01839 - N3240 W01846 - N2951 W02435 - N2836 W02335 - N2656 W02144 - N2503 W02137 - N2457 W02534 - N2503 W02951 -

7、 N2755 W03606 - N3325 W03858 - N4102 W03943 - N5226 W03745 - N5559 W04116 - N5701 W04619 - N5657 W05426 - N5859 W05207 - N5859 W04420 - N5933 W04215 SFC/FL200 N6355 W01936 - N6219 W01504 - N6219 W01358 - N6507 W01324 - N6634 W01604 - N6637 W01910 - N6534 W02016 - N6529 W02149 - N6556 W02422 - N6821 W02002 - N6828 W01457 - N6634 W00958 - N6501 W00619 - N6352 W00453 - N6057 W00453 - N6050 W00852 - N5948 W00958 - N5836 W01018 - N5836 W01311 - N6034 W01457 3.制作全
