五金配件知识培训PPT学习教案VIP

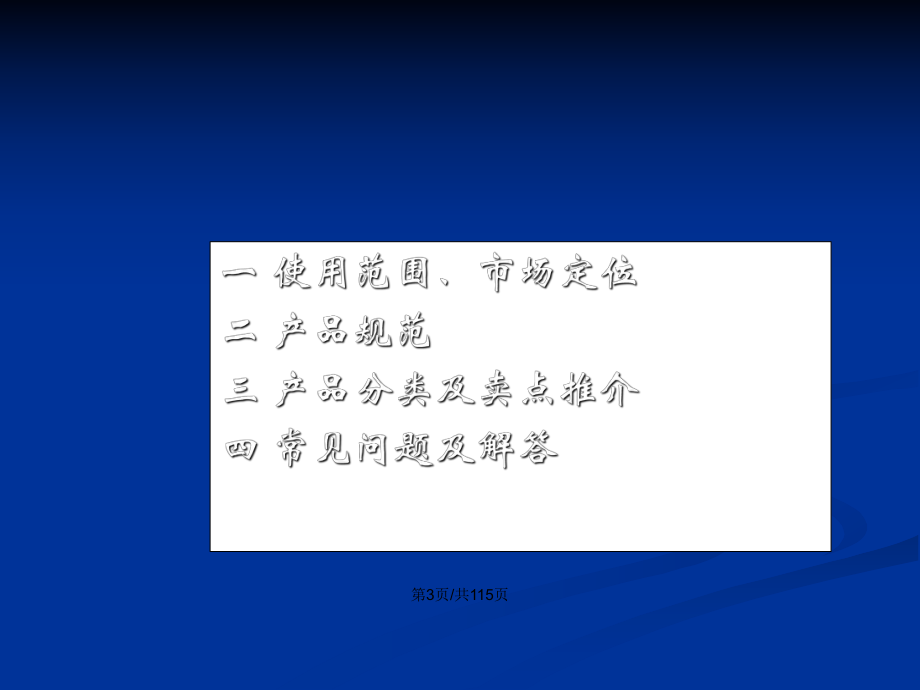

1、会计学1五金配件知识培训五金配件知识培训培训内容： 一.坚朗五金配件讲解；二.诺托五金配件讲解；三散户测量安装技能讲解。第1页/共115页第2页/共115页第3页/共115页一、市场定位、使用范围第4页/共115页第5页/共115页公寓酒店商场医院第6页/共115页一 产品规范第7页/共115页内平开下悬窗下悬内平开窗内平开窗内平开门假中挺内平开对开窗假中挺内平开对开门内开下悬窗(内倒窗)外平开窗外平开门幕墙上悬窗推拉窗推拉门第8页/共115页内平开下悬窗下悬内平开窗内平开窗内平开门假中挺内平开对开窗假中挺内平开对开门内开下悬窗外平开窗外平开门幕墙上悬窗推拉窗推拉门第9页/共115页标准C型槽

2、型材示意图五金件与型材五金件与型材配合部分配合部分视图方向尺寸参见图册第3页第10页/共115页Z扇料框料第11页/共115页产品命名规则：产品名称以国家标准规定名称命名产品分左右：例：第12页/共115页二 产品分类及特点介绍第13页/共115页第14页/共115页门窗配件组成控制部分锁闭部分承重部分第15页/共115页室内执手传动杆窗合页锁块第16页/共115页室内门锁门执手门合页第17页/共115页1.控制部分执手系列传动杆系列撑挡系列第18页/共115页执手系列 定义： 驱动传动锁闭器，多点锁闭器，实现门窗扇启闭的操纵装置。 第19页/共115页 功能分类： 窗用 门用 执手系列第20

3、页/共115页内开窗 外开窗 上悬窗 执手系列室内室内室内第21页/共115页执手系列平开门 第22页/共115页执手系列第23页/共115页执手系列第24页/共115页执手系列室内室内室内第25页/共115页执手系列第26页/共115页特点：执手系列功能1.舌长可根据窗型进行针对设计2.安装定位牢固（内开加装一体式不锈钢垫；外开可做分体式安装，控制意外的发生）L 执手座盖紧固螺钉螺钉 执手把螺钉 执手座第27页/共115页外观1.丰富的颜色选配方案2.内装系列化设计理念执手系列第28页/共115页传动杆系列 定义： 用于传递执手操作力的杆件 第29页/共115页 功能分类： 欧标C槽口 无槽

4、口 传动杆系列第30页/共115页传动杆系列欧标C槽 第31页/共115页传动杆系列无槽口 第32页/共115页传动杆系列特点：功能1.长度方向（可根据窗型规格设计制造）2.锁点偏心调节（a. 调节锁块安装后的配合误差 b.改善门窗长期使用后密封）材质锁点采用304不锈钢铝杆采用高强度挤压铝合金6063（兴发铝材）标记线第33页/共115页撑挡系列 定义：锁定式撑挡窗扇受到一定外力作用时，使窗扇在启、闭方 向不会发生变化的撑挡摩擦式撑挡窗扇固定在一个预设位置，在受到一定外力作 用时，使窗扇在启、闭方向上缓慢发生变化的撑挡 第34页/共115页撑挡系列 功能分类： 内开窗 上悬窗 第35页/共1

5、15页撑挡系列内开窗用撑挡摩擦型(PX10)锁紧型(FC310)第36页/共115页撑挡系列内开窗 第37页/共115页上悬窗用撑挡撑挡系列摩擦式(FC200)锁定式(SC310）第38页/共115页撑挡系列上悬窗 第39页/共115页撑挡系列特点：材质2.提高整窗安全性3.根据客户需求选择第40页/共115页2.锁闭部分门锁系列推拉锁系列第41页/共115页门锁系列 定义： 用于平开门上，当门扇受外力扇关闭时，使之固定在某一指定位置的装置。 第42页/共115页门锁系列 功能分类： 单点锁闭 多点锁闭 第43页/共115页门锁系列单点锁闭 多点锁闭 第44页/共115页扇固定面板壳体外挂装置

6、1.扇固定面板采用304不锈钢，防腐，耐磨。2.主体壳体采用优质碳素钢制造，内部结构为模块式组合，让产品更加坚固耐用。3.多点锁闭门锁采用外挂锁闭装置的方式，可以根据需要增加多点锁闭，以满足客户的防盗要求。（产品可与多款门执手配套使用）门锁系列特点：第45页/共115页推拉锁系列 定义： 用于推拉门窗上，锁闭门窗扇的装置。 第46页/共115页推拉锁系列 功能分类： 手动 自动 第47页/共115页推拉锁系列推拉窗 推拉门 第48页/共115页推拉锁系列特点：1.外观造型多样性TLS12TLS20LSDS10TLDS第49页/共115页锁钩锁钩1）、安装方式有夹持固定和卡位固定,能适应多种壁厚

7、的型材。2）.有多种不同长度的304不锈钢锁钩选配，且每款锁勾的伸出长度可进行调节，满足多款型材的搭接要求。 3）.手动锁具有防盗装置，能有效保证推拉门在锁闭情况下的安全性。夹持式(螺钉连接)卡位式(弹簧卡紧)4）.根据客户要求，组合搭配使用2.功能 推拉锁系列第50页/共115页3.承重部分合页系列滑轮系列滑撑系列第51页/共115页合页系列 定义： 用于连接平开门窗的框和扇，承受门窗扇重量的装置。 第52页/共115页 功能分类： 内开窗 平开门（ 内平开、外平开） 合页系列第53页/共115页合页系列内平开窗平开门第54页/共115页合页系列特点：1.外观 可根据用户窗型选择多款造型N2

8、BJ3YHEA10 YHEB10J5AWK-DLHD第55页/共115页合页系列特点：2.材质 （1）采用高强度挤压铝合金（兴发） （2）304不锈钢转轴第56页/共115页合页系列3.功能特点： 1 . 5+-0 . 5J5A+-1 2 . 52LHD/LHE第57页/共115页滑撑系列 定义： 用于连接外平开窗的窗框和窗扇，承受窗扇重量的装置。 第58页/共115页滑撑系列 功能分类： 外平开窗 上悬窗 平推窗 第59页/共115页滑撑系列平开窗 室内第60页/共115页滑撑系列上悬窗 室内第61页/共115页滑撑系列平推窗 第62页/共115页滑撑系列特点：2、高强度尼龙加不锈钢嵌件滑块

9、不仅强度高，而且滑动顺畅、耐磨。3、 承重杆曲面设计。1. 采用优质304不锈钢材料制造。4、 30000次反复启闭后仍能正常使用。平开窗用滑撑第63页/共115页上悬窗用滑撑第64页/共115页滑撑系列问题： 为什么外开窗不推荐用合页？ 第65页/共115页滑撑系列1、安全性第66页/共115页滑撑系列第67页/共115页滑撑系列第68页/共115页滑撑系列第69页/共115页滑撑系列2、清洁，维护第70页/共115页滑轮系列 定义： 安装于推拉门窗内，承受门窗扇重量并使之在指定轨道上滑动的装置。 第71页/共115页滑轮系列 功能分类： 推拉窗 推拉门 第72页/共115页滑轮系列铝合金

10、类(LDL) 聚甲醛类(CLG70 ) 钢铁类(DR1) 推拉窗 第73页/共115页滑轮轨道滑轮系列第74页/共115页滑轮系列铝合金 类(LSL) 聚甲醛类 (MLG83 ) 钢铁类 ( SR1) 锌合金类(SHL95) 推拉门 第75页/共115页滑轮轨道滑轮系列第76页/共115页1.承重性能优良。窗滑轮最大能承受55kg，门滑轮最大能 承受110kg。2.运转平稳。特点：滑轮系列第77页/共115页可选择轮体外形新工艺滑轮系列第78页/共115页四 常见工程问题与解答第79页/共115页第80页/共115页室内第81页/共115页室内第82页/共115页第83页/共115页室内第84

11、页/共115页 室内第85页/共115页第86页/共115页第87页/共115页第88页/共115页 外平开窗滑撑的选用 外平开窗在选用滑撑时，一般情况下选用的滑撑至少是窗宽的2/3，如果窗户较轻时，可为1/2。 外平开窗 分左右的滑撑应成对使用（每扇窗户上使用一左一右）第89页/共115页 上悬窗滑撑的选用 上悬窗在选用滑撑时，一般情况下滑撑等于窗高的1/2 上悬窗 分左右的滑撑应成对使用 （每扇窗户上使用一左一右） 第90页/共115页窗户重量=玻璃比重X窗高X窗宽X玻厚X铝型材百分比 KG 3X m X m X mm X 常用小公式：第91页/共115页第92页/共115页第93页/共115页第94页/共115页第95页/共115页第96页/共115页第97页/共115页第98页/共115页第99页/共115页第100页/共115页第101页/共115页第102页/共115页第103页/共115页第104页/共115页第105页/共115页第106页/
