第2章原理图设计基础

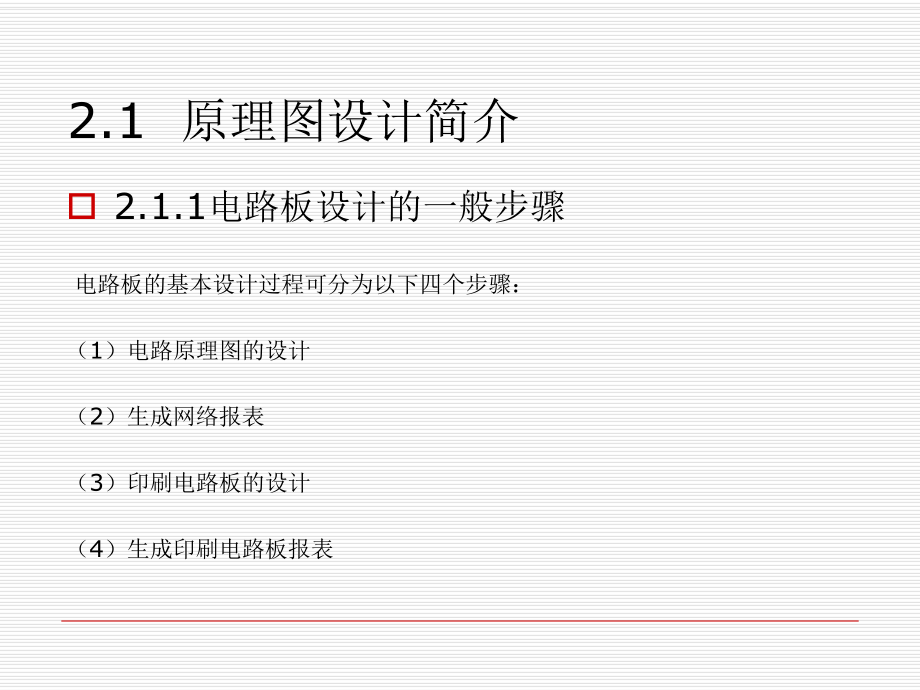

1、第第2 2章章 原理图设计基础原理图设计基础o 本章要点o 电路板设计的一般步骤o 电路原理图设计的一般步骤 o 电路原理图设计工具 o 图纸的设置 o 系统字体的设置 o 系统字体的设置 o Protel DXP文件的结构 o Protel DXP文件的组织与管理 2.1 原理图设计简介 o 2.1.1电路板设计的一般步骤 电路板的基本设计过程可分为以下四个步骤：（1）电路原理图的设计（2）生成网络报表（3）印刷电路板的设计（4）生成印刷电路板报表2.1 原理图设计简介 o 2.1.2 电路原理图设计的一般步骤 o 电路原理图设计过程可分为以下7个步骤：o （1）启动protel dxp原理

2、图编辑器 o （2）设置电路原理图的大小和版面o （3）从元器件库取出所需要的元器件放置在工作平面o （4）根据设计需要连接元器件o （5）对布线后的元器件进行调整o （6）保存已绘制好的原理图文档o （7）打印输出图纸2.1 原理图设计简介 o 2.1.3 电路原理图设计工具栏 Protel DXP的电路原理图设计工具栏主要有：布线工具栏、绘图工具栏、电源及接地工具栏、常用数字器件工具栏、信号仿真源工具栏、PLD工具栏、Mixed Sim工具栏及SI工具栏等。 2.1 原理图设计简介 各种工具的使用和属性设置详见书2.2 图纸设置 执行DesignOptions命令，即可打开“Documen

3、ts Options”对话框，如图2-99所示。在该对话框中可以对图纸大小、方向、标题栏及图纸网格、系统字体、文档组织形式等进行设置。2.2 图纸设置o 2.2.1 图纸大小的设置 执行DesignOptions命令，打开如图2-99所示的“Documents Options”对话框，在Standard styles区域设置图纸尺寸，单击按钮在下拉列表框中选择A4 OrCADE的纸型，如图2-100所示。 2.2 图纸设置o 2.2.2 图纸方向的设置 通过“Documents Options”对话框中Options部分的Orientation选项设置，单击按钮，选中Landscape，则为水

4、平放置图纸；选中Portrait，则为竖直放置图纸，如图2-102所示。 2.2 图纸设置o 2.2.3 标题栏的设置 标题栏的设置可在图纸设置对话框中的Options部分实现，如图2-104所示。 2.2 图纸设置o 2.2.4 图纸颜色的设置 图纸颜色的设置在图纸设置对话框中的Options部分实现，如图2-107所示。 如何修改原理图右下角的标题栏内容如何修改原理图右下角的标题栏内容 一、放置Text string；在PLACE- Text string; (或用绘图工具栏中text string)二、编辑text string 双击text string ，出现下面的界面；在text里

5、面选择.TITLE; 填好后的电路如图2 三、在design-document option 中选择parameters如下图。 四、在toolsschematic preferences中的选择选中转换特殊字符，点击确定OK，如图4 。 2.2 图纸设置o 2.2.5 图纸的放大与缩小 用快捷键实现图纸的放大与缩小在第一章中已经介绍过，下面主要介绍通过View菜单进行图纸的放大和缩小。（View菜单各个选项作用介绍详见书 ） 2.3 设置系统字体 Protel DXP图纸支持插入中文或英文，系统可以为这些插入的字符设置字体 。 执行DesignOptionsChange System Fon

6、t命令，将弹出如图2-117所示的对话框，通过该对话框用户就可以设置系统字体，按对话框各项进行设置。 2.4 设置网格和光标 2.4.1设置网格 设置网格与标签主要在“schematic preferences”对话框中实现，执行Tools schematic preferences 命令即可打开“Preferences”对话框，点击grid即可设置如图2-119所示。 2.4 设置网格和光标o 2.4.2 电气节点 电气节点的设置主要在“Document Options”对话框中实现，执行DesignOptions命令，即可打开该对话框并进行设置，如图2-122所示。 2.4 设置网格和光标

7、o 2.4.3 光标 在tool-schematic -Preferences”对话框中选择Graphical Editing选项卡中的Cursor Grid Options的Cursor Type(光标类型)选项，该选项下有三种光标类型：Large Cursor90、Small Cursor90和Small Cursor45，三种光标类型的效果如图2-128所示。 2.5 Protel DXP文件的组织与管理o 2.5.1 Protel DXP的文件结构 Protel DXP的文件结构组织结构如下图所示。 2.5 Protel DXP文件的组织与管理o 2.5.2 组织与管理Protel D

8、XP的文件 文件的组织与管理主要包括新建、保存、切换、和删除等操作。下面软件演示具体介绍这几种基本操作。 2.6 软件演示综合范例目标：绘制出如图2-146所示的整流滤波电路原理图，其中纸型设置为A4、工作区颜色选用浅绿色、方向设置为水平方向，最后将图纸命名为“Schematic.SchDoc”进行保存。 （软件演示） 2.7 本章小结o本章主要讲述电路原理图设计的一般步骤、原理图设计工具、相关的参数设置和文件的组织和管理。 o一般来说，电路原理图的设计过程可分为启动Protel DXP原理图编辑器、设置电路原理图的大小与版面、从元件库取出所需元件放置在工作平面、根据设计需要连接元器件、对布线

9、后的元器件进行调整、保存已绘好的原理图文档和打印输出图纸七个步骤。 oProtel DXP的电路原理图设计工具栏主要有：布线工具栏、绘图工具栏、电源及接地工具栏、常用数字器件工具栏、信号仿真源工具栏、PLD工具栏、Mixed Sim工具栏及SI工具栏等，执行ViewToolbarsDrawing命令即可打开绘图工具栏。 o一般在设计电路原理图之前都要对图纸进行设置，图纸设置主要在“Documents Options”对话框中完成，执行DesignOptions命令，即可打开“Documents Options”对话框。在该对话框中可以对图纸大小、方向、标题栏及图纸网格、系统字体、文档组织形式等

10、进行设置。 2.7 本章小结o本章主要讲述电路原理图设计的一般步骤、原理图设计工具、相关的参数设置和文件的组织和管理。 o一般来说，电路原理图的设计过程可分为启动Protel DXP原理图编辑器、设置电路原理图的大小与版面、从元件库取出所需元件放置在工作平面、根据设计需要连接元器件、对布线后的元器件进行调整、保存已绘好的原理图文档和打印输出图纸七个步骤。 oProtel DXP的电路原理图设计工具栏主要有：布线工具栏、绘图工具栏、电源及接地工具栏、常用数字器件工具栏、信号仿真源工具栏、PLD工具栏、Mixed Sim工具栏及SI工具栏等，执行ViewToolbarsDrawing命令即可打开绘

11、图工具栏。 o一般在设计电路原理图之前都要对图纸进行设置，图纸设置主要在“Documents Options”对话框中完成，执行DesignOptions命令，即可打开“Documents Options”对话框。在该对话框中可以对图纸大小、方向、标题栏及图纸网格、系统字体、文档组织形式等进行设置。 2.7 本章小结o设计电路原理图前还应设置图纸的网格形式及光标的显示方式，设置网格与标签主要在“Preferences”对话框中实现，执行ToolsPreferences命令即可打开“Preferences”对话框。 oProtel DXP引入了工程项目组（*.PrjGrp为扩展名）的概念，其中包

12、含一系列的工程文件如：*.PrjPCB（PCB设计工程）、*.PrjFpg (FPGA现场可编程门阵列设计工程)等。这些工程文件并不包含任何文件，它的作用只是建立与源文件之间的链接关系，因此所有电路的设计文件都接受项目工程组的组织和管理，用户可以通过打开项目组来查找电路的设计文件，同时也可单独打开各数据库中的源文件如原理图文件、PCB文件等。 oProtel DXP的文件组织与管理方式层次比较鲜明：首先，它由三级文件组织管理模式构成即工程项目组级、工程级和设计文件级。其次，将整个设计项目用一个工程组来定义，整个工程项目组又分为多个不同的工程，而每一个工程又包含几乎所有的设计文件。Protel DXP中
