工程部工程施工与质量验收规范培训1

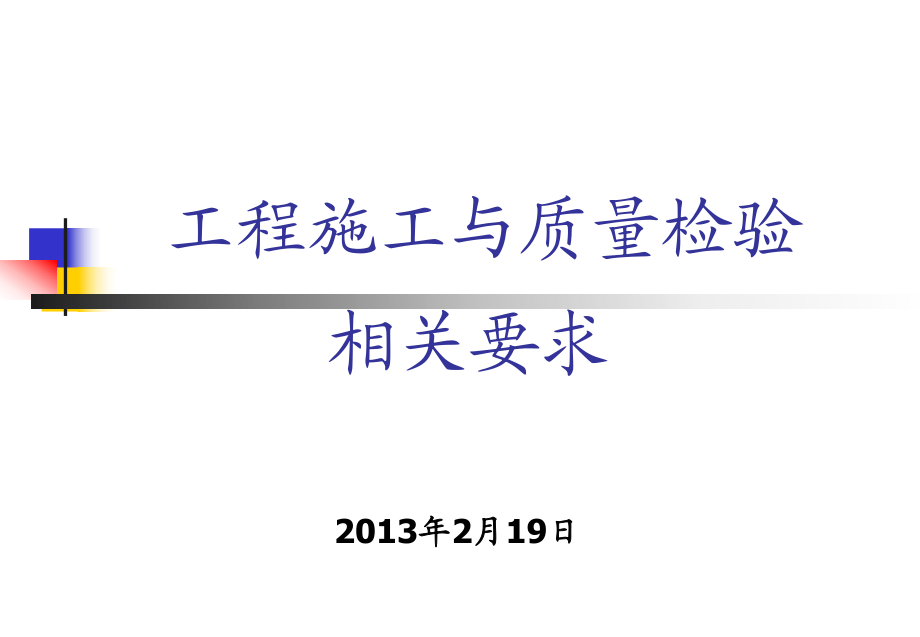

1、2013年年2月月19日日工程施工与质量检验相关要求第一部分 设计施工使用的现行设计施工使用的现行最新版本的规范最新版本的规范 名称代号名称代号设计常用的规范（设计依据）1、城镇燃气设计规范GB50028-2006；2、工业企业煤气安全规程GB6222-2005；3、建筑物防雷设计规范GB50057-2010；4、化工企业静电接地设计规程HG/T20675-1990；5、城镇燃气技术规范GB50494-2009；6、建筑设计防火规范GB50016-2006；7、工业金属管道设计规范GB50316-2000（2008版） 8、城镇燃气室内工程施工与质量验收规范CJJ94-2009；9、聚乙烯燃气

2、管道工程技术规程CJJ63-2008；施工常用规范（验收要求）n工业金属管道工程施工质量验收规范GB50184-2011；n现场设备、工业管道焊接工程施工规范GB50236-2011；n现场设备、工业管道焊接工程施工质量验收规范GB50683-2011n承压设备无损检测 第2部分：射线检测JB/T4730.2-2005。n城镇燃气输配工程施工及验收规范(CJJ33-2005)第二部分各种管材管件各种管材管件材质及执行标准材质及执行标准管材管件的选用要求及执行标准1、无缝钢管燃气管道材质为20，质量标准执行输送流体用无缝钢管（GB/T8163-2008）中的要求； 2、PE管材材质为PE100，

3、质量标准应执行燃气用埋地聚乙烯（PE）管道系统 第1部分：管材(GB15558.1-2003),SDR11系列的标准。3、钢制管件材质为20，质量标准执行钢制对焊无缝管件（GB/T12459-2005）中的要求；4、PE管件材质为PE100，质量标准应执行燃气用埋地聚乙烯（PE）管道系统 第2部分：管件(GB15558.2-2005) 中的要求；5、PE球阀质量标准执行燃气用埋地聚乙烯（PE）管道系统 第3部分：阀门GB15558.3-2008，材质为PE100。管材管件的选用要求及执行标准5、钢塑过度质量标准应执行燃气用聚乙烯管道系统的机械管件第2部分：公称外径大于63mm的管材用钢塑转换管

4、件和燃气用聚乙烯管道系统的机械管件第2部分：公称外径小于63mm的管材用钢塑转换管件GB26255.1-2010的质量要求。6、法兰材质为20，系列，质量标准执行板式平焊钢制管法兰GB/T9119-2010中的要求；7、法兰盖质量 标准执行钢制管法兰盖GB/T9123-2010的要求，材质20。8、金属软管标准执行波纹金属软管通用技术条件GB/T14525-2010。第三部分n庭院的施工要求庭院的施工要求庭院的施工要求n1、地下天然气管道与建、构筑物或相邻管道之间水平、垂直安全净距应满足城镇燃气设计规范 GB50028-2006、聚乙烯燃气管道工程技术规程CJJ63-2008中的要求。在施工中

5、，如遇障碍物，可根据现场情况，采取相应安全措施。天然气管道与建、构筑物或相邻管道之间水平、垂直安全净距城镇燃气设计规范GB50028-2006中P48和P49中的要求。天然气管道与其它管道的距离不能满足要求时，采用加套管保护或砌管沟保护等安全措施；地下天然气管道设置钢制套管时，套管两端伸出构筑物的外壁不小于规定的天然气管道与该构筑物的水平净距，套管两端应 采用柔性的防腐、防水材料密封。庭院的施工要求2、管道连接方式：钢质管道采用焊接或法兰连接；钢质管道与PE管道连接采用钢塑过渡接头连接，连接时应采 取降温措施；PE管道采用电熔或热熔连接。3、天然气管道敷设时,在距管顶不小于300mm、距地面不

6、小于300mm的范围内应埋设警示带，警示带为黄色，警示带上面应标出醒目的提示字样。聚乙烯管道敷设时，宜随管走向埋设金属示踪线，示踪线可以用胶带或其他方式固定在PE管道上，而且在管段每隔300m左右或根据需要的位置（如重要拐点处）伸出地面300mm左右，预留出接线头。管顶净覆土：中压管道管道管顶净覆土不小于1.2m。燃规中P49中有明确的要求。庭院管道施工要求n4、聚乙烯燃气管道不同连接形式应采用对应的专用连接工具。连接时，不得使用明火加热。n5、聚乙烯燃气管道连接宜采用同种牌号、材质的管材和管件。对性能相似的不同牌号、材质的管材与管材或管n 材与管件之间的连接，应经过试验，判定连接质量能得到保

7、证后，方可进行。n6、聚乙烯燃气管道连接的操作工人上岗前，应经过专门培训，经考试和技术评定合格后，方可上岗操作。n7、在寒冷气候(-5以下)和大风环境条件下进行连接操作时，应采取保护措施，或调整连接工艺。庭院管道施工要求n8、聚乙烯燃气管材、管件存放处与施工现场温差较大时，连接前，应将管材和管件在施工现场放置一定时间，使其温度接近施工现场温度。n9、聚乙烯燃气管道连接时，管端应洁净。每次收工时，管口应临时封堵。n10、埋地钢管及套管防腐采用三层结构挤压聚乙烯加强级防腐。防腐层质量检验应执行埋地钢质管道聚乙烯防腐层 GB/T23257-2009，如遇特殊地段根据实际情况提高防腐等级。管道的补口应

8、在管道环焊缝经外观检查、无损探伤检查合格后进行，补口、补伤的防腐材料在满足相关规范条件下采用热缠带或冷缠带。补口区域管道表面在补口前必须除锈，表面除锈质量应达到涂装前钢材表面锈蚀等级和除锈等级（GB8923-88）规定的St3级，并除去表面的粉尘和油污。庭院管道施工要求n4、聚乙烯燃气管道不同连接形式应采用对应的专用连接工具。连接时，不得使用明火加热。n5、聚乙烯燃气管道连接宜采用同种牌号、材质的管材和管件。对性能相似的不同牌号、材质的管材与管材或管n 材与管件之间的连接，应经过试验，判定连接质量能得到保证后，方可进行。n6、聚乙烯燃气管道连接的操作工人上岗前，应经过专门培训，经考试和技术评定

9、合格后，方可上岗操作。n7、在寒冷气候(-5以下)和大风环境条件下进行连接操作时，应采取保护措施，或调整连接工艺。第四部分n室内天然气管道安装室内天然气管道安装的相关要求的相关要求一、一、 在地下室、半地下室、设备层和地上密闭房间以及地下车库安装燃气引入在地下室、半地下室、设备层和地上密闭房间以及地下车库安装燃气引入管道时应符合设计文件的规定；当设计文件无明确要求时，应符合下列规定：管道时应符合设计文件的规定；当设计文件无明确要求时，应符合下列规定： 1 引入管道应使用钢号为引入管道应使用钢号为10、20的无缝钢管或具有同等及同等以上性能的其的无缝钢管或具有同等及同等以上性能的其他金属管材；他

10、金属管材； 2 管道的敷设位置应便于检修，不得影响车辆的正常通行，且应避免被碰撞；管道的敷设位置应便于检修，不得影响车辆的正常通行，且应避免被碰撞； 3 管道的连接必须采用焊接连接。其焊缝外观质量应按现行国家标准管道的连接必须采用焊接连接。其焊缝外观质量应按现行国家标准现场设现场设备、工业管道焊接工程施工及验收规范备、工业管道焊接工程施工及验收规范GB50236进行评定，进行评定，级合格；焊缝级合格；焊缝内部质量检查应按现行国家标准内部质量检查应按现行国家标准无损检测金属管道熔化焊环向对接接头射线照无损检测金属管道熔化焊环向对接接头射线照相检测相检测GB/T12605进行评定，进行评定，级合格

11、。级合格。 4 地下室、半地下室和地上密闭房间室内燃气钢管的固定焊口应进行地下室、半地下室和地上密闭房间室内燃气钢管的固定焊口应进行100%射线照相检验。活动焊口应进行射线照相检验。活动焊口应进行10%射线照相检验，其质量应达到现行国家标射线照相检验，其质量应达到现行国家标准准无损检测金属管道熔化焊环向对接接头射线照相检测无损检测金属管道熔化焊环向对接接头射线照相检测GB/T 12605中的中的级。级。室内管道的安装要求工商业计量表的安装要求一、 最大流量大于或等于65m3/h的膜式燃气计量表，应平正地安装在高度不小于200mm的砖砌支墩或钢支架上，表后与墙净距不宜小于150mm；腰轮表、涡轮

12、表和旋进旋涡表的安装场所、位置、前后直管段及标高应符合设计文件的规定，并应按产品标识的指向安装。【条文说明】最大流量大于或等于65 m3/h的燃气计量表，体积和重量均较大，地位安装可降低劳动强度，提高工作效率，保证安全，故规定低位安装。表后与墙净距不宜小于150mm是为了安装和检修保证松紧法兰上的螺栓（母）有所需的空间与位置。 工商业计量表的安装要求二、 燃气计量表与燃具和设备的水平净距应符合下列规定：1 距金属烟囱不应小于80cm，距砖砌烟囱不宜小于60cm；2 距炒菜灶、大锅灶、蒸箱和烤炉等燃气灶具灶边不宜小于80cm；3 距沸水器及热水锅炉不宜小于150cm；4 当燃气计量表与燃具和设备

13、的水平净距无法满足上述要求时，加隔热板后水平净距可适当缩小。【条文说明】燃气计量表与燃具和设备间的净距，主要考虑安全因素，本条是参考各地方标准制定。 计量表安装检验要求及方法5 燃气计量表安装后的允许偏差和检验方法应符合表5.4.4的要求。 表表5.4.4 燃气计量表安装后的允许偏差和检验方法燃气计量表安装后的允许偏差和检验方法最大流量项目允许偏差(mm)检验方法25m3/h表底距地面15吊线和尺量表后距墙饰面5中心线垂直度125m3/h表底距地面15吊线、尺量、水平尺中心线垂直度表高的0.4%热水器与采暖炉的安装要求一. 燃气热水器和采暖炉的安装应符合下列要求：1 应按照产品说明书的要求进行

14、安装，并应符合设计文件的要求；2 热水器和采暖炉应安装牢固，无倾斜；3 支架的接触应均匀平稳，并便于操作；4 与室内燃气管道和冷热水管道连接必须正确，并应连接牢固、不易脱落；燃气管道的阀门、冷热水管道阀门应便于操作5 排烟装置应与室外相通，烟道应有1%坡向燃具的坡度，并应有防倒风装置。6当燃具与室内燃气管道采用螺纹连接时，应按本规范第4.3.19条的规定检验。7 当燃具与室内燃气管道采用软管连接时，软管应无接头；软管与燃具的连接接头应选用专用接头，并应安装牢固，便于操作。 。燃具与其它设备之间的安全要求一、 燃具与电气设备、相邻管道之间的最小水平净距应符合表6.2.6的规定。 表6.2.6 燃

15、具与电气设备、相邻管道之间的最小水平净距(cm)名称与燃气灶具的水平净距 与燃气热水器的水平净距明装的绝缘电线或电缆3030暗装或管内绝缘电线2020电插座、电源开关3015电压小于1000V的裸露电线100100配电盘、配电箱或电表100100商业用气环境要求一、商业用气设备的安装应符合下列规定：1 用气设备之间的净距应满足设计文件、操作和检修的要求；2 用气设备前宜有宽度不小于1.5m的通道；3 用气设备与可燃的墙壁、地板和家具之间应按设计文件要求做耐火隔热层，当设计文件无规定时，其厚度不宜小于1.5mm，隔热层与可燃的墙壁、地板和家具之间的间距宜大于50mm。【条文说明】本条规定主要从安

16、全卫生，便于操作的角度出发。 1 综合了炊事人员一般身高、体形，房间的健康卫生标准，操作互不影响等因素做出的规定； 2 不小于1.5m宽度的通道是考虑到方便同性和紧急疏散的需要； 3 采取本措施可防止火灾事故的发生。 烟道长度要求1、 用气设备的烟道应按设计文件的要求施工。居民用气设备的水平烟道长度不宜超过5m，商业用户用气设备的水平烟道不宜超过6m，并应有1%坡向燃具的坡度。2、 烟道抽力应符合现行国家标准城镇燃气设计规范GB 50028的有关规定。室内管道试验要求一、室内燃气管道的试验应符合下列要求：1 自引入管阀门起至燃具之间的管道的试验应符合本规范的要求；2 自引入管阀门起至室外配气支

17、管之间管线的试验应符合国家现行标准城镇燃气输配工程施工及验收规范CJJ 33的有关规定。 试验介质应采用空气或氮气。【条文说明】试验介质可以采用氮气或惰性气体，用水可能会对管道和设备造成污染。二、 试验用压力计量装置应符合下列要求：1 试验用压力计应在校验的有效期内，其量程应为被测最大压力的1.52倍。弹簧压力表的精度不应低于0.4级。2 U形压力计的最小分度值不得大于1mm。强制性条文三、严禁用可燃气体和氧气进行试验。三、严禁用可燃气体和氧气进行试验。 【条文说明】本条为强制性条文，为保证试验安全，严禁用可燃气体和氧气做试验介质。 强度试验压力应为设计压力的强度试验压力应为设计压力的1.5倍
