变压器习题答案

1、第一篇变压器一、填空题：1 .变压器工作原理的基础是定律。电磁感应2 .变压器二次绕组的额定电压是指变压器一次绕组加，二次绕组的电压。额定电压，空载线（或开路线）3 .在变压器中，同时和一次绕组、二次绕组相交链的磁通称为,仅和一侧绕组交链的磁通称为。主磁通，漏磁通4 .变压器磁场中的磁通按照性质和作用的不同，分为和,主磁通的作用是,漏磁通的作用是。主磁通，漏磁通，传递能量，产生漏电抗压降5 .一台变压器的额定频率为60Hz,现将它接到50Hz的电网上运行，若电压和线圈匝数均不变，则铁心中的磁通大约为原值的倍。1.26 .一台额定频率为50Hz的电力变压器接于60Hz、电压为变压器6/5倍额定电

2、压的电网上运行，此时变压器磁路饱和程度,励磁电流,励磁电抗,漏电抗。饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。7 .当变压器主磁通按正弦规律变化时，（考虑磁路的饱和）其空载电流波形为。尖顶波8 .变压器的变比为k,如果将二次绕组折合到一次绕组，则I2=_,E2=Z；=。9.1I；=T2，E；=kE2,Z2=k2Z2k变压器等效电路中的Xm是对应于主磁通，铁耗的电抗，Rm是表示的等效电阻。；铁耗将之间的相位关系。10 .变压器额定电压下负载运行时，当负载电流增大时，铜耗将增大，不变11 .三相变压器的联结组标号反映的是变压器高、低压侧对应线电动势（或线电压）12 .两台变压器并联运行

3、，第一台短路电压Uki=5%Un,第二台短路电压Ukii=7%Un,负载时，第台变压器先达到满载。13 .三相变压器理想并联运行的条件为,其中必须满足的条件是各变压器的变压比相等，联结组标号相同，短路阻抗的标幺值相等，联结组标号相同14 .通过和实验可求取变压器的参数。空载，短路二、单项选择题：1.台三相电力变压器Sn=560KVA,Uin/U2n=10000/400V,Dy接法，负载时忽略励磁电流，低压侧相电流为808.3A时，则高压侧的相电流为。（3）（1） 808.3A;（2）56A;（3）18.67A2 .三相变压器一次侧的额定电流为。（1）（1）Iin=3；Iin=£；（3

4、）Iin恪；（4）1小$.3Uin_3U1NU1N3U1N3 .三相变压器二次侧的额定电压是指一次侧加额定电压时二次侧的。（1）（1）空载线电压；（2）空载相电压；（3）额定负载时的线电压4 .升压变压器，一次绕组的每匝电动势二次绕组的每匝电动势。（3）（1）等于；（2）大于；（3）小于5 .三相变压器的变比是指之比。（1）（1） 一、二次侧相电动势；（2）一、二次侧线电动势；（3）一、二次侧线电压6 .一台单相变压器，U1n/U2n=220/110V,如果把一次侧接到110V的电源上运行，电源频率不变，则变压器的主磁通将。（2）（1）增大；（2）减小；（3）不变；（4）为零7 .变压器的电压

5、与频率都增加5%时，穿过铁芯线圈的主磁通。（3）（1）增加；（2）减少；（3）基本不变8 .一台50Hz的变压器接到60Hz的电网上，外加电压的大小不变，则励磁电流将。（2）（1）变大；（2）变小；（3）不变9 .变压器的磁动势平衡方程为。（2）（1） 一次绕组、二次绕组磁动势的代数和等于励磁磁动势；（2） 一次绕组、二次绕组磁动势的相量和等于励磁磁动势；（3） 一次绕组、二次绕组磁动势的算数差等于励磁磁动势10 .一台单相变压器进行短路试验，在高压侧达到额定电流测得的损耗和在低压侧达到额定电流测得的损耗。（2）（1）不相等；（2）相等；（3）折算后相等；（4）基本相等11 .变压器并联条件中

6、必须满足的条件是。（2）（1）变比相等；（2）联结组标号相等；（3）短路阻抗标么值相等12 .变压器的空载损耗。（1）（1）主要为铁耗；（2）主要为铜耗；（3）全部为铜耗；（4）全部为铁耗13 .变压器空载电流小的原因是。（1）（1）变压器的励磁阻抗大；（2）一次绕组匝数多，电阻大；（3）一次绕组漏电抗大14 .当变压器主磁通按正弦规律变化时，（考虑磁路的饱和）其空载电流波形为。（3）（1）正弦波；（2）平顶波；（3）尖顶波15 .当变压器二次侧电流增加到额定值时，如果要保持二次侧电压不变，即U%=0,那么负载性质应为。（4）（1）电阻电感性负载；（2）纯电阻负载；（3）纯感性负载；（4）电阻

7、电容性负载16 .变压器负载呈容性，负载增加时，二次侧电压。（3）（1）呈上升趋势；（2）不变；（3）可能上升或下降17 .一台接在电网上的电力变压器，获得最高效率的条件是。（3）（1）满载；（2）铜耗小于铁耗；（3）铜耗等于铁耗；（4）轻载18 .一台变比为k=10的变压器，从低压侧作空载实验，求得二次侧的励磁阻抗标幺值为16,则一次侧的励磁阻抗标幺值为。(1)(1) 16;(2)1600;(3)0.1619 .一台单相变压器额定电压为220/110V°Yy0接法，在高压侧作短路实验，测得的短路阻抗标幺值为0.06,若在低压侧作短路实验，测得短路阻抗标幺值为。(1)(1) 0.06

8、;(2)0.03;(3)0.12;(4)0.2420. 联接组标号不同的变压器不能并联运行，是因为。(2)(1)电压变化率太大；(2)空载环流太大；(3)负载时励磁电流太大；(4)不同联接组标号的变压器变比不同。21. 两台变压器并联运行时，其负载系数与短路阻抗。(2)(1)大小成反比；(2)标幺值成反比；(3)标幺值成正比22. 变压器并联运行时，在任何一台变压器不过载情况下，若各台变压器短路阻抗标幺值不等，贝U。11)(1)变压器设备利用率<1;(2)变压器设备利用率=1;(3)变压器设备利用率>123. A、B两台变压器额定容量均为100kVA,额定电压和联结组均相同，A台短

9、路阻抗标幺值Z=0.05,B台短路阻抗标幺值ZkB=0.06,当它们并联运行时如果SA=100kVA,则。(3)(1) SB=120kVA;(2)SB=100kVA;(3)Ss=83.3kVA24. 如将额定电压为220/110V的变压器的低压边误接到220V电压，则励磁电流将,(3)(1)不变；(2)增大一倍；(3)增加很多倍变压器将。(3)(1)正常工作；(2)发热但无损坏危险；(3)严重发热有烧坏危险25. 三相变压器组不宜采用Yy联接组，主要是为了避免。(2)(1)线电动势波形发生畸变；(2)相电动势波形发生畸变；(3)损耗增大；(4)有效材料的消耗增大。26. 变压器铁耗与铜耗相等时

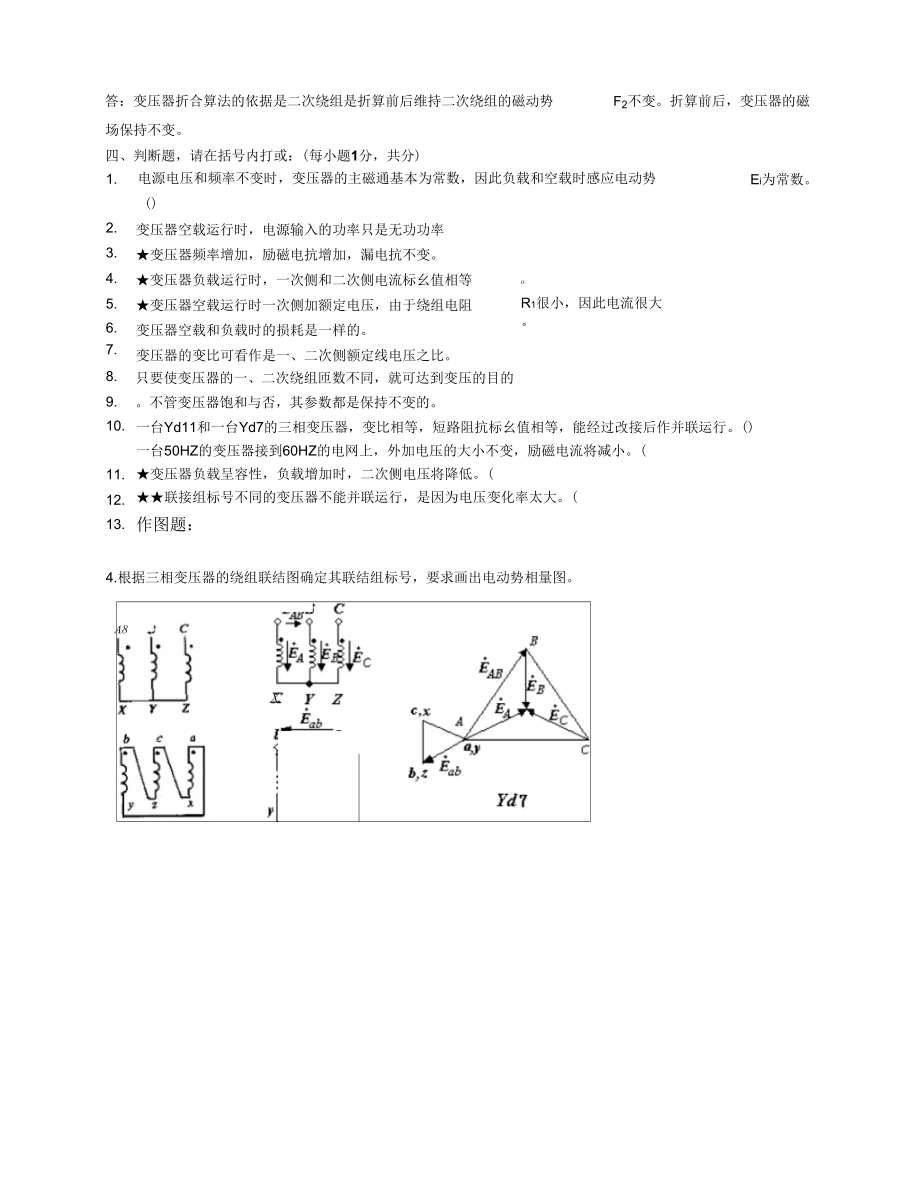

10、效率最大，设计电力变压器时应使铁耗铜耗。(1)(1)大于；(2)小于；(3)等于27. 一台Yyn0和一台Yyn8的三相变压器，变比相等，短路阻抗标幺值相等，能否经过改接后作并联运行。11)(1)能；(2)不能；(3)不一定；(4)不改接也能三、简答题：1 .电力变压器的主要功能是什么？它是通过什么作用来实现其功能的？2 .变压器能否改变直流电的电压等级来传递直流电能？为什么？3 .变压器的一次绕组和二次绕组之间并没有电路上的直接联系，为什么在负载运行时，二次侧电流增大或减小的同时，一次侧电流也跟着增大或减小？虽然变压器的一次绕组和二次绕组之间并没有电路上的直接联系，但它们通过铁心磁路中的主磁

11、通相互联系着。变压器负载运行时，产生主磁通的励磁磁势是一次绕组和二次绕组的磁势之和，当变压器的主磁通不变时，励磁磁势恒为N1I0不变，即有磁势平衡关系：F1+F2=F0,N1I；+N2I'2=NJ。当忽略励N磁电流时，有I1=121,所以在一次侧电流增大或减小的同时，一次侧电流也跟着增大或减小。N24 .变压器折合算法的依据是什么？折算前后变压器的磁场是否改变?答：变压器折合算法的依据是二次绕组是折算前后维持二次绕组的磁动势f2不变。折算前后，变压器的磁场保持不变。四、判断题，请在括号内打或：(每小题1分，共分)1.电源电压和频率不变时，变压器的主磁通基本为常数，因此负载和空载时感应电动势()Ei为常数。2.3.4.5.6.7.变压器空载运行时，电源输入的功率只是无功功率变压器频率增加，励磁电抗增加，漏电抗不变。变压器负载运行时，一次侧和二次侧电流标幺值相等变压器空载运行时一次侧加额定电压，由于绕组电阻变压器空载和负载时的损耗是一样的。变压器的变比可看作是一、二次侧额定线电压之比。OR1很小，因此电流很大。8.9.只要使变压器的一、二次绕组匝数不同，就可达到变压的目的。不管变压器饱和与否，其参数都是保持不变的。10.11.12.13.
