结构力学西南大学网络教育土木工程专业作业汇总

1、2、（3分）功的互等、位移互等、反力互等定理仅适用于线性变形体系。 4、（3分）在温度变化、支座移动因素作用下，静定与超静定结构都有内力。×5、（3分）静定结构的全部内力及反力，只根据平衡条件求得，且解答是唯一的。3、（3分）力法典型方程的实质是超静定结构的变形协调条件。1、（5分）图所示结构的零杆有      7     根。1、（3分）位移法的基本结构可以是静定的，也可以是超静定的。×2、（10分）作图所示静定结构的弯矩图。1、（本题5分）图示两结构及其受载状态，它们的内

2、力符合 图 A：弯矩相同，剪力不同 B：弯矩相同，轴力不同 C：弯矩不同，剪力相同 D：弯矩不同，轴力不同 参考答案：B4、（本题5分）图示结构的超静定次数是 5 次。图 3、（本题5分）图示刚架的杆端弯矩MBC= kNm， 侧受拉。图答案：220；上2、（本题3分）图所示结构B支座反力等于

3、;                    . 0 1、（本题10分）计算图示桁架杆1、2的内力。 答案：N1=0；N2=P。1、（本题3分）力法典型方程的实质是超静定结构的平衡条件。×5、（本题3分）用力法计算超静定结构时，其基本未知量是未知结点位移。×3、（本题10分）绘图示结构的弯矩图。各杆EI相同，为常数。图解：画出静定部分BC杆的弯矩图后，从B端切开，AB杆即为一端固支另一端铰支

4、的超静定梁，可由载常数直接绘弯矩图。M端如图所示。6、（本题3分）位移法的应用与结构静定、超静定无关，静定结构也可用位移法。4、（本题3分） 静定结构的内力与荷载有关，而与材料的性质、截面的形状及大小无关。3、（本题3分）在任意荷载下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。×2、（本题3分）静定结构的几何特征是几何不变且无多余约束。2、（本题3分）用图乘法求位移的必要条件之一是。A：单位荷载下的弯矩图为一直线 B：结构可分为等截面直杆段 C：所有杆件EI为常数且相同 D：结构必须是静定的答案：B1、（本题3分）三个刚片用三个铰两两相互联结而成的体系是A：几何不变

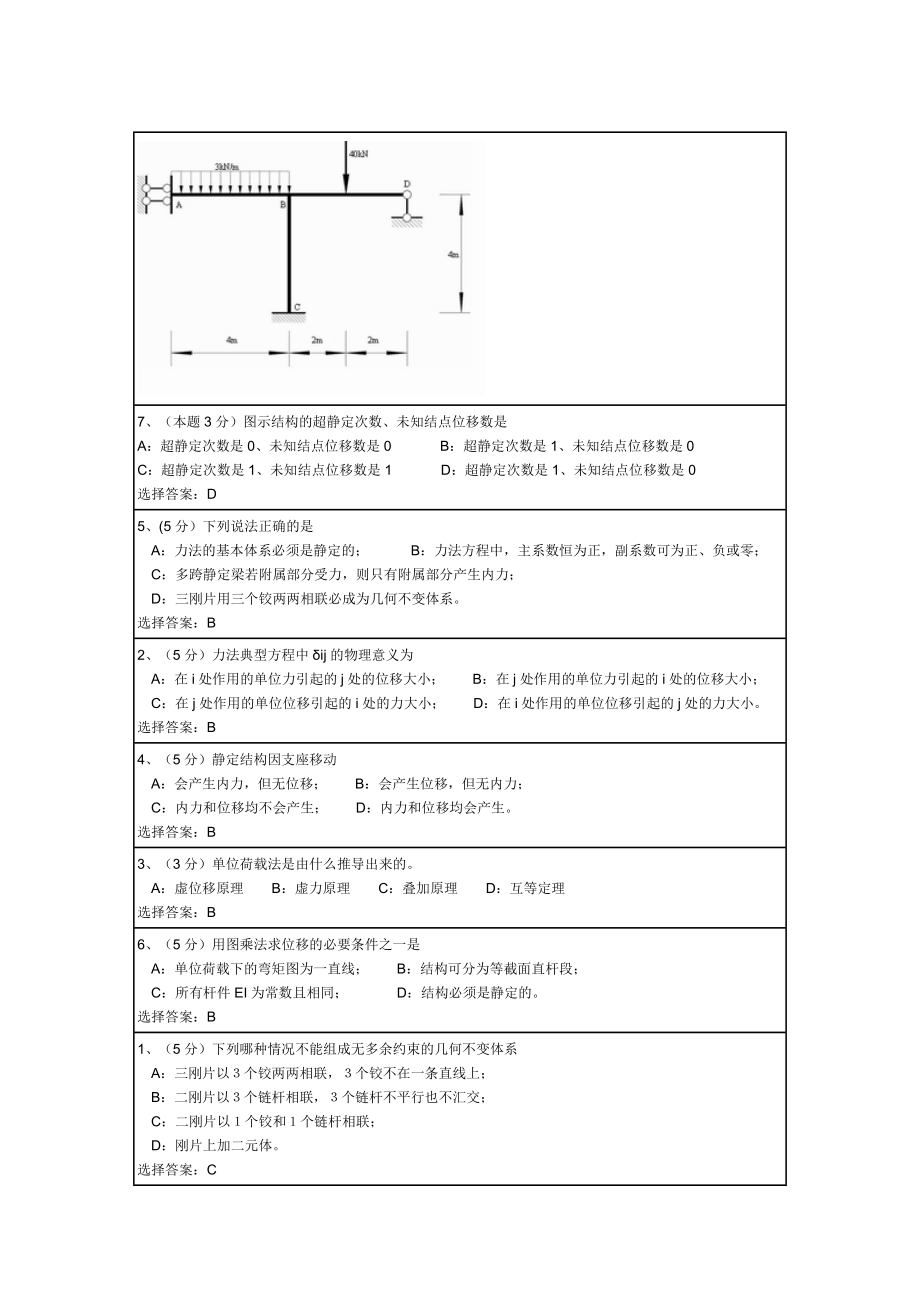

5、 B：几何常变 C：几何瞬变 D：几何不变几何常变或几何瞬变 答：D1、（本题分)图示桁架，各杆EA为常数，除支座链杆外，零杆数为    4  。（4）计算题：求图示梁的铰B两侧截面相对转角。EI为常数。（10分）8、（本题3分）位移法的基本未知量是A：支座反力 B：杆端弯矩 C：独立的结点位移 D：多余未知力 选择答案：C1、（本题分)试建立图示刚架的位移法典型方程，并求出方程的系数及自由项。各杆EI相同，为常数。7、（本题3分）图示结构的超静定次数、未知结点位移数是A：超静定次数是0、未知结点位移数是0 B：超静定次数是1、未知结

6、点位移数是0 C：超静定次数是1、未知结点位移数是1 D：超静定次数是1、未知结点位移数是0 选择答案：D5、(5分）下列说法正确的是 A：力法的基本体系必须是静定的； B：力法方程中，主系数恒为正，副系数可为正、负或零； C：多跨静定梁若附属部分受力，则只有附属部分产生内力； D：三刚片用三个铰两两相联必成为几何不变体系。 选择答案：B2、（5分）力法典型方程中ij的物理意义为 A：在i处作用的单位力引起的j处的位移大小； B：在j处作用的单位力引起的i处的位移大小； C：在j处作用的单位位移引起的i处的力大小； D：在i处作用的单位位移引起的j处的力大小。 选择答案：B4、（5分）静定结构

7、因支座移动 A：会产生内力，但无位移； B：会产生位移，但无内力； C：内力和位移均不会产生； D：内力和位移均会产生。 选择答案：B3、（3分）单位荷载法是由什么推导出来的。 A：虚位移原理 B：虚力原理 C：叠加原理 D：互等定理 选择答案：B6、（5分）用图乘法求位移的必要条件之一是 A：单位荷载下的弯矩图为一直线； B：结构可分为等截面直杆段； C：所有杆件EI为常数且相同； D：结构必须是静定的。 选择答案：B1、（5分）下列哪种情况不能组成无多余约束的几何不变体系 A：三刚片以个铰两两相联，个铰不在一条直线上； B：二刚片以个链杆相联，个链杆不平行也不汇交； C：二刚片以个铰和个链

8、杆相联； D：刚片上加二元体。 选择答案：C3、（本小题5分）位移法以_结点角位移和线位移_为基本未知量。2、（本小题5分）在分析体系的几何组成时，增加或拆去二元体，原体系的_几何组成_性质不变。1、（本小题5分）支座移动在_静定_结构中不产生内力。4、（本小题5分）用图乘法计算静定刚架位移的适用条件是，EI为常数，荷载弯矩图和单位荷载弯矩图中至少有一个为 直线 图形。4、(本题4分） 对应相对角位移的广义力是一对转向 相反 的单位 集中力 。1、（本题10分）建立图示连续梁的力法典型方程，并求出方程的系数及自由项。各杆EI相同，为常数。答：（1）n=1，一次超静定； （2）取基本体系如图所示

9、：2、（本小题2分）静定结构的内力与荷载有关，而与材料的性质、截面的形状及大小无关。3、（本小题2分）三个刚片由三个铰相联的体系一定是静定结构。 ×5、（本小题2分）力矩分配法中的分配系数、传递系数与外来因素（荷载、温度变化等）有关。 × 4、（本小题2分）位移法未知量的数目与结构的超静定次数有关。 选择答案：B A：单位荷载下的弯矩图为一直线； B：结构可分为等截面直杆段； C：所有杆件EI为常数且相同； D：结构必须是静定的。 1、 (本小题3分)用图乘法求位移的必要条件之一是 选择答案：B A：单位荷载下的弯矩图为一直线； B：结构可分为等截面直杆段； C：所有杆件E

10、I为常数且相同； D：结构必须是静定的。 2、（本小题3分）超静定结构影响线的外形为 选择答案：CA：一定为曲线； B：一定为折线； C：可能为曲线，也可能为直线； D：一定为直线。 3、（本小题3分）力法的基本结构是 选择答案：A A：静定结构 B：超静定结构 C：单跨超静定梁 D：多跨超静定梁 1、（本小题2分）有多余约束的体系一定是几何不变体系。×4、（本小题3分）三个刚片用三个铰两两相联，所得的体系 选择答案：D A：一定为几何不变体系 B：一定为几何瞬变体系 C：一定为几何常变体系 D：不能确定 5、（本小题3分）位移计算时,虚拟单位广义力的原则是使外力功的值恰好等于 选择

11、答案：C A：1kN B：1kNm C：所求位移值 D：所求内力值 6、（本题5分）图示梁，弯矩MBA 和剪力 FQCB分别是 选择答案：C A：MBA = 40kN . m,下侧受拉；FQCB =40kN B：MBA = 40kN . m,上侧受拉；FQCB =40kN C：MBA = 40kN . m,上侧受拉；FQCB =0kN D：MBA = 42kN . m,下侧受拉；FQCB =40kN 1、（本小题5分）几何不变体系是  在任何外力作用下，其几何形状和位置都不会改变   的体系。2、（本小题5分）刚架和桁架都是直杆组成的结构，二者的区别是：

12、   桁架中的结点全部都是铰接点，刚架中的结点全部或部分为刚结点     。3、（本题3分）图示桁架中零杆的根数为  5根 1、（本题10分）作图示结构的弯矩图。各杆EI相同，为常数。图解：先对右下铰支座取整体矩平衡方程求的左上活动铰支座反力为0，再对整体竖向投影平衡求得右下铰支座竖向反力为0；再取右下直杆做为隔离体可求出右下铰支座水平反力为m/l（向右），回到整体水平投影平衡求出左下活动铰支座反力为m/l（向左），反力求出后，即可绘出弯矩图如图所示：2、（本题3分）力矩分配法适用于计算无结点 线位移 超静定刚架。

13、7、（本题3分）对称结构在对称荷载作用下，内力图为反对称的是 A：弯矩图 B：剪力图 C：轴力图 D：弯矩图和剪力图 选择答案：B 1、（本题5分）图示梁截面C的弯矩MC = Fpa （以下侧受拉为正）4、(本小题2分)静定结构受外界因素影响均产生内力，内力大小与杆件截面尺寸无关。 ×3、(本小题 2分)在温度变化与支座移动因素作用下静定与超静定结构都有内力。×1、(本小题2分)在竖向均布荷载作用下，三铰拱的合理轴线为圆弧线。×2、（本小题10分）试对下图所示体系进行几何组成分析。 答：无多余约束的几何不变体系1、(本小题3分）力法的基本未知量是 选择答

14、案：B A：结点角位移和线位移 B：多余约束力 C：广义位移 D：广义力 2、（本小题3分）静定结构有温度变化时 选择答案：B A：无变形，无位移，无内力 B：有变形，有位移无内力 C：有变形有位移，有内力 D：无变形有位移，无内力 2、(本小题2分)几何可变体系在任何荷载作用下都不能平衡。 ×5、(本小题2分) 按虚荷载原理所建立的虚功方程等价于几何方程。 3、（本小题3分） 变形体虚功原理 选择答案：D A：只适用于静定结构 B：只适用于线弹性体 C：只适用于超静定结构 D：适用于任何变形体系 4、（本小题3分）由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将 选择

15、答案：BA：产生内力 B：不产生内力 C：产生内力和位移 D：不产生内力和位移 5、（本小题3分）常用的杆件结构类型包括 选择答案：B A：梁、拱、排架等 B：梁、拱、刚架等 C：梁、拱、悬索结构等 D：梁、刚架、悬索结构等 6、（本题3分）图示计算简图是 A：为无多余约束的几何不变体系。结构多余约束数为0 ,自由度数为0； B：为无多余约束的几何可变体系。结构多余约束数为0 ,自由度数为1 C：为有多余约束的几何不变体系。结构多余约束数为1 ,自由度数为0 D：为有多余约束的几何可变体系。结构多余约束数为0 ,自由度数为1 选择答案：A1：论述题 1、（本题10分）作图示结构的弯矩图。各杆E

16、I相同，为常数。图  参考答案： 先对右下铰支座取整体矩平衡方程求得左上活动铰支座反力为0，再对整体竖向投影平衡求得右下铰支座竖向反力为0；再取右下直杆作为隔离体可求出右下铰支座水平反力为m/l（向右），回到整体水平投影平衡求出左下活动铰支座反力为m/l（向左）。反力求出后，即可绘出弯矩图如图所示。图2：填空题2、（本题3分）力矩分配法适用于计算无结点 超静定刚架。  参考答案： 线位移3：单选题 7、（本题3分）对称结构在对称荷载作用下，内力图为反对称的是   A：弯矩图B：剪力图C：轴力图D：弯矩图和剪力图参考答案：B4：填空题1

17、、（本题5分）图示梁截面C的弯矩MC = （以下侧受拉为正）图  参考答案：FPa5：判断题4、(本小题2分)静定结构受外界因素影响均产生内力，内力大小与杆件截面尺寸无关。   参考答案：错误6：判断题3、(本小题 2分)在温度变化与支座移动因素作用下静定与超静定结构都有内力。  参考答案：错误7：判断题1、(本小题2分)在竖向均布荷载作用下，三铰拱的合理轴线为圆弧线。  参考答案：错误8：论述题2、（本小题10分）试对下图所示体系进行几何组成分析。  参考答案：结论：无多余约束的几何

18、不变体系。9：单选题1、(本小题3分）力法的基本未知量是  A：结点角位移和线位移B：多余约束力C：广义位移D：广义力参考答案：B10：单选题2、（本小题3分）静定结构有温度变化时  A：无变形，无位移，无内力B：有变形，有位移无内力C：有变形有位移，有内力D：无变形有位移，无内力参考答案：B11：判断题2、(本小题2分)几何可变体系在任何荷载作用下都不能平衡。  参考答案：错误12：判断题5、(本小题2分) 按虚荷载原理所建立的虚功方程等价于几何方程。  参考答案：正确13：单选题3、（本小题3分） 变形体虚功原

19、理  A：只适用于静定结构B：只适用于线弹性体C：只适用于超静定结构D：适用于任何变形体系参考答案：D14：单选题4、（本小题3分）由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将  A：产生内力B：不产生内力C：产生内力和位移D：不产生内力和位移参考答案：B15：单选题5、（本小题3分）常用的杆件结构类型包括  A：梁、拱、排架等B：梁、拱、刚架等C：梁、拱、悬索结构等D：梁、刚架、悬索结构等参考答案：B16：单选题6、（本题3分）图示计算简图是图  A：为无多余约束的几何不变体系。结构多余约束数为

20、0 ,自由度数为0；B：为无多余约束的几何可变体系。结构多余约束数为0 ,自由度数为1C：为有多余约束的几何不变体系。结构多余约束数为1 ,自由度数为0D：为有多余约束的几何可变体系。结构多余约束数为0 ,自由度数为1参考答案：A1：判断题1、（本题3分）力法典型方程的实质是超静定结构的平衡条件。  参考答案：错误2：判断题5、（本题3分）用力法计算超静定结构时，其基本未知量是未知结点位移。  参考答案：错误3：论述题3、（本题10分）绘图示结构的弯矩图。各杆EI相同，为常数。图  参考答案：解解：画出静定部分BC杆的弯矩图后，从B端

21、切开，AB杆即为一端固支另一端铰支的超静定梁，可由载常数表直接绘弯矩图。M端图如图所示。4：判断题6、（本题3分）位移法的应用与结构静定、超静定无关，静定结构也可用位移法。  参考答案：正确5：判断题4、（本题3分） 静定结构的内力与荷载有关，而与材料的性质、截面的形状及大小无关。  参考答案：正确6：判断题3、（本题3分）在任意荷载下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。  参考答案：错误7：判断题2、（本题3分）静定结构的几何特征是几何不变且无多余约束。  参考答案：正确8：单选题 （本

22、题3分）用图乘法求位移的必要条件之一是  A：单位荷载下的弯矩图为一直线 B：结构可分为等截面直杆段C：所有杆件EI为常数且相同 D：结构必须是静定的参考答案：B9：单选题 （本题3分）三个刚片用三个铰两两相互联结而成的体系是  A：几何不变 B：几何常变 C：几何瞬变D：几何不变几何常变或几何瞬变参考答案：D10：填空题 （本题分)图示桁架，各杆EA为常数，除支座链杆外，零杆数为        。 参考答案： 411：论述题 （4）计算题：求图示梁的铰B两侧截面相

23、对转角。EI为常数。（10分）  参考答案： 答1：填空题4、(本题4分） 对应相对角位移的广义力是一对转向 的单位 。  参考答案：相反，集中力偶2：论述题 （本题10分）建立图示连续梁的力法典型方程，并求出方程的系数及自由项。各杆EI相同，为常数。tu  参考答案： 解：解 解：（1）n=1，一次超静定；（2）取基本体系如图所示： （3）典型方程：（4）求系数和自由项：绘和MP图如图17所示。利用图乘可得：，3：判断题2、（本小题2分）静定结构的内力与荷载有关，而与材料的性质、截面的形状及大小无关。  参考答案

24、：正确4：判断题3、（本小题2分）三个刚片由三个铰相联的体系一定是静定结构。   参考答案：错误5：判断题5、（本小题2分）力矩分配法中的分配系数、传递系数与外来因素（荷载、温度变化等）有关。   参考答案：错误6：判断题4、（本小题2分）位移法未知量的数目与结构的超静定次数有关。   参考答案：错误7：单选题1、 (本小题3分)用图乘法求位移的必要条件之一是  A：单位荷载下的弯矩图为一直线； B：结构可分为等截面直杆段；C：所有杆件EI为常数且相同； D：结构必须是静定的。参考答案：B8：单选题2、（本小题3分

25、）超静定结构影响线的外形为  A：一定为曲线； B：一定为折线； C：可能为曲线，也可能为直线；D：一定为直线。参考答案：C9：单选题3、（本小题3分）力法的基本结构是  A：静定结构 B：超静定结构 C：单跨超静定梁 D：多跨超静定梁参考答案：A10：判断题1、（本小题2分）有多余约束的体系一定是几何不变体系。  参考答案：错误11：单选题4、（本小题3分）三个刚片用三个铰两两相联，所得的体系  A：一定为几何不变体系 B：一定为几何瞬变体系 C：一定为几何常变体系D：不能确定参考答案：D12：单选题5、（本小题

26、3分）位移计算时,虚拟单位广义力的原则是使外力功的值恰好等于  A：1kN B：1kNm C：所求位移值 D：所求内力值参考答案：C13：单选题 6、（本题5分）图示梁，弯矩MBA 和剪力 FQCB  分别是tu  A：MBA = 40kN . m,下侧受拉；FQCB =40kNB：MBA = 40kN . m,上侧受拉；FQCB =40kNC：MBA = 40kN . m,上侧受拉；FQCB =0kND：MBA = 42kN . m,下侧受拉；FQCB =40kN参考答案：C14：填空题1、（本小题5分）几何不变体系是

27、                                           的体系。  参考答案：在任何外力作用下，其几何形状和位置都不会改变

28、0;15：填空题2、（本小题5分）刚架和桁架都是直杆组成的结构，二者的区别是：                              。  参考答案：桁架中的结点全部都是铰结点，刚架中的结点全部或部分为刚结点。  16：填空题 3、（本题3分）图示桁架中零杆的根数为

29、  tu  参考答案：5根1：单选题 8、（本题3分）位移法的基本未知量是  A：支座反力 B：杆端弯矩 C：独立的结点位移 D：多余未知力参考答案：C2：论述题1、（本题分)试建立图示刚架的位移法典型方程，并求出方程的系数及自由项。各杆EI相同，为常数。TU  参考答案： 解解：典型方程为：，3：单选题7、（本题3分）图示结构的超静定次数、未知结点位移数是  A：超静定次数是0、未知结点位移数是0B：超静定次数是1、未知结点位移数是0C：超静定次数是1、未知结点位移数是1D：超静定次数是1、未知结点位移

30、数是0参考答案：D4：单选题5、(5分）下列说法正确的是  A：力法的基本体系必须是静定的；B：力法方程中，主系数恒为正，副系数可为正、负或零；C：多跨静定梁若附属部分受力，则只有附属部分产生内力；D：三刚片用三个铰两两相联必成为几何不变体系。参考答案：B5：单选题2、（5分）力法典型方程中ij的物理意义为  A：在i处作用的单位力引起的j处的位移大小；B：在j处作用的单位力引起的i处的位移大小；C：在j处作用的单位位移引起的i处的力大小；D：在i处作用的单位位移引起的j处的力大小。参考答案：B6：单选题4、（5分）静定结构因支座移动

31、0;A：会产生内力，但无位移； B：会产生位移，但无内力；C：内力和位移均不会产生； D：内力和位移均会产生。参考答案：B7：单选题3、（3分）单位荷载法是由什么推导出来的。  A：虚位移原理 B：虚力原理 C：叠加原理 D：互等定理参考答案：B8：单选题6、（5分）用图乘法求位移的必要条件之一是  A：单位荷载下的弯矩图为一直线；B：结构可分为等截面直杆段；C：所有杆件EI为常数且相同；D：结构必须是静定的。参考答案：B9：单选题1、（5分）下列哪种情况不能组成无多余约束的几何不变体系  A：三刚片以个铰两两相联，个铰不在一条直线上；B：二刚片以个链杆相联，个链杆不平行也不汇交；C：二刚片以个铰和个链杆相联；D：刚片上加二元体。参考答案：C10：填空题3、（本小题5分）位移法以_为基本未知
