变压器安装监理细则

1、天津滨海500kV变电所工程变压器监理实施细则编号：ZW0901-05文件版本:A受控状态:受控文 件 号:2001变电字03号拟 制: 宋 企 仁审 批: 闵 启 悟天津电力建设监理公司滨海500kV变电所工程项目监理部2001年10月 1编制依据 11已批准的监理规划 12已批准的施工组织设计 13已交付施工的部分图纸1 4国标GBJ148-901 . 5 变压器的厂家技术资料16本工程甲乙双方的有关约定（检验 试验）17设备交接和预防性试验规程（华北电力集团编发）18建设工程监理规范 2本实施细则的编制主要针对质量控制。投资控制、安全控制、进度控制将按监理规划中的有关条款实施。3本实施细

2、则将根据实际情况不断进行补充、修改、完善。二专业工程特点本期工程共装设5台250MVA单相自耦变压器，3台用于#2变，另一台备用，本变压器为保定天威保变电气股份有限公司生产。变压器主要技术参数如下：1型号：ODFPS-250000/5002额定电压比：500/ 3/220/ 5/363额定容量：250/250/80MVA4相数：单相5调压方式：中压线端无励磁调压，调压范围：230/ 3±2×2.5%kV6结线组别标号：iaoio（三相组为：Ynaod11）7中性点运行方式：中性点直接接地8冷却方式：OPAF9变压器主体充氮定输重145.3t10上节油和吊重17.9t11总油

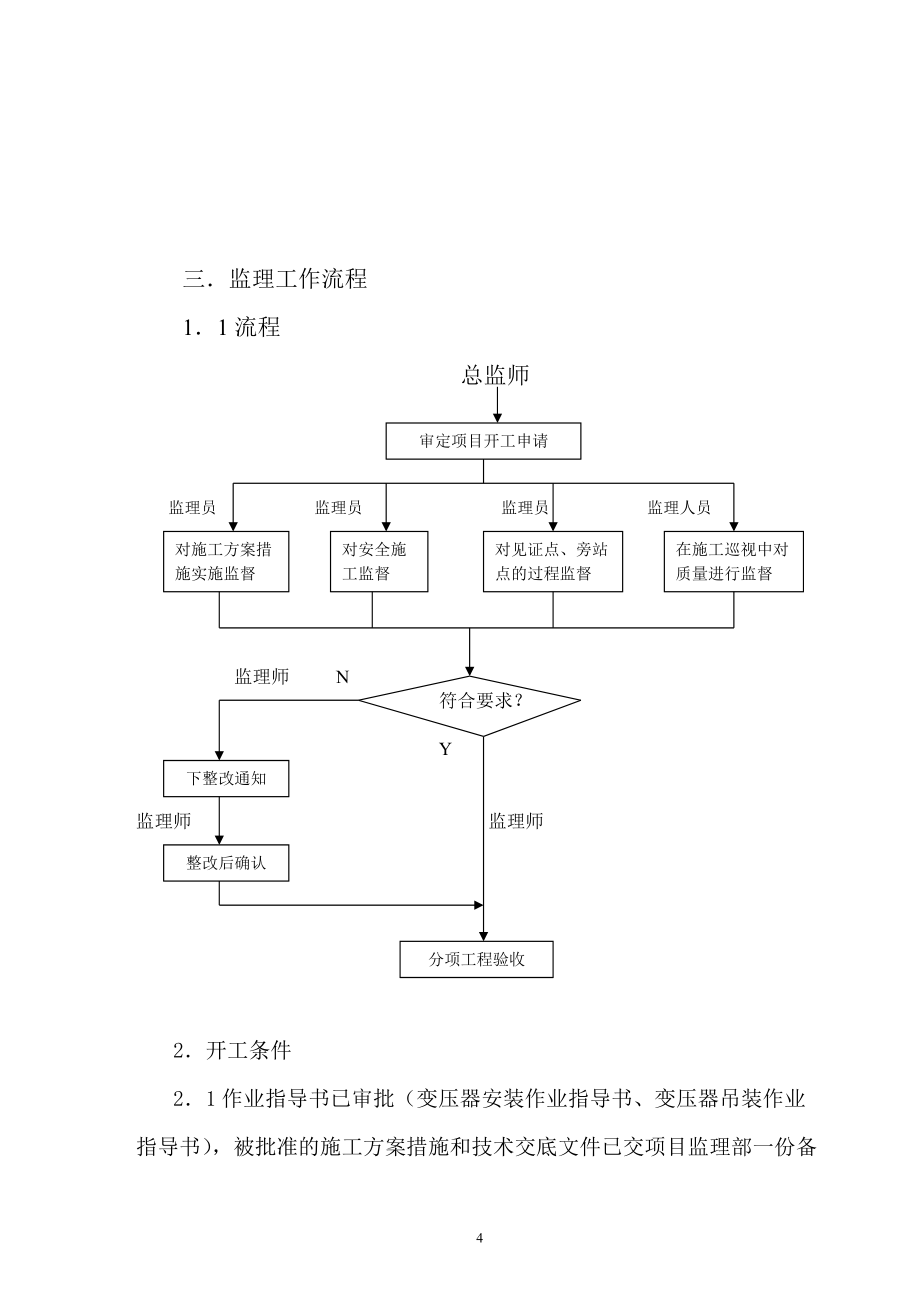

3、量：65t12变压器总重量：227.3t变压器是变电站设备中的关键设备之一，隐蔽项目多，安装工作量大，该工程又选用了单相自耦变压器组成一台三相变压器，因此无论从运输、存放、检修、安装诸过程，其工作量又较三相变压器安装大，并各工序过程也显重复，因此监督施工过程一定要认真对待、细心施工、一丝不苟，确保施工每台、每道工序符合要求，为变压器带电试运行一次成功奠定基础。三监理工作流程11流程审定项目开工申请总监师监理员 监理员 监理员 监理人员在施工巡视中对质量进行监督对见证点、旁站点的过程监督对安全施工监督对施工方案措施实施监督 监理师 N符合要求？Y下整改通知监理师 监理师整改后确认分项工程验收 2

4、开工条件21作业指导书已审批（变压器安装作业指导书、变压器吊装作业指导书），被批准的施工方案措施和技术交底文件已交项目监理部一份备案。22施工图纸经会审23变压器出厂合格证，符合设计要求。24主变基础已办理交安手续。25主变主体和附件经开箱检验合格，附件数量与装箱单相符。26变压器出厂合格证、试验报告、说明书、技术资料齐全、完整。27变压器补充油充足与变压器主体内的油牌号一致。28参与试验的人员持上岗，测试仪器仪表经检验合格且在有效期内。29滤油设备工具齐全、完好。四监理工作的控制要点及目标值1主变压器到货后的检查与存放。11检查111检查油箱内人工压力在20-30kpa范围内.112查看自动

5、冲击记录仪，冲击记录曲线应正常。113检查提供的出厂技术文件应与出厂技术文件目录相符。114检查附件应密封运输，35kV级套管应充油运输，开箱后附件数量，备品备件数量应与装箱单一致，且无锈蚀、污秽现象。12存放121变压器在本体内部N24.9kpa或 部残油耐压45kV， 含水量20UL/L的情况下允许存放两个月，超过两个月需充油存放。122充N2存放的变压器应每巡查两面次，对本体压力和补N2情况作记录。123注油存放的变压器应每十天对变压器是否漏油进行观察，每二十天抽取油样化验，其性能应满足耐压50kV，含水量20UL/L。124拆箱后的变压器附件应妥善保管，作好防雨、防尘、防污措施，充油运

6、输设备要带油存放，套管式CT不允许倾斜或倒置存放。2变压器安装21变压器安装过程中，请施工单位严格按厂家的工艺要求施工，遇到问题必须与厂家协商。22变压器内部检查。221检查接地引线至下油箱有一点接地，测量接地电阻600mm.222检查铁芯拉带，拉带引线绝缘应完好无损，紧固螺栓无松动，拉带与侠件之间绝缘大庆无破损，拉带与夹件之间只一点可靠连接。223分接引线接线片与开关触头应接触良好。224铁心柱及旁轭上的屏蔽板接地引线外包绝缘应无损伤，引线与夹件应可靠连接。225所有紧固件无松动、无位移。226油箱内无异物，结构件表面清洁无污。23变压器主要附件安装231风冷系统必须清洁、无杂物、 水、内无

7、锈蚀。232变压器高压、中压、低压是性点首先检查瓷件无损伤，金属表面无锈蚀。233检查高、中压套管的导电管内部清洁干燥，充油部分无泄漏。234套管就位后与引线位置符合厂家资料要求。235高、中压套管法兰与CT上部法兰用螺栓紧固后，注意使套管油表向外。236低压套管就位保证头部放气塞的方面向上。237变压器组装螺栓均使用力距板手，扭紧力符合厂家技术要求。 24真空注油及油循环。241注入合格油的标准耐压60kV 含水量10UL/L 含气量0.5% tg0.5%(90)242抽真空度13pa，并维持24小时，方可真空注油，注油停止后维持真空2小时。243热油循环系统，真空度133pa，滤油机加热脱

8、水缸中的温度控制在65±5内,当循环温度15。24热油循环时间同时满足：aT48hb. T3×变压器总油量/滤油机流速245热油循环后作油样化验符合2.5.1。25密封试验在油箱顶部加压35Kpa，维持1小时无渗漏。变压器组装前，附件的高压试验，变压器内部检查，过程中的高压试验，没投运前的高压试验符合厂家技术要求及国标和甲乙双方的约定。五监理方法及措施1设立监理见证点证点、旁站及停工待检查。11变压器就位作为旁站点。12变压器内部检查作为停工待检点。13变压器的过滤油、补充油，注油后的油样采集作为见证点。14变压器的真空作为旁站点。1 5变压器的主要附件安装作为旁站点。 1

9、6变压器的附件试验作为见证点。 2措施 21施工单位审批的施工方案应经厂家和监理单位共同确认。 22施工前，施工单位必须向项目监理部提交开工申请，培养经总监师签发开工令，不准开工。 23施工过程中，监理人员严格按施工组织设计、作业指导和交底内容监督施工，如需对其内容进行调整，补充、变动，要经监理师审查，总监师签认。 24在施工过程中监理人员经常进行巡视，随时发现质量缺陷以口头或书面的形式下整改通知，施工人员整改后，必须经监理签认合格，方可进行下道工序。 25监理人员对上述确定的见证点和旁站点一定进行重点跟踪监督，确保工序质量。26压接后六角形对边尺寸为0.866D，误差不允许超过+0.2mm。27压接时必须保持线夹正确位置，不得歪斜，相邻两模间重叠不应小于5mm。28各种型号螺栓型线夹的螺栓必须均匀拧紧，且用力矩搬手，符合紧固力矩值的要求，螺栓长度除可调整外，应露出螺母2-3扣。 29变压器内部检查由施工单位、监理、设备厂家、物资供应部门共同在场，检查合格后，在场各方共同签字。 31变压器就位过程中，核对变压器行走（或吊装）方面的正确性，确认变压器上台的相位与连接相位相吻合，另外对变压器就位的几何中心和水平度进行校验。当变压器进行二次搬运使用滚扛时，若沿前轴方向牵引应使用下节油箱上的拉板，若沿短轴方向牵引应使用千斤顶支架，牵引速度不超过2m/min，必要时应采取防滑、防溜
