烟囱工程土方施工方案（

1、一、工程概况11.1工程概况11.2地质概况1二、编制依据1三、技术及作业条件准备23. 1技术准备工作23.2机械物资准备2四、土方开挖34. 1开挖时的施工方法44.2±方开挖机械选择34. 3运土5五、地基换填65. 1砂砾处理施工工艺65. 2作业条件55.3操作工艺75.4质量标准7六、施工工期保证措施86.1组织措施86.2经济措施8七、施工质量保证措施97.1质量标准97.2技术措施97.3管理措施77.4组织措施8八、施工安全保证措施98.1施工用电98.2施工照明98.3施工安全10九、文明施工、环境保护11烟囱基础土方施工方案一、工程概况1.1工程概况XXX森林覆

2、盖率76.8%,全年可产生林业废弃物45.5万吨。年秸秆理论产量14.8万吨。本项目燃料资源充足。拟建场地地势较为平坦，北侧地块地面自然标高大多数在282m左右，南侧地块地势平坦，地面自然标高在270275m之间。根据西峡县水利部门提供的资料，当地老灌河封店桥处50年一遇洪水位220.74m,流量5356m3/so同纬度34.3470灌河河堤海拔234m。建设规模：本工程建设规模：lX130t/h高温超高压再热生物质循环流化床锅炉+1X30MW高温超高压再热抽凝式汽轮机发电机组。本方案为烟囱基础土方专项施工方案，按图纸要求，结合我单位多年来的施工经验，我们将主要从原材料控制、施工方法、施工过程

3、、含水率、压实度等方面全面考虑，结合实际情况采取措施，制订本施工方案。该方案包含土方开挖、地基换填等作业项目。烟囱建筑物坐标系为西安80坐标系，高程采用黄海高程。±0.00m相当于绝对高程274.7。1.2地质概况根据XXXX研究院有限公司做的XXX项目岩土工程勘察报告，拟建场地类别为II类，基础持力层承载力较低，设计要求采用换填垫层法进行地基处理。二、编制依据(1) 设计交底记录、图纸会审记录、施工合同、本工程施工组织设计、质量策划(2) 电力建设施工质量验收及评价规程第一部分：土建工程DLT5210.1-2012(3) 建筑工程施工质量验收统一标准GB50300-2013(4)

4、工程测量规范GB50026-2007(5) 建筑地基基础工程施工质量验收规范GB50202-2002(6) 电力工程地基处理技术规程DL/T5024-2005(7) 施工现场临时用电安全技术规程JGJ46-2005(8) 危险性较大的分部分项工程安全管理办法建质【2009】87号文(9) 施工企业安全生产管理规范GB50656-2011(10) 建筑地基处理技术规范JGJ79-2012三、技术及作业条件准备3. 1技术准备工作(1) 及时复核甲方提供的平面坐标控制点及水准基准点，发现问题随时沟通。(2) 检査图纸和资料是否齐全，核对平面定位和标高，检査图纸相互之间有无错误和矛盾之处。(3) 仔

5、细査阅图纸，把相关问题解决在施工前，做到工作重点明确。(4) 査阅地质勘察报告，搞清土层性状及场地内水文地质情况。(5) 熟悉设计内容和技术要求，充分了解工程规模、特点和质量要求。(6) 施工前，将设计意图层层交底，确保各级施工人员充分了解工程特点。(7) 提前制定土方开挖施工方案、绘制土方开挖流程图，确定开挖路线、顺序、边坡坡度以及出土路线等。3.2场地及外围准备工作(1) 调査周边道路、地下管网线路、障碍物情况，形成书面资料指导施工(2) 与交通、城建、市政、市容、环保等政府相关部门联系，尽快办理渣土外运手续，落实弃土场地。(3) 实现场地“三通一平”，对施工场地及车辆行走路线作出必要的规

6、划，对软土不适于车辆行走的地段采取相对应措施进行垫碎石、渣土、钢板或地面硬化处理。(4) 因为受交通所限，开挖前必须对运土道路，卸土场地进行协调，不因为无卸土场地等影响施工进度。(5) 所有材料、设备、运输作业机械必须进场到位，水、电必须接通。(6) 机械设备进行维护检査、试运转，使处于良好的工作状态。3.3机械物资准备1.建筑材料的准备根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。根据材料需用量计划，做好材料的申请、对多个供应厂家进行对比分析，择优选取，并做好订货和采购工作，使计划得到落实本工程拟投

7、入的物资材料主要分为周转料具、非周转料具两类，其组织进场的方式如下：(1) 对于钢管、扣件、覆膜多层板、木方等周转料具，将根据施工进度，陆续组织分批进场。(2) 对于级配砂石等主要材料将就近从合格供应商处采购，当前货源己经落实。(3) 施工中，提前编制材料需用计划及采购计划，项目部材料员负责组织物资进场并负责做好物资进场的验收、入库及保管工作；并制定应急措施，对材料可能不能按时到场的情况事先确定应急方案。对业主指定供应或直接采购的物资，进场后由项目经理部材料员会同业主、监理组织验收，并单独做好物资进场验收记录(4) 有对复试要求的材料，按规范要求按批量进行见证取样复试，复试报告结果未出来前，现

8、场禁止使用。2施工机械准备根据土方开挖施工方案中确定的施工方法、施工机具、设备要求和数量以及施工进度安排，编制施工机具设备需用量计划，组织施工机具设备需用量计划落实，确保按期进场。四、土方开挖4. 1开挖时的施工方法(1)前期准备工作1. 测量人员进场后认真阅图，熟悉整个设计图纸，全面了解设计意图，根据现场总体布置、施工进度安排制定放线方案。2. 测量、复核建设单位提供的平面控制点及高程控制点，检査无误后办理好交点手续。3. 根据设计图纸和控制点坐标计算测设数据，绘制放样详图。开挖坡度、位置应准确，平面开挖顺序应合理，便于运输。4. 严格按计划分层挖土，保证坡度，随时对边坡进行观察，必要时采用

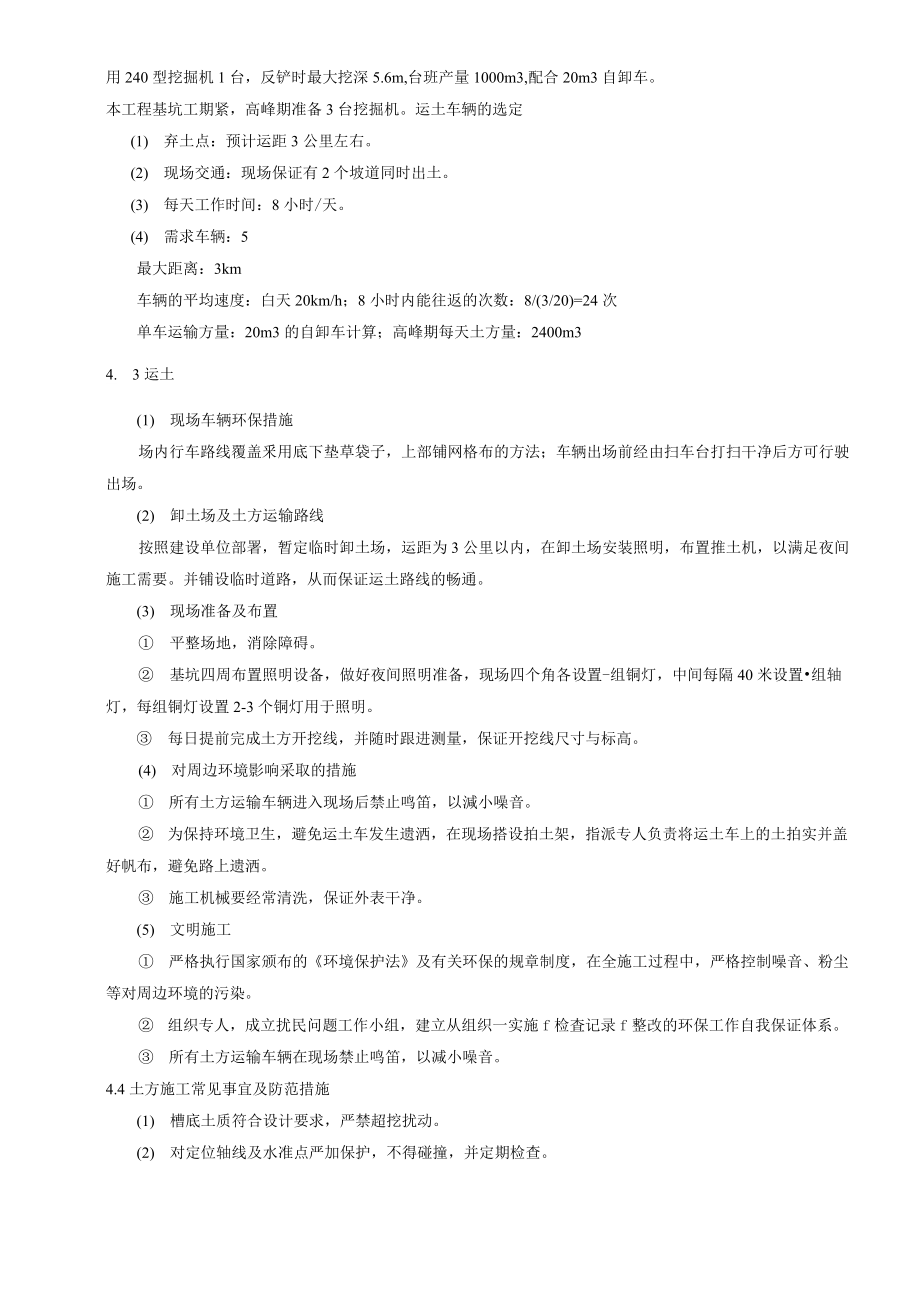

9、有效措施对边坡进行支护，保持施工过程合理有序。5. 挖土应安排专人现场管理，严格按控制线及控制标高点进行作业，保证位置及坡度准确，严禁超挖。土方开挖允许偏差：序号项目允许偏差检验方法备注1标高+0,-50mm用水准仪检查2长宽100mm尺量检查3坡面平整度20mm靠尺和楔形尺(2)清坡本工程基坑形状比较规则，土方开挖采用先挖除耕植土方，并统一堆放在指定区域，以备使用。4.2土方开挖机械选择(1)土方需要机械量计算根据进度计划安排，挖土持续时间为3天，土方量大约3600m3,每天平均开挖量约为1200m3,确定釆用240型挖掘机1台，反铲时最大挖深5.6m,台班产量1000m3,配合20m3自卸

10、车。本工程基坑工期紧，高峰期准备3台挖掘机。运土车辆的选定(1) 弃土点：预计运距3公里左右。(2) 现场交通：现场保证有2个坡道同时出土。(3) 每天工作时间：8小时/天。(4) 需求车辆：5最大距离：3km车辆的平均速度：白天20km/h；8小时内能往返的次数：8/(3/20)=24次单车运输方量：20m3的自卸车计算；高峰期每天土方量：2400m34. 3运土(1) 现场车辆环保措施场内行车路线覆盖釆用底下垫草袋子，上部铺网格布的方法；车辆出场前经由扫车台打扫干净后方可行驶出场。(2) 卸土场及土方运输路线按照建设单位部署，暂定临时卸土场，运距为3公里以内，在卸土场安装照明，布置推土机，

11、以满足夜间施工需要。并铺设临时道路，从而保证运土路线的畅通。(3) 现场准备及布置 平整场地，消除障碍。 基坑四周布置照明设备，做好夜间照明准备，现场四个角各设置-组铜灯，中间每隔40米设置组轴灯，每组铜灯设置2-3个铜灯用于照明。 每日提前完成土方开挖线，并随时跟进测量，保证开挖线尺寸与标高。(4) 对周边环境影响采取的措施 所有土方运输车辆进入现场后禁止鸣笛，以減小噪音。 为保持环境卫生，避免运土车发生遗洒，在现场搭设拍土架，指派专人负责将运土车上的土拍实并盖好帆布，避免路上遗洒。 施工机械要经常清洗，保证外表干净。(5) 文明施工 严格执行国家颁布的环境保护法及有关环保的规章制度，在全施

12、工过程中，严格控制噪音、粉尘等对周边环境的污染。 组织专人，成立扰民问题工作小组，建立从组织一实施f检査记录f整改的环保工作自我保证体系。 所有土方运输车辆在现场禁止鸣笛，以减小噪音。4.4土方施工常见事宜及防范措施(1) 槽底土质符合设计要求，严禁超挖扰动。(2) 对定位轴线及水准点严加保护，不得碰撞，并定期检查。（3）开挖过程中测量工要及时复撤灰线，将每层开挖的坡底线和坡上线测设到相对应的槽口顶和槽口底。（4）槽底加深部位开挖时严格按图纸给定的坡度进行施工，测量员必须坚守现场，随时掌握挖土标高，避免超挖和扰动地基。（5）施工时注意边坡稳定状态，要严格限制在边坡顶部堆放材料，防止坍塌。五、地

13、基换填5. 1砂砾处理施工工艺5. 1.1、施工准备（1）材料及主要机具：级配砂砾：砂砾的级配釆用粗粒组与细粒组，其比例值为75：25（百分数）。（2）砂砾料中不应含有耕（植）土、淤泥质土和其他杂物。有机含量不应大于4%,含盐量不应大于5%o（3）级配砂砾进场经监理见证取样后，送往西峡县龙安建设工程质量检测有限公司检测合格后方可进场使用。（4）主要机具：压路机、装载机、喷水用胶管、靠尺子等。5. 2作业条件（1）设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的墙上，基础边弹上水平标高线或钉上水平标高标志。（2）铺筑前，组织监理共同验槽，包括轴线尺寸，水平标高、应在未做地基处理完毕并办

14、理隐蔽手续。（3）检查基槽边坡是否稳定，并清楚基底上浮土和积水。5. 3操作工艺5. 3.2工艺流程：检验砂砾质量一分层铺筑按比例级配砂砾一洒水一压实一试验检测5.3.2对级配砂砾进行技术鉴定，应将砂砾拌全均匀，其质量应达到设计要求。5.3.3分层铺筑砂砾（1）铺筑砂砾的每层厚度150200mm,分层厚度可用桩控制，选用压路机压实的方法；每铺筑一层取样试验合格后，方可进行下一层施工。（2）砂砾地基底面铺设在同一标高上，如深度不同时，施工应按先深后浅的顺序进行。（3）分段施工时，接搓处应做成斜坡，每层接搓处的水平距离应错开0.51.0m,并且应充分压实（4）铺筑的砂砾应级配均匀，如发现砂窝或石子

15、成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂砾。5.3.4洒水：铺筑级配砂砾在压实前，应根据其干湿程度和气候条件，适当洒水保持其干湿程度，最佳含水量。5.3.5压实：压实的遍数，由现场确定，20吨压路机反复碾压，全面压实，一般很多于3遍。5.3.6找平和验收(1) 施工时应分层找平，压实密实，并应设置检査点，用灌水法取样；下层密实度合格后方可进行上层施工。(2) 最后压实完成后，表面应接线找平，并且要符合设计规定的标高。5. 4质量标准5.4.1保证项目：(1) 级配砂砾垫层压实密度必须符合设计要求(2) 检查砂砾的质量密度，必须符合设计要求和施工规范的规定。5. 4.2基本项目：(1

16、) 级配砂砾配料正确，拌合均匀，虚铺厚度符合规定，压实密实。(2) 分层留搓位置正确，方法合理，接搓压实密实，平整。6、成品保护6.1回填砂砾时，应注意保护好现场轴线桩，标准高程，防止碰撞位移，并应经常复测。6. 2施工中必须保证边坡稳定，防止边坡坍塌。6. 3夜间施工时，应合理安排施工顺序，配备充足的照明设施，防止级配砂砾铺筑超厚。6、注意的质量问题1. 主要未按质量要求施工，分层铺筑过厚，压实遍数不够，洒水不足；严格执行操作工艺的要求。2. 级配不良：应配专人及时处理砂窝、石堆等问题。3. 密实度不符合要求：坚持分层检查砂砾地基的质量，每层检查铺设密度，必须符合规定，否则不能进行上一层的砂

17、砾施工。六、施工工期保证措施6.1组织措施(1) 工程开工前充分理解设计意图、质量标准和监理工程师的指令要求，熟悉本专业和专业间相关施工图纸和质量标准，制定合理的施工程序和施工技术方案指导施工。做好施工人员质量培训工作，做好施工过程中的质量控制，以高质量来确保每道施工工序一次成功，从而保证施工进度。(2) 充分配备并选用良好的施工机械投入到本工程中，满足材料的运输要求，保证工期目标如期实现。(3) 对关键工序、耗工较多的项目，组织相关施工人员适当增加作业时间，确保工程进度的按期实现。6. 2经济措施(1) 全面落实经济责任制，个人经济效益与质量、安全、进度挂钩，充分调动施工人员的积极性，发挥每

18、个施工人员的工作潜能，确保各项进度的实现。(2) 对所采取的増效技术措施给予相对应的经济奖励。3.强化物资供应工作(1) 按照网络计划提前做好物资、原材料釆购及质量检验工作，以保证工程的连续施工能力。(2) 充分利用计算机物资管理系统，及时对材料进行盘点，将材料到货与缺件信息及时反馈给相关部门，充分做好施工前的技术准备及设备物资供应工作。七、施工质量保证措施7. 1质量标准（1）地基换填前应消除基底的垃圾、树根等杂物，消除坑穴积水、淤泥，验收基底标高。（2）对换填砂砾按设计要求验收合格。（3）填方施工过程中检査每层填铺厚度、含水量控制、压实程度。填铺厚度及压实遍数应根据压实系数及所用机具确定。

19、级配砂石垫层压实系数不得小于0.97。（4）施工过程中检査压实时加水量、碾压遍数、压实系数。（5）地基换填应每层级配砂砾全面摊铺完成后统一碾压密实。（6）换填全部完成后，应进行表面拉线找平，凡高出允许偏差的地方，及时依线铲平；凡低于标准高程的地方应及时增补砂砾压实。（7）夜间施工时，应合理安排施工顺序，要有充足的照明设施。（8）地基换填工程质量检验标准序号检査项目质量标准检查方法主控项目基底处理符合设计要求观察检査及检査施工记录分层压实系数>0.97检査试验记录标高268.8水准仪一般项目回换填料级配砂砾观察或取样检查分层厚度及含水量<200mm水准仪表面平整度W20mm靠尺、水准

20、仪7. 2技术措施（1）施工前进行级配砂石回填分项工程的技术交底工作。每层厚度不应超过300mm,压实系数不小于0.97.（2）做好标高的抄测和厚度标定工作，可设在边坡上且每3m设一处。（3）级配砂石施工前做好隐蔽工程验收工作，同时做好分项工程的验收评定工作等。7.3管理措施积极主动和建设、监理单位、总包单位和设计院等单位配合，及时解决相关问题，为正常施工创造条件。随时注重天气变化，合格调度施工安排。加大机械投入。选择有类似工程施工经验和技术过硬的施工队伍，合理安排各阶段劳动力，确保工程快捷、顺利进行。强化计划管理，以进度计划为基础，实行长计划、短安排，通过季、月、旬计划的布置和实施，加强调度

21、职能，维护计划的严肃性，确保关键线路节点按时完成。认真按质量管理制度及质量策划进行质量管理，严格执行检验标准，要求一次验收通过，避免因质量、安全等问题造成停工或返工现象，影响总工期。建立现场生产调度会制度，每天召开各有关科室、专业施工班组现场碰头会，及时落实处理当天施工存在的问题，布置次日的生产活动。项目部制定控制节点工期的奖罚措施和责任状，采用经济手段保证总工期要求。7.4组织措施与建设单位、监理单位及时互通信息，积极协商，妥善解决施工中的各种质量问题。建立健全从项目经理到班组长的各级人员质量责任制，加强各级管理人员和队伍施工人员的质量意识。坚持“质量第一，预防为主”的方针，强化过程控制。严

22、格执行工程质量验收管理制度，热力系统检验项目、检验等级的划分按火电施工质量检验及评定标准（土建工程篇）中的要求执行。施工中做好施工技术记录和施工资料的收集、整理，做到资料齐全、准确、真实、可靠，质量符合标准化要求。项目部定期对全体施工人员进行质量知识培训，并保存培训记录。严格执行三级技术交底制度，交底分别由项目工程师向工长，工长向班组交底，技术交底必须以书面形式进行，交底人和接受交底人必须履行签字手续。按照己审批的测量控制方案，严格控制标高，测量记录归档保存。施工过程中对测量点线妥善保护，严禁擅自移动。项目部依据设计文件和设计技术交底对工程控制点进行复测，发现问题时，及时与设计部门协商处理，并

23、形成记录。材料的质量控制应严格执行物资管理制度。机械设备应按计划进场，保证满足施工需要，操作人员持证上岗。计量人员建立计量台帐，制定周期检定计划，并按计划组织对计量器具、设备的周检、送检和自检工作，同时建立并保存计量检测原始记录，及时掌握所有计量器具及设备的使用情况。工序及特殊过程的控制严格按照公司程序文件执行。工程变更严格按程序执行，手续完备方可施工。建立现场生产调度会制度，每周召开各有关科室、专业施工班组现场专题会，及时检査处理施工中实施改进计划。严禁不合格工序未经处置应由项目技术负责人组织存在的问题，布置下一步的生产活动。项目部同时分析和评价项目管理现状,项目部严格执行公司的不合格控制程

24、序，严禁不合格物资进入施工现场,而转入下道工序。应进行不合格评审，并作好记录。对己发生的不合格信息,有关人员判定不合格程度，制定纠正措施并实施。项目部定期召开质量分析会，对影响工程质量的潜在原因和可能出现的不合格，以及质量通病制定预防措施，并定期评价纠正、预防措施的有效性。严格材料检验制度，严格按施工规范及规程进行施工，杜绝发生大的质量事故，减少因返工而造成的工料浪费。合理掺加外加剂，试验室配合比要经济合理，减少配合比水泥用量，节约原材料，抓好钢筋配料，选用先进的钢筋焊接工艺，节约钢材建立材料消耗台帐，并与计划用料进行比较，发现问题及时纠正，做好材料的采购、供应工作，做到按需采购“三比一算”，

25、供料做到限额领料，杜绝浪费，节奖超罚。加强设备的维修保养工作，提高设备的完好率和利用率，降低维修成本。严格执行公司关于项目施工现场管理暂行规定的内容，做到材料分类堆放，工完料净，场貌整洁，减少现场清理用工。八、施工安全保证措施认真落实“安全第一，预防为主，综合治理”的方针，认真落实安全生产责任制，认真贯彻执行管生产必须管安全的原则。8.1施工用电（1）-级配电柜从施工变压器的电缆采取直埋布置，电缆的走向应按施工总平面布置图的规定，沿主道路、固定的构筑物的边缘直接埋设，埋深不得小于0.7m；转弯处应在地面上设明显标志；通过道路时应采用保护套管，管径不得小于电缆外径的1.5倍，且不得小于100mm

26、。电缆接头处应有防水和防止触电的措施。（2）现场集中控制的配电箱的设置地点应平整，不得被水淹或土埋，并应防止碰撞和物体打击。开关柜或配电箱附近不得堆放杂物。（3）配电箱应坚固，其结构应具备防火、防雨的功能。箱、柜内的配线应绝缘良好，排列整齐，绑扎成束并固定牢固。导线剥头不得过长，压接应牢固。盘面操作部位不得有带电体明露。（4）导线进出开关柜或配电箱的线段应加强绝缘并采取固定措施。（5）配电箱必须装设漏电保护器，做到一机一闸一保护。（6）用电设备如振动棒等的电源引线长度不得大于5m。距离大于5m时应设便携式电源箱或卷线轴；便携式电源箱或卷线轴至固定式开关柜或配电箱之间的引线长度不得大于40m,且

27、应用橡胶软电缆。（7）施工用电的运行及维护班组应配备充足的绝缘工具。绝缘工具应定期进行试验。（8）电气设备附近应配备适用于扑灭电气火灾的消防器材。发生电气火灾时，应首先切断电源。8.2施工照明（1）电气设备不得超铭牌使用，闸刀型电源开关严禁带负荷拉闸。（2）多路电源开关柜或配电箱应釆用密封式的。开关旁应标明负荷名称，单相闸刀开关应标明电压。（3）严禁将电线直接勾挂在闸刀上或直接插入插座内使用。（4）手动操作开启式空气开关、闸刀开关及管形熔断器时，应戴绝缘手套或使用绝缘工具。（5）连接电动机械与电动工具的电气回路应设开关或插座，并应有保护装置。移动式电动机械应使用橡胶软电缆。严禁一个开关接两台及

28、两台以上的电动设备。（6）现场的临时照明线路应相对固定，并经常检査、维修。照明灯具的悬挂高度应不低于2.5m,并不得任意挪动；低于2.5m时应设保护罩。（7）特殊照明灯的金属支架应稳固，并采取接地或接零保护；支架不得带电移动。（8）电源线路不得接近热源或直接绑挂在金属构件上，不得架设在脚手架上。（9）在光线不足及夜间工作的场所应有充足的照明，主要通道上应装设路灯。8.3施工安全（1）换填施工采用装载机转运土方时排专人值班，（2）基坑四周的围护栏杆不得任意拆除，临时拆除后及时恢复。（3）打夯机专人专用，并进行安全操作教育。（4）操作人员上下基坑，设置临时钢爬梯，严禁基坑边坡任意上下行走。（5）装卸汽车进场后，专人负责倒车指挥，统一调度。（6）临边防护栏杆采用钢管栏杆及栏杆
