套丝机简介ppt课件

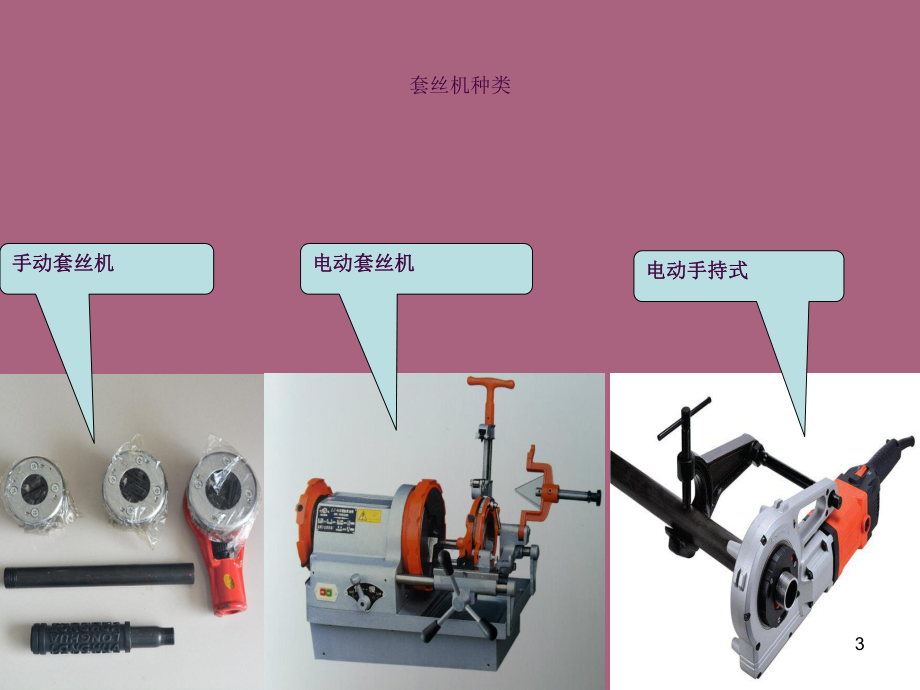

1、螺纹套丝机简介螺纹套丝机简介1;.套丝机简介套丝机简介套丝机种类及运用中所涉及的辅助工具。套丝机种类及运用中所涉及的辅助工具。辅助工具简介辅助工具简介套丝机部件引见。套丝机部件引见。手动套丝机运用方法。手动套丝机运用方法。电动套丝机运用方法。电动套丝机运用方法。2套丝机种类手动套丝机手动套丝机电动套丝机电动套丝机电动手持式电动手持式3辅助工具板牙板牙管子台虎钳管子台虎钳手用割刀手用割刀4板牙简介普通螺纹是常用的衔接螺纹(普通用与衔接设备零部件)，牙型为三角形，牙型角为60，螺纹特征代号为M。普通螺纹又分为粗牙和细牙两种，它们的代号一样。普通衔接都用粗牙螺纹。当螺纹的大径一样时，细牙螺纹的螺距和

2、牙型高度比粗牙小，因此细牙螺纹适用于薄壁零件的衔接。 管螺纹主要用于衔接纳子(气管、水管等)，牙型为三角形，牙型角为55，管螺纹有两类1非螺纹密封的管螺纹 螺纹种类为G，其内、外螺纹均为圆柱螺纹，内外螺纹旋合无密封才干，常用于电线管等不需求密封的管路中的衔接。 普通螺纹板牙普通螺纹板牙5板牙简介2密封的管螺纹 螺纹种类代号有三种：圆锥外螺纹为R；圆锥内螺纹锥度1：16为RC；圆柱内螺纹为RP。这种螺纹可以是圆锥内螺纹与圆锥外螺纹相衔接；也可是圆柱内螺纹和圆锥外螺纹相衔接，其内、外螺纹旋合后有密封才干，常用于水管、煤气管、光滑油管等。 常见的管螺纹主要包括以下几种：NPT、PT、G等。 1NPT

3、属于美国规范的60度椎管螺纹，用于北美地域 2PT是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16 国内叫法为ZG.。 3G是55度非螺纹密封管螺纹，属惠氏螺纹家族。标志为G代表圆柱螺纹。6板牙简介管螺纹是由装在套丝机板牙盘上的板牙切削而成.所以套丝机板牙的规格决议管螺纹的规格.板牙是套丝机最常规的易损件,根据螺纹不同,有不同规格的板牙:按螺距分类有: 英制板牙(BSPT) 美制板牙(NPT) 公制板牙(METRIC)按板牙资料分类有: 工具钢板牙(用于镀锌管,无缝钢管,圆钢筋,铜材,铝材等加工螺纹用)高速钢板牙(用于不锈钢管,不锈钢圆棒加工

4、螺纹用)还有就是根据特殊套丝机型分类有特殊板牙类型7管子台虎钳简介管子台虎钳别称：管子压力钳、龙门钳。按其款式的不同，分为中式管子台虎钳，西班牙式管子台虎钳，法式管子台虎钳，美式管子台虎钳，带脚管子台虎钳等；按其承载才干及分量分为普通型和加重型。用途：夹稳金属管进展绞制螺纹，切断及衔接纳子等作用。8手动套丝机部件引见板牙架板牙架正反转调整安装正反转调整安装棘轮棘轮加长杆加长杆手柄手柄9电动套丝机部件引见电机及减速总成电机及减速总成扶正安装扶正安装管子卡盘管子卡盘割刀架割刀架板牙架板牙架去毛刺安装去毛刺安装进刀安装进刀安装换向手柄换向手柄电源开关电源开关换向手柄换向手柄脚踏开关脚踏开关油底壳油底

5、壳10手动套丝机运用方法手动套丝机由于携带方便，无需用电源，而大量用于野外作业。 1管子固定于支架上，前端留出一定长度用于套丝。 2将与管道尺寸匹配的牙模头装在棘轮手柄上，套丝机与管道衔接。 3开场套丝：左手用力推牙模头，右手操作棘轮手柄，使牙模头顺时针旋转右手螺纹。 4在板牙吃进管道一圈后，可松开左手，靠板牙上的纹路自行进给。此时需适当加一些切 削油。 5当管道的边缘与板牙末端相平齐时，停顿套丝。 6此时将棘轮手柄调理为反转，渐渐将牙模头退出管道。 11电动套丝机引见电动套丝机设有正反转安装，是用来加工管子外螺纹的电开工具。又名：电动切管套丝机、绞丝机、管螺纹套丝机。电动套丝机是把1980年

6、前的手动螺纹绞丝机电动化，它使管道安装时管螺纹加工变得轻松快捷，降低管道安装工人的劳动强度。12电动套丝机引见电动套丝机种类：市场上普通有重型和轻型两种套丝机1重型套丝机普通为全铝合金机体，型号代号为：100或100A。价钱较贵、滑架跨度大、稳定性好、经久耐用。普通净重175公斤，适宜固定场地进展大批量加工管螺纹。2轻型套丝机普通机体下部为2厚铁板制造，上部为铝合金。型号代号为：100C、100、R4-。价钱较低、滑架跨度小、稳定不太好。但分量轻，普通130公斤，搬运方便，适宜流动性频繁者运用。13电动套丝机运用方法套丝机任务时，先把要管子放进管子卡盘,撞击卡紧。按下启动开关，管子就随卡盘转动，调理好板牙头上的板牙开口大小，普通建议分2 3次完成绞丝。设定好丝口长短.然后逆时针扳动进刀手轮，使板牙头上的板牙刀贴紧转动的管子端部，板牙刀就自动切削套丝。同时冷却系统自动为板牙刀喷油冷却，等螺纹加工到预先设定的长度时，板牙刀就会自动张开，螺纹加工终了.封锁电源，撞开卡盘，取出管子。14电动套丝机运用方法电动套丝机具有管子切断功能：把管子放入管子卡盘，撞击卡紧，启动开关，放下进刀安装上的割刀架，扳动进刀手轮，使割刀
