电压电阻知识点总结复习及练习测试题

1、电压 电阻知识点总结复习及练习测试题 、电压电阻选择题 1.电控调光玻璃能根据光照强度自动调节玻璃的透明度其原理是：光照增强，光敏电阻 Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升若 电源电压不变，Ro是定值电阻，如图所示电路图中符合要求的是（ ） 【解析】【解答】解：A、B 选项中的电路图，光敏电阻 Rx与定值电阻 Ro串联连接，根据 串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻 Rx的阻值随光照的增 强会变小，所以在光照增强时，电路中的光敏电阻 Rx两端的电压变小，定值电阻 Ro两端 的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在

2、玻璃两端的电压降低时 会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻 Rx并联；A 符合题 意，B 不符合题意； C、D 选项中，玻璃与电源并联，它两端的电压不变， CD 不符合题意. 故答案为：A 【分析】根据题意要求，当电阻变小时，分压要变小，所以电压表要和光敏电阻并联 2如图所示的电路，闭合开关 S,两灯 Li、L2均发光，两电表均有示数。过了一会儿，其 中一个灯泡突然熄灭，一只电表的示数增大，另一只电表的示数减小到几乎为零，造成此 A. 灯 Li短路 B.灯 L2短路 C.灯 Li断路 D.灯 L2.断 路 【答案】A 现象的原因可能是（） 【答案】B 【解析】【解答】

3、根据电路图，电路是串联电路，电压表测量 L?的电压，若一只灯熄灭，另一灯发光，电路中有电流，电流表有示数，且变大，则电路中有短路，由于电压表无示 数，则 a 短路，B符合题意。 故答案为：B. 【分析】当电路中有灯亮有灯不亮时，有电流，则电路中有短路，电压表无示数时，电压 表测量的位置短路。 移动，在此过程中（ 【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表 Vi测灯泡两端的电 压，电压表 V2测滑动变阻器两端的电压，电流表测量电路中的电流； 将滑动变阻器 R 的 滑片 P 向左移动时，接入电路中的电阻变大，电路中的总电阻变大， L /1=, 电路中的电流变小，即电流表的示数变

4、小， / U=IR, 灯泡两端的电压变小，即 Vi的示数变小， 串联电路中总电压等于各分电压之和，且电源电压保持不变， 滑动变阻器两端的电压变大，即电压表 V2的示数变大， P=UI，且灯泡的亮暗取决于实际功率的大小， 灯泡的实际功率变小，灯泡变暗. 故选 A. 【分析】由电路图可知，灯泡与滑动变阻器串联，电压表 Vi测灯泡两端的电压，电压表 V2 测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电 阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变 化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据 P=UI 确定灯泡实际

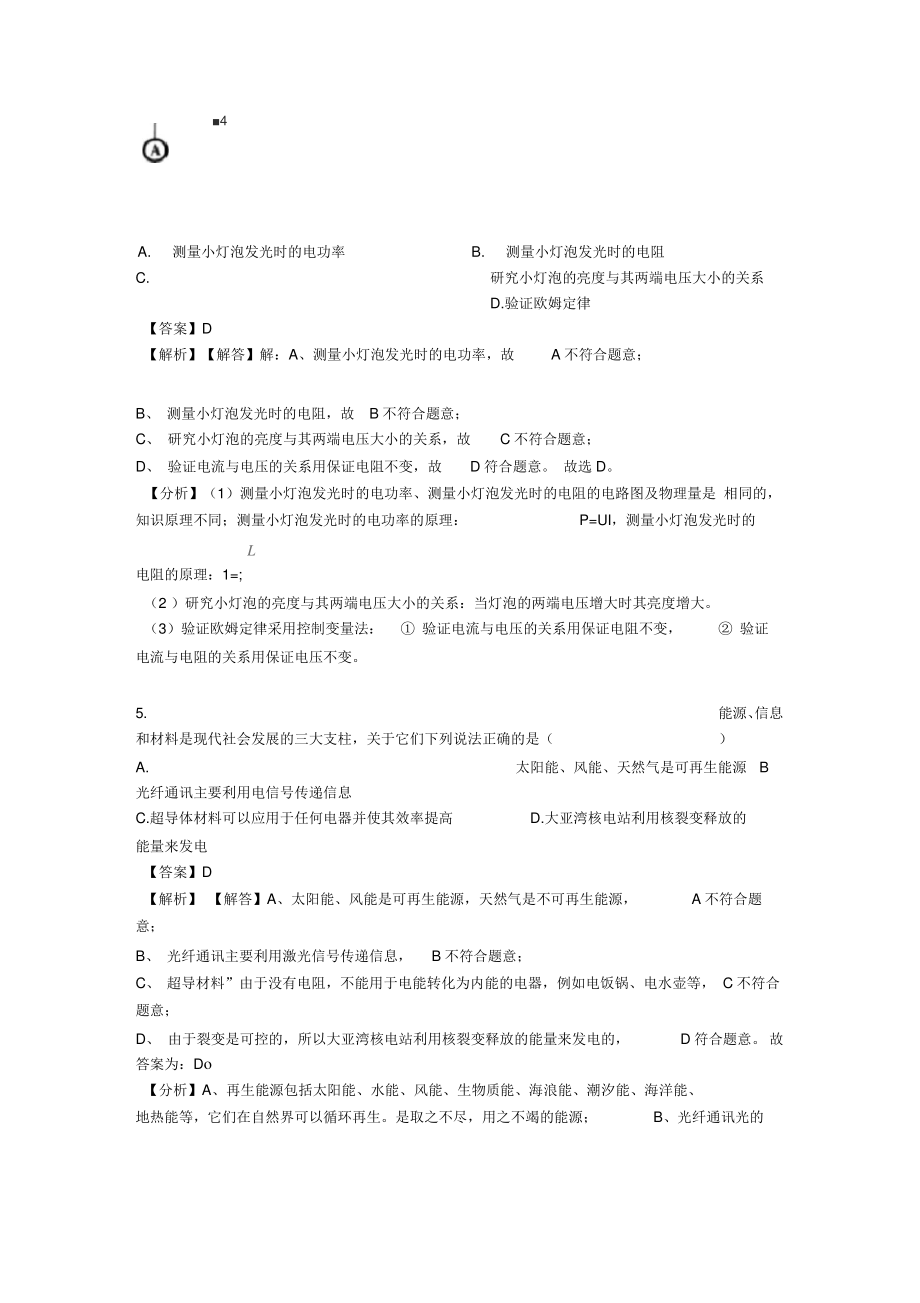

5、功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化. 4. 下图所示的电路图在许多科学实验中用到 ，下列问题不能用该电路来进行研究的是（3.如图所示电路中, 电源电压保持不变，闭合开关 S 后，将滑动变阻器 R 的滑片 P 向左 A.电压表 Vi示数变小，电压表 V2示数变大 变 B.电流表 A 示数变小, 电压表 V示数不 C.电流表 A 示数不变，灯泡 L 亮度变亮 【答案】A D.电压表 Vi示数不变, 灯泡 L 亮度变暗 4 C. 研究小灯泡的亮度与其两端电压大小的关系 D.验证欧姆定律 【答案】D 【解析】【解答】解：A、测量小灯泡发光时的电功率，故 A 不符合题

6、意； B、 测量小灯泡发光时的电阻，故 B 不符合题意； C、 研究小灯泡的亮度与其两端电压大小的关系，故 C 不符合题意； D、 验证电流与电压的关系用保证电阻不变，故 D 符合题意。 故选 D。 【分析】（1）测量小灯泡发光时的电功率、测量小灯泡发光时的电阻的电路图及物理量是 相同的，知识原理不同；测量小灯泡发光时的电功率的原理： P=UI，测量小灯泡发光时的 L 电阻的原理：1=; （2 ）研究小灯泡的亮度与其两端电压大小的关系：当灯泡的两端电压增大时其亮度增大。 （3）验证欧姆定律采用控制变量法： 验证电流与电压的关系用保证电阻不变， 验证 电流与电阻的关系用保证电压不变。 5. 能源

7、、 信息和材料是现代社会发展的三大支柱，关于它们下列说法正确的是（ ） A. 太阳能、风能、天然气是可再生能源 B光纤通讯主要利用电信号传递信息 C.超导体材料可以应用于任何电器并使其效率提高 D.大亚湾核电站利用核裂变释放的 能量来发电 【答案】D 【解析】 【解答】A、太阳能、风能是可再生能源，天然气是不可再生能源， A 不符合题 意； B、 光纤通讯主要利用激光信号传递信息， B 不符合题意； C、 超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等， C 不符合题意； D、 由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的， D 符合题意。 故答案

8、为：Do 【分析】A、再生能源包括太阳能、水能、风能、生物质能、海浪能、潮汐能、海洋能、 地热能等，它们在自然界可以循环再生。是取之不尽，用之不竭的能源； B、光纤通讯光的 A. 测量小灯泡发光时的电功率 B. 测量小灯泡发光时的电阻 4 反射传递信息；C、超导体不能用于利用电流热效应的用电器； D、核裂变式可以控制的， 核聚变不可以控制。 6. 如图所示的电路，电源电压不变，闭合开关 S后，灯 L 能发光，电流表、电压表均有示 数，过了一会儿，灯 L 不亮，电流表无示数，电压表有示数，则电路故障可能是（ ） 【答案】A 【解析】 【解答】根据电路图，电阻 R 和灯泡串联，电压表测量灯泡的分压

9、，当灯泡不 亮，电压表有示数电流表无示数时，是灯泡断路了， A 符合题意。 故答案为：A. 【分析】当电压表有示数，电流表无示数时，是电压表测量的位置断路了。 7. 如图所示，开关 S 闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现 UAC=3.0V, UAB=OV, UBC=3.0V.则电路故障可能是（ ） A.灯 L 断路 B.开关 S 断路 C.滑动变阻器 R 短路 D.灯 L 短路或滑动变阻器 R 断路 【答案】D 【解析】 【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测 检测电路故障，断路位置为电源电压，电路完好的示数为零； 由题意可知，UAC=3.

10、0V,故 A 点与电源正极相连、 C 点与电源负极相连； UAB=0V,如果灯泡短路，则 AB 两点间电压为零； UBC=3.0V,说明 c 点与电源负极相连，B 点通过灯泡、电阻、开关与电源正极相连，故 BC 间发生断路，即变阻器 R 断路； 故电路故障为灯 L 短路或滑动变阻器 R 断路. 故选 D. 【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电 源能相通，若无示数，说明电压表与电源不能相通. A.灯 L 断路 短路 B.电阻 R 断路 C.灯 L 短路 D.电阻 R &如图所示电路，电源电压保持不变，三只电表均完好开关 S 闭合后，发现只有一个电

11、 表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（ ） J LA A. 灯 Li断路 B.灯 Li短路 C.灯 L2断路 D.灯 L2短 路 【答案】C 【解析】【解答】A.闭合开关后，若 Li断路，则 Vi、V2测量电源电压，都有示数， A 不符 合题意； B 若 Li短路，则电流表 A 有示数，V2有示数，B 不符合题意； C 若 L2断路，则灯泡上没有电流，只有 V2有示数，C 符合题意； D 若 L2短路，则三电表都有示数， D 不符合题意。 故答案为：C. 【分析】根据电路中可能有示数的电表，逐步分析电路故障。 9. 在图所示的电路中， 电源电压保持不变， 当开关 S-、

12、S2 都闭合时，电压表 V-i、V2的示 数之比为 5: 3;当开关 S 闭合、S2断开时，电压表 V-i、V2的示数之比为 3: 2。在后一种 情况下的全部通电时间内，电阻 Ri与 R3产生的热量之比为 【解析】【解答】如图，两开关都闭合时， Ri与 R2串联，F3被短路，电压表 压，电压表 V2测量 R2两端的电压； 电压表 Vi、V2示数之比为 5 : 3，根据串联分压原理可知， L ； 当开关 Si闭合、S2断开时，电压表 Vi、V2的示数之比为 3: 2。可得： 由以上可得： , 根据二/右得，电阻 Ri与 R3产生的热量之比为: 产用& ，故 D 正确。 C. 3: D.

13、2: i Vi测电源电 Vi测电源电压，电压表 V2测 R2R3两端的电压，电压表 【答案】D 3 故答案为：Do 【分析】根据两开关都闭合时 Ri与 R2串联及电压表 Vi、V2示数之比为 5: 3 求出 Ri 与 R? 的关系；当开关 S 闭合、S2断开时 Ri、R3串联，电压表 Vi、V2的示数之比及 Ri、R2 的关系求出 Ri与 R3的关系，再根据 Q = I 2 R t 求解。 10. 如图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变当在 ab 间接 入“6V6W 的灯泡时，闭合开关，灯 L 恰能正常发光；断开开关，在 ab 间换接入一个“6V 4W 的灯泡后，再闭合

14、开关，下列说法错误的是（ ） I 匕二 J A. 灯 L 将变亮 B 灯 L 将变暗 C 换接的灯可能烧坏 D.电路总功率 要变小 【答案】A if 【解析】 【解答】解：由 R= 知：“ 6V6W 的灯泡电阻为：6Q, “ 6V4W 的灯泡电阻为： 9 Q.当在 ab 间接入“6V 6W 勺灯泡时，闭合开关，灯 L 恰能正常发光； 若在 ab 间换接入一个 “6V4W 的灯泡后，电路的总电阻变大，电流变小，所以灯 L 不能正 常发光； 电流变小时，由 U=IR 知：灯 L 两端的电压变小，所以接入的灯泡分得的电压变大（电源电 压不变），因此换接的灯泡可能被烧毁； 由 P=2R 知，在灯 L

15、的电阻不变时，电流变小，则灯 L 的实际功率变小，即灯 L 变暗； 护 由 P= 知，电源电压不变，总阻值变大，则电路消耗的总功率变小； 综上分析可知：选项 A 肯定有误，故选 A. 【分析】判断出换接 “ 6V 4W 的灯泡后，电路中总电阻的阻值变化，进而判断出电流的变化 情况； 然后结合计算电功率的公式： P=I2R、P=斤判断灯 L 的实际功率以及电路消耗的总功率的变 化情况. 11. 在如图所示的电路中，当开关 S 闭合后（） _ A. 若 a 表是电压表，b 是电流表，则电阻 Ri、R2并联 表，则电阻 Ri、R2串联 C.若 a 表是电流表，b 是电压表，则电阻 Ri、R2并联 表

16、，则电阻Ri R2 B.若 a 表是电压表，b 是电流 D.若 a 表是电流表，b 是电压 1 Ri、R2串联 【答案】C 【解析】【解答】AB、若 a 表是电压表，乙表是电流表，此时， R1中没有电流通过，R2有 电流通过，AB 不符合题意； CD、若 a 表是电流表，b 是电压表，两个电阻并联在电路中，电流表测量的是 R2中的电 流，则电阻 Ri、R2并联.C 符合题意，D 不符合题意. 故答案为：C. 【分析】电流表应串联在电路中使用，电压表应并联在电路中使用.填上电表后的电路不 能发生断路或短路即可. 12. 如图是汽车、 摩托车油量表（实际上就是电流表）原理示意图， R 是定值电阻，

17、R 是 A. 向油箱里加油时，电流表示数变大 B 燃油消耗下降时，电流表示数变大 C.燃油全部耗尽时，电流表将被烧坏 D 油箱加油过满时，电流表将被烧坏 【答案】A 【解析】 【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子 和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻 U 减小，根据公式 匸，可知，电路中的电流变化. U 当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式 1= 可知，电 路中的电流变化. 【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小, 根据公式 匸.可知，电路中电流增大，

18、电流表示数变大， A 正确. 燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式 U 1=可知，电路中电流变小，电流表示数变小， B 错误. 燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式 小，电流表示数最小， C 错误. 油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式 大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故 D 错误. 故选 A. U 匸可知，电路中电流最 U 1=可知，电路中电流最 【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路 的组成，以及滑片移动时引起的电路中电流的变化情况.这是本题的重点也是

19、难点. 13. 如图电路中，电源电压保持不变，当开关 S 闭合，滑动变阻器的滑片 P 向右移动时, 电流表和电压表的示数变化情况分别为（ ） A. 电流表的示数变小，电压表的示数变大 C.电流表的示数变小，电压表的示数不变 【答案】C 【解析】【解答】解：电压表测电源的电压且电源的电压不变， 电压表的示数不变; 当滑动变阻器的滑片 P 向右移动时，滑动变阻器接入电路的电阻变大， L / I= , Ri两端的电压不变； R2支路的电流变小，Ri支路的电流不变， 并联电路中干路电流等于各支路电流之和可知， 干路电流变小，即电流表的示数变小. 故选C. 【分析】由电路图可知， Ri和R2并联，电压表

20、测量电源电压，电流表测干路电流；当滑动 变阻器的滑片 P 向右移动时，电源电压保持不变，电压表的示数不变；根据欧姆定律可知 通过 Ri的电流不变，但通过 R2的电流变小，根据并联电路的电流特点可知电流表示数的 变化. 14. 如图所示。开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数。如果 电路中只有一处故障，则故障是（ ） A. 变阻器断路 B 小灯泡短路 C 电流表短路 D 小灯泡断 路 【答案】A 【解析】【解答】如图所示，灯泡 L 与变阻器 R 串联，电压表测变阻器的电压，电流表测 电路的总电流。 A.如果变阻器断路，那么电压表就与灯泡串联在电路里；因为电压表的内阻很大，所以

21、它 两端的电压就会很大，接近电源电压，而通过电流表的电流很小，因此电流表几乎无示 数，故 A 符合题意； B如果小灯泡短路，那么电路里只有变阻器 R,电压表的示数接近电源电压，电流表的示 数非常明显，故 B 不合题意； C如果电流表短路，那么电流表就根本没有示数，而不是几乎没有示数，故 C 不合题意； D如果小灯泡断路，那么整个电路没有电流，电压表和电流表都没有示数，故 D 不合题 故选 A。 【分析】(1)电压表的内阻很大； (2) 在串联电路中，电压与电阻成正比； B.电流表的示数变大，电压表的示数变小 D.电流表的示数变小，电压表的示数变小 (3) 分析各个选项中电路故障时对应的现象，哪

22、个与实际现象相同，哪个就是正确选 项。 15. 如图电路中，电源电压恒定，闭合开关后，将滑动变阻器的滑片向右端移动的过程 中，下列说法不正确的是( ) A. 电流表示数变小，电压表 Vi示数变大 B小灯泡变暗，电压表 V2示数变大 C.电压表 Vi和电压表 V2示数之和不变 D 电路的总功率变小 【答案】A 【解析】【解答】解：由实物电路图可知，滑动变阻器与灯泡串联，电压表 Vi测灯泡两端 的电压，V2测量滑动变阻器两端的电压，电流表测电路中的电流； A、 将滑动变阻器的滑片向右端移动的过程中，接入电路的电阻变大，电路的总电阻变 大； b 由 1=可知，电路中的电流变小，即电流表的示数变小；

23、由 U=IR 可知，灯泡两端的电压变小，即电压表 Vi的示数变小，A 符合题意； B、 根据公式 P=I2R 可知，灯泡消耗的实际功率变小，灯泡变暗；电源电压不变，根据串联 电路电压的规律可知，电压表 V2示数变大，B 不合题意； C、 电压表 Vi和电压表 V2示数之和为电源电压，保持不变， C 不合题意； D、 由 P=UI 可知，此时电路消耗的总功率变小， D 不合题意. 故答案为：A. 【分析】A、首先分析电路图弄清电路的连接方式，根据欧姆定律确定将滑动变阻器的滑 片向右端移动的过程中，电路中电流的变化情况；根据欧姆定律的变形公式 U=IR,确定电 压表示数的变化情况； B、 根据公式

24、 P=I2R 判断小灯泡的实际功率变化情况；根据串联电路电压的规律分析判断电 压表示数的变化情况； C、 根据串联电路电压的特点进行分析； D、 根据公式 P=UI分析电路消耗的总功率的变化 16. 下列数据与事实相接近的是（ ） A.手电筒中的电流约 2A C.家用节能灯的电功率约 200W 【答案】B 【解析】【解答】解： A、 根据物理实验室中的经验可知，普通手电筒小灯泡工作时的电流都不会超过电流表的 小量程，即一般在 0.6A 以下，不可能达到 2A，故 A 与事实不符； B、 我国家庭电路电压为 220V,故 B 与事实相接近； C、 家用节能灯的电功率在 10W 左右，不会达到 2

25、00W，故 C 与事实不符； D、 人正常骑自行车的速度约 5m/s，不会达到 50m/s，故 D 与事实不符. 故选 B. 【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进 行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案. 17. 如图所示的电路中，电压表示数为零，灯泡 Li、L2均不亮，如果把电压表改接在 Li两 端，示数为 2.8V,如果把电压表改接在电源两端，示数也为 【解析】【解答】解: A、 如果 Li断路，Li和 L2都不发光，图中电压表并联在 L2两端，则电压表与电源的两端不 相连，电压表无示数；将电压表并联在 Li两端时

26、，电压表示数为 2.8V,则电压表串联在电 路中测电源电压；如果把电压表改接在电源两端，示数也为 2.8V,进一步说明了电压表并 联在 Li两端时电压表测电源电压，故 A 符合题意； B、 如果 L2断路，Li和 L2都不发光，电压表并联在 L2两端，则电压表与电源的两端相连， 电压表有示数，故 B 不符合题意； CD、如果 Li短路或 L2短路，其中一个灯泡会发光，故 CD 不符合题意. 故选 A. 我国家庭电路电压为 220V D 人正常骑自行车的速度约 50m/s 2.8V，则该电路的故障是 A. Li断路 【答案】A C. Li短路 D. L2短路 () B. L2断路 【分析】两灯都

27、不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另 盏灯完好，具体原因根据电压表有无示数判断. 18.如图所示，当滑片向左滑动时连入电路的电阻变大的是（ ） 【答案】D 【解析】 【解答】解：A 滑动变阻器的左下方接线柱和左上方接线柱接入电路中，当滑 片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小， A 不符合题意； B. 滑动变阻器的两个上方接线柱接入电路中，此时滑动变阻器接入电路的电阻为零且不 变，B 不符合题意。 C. 滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不 变，C 不符合题意； D. 滑动变阻器的左上方接线柱和右下方接线柱接入电路中

28、，当滑片向左滑动时，电阻丝 接入电路的长度变长，所以电阻变大， D 符合题意。 故答案为：Do 【分析】滑动变阻器正确使用： A.应串联在电路中使用； B.接线要 一上一下”；C.通电 前应把阻值调至最大的地方 19. 如下图所示，在探究 串联电路电压的关系”时，闭合开关 S 后，电压表 的示数是 2.5V,的示数是 3.8V 则电压表 U 的示数是 （ ） A. 1.3V B. 2.5V C. 3.8V D. 6.3V 【答案】D 【解析】【解答】分析电路图可知，两灯泡串联，电压表 Vi测 Li两端的电压，电压表 V2 测 L2两端的电压，电压表 V3测电源的电压，根据串联电路的电压规律可知

29、电压表 V3的示 数即电源的电压为： U=Ui+U2=2.5V+3.8V=6.3Vo 故答案为：Do 【分析】串联电路的电压规律：总电压等于各部分电路电压之和，即 U=Ui+U2o 20. 如图所示，闭合开关后两灯不亮，用电压表先后测得 UAD=UAC=UAB=4.5V，则故障可能 是（） A、 灯 L1发生断路 B.灯 L2发生断路 C.灯 Li发生短路 D.灯 L2发生 短路 【答案】A 【解析】【解答】由题意可知，闭合开关后两灯都不亮，测得 UAD= UAC= UAB= 4.5V，说明 电源电压为 4.5V; A、若灯 Li发生断路，电压表并联在 Li两端时与电源相通由示数且等于 电源电

30、压，A 符合题意； B、 若灯 L2发生断路，电压表并联在 L2两端时与电源不相通，没有示数， B 不符合题意； C、 若灯 Li发生短路，电压表同时被短路没有示数，灯泡 L2发光，C 不符合题意； D、 若灯 L2发生短路，灯泡 L2发光，电压表有示数， D 不符合题意。 故答案为：A。 【分析】当电压表测量的位置断路，则电压表示数为电源电压 【解析】【解答】根据电路图，是灯泡 Li和 L2的并联电路，电压表测量电源电压，电流表 测量 Li的电流，当其中一个灯泡熄灭，电表示数不变时，则 Li的支路有电流，则故障是 1_2 断路，D 符合题意。 故答案为：D. 【分析】在并联电路中，电压表测量

31、电源电压，有电流的支路无故障，没电流的分支断 路。21. 如图所示，电源电压恒定，闭合开关， 示数。过一会儿，其中一只灯泡突然熄灭，两 灯泡引起的，则造成此现象的原因可能是（ Li、L2两灯均正常发光，电 流表和电压表均有 个电表示数均不变，假设故障是由其中某只 ） A. Li短路 B. L2短路 【答案】D C. Li断路 D. L2断路 22. 如图所示，电源电压保持不变，当变阻器滑片 泡 L 恰好正常发光，以下说法正确的是（ ） A. 滑片 P 仍在 A 端，开关 S1 断开，S2 闭合，灯泡 L 仍正常发光 B. 滑片 P 仍在 A 端，开关 S1 闭合，S2 断开，灯泡 L 仍正常发

32、光 C. 滑片 P 滑到 B 端，同时闭合开关 S1 和 S2,灯泡 L 仍正常发光 D. 滑片 P 滑到 B 端，开关 S1 闭合，S2 断开，灯泡 L 仍正常发光 【答案】B 【解析】【分析】AB、当变阻器的滑片滑到 A 端时，变阻器与灯泡并联；根据灯泡两端的 电压等于电源电压进行分析； C、 当滑片 P 滑到 B 端，同时闭合两个开关，根据电路的连接方式分析灯泡的情况； D、 当滑片 P 滑到 B 端，开关 S1 闭合，S2 断开，变阻器和灯泡串联，根据串联电路电压的 规律进行分析. 【解答】A、当变阻器的滑片滑至 A 端，闭合开关 S1 和 S2 ,变阻器和灯泡并联，此时灯 泡两端的电

33、压等于电源电压，灯泡正常发光；由于开关 S1 为干路中的开关，因此开关 S1 断开，电路为断路，灯泡不发光； B、 当开关 S1 闭合，S2 断开，为灯泡的基本电路，并且灯泡两端的电压等于电源电压，故 灯泡正常发光. C、 当滑片 P 滑到 B 端，同时闭合两个开关，灯泡被短路，因此灯泡不会发光； D、 当滑片 P 滑到 B 端，开关 S1 闭合，S2 断开，变阻器和灯泡串联，因为串联电路中总电 压等于各部分电压之和，因此灯泡两端的电压小于电源电压，故灯泡不会正常发光. 故选 B. 【点评】知道电路的三种状态，会正确使用滑动变阻器，会根据滑动变阻器的不同位置正 确识别电路，识别电路也是解答本题的关键. 23小明按如图 1 所示电路图做实验，闭合开关，两表读数如图 2 所示丄突然烧断烧断后 P 滑到 A 端时，闭合开关 S1 和 S2,灯 两表示数如图 3 所示，定值电阻两端电压为 U、流经定值电阻的电流为 I与 L 烧断前相 比，烧断后（） A. U变大,I变大 B. U 变大、I变小 C. U 不变，I变小 D. U 不 变，
