(完整word版)LabView试卷

1、1 .所有的LabVIEW应用程序，即虚拟仪器（VI ）,它包括前面板、流程图以及图标/连结器三部分。2 . LabView有三种操作模板，分别是控件模板、函数模板和工具模板。3 . CIN节点需要调用*.lsb格式文件，这种文件可以通过Visual C+来牛成。4 .虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当RUN按钮显示为折断的箭头时，表示程序有错误发生。5 .在LabView中局部变量主要用于程序内部传递数据,全局变量主要用于程序之间传递数 据。6 .程序框图由端口、节点和连线组成的可执行代码。7、数组是相同类型的数据元素的集合,数据元素的类型可以是任意的，可以创建数值数组、布

2、尔数组、字符数组和簇数组。8、数据采集系统由被测参数-传感器-信号调理-数据采集卡-计算机组成。9、Labview支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式 的文件输入和输出。10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对FOR循环而言第一次循环时布尔型数据出口值为false。12、虚拟仪器在使用数据采集卡之前必须运行专用软件MAX进行配置，如设置通道名，输入输出类型，测量类型等。13、LabVIEW概念是一种用图标代替文本行创建应用程序的图形化编程语言。14、传统文

3、本编程语言根据语句和指令的先后顺序决定程序执行顺序,而 LabVIEW则采用 数据流编程方式,程序框图中节点之间的数据流向决定了程序的执行顺序。它用图标表示函数，用连线表示数据流向。15、LabVIEW程序为称为VI_,扩展名默认为皿。16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。计算机与仪器硬件又称为VI的通用仪器硬件平台。18、LabVIEW 程序被称为 VI_ （Virtual Instrument ）,即虚拟仪器。LabVIEW 的核心概念就是“软件即是仪器”，即虚拟仪器的概念。19、LabVIEW

4、 程序包括前面板（用户界面）和后面板（程序框图）。它有3种选板： 控件选板（为前面板添加控件）,仅用于编辑前面板；函数选板（在程序框图中添加函数或 数据等），仅用于编辑程序框图； 工具选板（选择各种编辑工具,前面板和后面板都要用到）。20、控件选板中的基本常用控件可以以现代”modern）、经典（classic）和系统（system）三 种风格显示。21、前面板中的一些控件既可以作为输入控件也可以做作为显示控件。右击控件，选择Change to Indicator （转换为显示捽件）或 Change to Control （转换为输入捽件）可以讲行输22、程序框图中的控件对象实际上是前面板相应

5、控件的接线端。23、LabVIEW中的程序框图节点是指带有输入和输出接线端的对象.类似文本编程语言中的语句、运算符、函数和子程序。LabVIEW 中的节点主要包括函数、结构、 Express VI、子V-等。24、高亮显示数据流，将明显降低程序的执行速度。25、数据类型包括数字型控件、布尔型控件、枚举类型、时间类型、局部变量和全局变量。26、数据运算包括算术运算符、关系运算符、谡辑运算符、表达式也或27、VI程序框图中接线端以不同的图标和颜色来表示不同的数据类型。28、LabVIEW中的枚举类型提供了一个选项列表，其中每一项都包含一个字符串标识和数字标识，数字标识与每一选项在列表中的顺序一一对

6、应。时间类型是LabVIEW中特有的数据类型，用于输入与输出时间和日期。29、LabVIEW图形化编程中，运算是按照从左到右沿数据流的方向顺序执行。30、程序结构包括顺序结构、For循环While循环、Case结构、事件结构、使能结构和公式节点。31-框图使能结构一注释程序框图。在不同外部条件下执行不同部分的程序。32、字符串控件包括输入控件、显示控件和下拉框。字符串输入控件一般被用作文本输入框， 而字符串显示控件一般被用作文本显示框。表格实际上就是一个字符串组成的二维数组。树形控件以树的形式显示多层内容。33、LabVIEW 一个非常大的优势就是它可以根据输入数据的类型判断算子的运算方法，即

7、 自动实现多态。34、LabVIEW目录一般在 目录下35、DBL符号表示对象数据类型是双精度数；TF符号表示布尔数； 旭符号表示16位整型鳌；ABC符号表示对象数据类型是字符串。36、构造一个子VI主要的工作就是定义它的 图标和联接器。37、移位寄存器可以将数据从一个循环周期传递到另外一个周期。如果必要，每维最多可有231 1个元素。1、簇为LabVIEW 中的结构体变量。38、根据显示方法，Graph又分为波形图、XY曲线图、强度图、数字时序图和三维图。39、LabVIEW中的子VI （SubVI）类似于文本编程语言中的函数 二、选择1 .当一个函数的erro门n带有错误信息时，下列哪种说

8、法是正确的（ D ）A该函数会对错误信息进行处理。B该函数不会作任何操作，而是直接将错误信息传递给error out,且不会将自身函数发生的错误添加进去。C该函数会发出错误警告，且使程序终止运行。D该函数直接将错就错传递给error out,且会将自身函数发生的错误加进去。2 .下列哪种说法是错误的（ B ）A虚拟仪器采用的是面向对象和可视化编程技术。B在程序运行的过程过程中波形的可变性是不可改变的。C在LabView中，VI程序的运行时数据流动的。D在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。3 .下列哪种说法是对的（ C ）A While循环只有条件端口接收到的值为T

9、rue时才停止循环。C For循环当N<1时, D For循环可以嵌套，4 .当数据采集卡组态成 法错误的是（C ）A可以减少尖峰噪声C增大尖峰噪声5 .下列哪种总线产品对B While循环不满足条件时，一次也不执行循环。一次也不循环。While循环不可以嵌套。DIFF模式时，将使用差分连接方式，使用这种连接方式下列说B增加噪声抑制D增加共模信号抑制PCI总线完全兼容。（A ）A PXI总线B GPIB总线C VXI总线D RS232串口三、简答1、什么叫虚拟仪器？虚拟仪器相对于传统仪器有优势在哪里？（6分）答：虚拟仪器技术简单说就是用户自定义的基于PC的测试和测量解决方案。相对于传统仪

10、器，有4大优势：性能高，扩展性强，开发时间少，并且具有出色的集成功能。2、简述在LabVIEW 中调用C语言代码的方法和步骤。（6分）答：在LabVIEW中对C语言代码的调用是能过 CIN节点来实现的，具体步骤如下创建一个空的CIN节点（2）为CIN节点设置输入、输出端口（3）创建C语言源程序（4） 创建并编译*.lsb文件（5）加载*.lsb文件并完成调用过程。3、 .LabVIEW有哪些方式能与第三方硬件连接？ （7分）答：有以下几种方式与第三方硬件连接：动态链接库（ DLL）、TCP/IP、DataSocket、OPC、 共享变量、ActiveX、DDE、.net4、虚拟仪器程序调试方法

11、主要有哪些？（7分）答：1、设置执行程序为高亮方式，程序执行前点击高亮按钮，则运行过程会以高亮形式显示。2、单步执行方式：如果要使框图程序一个节点一个节点则按下单步单步按行钮就会闪烁，指示它将被执行，再次点击单步按钮，程序将会变成连续运行。3、探针，从工具模板 中选择探针工具，将探针工具置于某根连线上可以用来查看运行过程中数据流在该连线时的 数据 4、断点使用断点工具可以在程序的某一点中止程序执行，用探针或单步方式查看数据。5、Labview有哪几种结构类型？ （ 6分）答：循环结构 选择结构顺序结构事件结构公式节点以及反馈节点6、根据接地方式的不同大多数模拟输入设备可以组成哪几种不同的测量系

12、统？各测量系统对信号有什么要求？ （ 8分）答：分为下面3种测量系统：（1）差分测量系统，适合小于 1V的信号，环境噪声较大的场 合，（2）参考单端测量系统，主要用于测量浮动信号（3）非参考单端测量系统，非参考单端测量系统7、虚拟仪器的主要特点有哪些？答：1尽可能采用了通用的硬件，各种仪器的差异主要是软件。2可充分发挥计算机的能力，有强大的数据处理功能，可以创造出功能更强的仪器。3用户可以根据自己的需要定义和制造各种仪器。8、简要介绍程序调试技术。答：找出语法错误2.设置执行程序高亮3.断点与单步执行4.探针9、简要叙述局部变量和全局变量的使用特点和区别。答：通过局部变量或全局变量，可以实现在

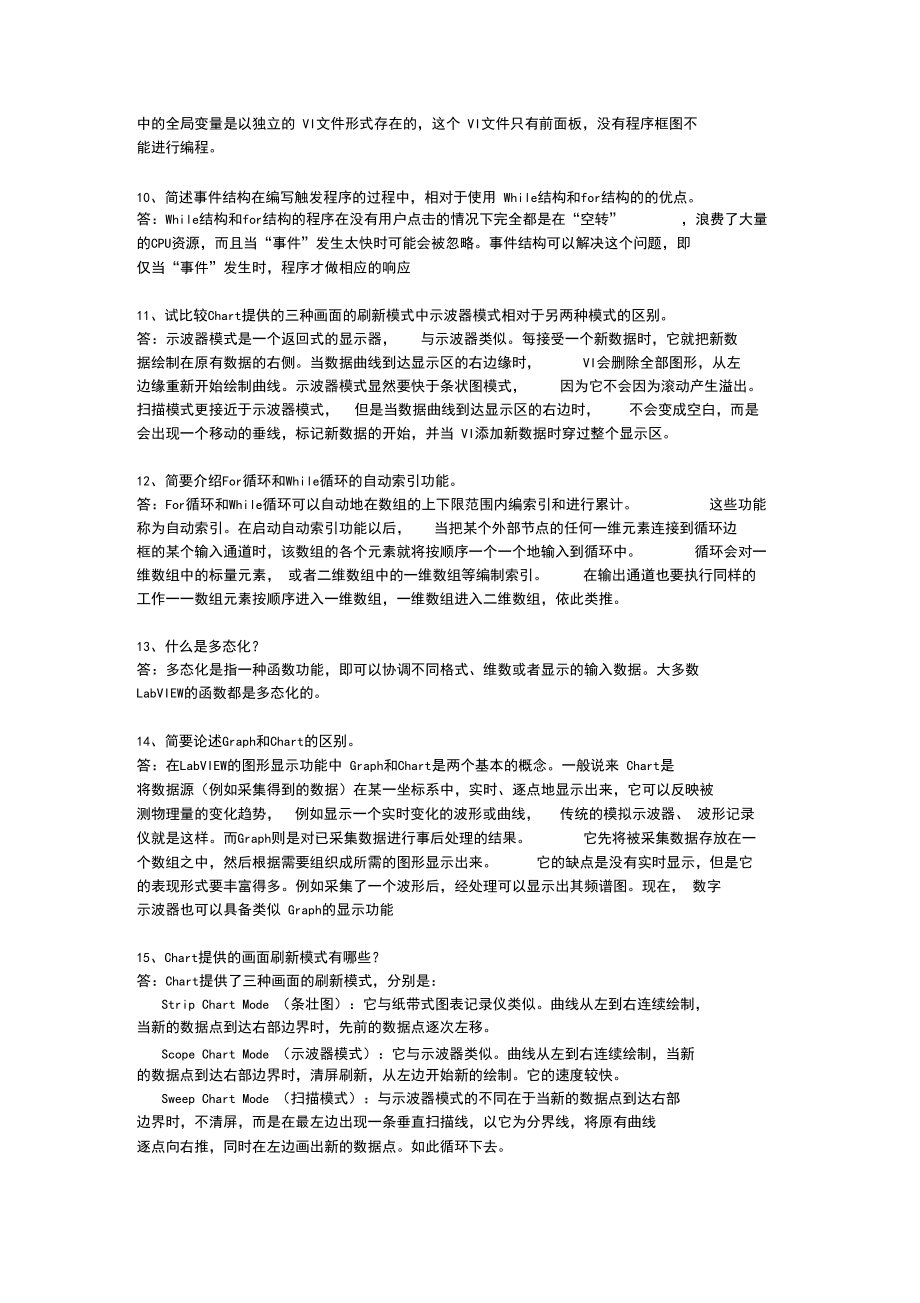

13、程序框图中的多个地方读写同一个控件。局部变量只能在同一程序内部使用，每个局部变量都对应前面板上的一个控件，一个控件可以创建多个局部变量。读写局部变量等同于读写相应控件。通过全局变量可以在不同的VI之间进行数据交换，一个全局变量的VI文件中可以包含多个不同数据类型的全局变量。LabVIEW中的全局变量是以独立的 VI文件形式存在的，这个 VI文件只有前面板，没有程序框图不 能进行编程。10、简述事件结构在编写触发程序的过程中，相对于使用 While结构和for结构的的优点。 答：While结构和for结构的程序在没有用户点击的情况下完全都是在“空转”，浪费了大量的CPU资源，而且当“事件”发生太

14、快时可能会被忽略。事件结构可以解决这个问题，即 仅当“事件”发生时，程序才做相应的响应11、试比较Chart提供的三种画面的刷新模式中示波器模式相对于另两种模式的区别。答：示波器模式是一个返回式的显示器，与示波器类似。每接受一个新数据时，它就把新数据绘制在原有数据的右侧。当数据曲线到达显示区的右边缘时，VI会删除全部图形，从左边缘重新开始绘制曲线。示波器模式显然要快于条状图模式，因为它不会因为滚动产生溢出。扫描模式更接近于示波器模式，但是当数据曲线到达显示区的右边时，不会变成空白，而是会出现一个移动的垂线，标记新数据的开始，并当 VI添加新数据时穿过整个显示区。12、简要介绍For循环和Whi

15、le循环的自动索引功能。答：For循环和While循环可以自动地在数组的上下限范围内编索引和进行累计。这些功能称为自动索引。在启动自动索引功能以后，当把某个外部节点的任何一维元素连接到循环边框的某个输入通道时，该数组的各个元素就将按顺序一个一个地输入到循环中。循环会对一维数组中的标量元素， 或者二维数组中的一维数组等编制索引。在输出通道也要执行同样的工作一一数组元素按顺序进入一维数组，一维数组进入二维数组，依此类推。13、什么是多态化？答：多态化是指一种函数功能，即可以协调不同格式、维数或者显示的输入数据。大多数 LabVIEW的函数都是多态化的。14、简要论述Graph和Chart的区别。答

16、：在LabVIEW的图形显示功能中 Graph和Chart是两个基本的概念。一般说来 Chart是 将数据源（例如采集得到的数据）在某一坐标系中，实时、逐点地显示出来，它可以反映被 测物理量的变化趋势，例如显示一个实时变化的波形或曲线，传统的模拟示波器、 波形记录仪就是这样。而Graph则是对已采集数据进行事后处理的结果。它先将被采集数据存放在一个数组之中，然后根据需要组织成所需的图形显示出来。它的缺点是没有实时显示，但是它的表现形式要丰富得多。例如采集了一个波形后，经处理可以显示出其频谱图。现在， 数字 示波器也可以具备类似 Graph的显示功能15、Chart提供的画面刷新模式有哪些？答：

17、Chart提供了三种画面的刷新模式，分别是：Strip Chart Mode （条壮图）：它与纸带式图表记录仪类似。曲线从左到右连续绘制， 当新的数据点到达右部边界时，先前的数据点逐次左移。Scope Chart Mode （示波器模式）：它与示波器类似。曲线从左到右连续绘制，当新 的数据点到达右部边界时，清屏刷新，从左边开始新的绘制。它的速度较快。Sweep Chart Mode （扫描模式）：与示波器模式的不同在于当新的数据点到达右部 边界时，不清屏，而是在最左边出现一条垂直扫描线，以它为分界线，将原有曲线逐点向右推，同时在左边画出新的数据点。如此循环下去。16、For循环和 While循

18、环的区别是什么？使用中它们各自适用于什么场合 ？答：For循环规定了循环次数，其条件选择是根据计数器计数次数是否达到循环次数 而决定结束循环的条件；而While循环不规定循环次数，其条件选择是根据选择器端子的条件是否得以满足而决定结束循环的条件。For循环适合于有限次数的循环操作，而 While循环适合于根据程序运行过程中逻辑关系或在程序执行中人为地决定循环次数。17、什么是 VISA ? VISA有什么特点？答：VISA 是虚拟仪器软件结构 （Virtual Instrument Software Architectuere）的简称，是由 VXI plug & play系统联盟所统一

19、制定的I/O接口软件标准及其相关规范的总称。一般称这个I/O函数库为VISA库（用于仪器编程的标准I/O函数库）。VISA函数库驻留于计算机系统中，是计算机与仪器之间的标准软件通信接口，用以实现对仪器的控制18、移位寄存器的用途？怎样初始化移位寄存器？答：移位寄存器主要用于 While循环和For循环，将上一次循环的值传给下一次循环。还 可以存储前几次循环的值，在移位寄存器的左端口或右端口上右击鼠标弹出菜单，选才i AddElement选项，可创建附加的左端口来存储前几次循环的值。在循环外将初始值连到移位 寄存器的左端口，有默认初值。19、什么叫虚拟仪器？虚拟仪器相对于传统仪器有优势在哪里？（

20、本题 5分）答：虚拟仪器技术简单说就是用户自定义的基于PC的测试和测量解决方案。相对于传统仪器，有4大优势：性能高，扩展性强，开发时间少，并且具有出色的集成功能。20、简述在LabVIEW 中调用C语言代码的方法和步骤。 （本题5分）答：在LabVIEW中对C语言代码的调用是能过 CIN节点来实现的，具体步骤如下：（1）创建一个空的CIN节点（2）为CIN节点设置输入、输出端口（ 3）创建C语言源程序（4） 创建并编译*.lsb文件（5）加载*.lsb文件并完成调用过程。21、Labview有哪几种结构类型？（本题 5分）答：循环结构选择结构顺序结构事件结构公式节点以及反馈节点22、对于加减乘

21、除，数组之间的算数运算应满足哪些规则？答：a）如果进行运算的两个数组大小完全一样，则将两个数组中索引相同的元素进行运算形成一个新的数组。b）若大小不一样，则忽略较大数组多出来的部分。c）如果一个数组和一个数值进行运算，则数组的每个元素都和该数值进行运算从而输出一个新的数组。23、波形数据能否直接作为Chart和Graph的输入？答：波形数据（waveform）控件携带的数据包含了时间波形的基本信息，因此可以直接作为Chart和Graph的输入。横坐标代表时间，纵坐标代表 Y值。24、简要介绍Chart趋势图答：Chart趋势图可以将新测得的数据添加到曲线的尾端，从而反映实时数据的变化趋势，它主

22、要用来显示实时曲线。对于标量数据，Chart图表直接将数据添加在曲线的尾端。对于一维数组数据，它会一次性把一维数组的数据添加在曲线末端，即曲线每次向前推进的点数为数组数据的点数。对于二维数组，缺省情况下是每一列的数据当作一条一维数组曲线。25、Graph和Chart的主要区别是什么？答：Graph是一次性将现有数据绘图，在绘图之前先自动清空图表，而不会将新数据添加到 曲线的尾端。26、简要介绍 Graph图表Waveform Graph的使用。答：1、当输入数据为一维数组时，Waveform Graph直接将一维数组画成一条曲线，纵坐标为数组元素的值，横坐标为数组索引。2、当输入数组为二维数组

23、时，缺省情况下每一行的数据对应一条曲线，即曲线的数目和行数相同。 3、簇作为输入时需要指定三个元素：起始 位置x0、数据点间隔dx和数组数据。4、一维簇数组也可以直接作为Graph的输入，此时相当于x0为0, dx为1。5、波形数据作为输入时，由于波形数据所携带的数据横轴为时间，因此需要将Waveform Graph的横轴设为时间轴。27、简要介绍 Graph图表 XY Graph的使用。答：当我们需要画的曲线是由（x, y）坐标决定的时候，我们就需要采用XY Graph。其实Waveform Graph在一定意义上也是 XY Graph ,但是它的X轴必须是等间距的， 而且不可控 制。1、XY两个一维数组绑定为簇作为输入。2、坐标点簇数组作为输入，该方式将各个点的坐标绑定为簇然后作为簇数组输入，和直接将XY数组绑定为簇输入效果一样。但是后者不一定需要XY数组的大小一致，它会自动将大的数组裁剪。3、时间作为X利用XY Graph
