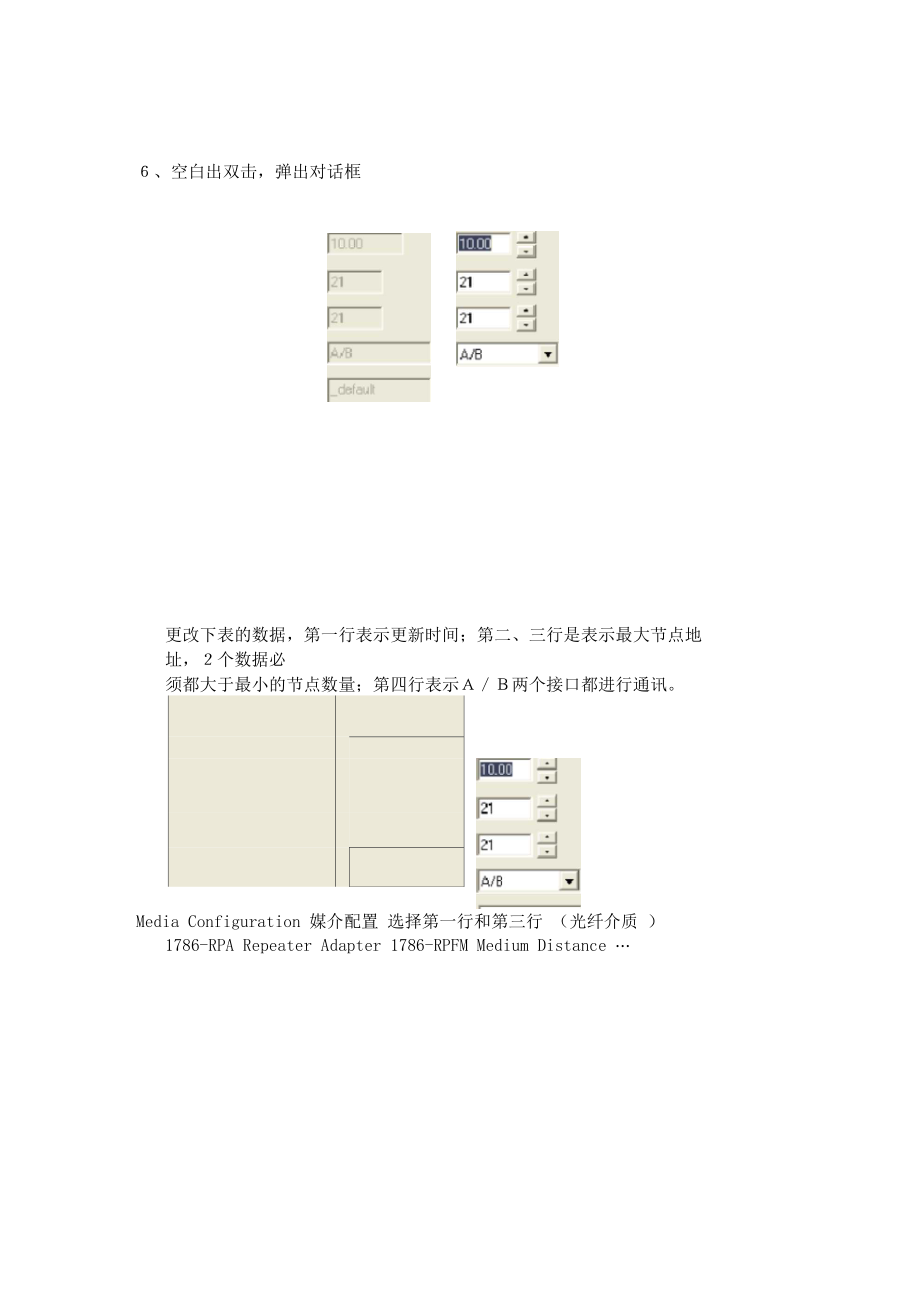

1、AB ControlNet 模块中 CN2R模块比 CNBR/E模块更先进（ a、 CN2R模块上自带 USB 口 b、 CNBR模块需要通过 TP头转接后进行通讯，否则不能识别）1、 打开规划软件 （打开 Rslogix5000Tools ClearKeeper 删除最小 ControlNet 地址中的 Keeper）2、 新建一个，选择中间的 ControlNet3、点击 ONlINEControlNet 模块，单击 OK，知道到自己的4、 勾选5、 选择 offline data ，单机 OK、空白出双击，弹出对话框更改下表的数据，第一行表示更新时间；第二、三行是表示最大节点地址，个数据

2、必 须都大于最小的节点数量；第四行表示两个接口都进行通讯。Media Configuration 媒介配置 选择第一行和第三行（光纤介质 ）1786-RPA Repeater Adapter 1786-RPFM Medium Distance 6、 规划完毕后保存！ ！（在最后出现并选择 Change Mode 选项，中间过程出现的 Change Mode 选项选择 Skip）把 CN2R的属性选择 Disable Keying7、 通讯标准程序如下：8、 MSG 指令菜单设置 Data Table Read 表示数据读 Data Table Write 表示数据写SourceElement ：源数据，你需要读取数据的别的 PLC的变量，例如： aaaNumber Of Element 表示数值长度Destination Element ：目标数据，做自己 PLC
