【2019年整理】机械洛阳铲成孔灌注桩施工组织设计

1、机械洛阳铲成孔人工扩底钢筋混凝土灌注桩施工技术摘 要 机械洛阳铲成孔人工扩底钢筋混凝土灌注桩是一种应用于土质为粘土、粉质粘土 等直立性较好，且地下水位低的土层，尤其适用于黄土地区地质；相对于机械成孔钢筋混 凝土灌注桩来说具有成本低、操作简便、质量易控制、环保等优点，桩身垂直度及成桩质 量易保障。全面掌握其施工技术，是确保工程质量的关键。关键词 洛阳铲成孔 人工扩底 灌注桩 施工技术1 前言在山西夹马口渡槽工程灌注桩施工中， 设计要求地基处理形式为现浇钢筋混凝土灌注桩。桩端头持力层为砂砾石层，桩长25.3m,桩径0.8m，桩端头直径1.2m,共计244根。根据地质勘察资料，场地为 III 级（严

2、重）自重湿陷性黄土，湿陷深度在地面以下 17.5m 左右。湿陷土层桩侧摩擦力特征值按 -10kPa 考虑,非湿陷性土层桩侧摩擦力特征 值按15kPa考虑。极限端阻力标准值按1100kPa考虑，地基承载力为 fak=90kPa。经过调研、方案论证, 采用了机械洛阳铲成孔人工扩底钢筋混凝土灌注桩施工技术进行施工, 经实践取得了良好效果,通过静载荷试验和小应变检测,结果均符合设计要求。施工工 艺得到了业主、监理及质量监督部门的一致好评。2 机械洛阳铲成孔技术特点2.1 采用机械洛阳铲成孔较人工直接挖孔取土及垂直运土作业避免了塌方、流沙等安 全隐患风险,保证了施工作业人员的安全；2.2 采用机械洛阳铲

3、成孔较钻机成孔节约了施工成本,且不受地形条件限制,方便了施工。2.3 采用机械洛阳铲成孔,提高了工作效率,能够加快施工进度；2.4 采用洛阳铲成孔,减少了护壁施工工序,同时也避免了环境污染。2.5 通过人工扩底施工桩端扩大头提高了钢筋混凝土灌注桩的承载力,使建筑基础地 基处理设计优化,降低工程成本,经济效益显著。3 技术原理成孔原理示意图见图 1 。桩位检验合格后,利用卷扬机提升洛阳铲（洛阳铲外径可根据设计桩径制作出不同型号，有0.61.5m桩径可供选择），靠洛阳铲自重及自由下落加速度闭合抓土,卷扬机通过钢丝绳提升至地面卸土,依次循环成孔。达到扩底部分 时采用人工操作,扩底时先挖桩身圆柱体,再

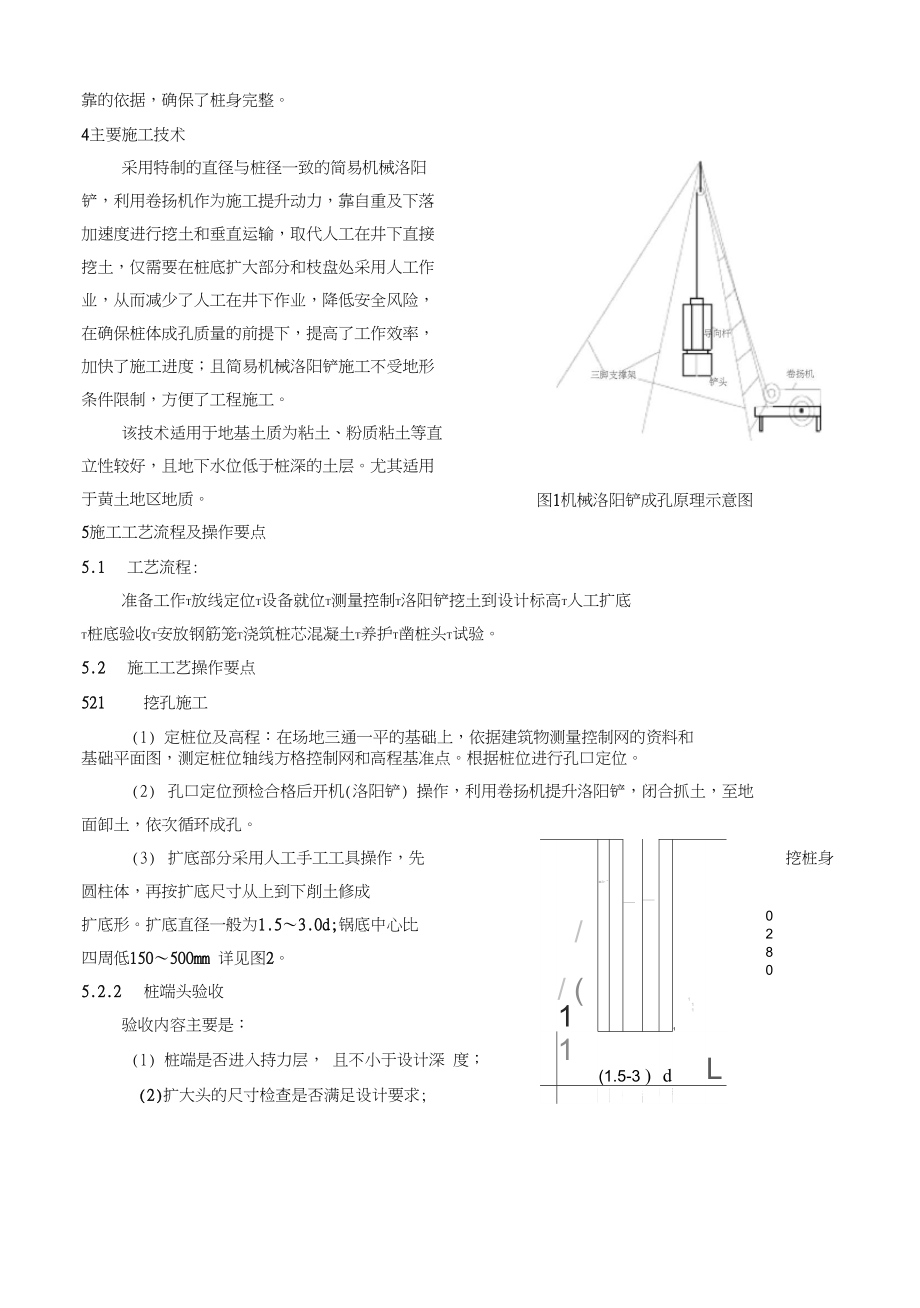

4、按扩底尺寸从上到下削土修坡成形。扩底 直径一般为 1.53.0d 。该方案在施工中能够真实反应地质层的变化,为桩端头是否达 到持力层提供直观可靠的依据，确保了桩身完整。4主要施工技术图1机械洛阳铲成孔原理示意图采用特制的直径与桩径一致的简易机械洛阳 铲，利用卷扬机作为施工提升动力，靠自重及下落 加速度进行挖土和垂直运输，取代人工在井下直接 挖土，仅需要在桩底扩大部分和枝盘处采用人工作 业，从而减少了人工在井下作业，降低安全风险， 在确保桩体成孔质量的前提下，提高了工作效率， 加快了施工进度；且简易机械洛阳铲施工不受地形 条件限制，方便了工程施工。该技术适用于地基土质为粘土、粉质粘土等直 立性较

5、好，且地下水位低于桩深的土层。尤其适用 于黄土地区地质。5施工工艺流程及操作要点5.1工艺流程:准备工作t放线定位t设备就位t测量控制t洛阳铲挖土到设计标高t人工扩底 t桩底验收t安放钢筋笼t浇筑桩芯混凝土t养护t凿桩头t试验。5.2 施工工艺操作要点521挖孔施工(1) 定桩位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和 基础平面图，测定桩位轴线方格控制网和高程基准点。根据桩位进行孔口定位。/ (1a- =11111(1.5-3 )dL0280(2) 孔口定位预检合格后开机(洛阳铲) 操作，利用卷扬机提升洛阳铲，闭合抓土，至地 面卸土，依次循环成孔。(3) 扩底部分采用人工手

6、工工具操作，先 挖桩身圆柱体，再按扩底尺寸从上到下削土修成 扩底形。扩底直径一般为1.53.0d;锅底中心比 四周低150500mm 详见图2。5.2.2桩端头验收验收内容主要是：(1) 桩端是否进入持力层， 且不小于设计深 度；(2)扩大头的尺寸检查是否满足设计要求;图2桩端大样图(3)桩径垂直度等是否符合规范要求。 523 钢筋笼吊装(1) 钢筋笼入孔前，需经施工技 术人员及监理进行检查验收、填写隐 蔽工程验收单，经四方联合验收后， 方可吊放钢筋笼；(2) 钢筋笼放入前应先绑好砂浆 垫块。垫块采用预制轮型混凝土块，绑扎在钢筋笼上，每组四块水平对称 排列。吊放钢筋笼时，要对准孔位， 直吊扶稳

7、、缓慢下沉，避免碰撞孔壁。钢筋 笼放到设计位置时应立即固定。见图3。(3) 若钢筋笼较长可采用两段连接， 保证钢筋位置正确，保护层厚度符合要求。图3桩体施工断面图连接采用双面搭接焊，接头数按50%昔开，以5.2.4桩芯混凝土施工14 2 cm ,用混凝土料斗和导管垂直灌入浇注，浇注 混凝土通过导管自上向下顶压和自重增强其密实性，(1) 桩底验收合格、钢筋笼安放固定后，应尽快浇注桩芯混凝土。(2) 桩身混凝土坍落度宜采用时应连续进行，利用上下提升导管， 桩顶以下7.0m范围内使用插入式振捣器进行振捣，以保证桩顶质量。(3) 桩顶超灌高度为0.3m，以保证在剔除浮浆后， 桩顶标高符合设计要求，充盈

8、 系数不小于1.0。(4) 凿除桩头时先用切割机在设计桩顶处割出一条圆线，深度应小于钢筋保护层10伽。然后从上往下分小块凿除，离桩顶标高约510伽时，用细錾子小心剔出。桩顶深入片筏基础510cm。6施工设备配置见表1。7质量控制7.1质量标准机械洛阳铲成孔人工扩底钢筋混凝土灌注桩施工质量验收标准执行设计要求和国家标准建筑地基基础工程施工质量验收规范GB50202-2002及混凝土结构工程施工质量验收规范 GB50204-2002.7.2 桩体及钢筋笼质量允许偏差及检验方法见表2、表3。8安全措施8.1 施工人员须经过安全培训，合格后上岗。严格执行工地安全规定。采用机械洛阳 铲成孔至设计深度后进

9、行人工扩底施工，在作业人员进入桩孔时需要对桩孔井壁进行检查，看是否有土体裂缝等不安全隐患，并设置通风设备和管道向桩孔内送风，保证作业 人员的安全。桩孔内作业人员必须戴安全帽，系挂安全绳。表1主要设备配置表序号名称规格单位数量1汽车吊16T台12交流焊机BX-500台23三脚支架套34机械洛阳铲D=80套35导管D=250m306振捣棒台47通风及供氧设备套28钢筋护桶个49卷扬机套310全站仪台111水准仪台1表2桩质量允许偏差及检验方法项次项目允许偏差（mr）检验方法1桩位100尺量检查2桩径+50尺量检查，只大不小3垂直度 允许偏差钢套管护壁10吊垂球检查混凝土护壁5吊垂球检查4孔深+30
