地下室防水施工方案 (自动保存的)

1、忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 1集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设目目 录录一、方案编制依据标准一、方案编制依据标准.2二、工程概况二、工程概况.2三、施工准备三、施工准备.33.1 施工准备.33.2 防水材料的准备.33.3 施工现场准备.43.4 施工人员的准备.4四、防水施工四、防水施工.44.1 底板与地下室外墙及屋面防水卷材做法.4五、防水工程施工工艺五、防水工程施工工艺.65.1 地下室底板防水施工工艺.65.2 地下室侧墙及上顶板防水施工工艺.75.3 厨卫防水施工.9五、施工质量保证措施五、施工质量保证措施.135.1 施工质量

2、要求：.135.2 成品保护：.135.3 应注意的问题.13忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 2集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设一、方案编制依据标准一、方案编制依据标准1、施工图纸2、施工合同3、建筑工程施工质量验收统一标准GB50300-20134、地下室工程防水技术规范GB50108-20085、地下室防水工程质量验收规范GB50208-20116、 地下工程防水鲁L13J27、 平屋面鲁L13J5-1二、工程概况二、工程概况1、工程名称：五矿万境水岸(泰安)项目一期 04 地块及会所建安工程2、开工日期： 2014 年 10 月3、工程位置

3、：山东省泰安市南高新区 4、施工单位：五矿二十三冶建设集团有限公司5、防水施工概况见下表防水做法防水做法项目洋房小高层高层1#车库2#车库防水等级地下室二级屋面级地下室二级屋面级地下室二级屋面级地下室二级屋面级地下室二级屋面级底板二道设防（防水砼，高分子防水卷材一道）二道设防（防水砼，高分子防水卷材一道）二道设防（防水砼，高分子防水卷材一道）二道设防（防水砼，高分子防水卷材一道）二道设防（防水砼，高分子防水卷材一道）地下室外墙二道设防（防水砼，高分子防水卷材一道）二道设防（防水砼，高分子防水卷材一道）二道设防（防水砼，高分子防水卷材一道）二道设防（防水砼，高分子防水卷材一道）二道设防（防水砼，

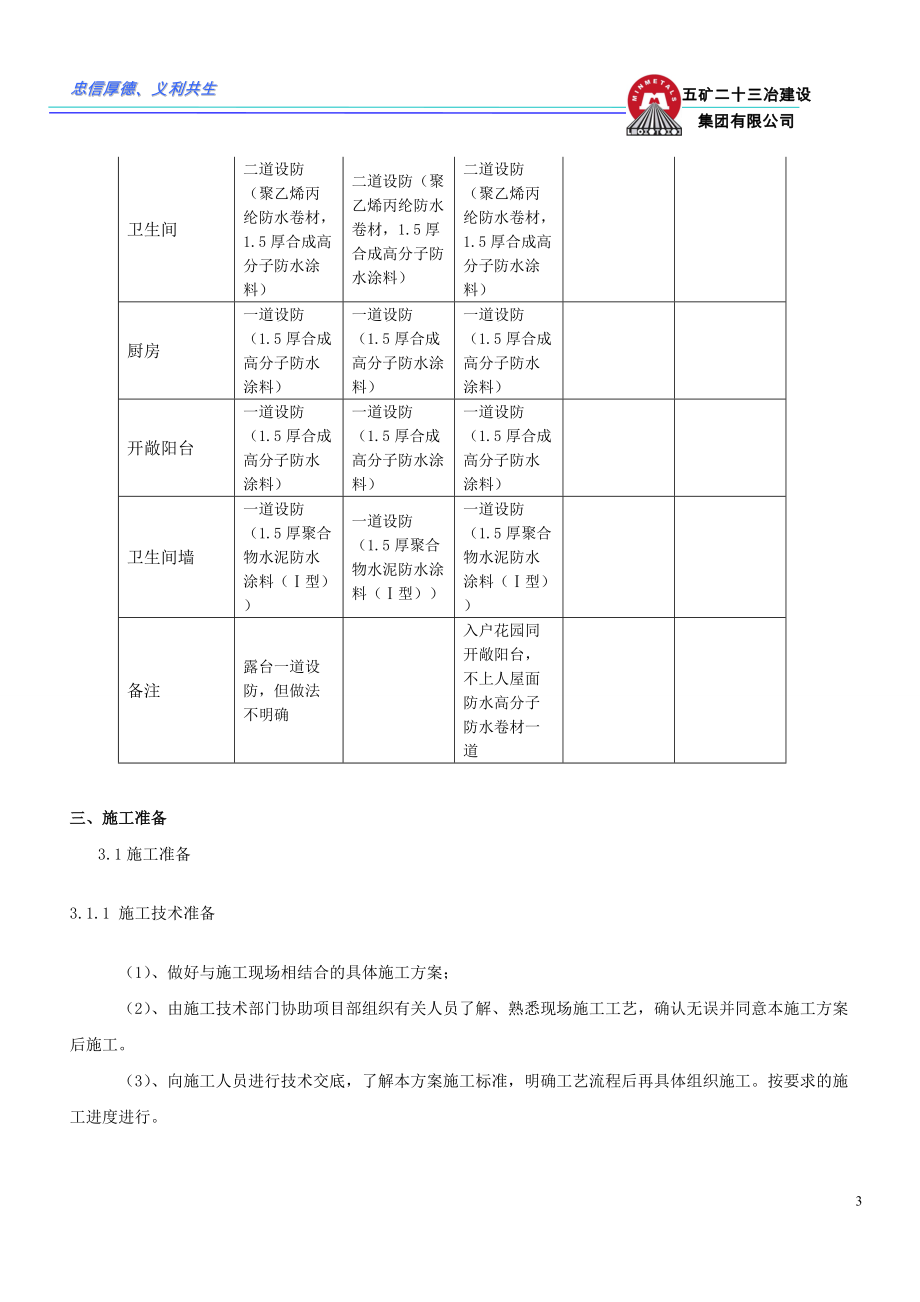

4、高分子防水卷材一道）屋面一道设防（高分子防水卷材一道）二道设防（合成高分子卷材两道）二道设防（合成高分子卷材两道）三道设防（防水砼，合成高分子卷材两道）三道设防（防水砼，合成高分子卷材两道）忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 3集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设卫生间二道设防（聚乙烯丙纶防水卷材，1.5 厚合成高分子防水涂料）二道设防（聚乙烯丙纶防水卷材，1.5 厚合成高分子防水涂料）二道设防（聚乙烯丙纶防水卷材，1.5 厚合成高分子防水涂料）厨房一道设防（1.5 厚合成高分子防水涂料）一道设防（1.5 厚合成高分子防水涂料）一道设防（1.5 厚合成高

5、分子防水涂料）开敞阳台 一道设防（1.5 厚合成高分子防水涂料）一道设防（1.5 厚合成高分子防水涂料）一道设防（1.5 厚合成高分子防水涂料）卫生间墙一道设防（1.5 厚聚合物水泥防水涂料（型）一道设防（1.5 厚聚合物水泥防水涂料（型）一道设防（1.5 厚聚合物水泥防水涂料（型）备注露台一道设防，但做法不明确入户花园同开敞阳台，不上人屋面防水高分子防水卷材一道三、施工准备三、施工准备3.1 施工准备3.1.1 施工技术准备 （1） 、做好与施工现场相结合的具体施工方案； （2） 、由施工技术部门协助项目部组织有关人员了解、熟悉现场施工工艺，确认无误并同意本施工方案后施工。 （3） 、向施工

6、人员进行技术交底，了解本方案施工标准，明确工艺流程后再具体组织施工。按要求的施工进度进行。忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 4集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设3.2 防水材料的准备 （1） 、根据施工的总进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，做好备料、供料的前期准备。 （2） 、根据防水工程的面积计算材料用量以及现场施工的需要编制材料进场计划。 （3） 、组织材料按计划分批进场，并配合监理公司做好材料使用前的抽检工作。3.3 施工现场准备 （1） 、根据防水工程的需要，将临水、临电提供到现场； （2） 、根据材料的需要有组织的

7、进场，提供材料堆放场地。 （3） 、基层表面应将尘土、油污、酸性物质等杂物清扫干净；硅胶应清除干净，确保施工基面清洁。3.4 施工人员的准备 根据需要，现场建立项目施工管理小组，并选择高素质的施工作业人员进行施工。 （1） 、根据施工进度计划的要求，确定各施工阶段的劳动力需用量计划。 （2） 、对施工班组进行必要的技术、安全交底，教育施工人员树立“质量第一，安全第一”的观念，遵守有关施工安全技术法规。四、防水施工四、防水施工本工程地下室工程防水等级均为二级。地下室外墙与底板采用钢筋混凝土自防水及防水卷材做法。防水混凝土抗渗等级 P6。要求连续不断施工。防水混凝土的施工缝、后浇带等预留施工止水钢

8、板。在穿墙管道预留洞、转角、坑槽等薄弱环节进行加强。本工程的屋面防水除洋房等级为级外其它均为 I 级。级采用两道防水设防，I 级采用三道设防，自防水砼，两道防水卷材。雨水斗雨水管采用 UPVC 成品。屋面各设备基础的防水构造详 L13J5-1。楼地面防水：卫生间、盥洗室地坪均比楼地面低 20，以 1%的坡度坡向地漏；采用聚氨酯涂膜防水。四周卷起 300。有防水要求的房间隔墙下部均做 200 高砼挡水槛，与楼板一起浇筑；管道穿楼面时，如预埋套管，套管高出楼面50mm。卫生间内墙采用一道防水。 4.1 底板与地下室外墙及屋面防水卷材做法4.1.1 防水材料的选用TPZTPZ红芯分子粘高分子防水卷材

9、红芯分子粘高分子防水卷材TPZ红芯分子粘高分子防水卷材时一种新型防水卷材，反应机理如下：特制的胶层中含有长链羟类侧基的特殊改性添加剂，促进聚合物改性剂与沥青之间的均匀融合，其亲水性的羟基（-OH） 、羧基（-COOH）等与水泥水忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 5集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设化产物之间通过离子键、氢键、范德华力等化学作用实现分子级的粘结。（1）红芯分子粘高分子卷材有如下优点：a：不透水性：TPZ红芯分子粘高分子防水卷材不透水性的实测值可达到0.6Mpa不透水，是国家标准的2倍，在地下室防水工程中达到0.6Mpa的TPZ卷材防水层

10、可承受60个水头压力、抵御建筑物在全寿命中可能遇到的最高地下水位，有效提高地下结构防水可靠性。b：持粘性：TPZ红芯分子粘高分子防水卷材持粘性实测值在60分钟以上，超出国家标准4倍之多，持续粘结的时间越长，代表卷材与基层粘结力就越大。C：耐裂变：处于卷材中间的高强树脂胎体，抗拉强度可达到180Mpa以上，堪比金属。当基层发生开裂变形时，其超强的拉伸强度可使材料受拉时不断，增加了拉伸截面积，胶黏层发生窜动，防水层完好。d：超大拉力：TPZ红芯分子粘高分子防水卷材拉力实测值在500N以上，超出国家标准3倍以上，超强的抗拉强度能够有效的抵御沉降、变形对防水层造成的破坏。e:抗根穿刺：在建筑种植体系中

11、，7000F+8000A树脂制成的红芯胎体自身致密性好，机械强度高，能够有效抵御根系穿透，并且在自粘胶加入了化学阻根剂，可有效阻止材料本身及搭接处被植物根系刺穿。f：耐久性：TPZ红芯分子粘高分子防水卷材本身即具有良好的防水、防渗功能，与TPZ卷材分子粘不发生任何有害化学反应，在隔绝氢气与紫外线的环境中，其寿命可达百年，真正做到与建筑物同寿。g：全介质粘结：强大粘结能力，可进行混凝土、纸板，玻璃，木材，泡沫塑料，陶瓷，金属等自粘或互粘，且具有良好的粘结强度，防水卷材中的“万能胶” 。h：带水粘结：独特的粘结机理，可实现卷材间的带水粘结，最大程度保证防水工程施工不受降雨天气影响。TPZ红芯分子粘

12、高分子防水卷材的检测结果参考国内GB/T123457-2009 Q/LDY003-2013标准，其技术参数详见下表：序号检验项目指标拉伸性能 拉力/（N/50mm） 5001最大拉力时伸长率 302持粘性/min 603耐热性90，2h无位移、流淌、滴落4低温柔性/-15无裂纹5不透水性0.6Mpa，120min不透水卷材与卷材剥离强度/（N/mm） 无处理1.06热处理1.07渗油性/张数 2忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 6集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设8撕裂强度/N 12与水泥砂浆剥离强度/（N/mm） 无处理2.09热处理1.510与水

13、泥砂浆浸水厚剥离强度/（N/mm） 1.5热老化（70，168h）拉力保持率/% 90 伸长率保证率/% 8011 低温柔性/-13无裂纹热稳定性 外观无起鼓、滑动、流淌12尺寸变化/% 2.0（2）TPZ红芯分子粘高分子卷材用于工程的特性及优点：a、优异的施工环境宽容性；TPZ红芯分子粘高分子卷材，基面要求低，不受天气影响，胶层见甚至可以实现雨中、水下的带水粘贴，达到迅速防水的目的。雨季施工时，优势更加突出，是保证工期的最强有力的“武器” 。b、工期零等待；TPZ红芯分子粘高分子卷材，在防水基层水泥砂浆或混凝土施工完毕后，表面达到初凝状态基层科上人时即可进行防水层的湿铺施工。防水施工可以和地

14、下室底板垫层施工同步进行，即可作到工程防水施工的“工期零等待” 。C、施工工法多样性；针对实际情况中基层具体情况和不同的结构部位，可对应采用湿铺施工，干粘使用及预铺施工等施工工法，施工更安全、快捷。分子级自粘胶无论采用以上哪种施工工法施工，都可以达到卷材与基层永久、完全粘合的效果，杜绝“窜漏水”的发生。d、施工简单、安全；即使在防水层湿铺施工时，材料通过特有的加工工艺也能实现搭接边胶层胶层之间的粘接，从而形成整体密封防水系统。施工简单、安全，避免湿铺施工过程中突然降雨造成的防水层湿铺失败，从根本上杜绝了“窜水”渗漏的发生。五、防水工程施工工艺五、防水工程施工工艺5.1、地下室底板防水施工工艺本

15、工程地下室底板采用空铺法施工本工程地下室底板采用空铺法施工 地下室底板防水施工工艺流程：垫层压光（土建）铺设 TPZ 防水卷材撕剥上表面隔离层C20 细石砼主体结构地下室底板防水施工要点：忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 7集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设5.1.1 基面要求：(1)基面干净、无杂物；(2)基面的尖锐突出物如钢筋、水泥块等应清理至平整，混凝土基面明显凹陷处需找平，酥松处需铲除并修补；(3)阴阳角部位需要用水泥砂浆做成半径 50mm 圆弧或钝角，混凝土剪力墙阳角处应打磨半径20mm 的圆弧。5.1.2 空铺法施工要求空铺法也称反贴法，

16、是将卷材预铺于底板垫层上，浇筑混凝土保护层之前撕剥上表面的隔离膜，确保防水层与结构实现满粘。采用空铺法施工时，防水基层表面平整、坚实、无明水即可。细部节点处铺贴附加层的宽度不得小于 500mm。采用干粘法或湿铺法施工。(1)空铺法注意事项：防水层验收合格后，总包单位应及时进行保护层（细石砼）的施工。浇筑混凝土保护层之前必须把卷材上表面的隔离膜撕干净，如揭膜后的卷材粘脚可做撒水泥粉或撒水处理。(2)搭接要求：纵向、横向搭接宽度均为 100mm；分段施工预留甩荏部位搭接宽度做到 150mm；搭接处三层重叠部位，建议中间层卷材做到倒角处理。5.2 地下室侧墙及上顶板防水施工工艺本工程地下室侧墙及上顶

17、板均采用湿铺法本工程地下室侧墙及上顶板均采用湿铺法湿铺法：一种以水泥浆粘贴自粘卷材的施工方法，可以使自粘卷材在潮湿基面上的施工。5.2.1 基面要求(1)基面干净、无杂物；(2)基面的尖锐突出物如钢筋、水泥块等应清理至平整，混凝土基面明显凹陷处需找平，酥松处需铲除并修补；(2)阴阳角部位需要用水泥砂浆做成半径 50mm 圆弧或钝角，混凝土剪力墙阳角处应打磨半径20mm 的圆弧5.2.2 湿铺法施工要求(1)施工工具：毛刷、橡胶压辊、电动搅拌机、常用抹灰工具、配料桶、裁纸刀、弹线盒、钢卷尺、皮卷尺、扫帚、铁抹子等。(2)防护工具：工作服、安全帽、橡胶手套、平底橡胶鞋等。5.2.3 湿铺施工湿润要

18、求：(1)干燥的基面需提前多遍浇水润湿达到饱和状态，施工前 15 分钟再简单湿润；忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 8集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设(2)潮湿的基面或刚打完混凝土初凝的基面，施工前需要对基面做适量的浇水湿润。5.2.4 水泥胶浆调配：重量比水泥：水=1:0.4-0.5（加水量可根据基面、天气情况适量增减） ，搅拌 5-10 分钟直至均匀无颗粒，调配出的水泥浆应呈现一定的乳液状。高温天气施工时需按要求加入适量的胶粉保水剂。水泥必须选用正规厂家生产的 42.5Mpa 水泥。建议：现场施工设定固定人员做水泥胶浆调配工作，这样可避免因水泥

19、胶浆调配的稀稠度不均带来的施工质量隐患。5.2.5 卷材铺贴：湿铺施工可采用滚铺法和翻铺法。(1)滚铺法将卷材按弹出的基准线位置预先铺在基层上，之后将卷材两头分别回卷至中间位置，用刀背划开卷材搭接边以外的隔离膜揭除，将已经配置好的水泥胶浆均匀涂抹在基面上，涂胶浆量视基层平整情况而定，边揭除隔离膜边将卷材沿基准线向前推铺，待整幅卷材全部铺贴完成后用橡胶压辊（或刮板，毛刷等其他工具）向卷材外侧（赶）滚压排出空气，排气过程中要保证胶浆层厚度大于等于 1.5mm。排气后再将搭接边部位的隔离膜撕剥，使搭接边处胶与胶粘结。(2)翻铺法将待铺贴的卷材撕剥除搭接边以外粘结部位的隔离膜，分别将基面和卷材粘结面上

20、均匀涂刷水泥胶浆，然后从卷材的两端抬起，翻转铺贴在基面待铺贴位置上，并将卷材沿纵向来回进行拉动两次，拉动距离在 200mm-500mm，用橡胶压辊（或刮板、毛刷等其它工具）向卷材外侧（赶）滚压排出空气，排气过程中要保证胶浆层厚度大于等于 1.5mm。排气后再将搭接边部位的隔离膜撕剥，使搭接边处胶与胶粘结。细部节点处铺贴附加层的宽度不得小于 500mm。5.2.6 施工注意事项：(1)滚铺施工时水泥胶浆必须在卷材滚动过程中在卷材前面呈堆积状，不得有缺胶现象，避免空气留在卷材与胶浆中间，出现空鼓现象，影响施工效果。(2)翻铺施工时水泥胶浆必须在卷材与基面上分别涂刷胶浆，铺贴后来回接动不得少于两次且

21、拉动距离不得小于 200mm。(2)胶浆层厚度不得小于 1.5mm。(3)搭接边施工必须作为大面施工的第二道工序，即在卷材揭膜前先考虑卷材搭接的部位，将搭接部位的隔忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 9集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设离膜预先保留，尽量避免出现搭接部位被水泥浆或其他杂物污染的现象。(4)单层卷材铺贴时短边搭接边相互错开500mm，双层铺设时上下层卷材的场边搭接应相互错开 1/2-1/3宽，禁止出现搭接缝重叠现象。(5)铺贴卷材时撕剥的隔离膜应及时处理，防止被风回到已剥隔离膜的卷材胶面上。(6)保护层施工时，不允许撕掉卷材上表面的隔离膜

22、。5.2.7 成品保护(1)防水层的施工过程中，施工人员必须穿软底鞋，严禁穿带钉子或尖锐突出的鞋进入现场，以免破坏防水层。(3)防水层湿铺施工完成后，水泥胶浆未固化前不得上人踩踏，因此，在防水层施工时，建议在周边栏上安全警示带来做为现场维护。(4)防水层留在底板立面砖膜的甩茬、顶板的甩茬，应及时的进行卷材的覆盖保护处理，避免下道工序施工时破坏卷材。(5)防水层施工后，保护层施工前，严禁在防水层上进行任何交叉施工作业。5.2.8 卷材的存储材料进场后要求在阴凉通风的场地存放，利放为单层，平放不高于五层，并采用毡布将卷材遮盖。如具备条件建议将卷材储存在室内。5.2.9 划卷材表面隔离膜的刀具使用要

23、求TPZ 红芯分子粘高分子防水卷材为有胎卷材，现场施工时，在需要划开卷材表面隔离膜时，禁止使用美工刀的刀刃来划卷材表面隔离膜，用刀刃划膜，力度掌握不好非常容易出现将卷材胎体划破现象，因此，卷材表面的隔离膜需要用刀划开时，只允许采用刀背将隔离膜划开。 5.3 厨卫防水施工厨房楼面做法为先在楼板结构上做 20mm 厚水泥砂浆找平层，找平层上做厚度大于 1.5mm 的聚氨脂涂膜防水，经闭水试验合格后，再在防水层上做细石砼防水保护层。卫生间增加一道工序，在现浇楼板结构上 07 厚聚乙烯丙纶防水卷材用 1.3 厚专用粘结满粘。在其上做水泥砂浆找平层。水泥砂浆找平层，为采用水泥砂浆涂抹于厨房、卫生间砼基层

24、上而成。防水保护层是在厨房间、卫生间防水闭水试验合格后，在防水层上现浇的细石砼保护层，其配合比设计为 124，施工规范及施工工艺、标准图集上均规定细石砼标号不应小于 C20，因此施工过程中，要保证细石砼强度，其配合比要经过实验室检验原材料忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 10集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设后给出。5.3.1 材料要求(1)水泥：用 32.5 号矿渣硅酸盐水泥，要求新鲜无结块且检验合格。(2)砂：用水洗中粗砂，最大粒径不大于 5mm，不得含有杂质，含泥量不大于 3%。(3)碎石：粒径为 5mm15mm，含粉量不大于 3%。5.3.2

25、 主要机具设备(1)机械设备：砂浆搅拌机、砼搅拌机，垂直运输机械施工电梯。(2)主要工具：小桶、平铁锹，铝合金尺、木抹子、铁抹子、钢皮抹子、角抹子、喷壶、小水桶、钢丝刷、扫帚、手推胶轮车等。5.3.3 作业条件(1)主体结构已施工验收完毕，楼板上杂物积灰等清理干净。(2)室内各种管道及地漏等已安装完毕，经检查合格，地漏口、出水口等已遮盖，并办理预检手续。(3)各种立管和套管通过面层的孔洞已用细石砼灌好修严。(4)顶棚、墙面抹灰施工完毕，已弹出控制面层标高和排水坡度的水平线，地漏处已找好泛水及标高。(5)屋面有防雨措施。(6)细石砼防水保护层施工时，防水层已施工完毕，经过闭水试验检验合格，并办理

26、隐蔽手续。(7)搅拌、计量设备已校核，对操作人员已进行技术交底。5.3.4 施工操作工艺(1)楼面水泥砂浆找平层施工操作工艺a 清理基层：将基层表面的积灰、浮浆、油污及杂物清扫掉并冲洗干净，明显凹陷处应用水泥砂浆或细石砼垫平，表面光滑处应凿毛并清刷干净。抹砂浆前 1 天浇水湿润，表面积水应予排除。b 贴灰饼：根据墙面弹线标高，用 12 干硬性水泥砂浆在基层上做灰饼，大小约 50mm 见方，纵横间距约1.5m 左右，如局部厚度薄于 10mm 时，应调整其厚度或将高出的局部基层凿去。c 配制砂浆：找平层水泥砂浆配比为 12.513（体积比） ，稠度不大于 35mm，使用机械搅拌，投料完毕后的搅拌时

27、间不应少于 2 分钟，要求拌合均匀，颜色一致。d 铺抹砂浆：灰饼做好待收水不致踏陷时，即在基层上均匀扫素水泥浆（水灰比 0.40.5，内掺 6%建筑胶）一遍，随扫随铺砂浆，砂浆厚度按所贴灰饼厚度铺设。e 找平、压头遍：铺抹砂浆后，随即用铝合金杠按灰饼高度，将砂浆找平，用木抹子搓揉压实，将砂眼、脚忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 11集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设印等消除后，用靠尺检查平整度，抹时应用力均匀，并后退着操作。待砂浆收水后，随即用铁抹子进行头遍抹平压实至起浆为止。如局部砂浆过稀，可均匀撒一层 11 干水泥砂（砂需过 3mm 筛孔）来吸水

28、，顺手用木抹子用力搓平，使互相混合。待砂浆收水后，再用铁抹子抹压至出浆为止。f 二遍压光：在砂浆初凝后进行第二遍压光，用钢抹子边抹边压，把凹坑、砂眼填实压平，使表面平整。要求不漏压，平面出光。g 三遍压光：在砂浆终凝前进行，即人踩上去稍微有脚印，用抹子压光无抹痕时，用铁抹子把前遍留下的抹纹全部压平、压实、压光，达到交活的程度为止。h 养护：视气温高低在面层交活 24 小时内，洒水保持湿润，养护时间不少于 7 天。i 细部做法：厨房、卫生间墙面与找平层面水泥砂浆交角处，应做成圆弧，直径大于 100mm，穿透找平层的上水管、下水管、地漏等的根部，要高出周围地面 10mm 左右，做成圆弧形状。(2)

29、聚氨酯涂层施工工艺a 基层处理厨卫间楼地面找平层已做完，标高符合要求，表面应抹平压光、坚实、平整，无空鼓、裂缝、起砂等缺陷，含水率不大于 9。涂膜防水层施工前，先将基层表面上的灰皮用铲刀除掉，用笤帚将尘土、砂粒等杂物清扫干净，尤其是管根、地漏和排水口等部位要仔细清理。如有油污时，应用钢丝刷和砂纸刷掉。基层表面必须平整，凹陷处要用水泥腻子补平。基层处理理完毕，由我项目部质量员验收合格，方可进行下道工序施工。b 涂刷底胶先用毛刷将管根、阴阳角等滚刷不宜滚到的地方涂刷底胶，再用滚刷蘸底胶均匀地涂在基层表面上，涂刷量为 0.2kgm2，不得过薄或过厚，涂后应干燥 4h 以上，手感不粘时，即可做下道工序

30、。c 细部附加层施工细部附加层施工：用油漆刷蘸涂料在管根、地漏、阴阳角等容易漏水的薄弱部位均匀涂刷，不得漏涂(地面与墙角交接处，涂膜防水拐墙上 250mm 高)。常温 4h 表干后，再刷第二道涂膜防水涂料，24h 实干后，即可进行大面积涂膜防水层施工，每层附加层厚度宜为 0.6mm。d 涂膜防水层施工施工时，要求质量员旁站。聚氨酯防水涂膜根据设计厚度不同，可分成两道或三道进行涂膜施工。 涂膜防水适用部位首层地面：1.5 厚聚氨酯防水涂料忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 12集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设所有卫生间：1.8mm 厚聚氨酯防水涂料，面

31、上撒黄砂，四周沿墙上翻 1200 高第一层涂层：将聚氨酯涂膜防水涂料用塑料或橡胶刮板均匀涂刮在已涂好底胶的基层表面上，厚度为 0.6mm，要均匀一致，刮涂量以 0.60.8kgm2 为宜，操作时先墙面后地面，从内向外退着操作。第二道涂层：第一层涂膜固化到不粘手时，按第一遍材料配比及施工方法，进行第二道涂膜防水施工。为使涂膜厚度均匀，刮涂方向必须与第一遍刮涂方向垂直，刮涂量比第一遍略少，厚度为 0.5mm 为宜。第三层涂膜：第二层涂膜固化后，按前述两遍的材料配比搅拌好涂膜材料，进行第三遍刮涂，刮涂量以0.40.5kgm2 为宜(如设计厚度为 1.5mm 以上时，可进行第四次涂刷)。e 涂膜防水层

32、的验收根据防水涂膜施工工艺流程，对每道工序进行认真检查验收，做好记录，合格后方可进行下道工序施工。防水层完成并实干后，对涂膜质量进行全面验收，要求满涂，薄厚均匀一致，封闭严密，厚度达到设计要求(做切片检查)。防水层无起鼓、开裂、翘边等缺陷，并且表面光滑。经检查验收合格后可进行蓄水试验(水面高出标准地面 20mm)，24h 无渗漏，做好记录，可进行保护层施工。f 成品保护涂膜防水层操作过程中，操作人员要穿平底鞋作业，穿过地面及墙面等处的管件和套管、地漏、固定卡子等，不得碰损、变位。涂防水涂料时，不得污染其它部位的墙地面、门窗、电气线盒、暖卫管道、卫生器具等。涂膜防水层每层做完后，要严格加以保护，

33、在厨卫间门口要设醒目的禁入标志，在保护层做完之前，任何人不得进入，也不得在上面堆放杂物，以免损坏防水层。地漏或排水口在做防水之前，应采取保护措施，以防杂物进入，确保排水畅通，蓄水合格后，要将地漏内清理干净。 做防水保护层时，不得在防水层上拌砂浆，铺砂浆时铁锹不得碰防水层，不得损坏防水层。5.3.5 防水细石砼保护层施工工艺（1）清理基层：将基层表面的泥土、浮浆块等杂物清理冲洗干净，表面积水应予扫除。（2）贴灰饼：根据标高线做出灰饼，做灰饼时要根据地漏位置做出向地漏处排水的泛水坡度，坡度要控制在 0.5%1%。(3)配制砼：细石砼配制时严格按配比施工，保证细石砼达到 C20 的强度，施工时采用实

34、验室经检验原材料后给出的 C20 配比。应用机械搅拌不少于 2 分钟，要求拌合均匀，坍落度不宜大于 30mm，砼随拌随用。(4)铺砼：砼铺设时，要严格按所贴灰饼厚度铺设，操作人员施工时，要特别注意不得损坏下边的防水层，随铺随用铝合金杆刮平拍实，表面塌陷处用细石砼补平，再用长铝合金杠子刮一次，用木搓子搓平、拍实。当忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 13集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设面层开始凝结，砼保护层上有脚印但不下陷时，细石砼保护层面层用铁抹子轻轻抹压一遍，以表面不留蜂窝状的小凹坑为好。砼保护层在施工完毕 24 小时后，开始人工洒水养护，每天浇水

35、不少于两次，保证表面处于湿润状态，养护时间不少于 7 天。五、五、施工质量保证措施施工质量保证措施5.1 施工质量要求：（1）认真惯窃监督指导技术方案的实施；控制施工质量，严格把好材料质量关，控制施工材料的质量；开工前认真对施工人员进行技术交底；严格按技术要求施工；每一道工序完成后需进行自检，自检合格后下一道工序方可施工：涂刷防水涂料前，基面必须清洁，且无明水的情况下方可涂刷。材料应在现场搅拌，把握搅拌时间均匀搅拌。每次配制应按涂刷工作面积进行配制。建立质量保证机构，强化工程质量管理坚持“质量第一，用户至上”的基本原则，确保本工程质量达到优良，我们将在工程实施的全过程进行严格的质量监控和开展施

36、工项目的质检活动，由项目组组织人员进行全面监控，使工作质量始终处于有效的监督和控制状态。 （2）加强项目部质量管理工作，从提高人员素质入手建立工地质量管理体系。做好宣传教育工作，树立质量第一的观念，提高职业道德水平，开展专业技术培训，特殊工种人员持证上岗位职责，以工作作质量保工序质量，促工程质量。采用企业拥有的现代化装备、新技术、新工艺保证工程质量。 （3）严把材料进货关，确保施工机具的正常使用对工程所需材料的质量进行严格的检查和控制。材料选择必须根据甲方要求提供材料样板，待甲方确认后才进行采购。所有进场材料必须有产品合格证或质量证明，对设备进行开箱检查和验收。根据不同的工艺特点和技术要求，正

37、确使用、管理和保养好机械设备，健全各项机具管理制度，确保施工机具处于良好的使用状态。材料涂刷必须均匀，涂抹层防水必须要厚薄一致。（4）优化施工方法，达到预防为主的目的精心制定施工方案和施工工艺、技术措施，做到切合工程实际，解决施工难题，工法有效可行，把常见的质量通病和事故按预定的目标进行控制，将质量管理的检查变为事先控制式序及因素，达到预防为主的目的。 （5）加强工序质量检查，做好成品保护工作 ，首先认真进行施工图纸的会审工作，明确技术要求和质量标准。要此基础上做好质量技术交底。在施工过程中，加强工序质量的三级检查制度，层层把关。并严格进行质量等级检评。针对关键部位或薄弱环节设置控制点，认真执

38、行工序交接记录和验收制度。实施计量管理，保证计量器具的准确性。施工中，合理安排施工程序对已完成的成品制定保护措施。5.2 成品保护： （1） 、已做好防水层，应及时采取保护措施，不得损坏，操作人员不得穿钉子鞋作业。 （2） 、防水层施工时应注意保护成品，防止污染。忠信厚德、义利共生忠信厚德、义利共生忠信厚德、义利共生 14集团有限公司集团有限公司五矿二十三冶建设五矿二十三冶建设5.3 应注意的问题屋面防水卷材铺贴（1）卷材防水层施工应在砌筑、安装设备、管道等完工后进行。（2）铺贴高低跨的房屋时，应按先高后低，先远后近的顺序进行。（3）在一个单跨铺贴时，应先铺贴排水比较集中的部位（如落水口、檐口、斜沟、天沟等处） ，按标高做到由低到高，坡面与立面的卷材应由下开始向上铺贴，使卷材按水流方向搭接。 （4）卷材平行屋脊铺贴时，长边搭接不小于 70mm，短边不小于 150mm，相邻两幅卷材短边搭接缝应错开不小于 500mm，为保证卷材搭接宽度和铺贴顺直，铺贴卷材时应弹出标线。（5）坡度超过 25%的拱形屋面和天窗下的坡面上，应尽量避免短边搭接。（6）卷材铺贴前，找平层应干燥，一般现场试验的方法：由傍晚至次日晨或在晴天约 12h 内，铺盖 1m2卷材，如卷材内侧无结露时即认为找平层已基本干燥。卫生间防水注意事项（1）清理基层时，不允许从窗口、洞口向外乱扔杂物
