fanuc存储卡又称cf卡)的使用

1、存储卡（又称CF卡）的使用使用CF卡可以存储系统参数，梯形图以及程序等。对于我们维修中常用重装系统参数来解除一些系统故障。 止匕外，我们也应该 备份一下系统参数，万一机床损坏后，为恢复机床性能，应重装系统参数。CF卡分为一个卡和架。卡一般用金士顿（ KINGSTON的CF卡。现在256MB,512MB ,1GB,架和笔记本电脑上用的卡的架是一致的，通常在电脑市场上都可以买到。架约30元左右。卡多在100元以内。强调一个概念：系统SRAMfr存储系统参数，加工程序，各种补偿值。系统FRO册存储了梯形图，宏执行程序。按RESET+DELETE只清除SRAMfr的参数，不清除FROMH勺梯 形图和宏

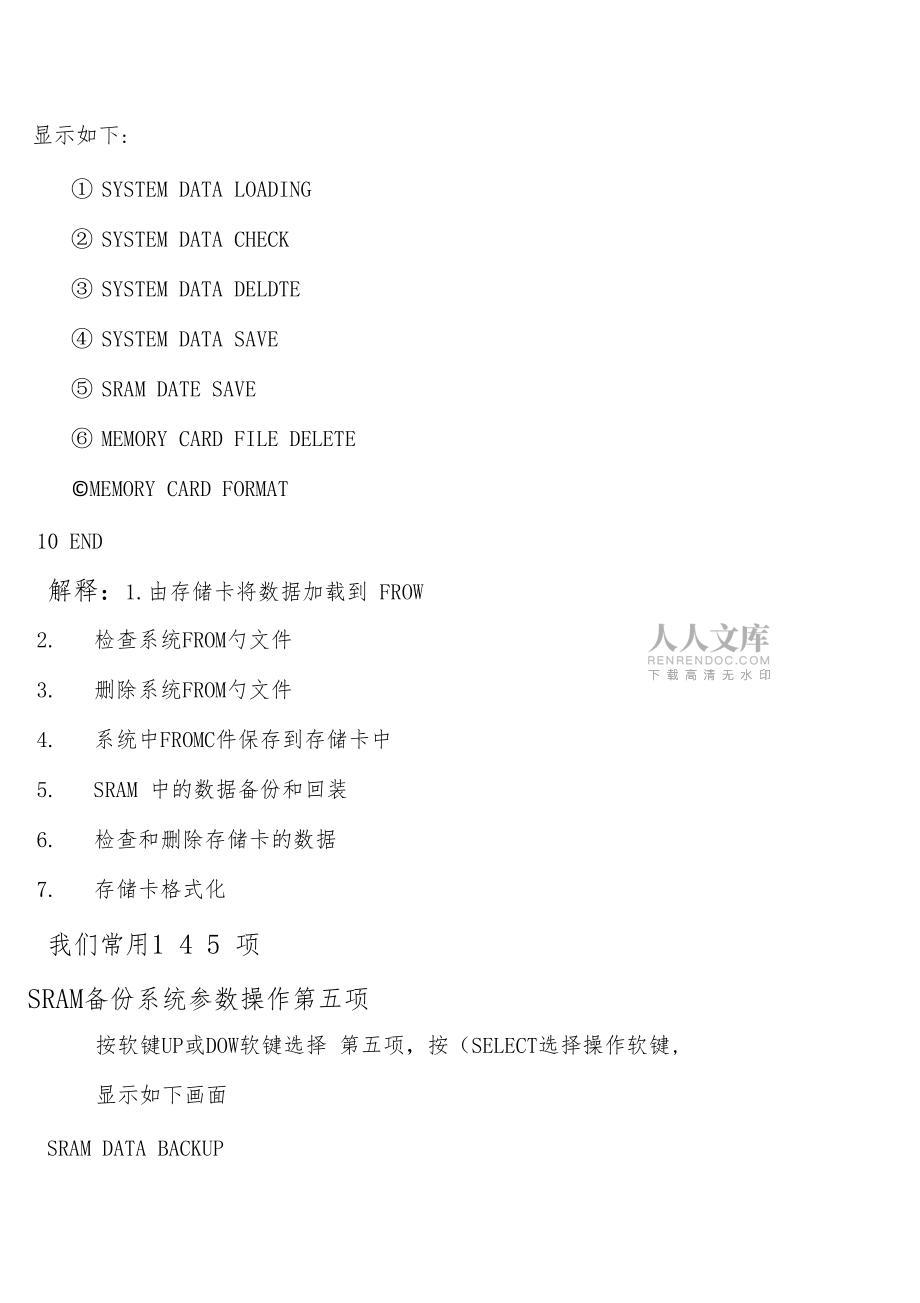

2、执行程序部分。系列备份：在系统上电时作的备份， 全部数据是以机器码的形式存放，不能在计算机中打开，但是可以作为一个文件保存。操作步骤：1 .按住显示屏幕下最右边两个软键，同时上电（ NC ON2 .触摸屏没软键，按住字母 6, 7进入画面显示如下: SYSTEM DATA LOADING SYSTEM DATA CHECK SYSTEM DATA DELDTE SYSTEM DATA SAVE SRAM DATE SAVE MEMORY CARD FILE DELETE©MEMORY CARD FORMAT10 END解释：1.由存储卡将数据加载到 FROW2. 检查系统FROM勺文

3、件3. 删除系统FROM勺文件4. 系统中FROMC件保存到存储卡中5. SRAM 中的数据备份和回装6. 检查和删除存储卡的数据7. 存储卡格式化我们常用1 4 5 项SRAM备份系统参数操作第五项按软键UP或DOW软键选择 第五项，按（SELECT选择操作软键,显示如下画面SRAM DATA BACKUPBOARD:MAIN1.SRAM BACKUP (CNC f MEMORY CARD)2.RESTORE SRAM (MEMORY CARD fCNC)ENDSELECT YES NO UP DOWN用UPDOWN键移光标到1,备份，将系统参数保存储到 CF卡,按SELECT选择YES或N

4、O,YES为执行，NO为放弃。移光标至2,回装由CF卡fCNC,将参数回装系统按SELECT再选择YES或NO,进行执行回装或放弃。切记：一定想好了再按，以免出错！按END£回主画面主画面中按END后，系统继续加载，正常开机。备份文件的名字SRAM保存的存储卡上的文件名是由装在CNC±的SRAM勺容量大小来决定的，由系统自动定义，后缀为 FDB(flash data backup)SRAM 容量.FDB例如SRAM1_0A.FDB 表示文件容量为1M, A表示第1个文件，B,C,D,E分别表示第2, 3, 4, 5个文件FROM&份梯形图、宏执行程序移动光标(UP/

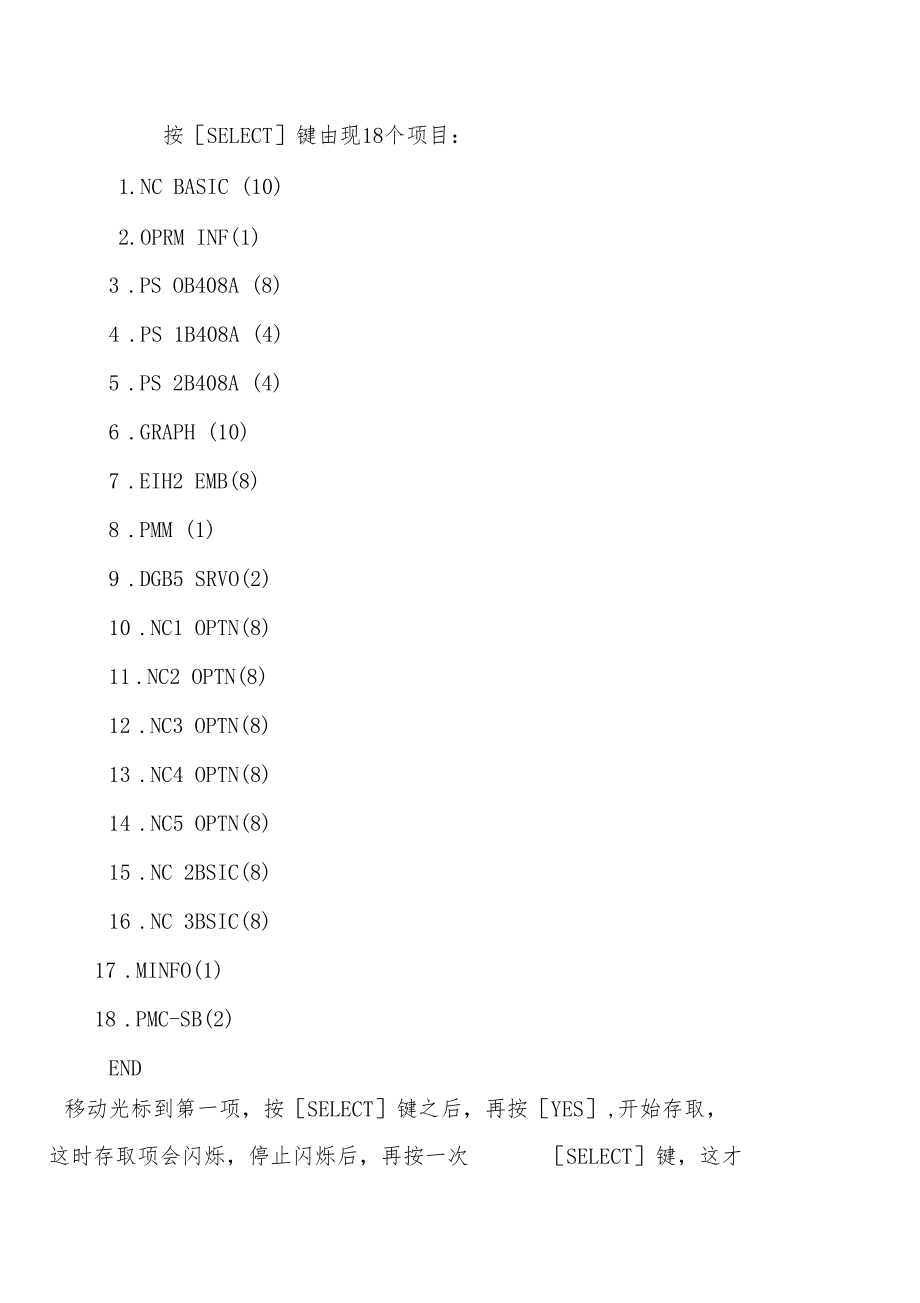

5、DOWN到第四项4 SYSTEM DATA SAVE,按SELECT键由现18个项目：1.NC BASIC (10)2.OPRM INF(1)3 .PS OB408A (8)4 .PS 1B408A (4)5 .PS 2B408A (4)6 .GRAPH (10)7 .EIH2 EMB(8)8 .PMM (1)9 .DGB5 SRVO(2)10 .NC1 OPTN(8)11 .NC2 OPTN(8)12 .NC3 OPTN(8)13 .NC4 OPTN(8)14 .NC5 OPTN(8)15 .NC 2BSIC(8)16 .NC 3BSIC(8)17 .MINFO(1)18 .PMC-SB(2

6、)END移动光标到第一项，按SELECT键之后，再按YES,开始存取，这时存取项会闪烁，停止闪烁后，再按一次SELECT键，这才完成保存动作。重复以上动作将每项都存入CF卡中回装FROM文件1 .移动光标到第一项(1.SYSTEM DATA LOADING2 .再按SELECT,进入选择画面，将存储卡中的每一项都加载到 FROhM:o分区备份所谓分区备份即为备份莫一种特定类型的数据，如参数，程序，补偿值等，并且可以在计算机上打开。备份有两个通道：1 .CNC的参数程序补偿值宏变量是通过SYSTEMALLI/O通道输由2 .PMC 参数程序是通过PMB白I/O通道输由来备份的。两者路径不一致，

7、一个是系统的I/O通道，一个是PMC勺I/O通 道。16 18 21 Oi系统数据输入输出操作用CF卡作备份，一定要将I/O通道设为4。有如下两种方式：1. 可以将参数20设为42. 按 OFFSETS!PARAMETER WRITE=1 (0:DISABLE 1:ENABLE)TV CHECK=0 (0:OFF1:ON)PUNCH CODE =1 (0:EIA 1:ISO)INPUT UNIT =0 (0:MM1:INCH)I/O CHANNEL =4 (0-3:CHANNEL NO)SEQUENCENO =0 （0:OFF 1:NO）TAPE FORMAT =0 （0:NOCNV 1:F1

8、5）SEQUENCE STOP =0（0:PROGRAM NO）SEQUENCE STOP =0（0:SEQUENCE NO）在I/O CHANNEL在I/O 通道中选择 4在两处更改一样的，在一处改为 4,另一处也变为41 .传输参数（PARA步骤：1 .将模式开关切换到 EDIT模式2 .按操作面板上 （SYSTEM键3 .按软键（参数）再按（）软键4 .按软键（操作）EXEC,再扩展（2 软键5 .选择（READ （资料从CF卡传输到CNC空制器），档案名必须为 DAT选择（PUNCH （资料从CNC空制器彳输至 CF卡）按（ALL）软键，再按（EXEC软键即开始传输2 .传输间距（PI

9、TCH）步骤：1 .将模式开关切至 EDIT模式2 .按操作面板上（SYSTEM键再按（1）软键3 .按软键（间补）4 .按软键（操作），再按（1）软键5 .选择READ（资料从CF卡传输至CNC空制器）选择PUNCHY料从CNC空制器彳专输至U CF卡） 按（EXEC软键即开始传输3 .传输程序（PROGRA此骤1 .将模式开关切到EDIT模式2 .按操作面板上（PROGRAM（键，按软键（1）3 .按软键（CARD，按（操作）软键4 .按软键（READ，输入0XXXX（程序名）按软键（PUNCH ,输入0XXXX程序名）按（EXEC软键即开始传输。4 .传输PMg骤（WRIT潞份，REA曲

10、装） PMCB形图从CF卡回装到CNC1 .操作面板上（SYSTEM软键，再按（PMC软键2 .按（PMC PRM软键，再按（SETING 软键3 .按操作面板上（PAGE键设定PROGRAM ENABLE=1后可编辑4 .模式开关转到EDIT（编辑模式）5 .按操作面板（SYSTEM,再按（PMC软键6 .按（1）扩展软键，按软键（I/O ）,即可传输 DEVICE=M-CARDFUNCTION=READ（资料从CF卡传输至U CNC）DATA KIND=FILE NO =XX(程序号）输入程序后按（EXEC传输完毕，须将PLC程序写入FROW,否则断电后，会消失， 必须存到FROW。DEV

11、ICE=F-ROMFUNCTION=WRITEDATA KIND=LADDER按（，）再按软键（RUN，执行梯形图，使梯形图运行。PMCB形图备份到CF卡一，二，三，四，五，六步骤相同（a ） DEVICE=M-CARDFUNCTION=WRITE（梯图从 CN*至U CF卡中）DATA KIND=LADDERFILE NO=PMC-RA. 000（梯图名 刨用#代替）按软键（EXEC即可PMO数备份到CF卡（a ） DEVICE=M-CARDFUNCTION=WRITE（梯图参数从CN*至U CF卡中）DATA KIND=PARAMFILE NO=PMC-RA. PRM按软键（EXEC即开始

12、传输，将参数输到CF卡PMO数从CF卡写到CN计（a ） DEVICE=M-CARDFUNCTION=RENDDATA KIND=FILE NO=PMC-RA PRM按软键（EXEC将参数传输到 CNC5 .使用CF卡进行在线加工1 .设参数20设定为4 （等同设定画面1/0=4） 参数138#7设为1,使存储卡在线加工有效2 .系统在DNCT式下，按下软键（PROGRAM 按扩展软键（1）,由现如下画面DNC OPERATION（M-CARD）NO FILE NAME0001 O01110002 O00040003 O00050004 O0006SIIE DATA8376 06-12-231

13、870 06-12-2438526 06-12-24308278 06-12-24HOST CONECT DNC-CD（ 操作） 按下DNC-CD软键3 .选择想要执行的 DNCC件，如O0004文件, 输入2,按下右下脚DNC-ST, 此时文件变成 O0004即选择了相关的文件。DNC OPERATION(M-CARD)DNC FILE NAME:O 0005DNC-ST四.按下循环启动键，即可使用 O0004程序进行DNC1 口工。CF卡使用注意事项：1 .如CF插上即报警，不能被系统承认接受， 请在电脑上以FAT格式格 式化，不要用FAT32格式化，会损坏卡.2 .系统数据备份和回装应在

14、返回参考点状态下进行。特别是机床以绝 对位置无档块方式下回零方式，备份时间长，换刀点，主轴定向， 刀号等都会有变化，应重整刀具，重调换刀点，主轴变向角度。FAPT LADDER HI的使用方法：FAPT LADDER III是梯形图开发软件，具有 WINDO臊作的一些特点I.LADDER-m软件的主要功能输入，输由，显示，编辑 PMC嗔序程序监控及调试PMCS序设定和显示 PMO数运行和停止PMC®序输入和输由PM岁序把PMC®序写入CNCC统FROW打印PMC®序2 .FAPT LADDER-m的工作方式离线方式在与PM杯通信的方式下编辑程序，包括顺序程序的制作

15、和编辑,传送，才T印。FANUC 16/18/21/OiA 只能在离线方式下实现 PMC勺传 送。在线方式与PMCS信的同时进行程序的编辑和监视。包括顺序程序的监视， 在线编辑，诊断功能（信号状态显示，扫描，报警显示），写入FROM中。FANUC-16i/18i/21i/OiB/OiC即可在离线工作方式下传送PMC也可以在线方式下传送 PMC3 .FAPT LADDER-m的使用方法新建一个PMCg序打开软件，在NEW新建一个文件名，选择与系统相同的 PMCfe型，按确定传输形式的确定通过工具菜单（TOOL来确定传输形式，由系统PMC专送给计算机，选择 LOAD由计算机传送给系统 PMC选才i

16、 STORE工作方式的确定离线方式传输选择 I/O BY “I/O ” KEY OPERATION在线方式传输选择 I/O BY MONIT-ONLINE FUNOTIONPM岁序装载方式的确定系统的PMC®序装载到计算机中，选择 LOAD FROM PMC计算机中的PMC1序装载到系统中，选择 STORE TO PMCPMC专输程序的确定只传输PMCB形图程序时，选择 LADDER传车U PMCB形图和C语言时，选择ALL通信协议的设定设定通信端口（ PORT，选择COM1要求计算机要有 COW传的波特率（BAUD-RATE ,要与系统的设置一致奇偶校验（PARITY） （NONE

17、）停止位 （STOP-BIT）选择2,发那科为2位停止位选择内容的确定内容确定是检查传输内容是否正确包括LADDER出的工作方式（TRANSFER,传输方向（DIRECTION传输内容（CONTENT的确定如果处理内容不符合要求，可通过（上一步）按钮重新确定。如果处理内容符合要求，则按完成,此时即可进行PM岁序的传输，此后要去操纵设备，对数控系统做出一些设置。PMC程序传输结束时，将会由现传输成功（TRANSFER ENDED寸话框，按确定按钮，完成对PMCg序的传输。对上是对计算机侧 FAPT LADDERIII的设定，为保证传输成功，还要对 数控系统进行相关设定。4.FANUC-16/18

18、/21/OiA 系统的 PMC®序传输。系统PM岁序传输参数的设定编辑档且钥匙处于打开状态功能键 SYSTEM键 PMO系统扩展键软键I/Of系统扩展键SPEED由现传输的波特率(BAUD RATE设定为3,传输的波特率为 9600,与计算机 中一致传输的奇偶校验位(PARITY BIT):设为0,不进行奇偶校验位检查传输的停止位(STOP BIT)设为1,传输的停止位为 2位。PM第序传输操作系统PMC1序的传由操作系统功能键SYSTEM系统软键PMCf系统扩展键-软键I/O传输通道(CHANNEL选择PMC1序传输的系统通道号， 设定为1时,选择系统JD5A作为PMCg序的传输通

19、道。驱动软件(DEVICE :传输程序采用其他软件(OTHERS功能(FUNCTION：系统的PMC®序传输给计算机(WRITE数据类型(DATA KIND):传输为PMC®序(LADDER)按EXEC,系统把程序传给计算机传输成功后，按计算机上的确定按钮，即完成PMCg序的传输。注：用箭头移光标，按对应软键即可完成选择PMC§序的传入操作系统 SYSTEM系统软键 PMC系统扩展键软键STOP软键I/O,使PMC亭止运行，再进行传输。传输通道（CHANNELL:选择PM岁序传输的系统通道号设定为 1时,选才i JD5A作为PMC®序的传输通道。功能（F

20、UNCTION：计算机存储的PMCg序传输2&系统（READ数据类型（DATA KIND）:传输为PMCS序（LADDER 系统侧就绪后，按EXEC系统软键，通过计算机侧的操作就可以将计 算机存储的PMCg序传给系统，再把系统接收到的PM市储到系统的FROW。通过系统的PMO键选择RUNW, PMCW处于运行状态。5.FANUC-16i/18i/21i/OiB/OiC的 PMCt输操作FANUC-16i/18i/21i/OiB/OiC 的 PMCI型为 SB7,通过 PMC勺在线传输 功能进行传输操作，不仅操作简单，而且可以实现在线监控。 系统在线传输画面及操作在线监控画面的显示操作功

21、能键 SYSTEMS系统软键PMC系统扩展键软键 I/O软键 MONIT在线传输参数设定CPU莫块（CPU ID）:系统默认值RS232-C:用RS232-C接口进行通信时，把其置于使用（ USECHANNE1L输通道选择，用系统的JD5A或JD36A时设定为1BAUD RATE传输波特率设定，如设为 9600PARITY :传输奇偶校验的检查，如不进行奇偶校验检查时，选择NONESTOP BIT:传输的停止位，如选择停止为2位（2BIT）HIGH SPEEDI/F :高速通讯接口是否使用，如果采用以太网（ETHERNET进行通信时，把高速接口置于使用USE.在线传输PMC®序的操作

22、打开 LADDERS软件，在新建文件中，建立一个新文件名（FANUC-18i）选择与系统相同的 PMCfe型（PMC-SB7 ,按确 定确定PM岁序的工作方式，是在线还是离线方式，在线选择方式 I/O BY MONIT-ONLINE FUNCTION如果首次与系统的PMC进行通信，还要进行通信设备的选择设定，按 SETTINGPORTCOM1BAUT-RATE 9600PARITY NONESTOP-BIT 2如果采用以太网（ETHERNET进行通信，还要进行网络参数的 设定（通过NET WORK ADDRESW设定）如果通讯设备和通信参数正确设定后，就可以进行计算机和系 统的通讯连接（CON

23、NECT.如果系统通讯电缆的连接和在线 通信设定正确，则会由现动态连接画面，显示连接进程。若 不由现动态连接显示，则需要检查通信连接的电缆及重新设 定参数。PMC®序传输方式的选择。如果把系统的PMC®序传输到计算机通信时，选择 LOAD FROM PMC如果把计算机存储的 PMCS序传输到系统通信时，选择STOR日OPMCPMC专输内容的确定PMC传输内容是梯形图，选择 LADDERPMC 传输内容是PMO数，选择PMC PARAMETERPMC 传输内容是 C语言编写的程序，选择 LANGUAGE PROGRAMPMCg序传输内容和方式的确定对话框PMC工作方式为在线传

24、输方式（I/O BY MONIT-ONLINE）PMC传输方式为系统到计算机的传输方式（LOAD传输的内容为系统的梯形图（LADDER确认一下传输内容和工作方式确认在线传输设定后， 可以按完成,会由现一个显示进度的动态画面。在线传输PMCS序后，由现程序反编译对话框，选择默认即可， 中间一项。MERGING THE SYMBOL/COMMENT HAS GIVEN PRIORITY TO THESOUNCE DATA （MERGE 合并的意思）源数据有效，即对符合和注释进行操作把源程序和目标码合并，符号相同时按源程序的定义。（源数据在合并符号/注释是有优先权）注意事项：梯形图改后传输到 CNC

25、B控系统后，都要写到 FROW,否则 断电再上电时，会使更改无效或梯形图丢失。写入FOR册方式如下：第一种：功能键 SYSTEM><键PMC软键PMC PRMp软键 SETTING由现如下画面TRACE START=0 (0:MANUAL 1:AUTO)EDIT ENABLE=0 (0:NO 1:YES)RAM WRITE ENABLE=0(0:NO 1;YES)WRITE TO F-ROM=0 (0:NO 1:YES)DATA TBL CNTL SCREEN=0 (0:NO 1:YES)HIDE PMC PARAM=0 (0:NO 1:YES)PROTECT PMC PARAM=0 (0:NO
