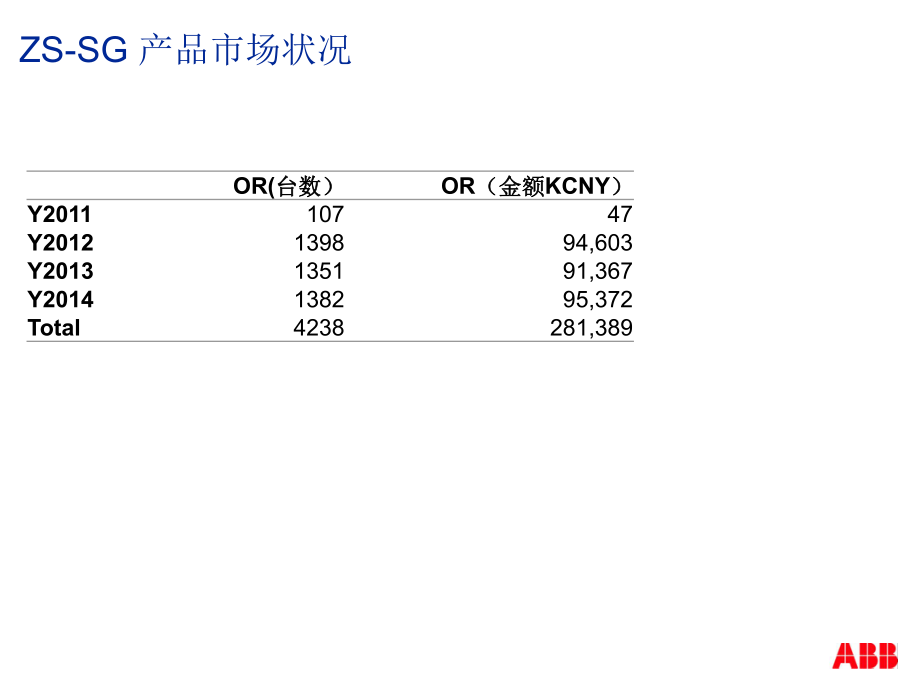

1、产品介绍ZS-SG 型铠装式金属封闭开关设备天津ABB开关有限公司 2014ABB全面开发的更适用于中国供电系统的户内高压开关设备基于20年的电网运行经验4年的开发完善全面满足国家标准GB3906及电力部标准DL404的要求ZS-SG设计理念针对中国电网市场而开发May 15, 2009 | Slide 2 ABB Group基于ABB的Unigear生产平台提供更大的安全裕度和可靠的保障措施更符合国内用户使用习惯保持ABB产品一贯的品质要求ZS-SG设计理念针对中国电网市场而开发May 15, 2009 | Slide 3 ABB GroupZS-SG 产品市场状况OR(台数）台数）OR（金

2、额金额KCNY）Y2011107 47 Y20121398 94,603 Y2013135191,367Y2014138295,372Total4238281,389针对性的参数设置完全配合电网实际运行需求ZS-SG产品电气参数更高的参数适配性，极大提高运行可靠性May 15, 2009 | Slide 5 ABB Group额定电压kV12工频耐受电压(1min) kV42冲击耐受电压kV75额定频率Hz50额定短时耐受电流kA最大40额定峰值耐受电流kA最大100额定电流A12502000250031504000SGCC&CSG 技术需求背景和差异May 9, 2022| Slid

3、e 6ItemSGCCCSG额定电流110%110%框架尺寸宽:800;1000深:1500;1800高:2260宽:800;1000深:1610;1860高:2360门平门凸门联锁统一技术要求没有规定，在各省里有特殊的要求基于Unigear ZS1对应的联锁需求。绝缘热缩套不能作为复合绝缘相间距离需大于65mm局方绝缘件:3pCCT;PT: 10pC没有特殊需求背景SGCC及CSG采取集中招标的方式，整合及细化了产品需求，从整体上给开关柜产品定义了一个更高的技术指标。更多的厂家参与导致各市场价格均处于国内的平均水平。技术协议的标准化使得很多地方需求变成隐性需求电网单位提出了更细致的要求导致U

4、nigear ZS1无法覆盖该市场.柜宽-电流等级W=800 mm1250AW=1000mm2500-4000AW=650mmF-C柜 400A柜高-方案H=2260mmD=1500mm 底部电缆进线D=1800mm 底部及顶部进线外形尺寸通用化外形尺寸按照国内常规尺寸进行设计,有利于客户通用化设计ZS-SG产品结构特性May 15, 2009 | Slide 7 ABB GroupZS-SG 壳体结构ZS-SG VS Unigear ZS1May 9, 2022| Slide 8ItemUnigear ZS1ZS-SG 2.0框架尺寸(mm)Depth:1440;1890Width:800;

5、1000Height:2200Depth:1500;1800Width:800;1000Height:2260低压室相同板材AlZn( 进口)AlZn（宝钢）门凸门平门主回路铜排1250A: 80 x102500A: 100 x10 x23150A: 120 x10 x24000A: 120 x10 x21250A: 80 x102500A: 100 x10 x23150A: 140 x10 x24000A: 140 x10 x2接地回路在柜前Copper bar:30 x8在柜中Copper bar:30 x10上分支母线排布一字型三角形断路器联锁相同活门机构相同接地开关操作结构相同内室独立

6、，隔室间全面采用金属隔板，开关柜丧失运行连续性类别达到标准要求的最高等级LSC2B。保障了检修安全，减少了运行中断ZS-SG产品结构特性保持经典开关柜功能布局May 15, 2009 | Slide 9 ABB Group断路器隔室A母线隔室B电缆终端隔室C低压隔室D2mm优质敷铝锌板外壳，既满足强度要求，同时带来优良的防腐性能。敷铝锌钢板采用CNC加工 ，铆接在一起，整体具有更高的装配精度和连接强度主体框架坚固耐用ZS-SG产品结构特性May 15, 2009 | Slide 10 ABB Group全面优化的母线室结构更短的回路带来更低的回路阻值500毫米宽的风道，提供更好的散热条件更方便

7、现场进行母线安装全面优化的母线室ZS-SG产品结构特性May 15, 2009 | Slide 11 ABB GroupZS-SG 壳体结构主回路部分May 9, 2022| Slide 12新的上分支铜排结构oldnew超过700mm高的电缆搭接高度，满足国内电缆安装习惯合理的空间安排，提供更大的操作空间完全封闭的金属二次线槽，做到高低压分离。出线柜后电缆室门设计，极大方便现场安装维护。电缆室-更宽敞的空间ZS-SG产品结构特性May 15, 2009 | Slide 13 ABB Group金属活门，可靠接地 ABB经典双侧驱动结构 可加装挂锁整体高温加压成型的触头盒，三相一体，全面改善最

8、薄弱处的绝缘水平预留风孔，加快柜内空气循环速度，更快散热断路器室-革新和经典的统一ZS-SG产品结构特性May 15, 2009 | Slide 14 ABB Group防止带负荷分，合隔离开关（隔离插头）防止误分，误合断路器，负荷开关防止接地开关处在闭合位置时关合断路器，负荷开关等开关防止在带电时误合接地开关防止误入带电隔室沿用ABB Unigear平台联锁结构，该机构已保证ABB全球超过20万台开关柜的可靠运行全面实现五防闭锁要求断路器室-革新和经典的统一ZS-SG产品结构特性May 15, 2009 | Slide 15 ABB Group充裕的安装空间，室内设有网格栅 低压室为独立的箱

9、体，并与高压部分完全隔开清晰的走线和整齐的元件排布，极大方便客户维护。低压室-高效的典范ZS-SG产品结构特性May 15, 2009 | Slide 16 ABB GroupZS-SG 壳体结构总览May 9, 2022| Slide 17Unigear ZS11440 x800 x2260ZS-SG 1.01500 x800 x2260ZS-SG 2.01500 x800 x2260ZS-SG 壳体结构接地回路部分May 9, 2022| Slide 18新的接地回路Unigear ZS1ZS-SG 2.0在西安高压电气研究所完成内部燃弧试验采用了国际短路试验联盟（STL）规定的内部燃弧试

10、验验证流程，在国内是首个按此流程完成的内部燃弧试验。该试验流程是目前国际上最为严格的，最规范的。实现抗内部燃弧故障ZS-SG产品重要安全性能May 15, 2009 | Slide 19 ABB Group通过内部燃弧试验所要求的6项判据判据1门、盖板等应正确地固定好且没有开启判据2设备中可能产生危险的零部件不应飞出判据3不应由于燃烧或其他效应致使电弧将设备易触及的外壳表面烧穿判据4垂直布置的指示器不应点燃判据5水平布置的指示器不应点燃判据6所有接地连接仍然是可靠的高强度的结构和巧妙的设计才能抵抗强大的内部燃弧实现抗内部燃弧故障左图为ZS-SG断路器室门右图为伪劣产品门状态ZS-SG产品重要安

11、全性能May 15, 2009 | Slide 20 ABB Group伪劣产品总体超过100种可定制化的配置方案，全面覆盖电网需求，保证任何一种客户特殊需求的安全可靠更好的满足客户需求ZS-SG产品主要方案May 15, 2009 | Slide 21 ABB Group ABB Group May 9, 2022 | Slide 22核心核心部件的选用部件的选用VSC和VD4主要参数对比断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（如断路器条件）下的电流的机械开关装置。接触器是能关合、承载及开断正常电流及规定的过载电流的机械开关装置。也可

12、以具有关合和开断断路器电流的能力，但通常容量较小，用于频繁操作的场所。完善的产品实现天津ABB开关有限公司优质供应商严格的供应商筛选程序,受控于ABB集团全面的供应商质量控制体系,保证优胜劣汰强大的加工实力,满足ABB设计要求图示为供应商定期审计报告及供应商改进计划严格的供应商筛选和质量控制主要原材料利用ABB集团优势，获得可靠的质量和有竞争力的价格天津ABB开关有限公司May 15, 2009 | Slide 24 ABB Group先进的计算机辅助设计 / 制造系统天津ABB开关有限公司May 15, 2009 | Slide 25 ABB GroupCNC 自动编程柔性制造系统折弯机An

13、don 系统金加工自动排版Eplan、Solidworks 智能化设计软件模拟分析先进的模拟分析软件，协助提供最优方案图示为von Mises屈服强度模拟先进的模拟分析系统天津ABB开关有限公司May 15, 2009 | Slide 26 ABB Group实际实验ABB具有专用试验室，能够对开关柜设计进行最直接的指导，在大量的实验基础上，ABB积累了相当丰富的实验数据，这是ABB最为宝贵的财富.图示为温升试验设备完善的实验设备图示为雷电冲击耐受试验设备天津ABB开关有限公司May 15, 2009 | Slide 27 ABB Group先进的技术和生产线天津ABB开关有限公司May 15

14、, 2009 | Slide 28 ABB Group钣金柔性加工中心高精度折弯机母线圆弧加工中心升降式工装自动化开关柜装配线立体仓库我们的优势ZS-SG产品优势May 15, 2009 | Slide 29 ABB Group可靠性安全性针对性的产品电气参数，更好适应电网运行环境完全的自主知识产权，完全掌控产品各个细节，带来精确的配合，完善的质量监控110%满负荷运行能力，带来优秀的抗峰能力权威第三方认证丧失运行连续性为最高的LSC2B类，保持开关柜的最高水准经典稳定的联锁机构，提供业内最可靠的安全保护智能化人性化可提供丰富的信号输出接地开关可电动化操作断路器手车可电动化操作MDC型智能化电机控制单元外形尺寸常规,有利于客户通用化设计和后期
