管桩新标准宣贯材料

1、GB13476-2009GB13476-2009先张法预应力混凝土管桩先张法预应力混凝土管桩解解 读读苏州混凝土水泥制品研究院苏州混凝土水泥制品研究院 匡红杰匡红杰先张法预应力混凝土管桩先张法预应力混凝土管桩历次版本历次版本 GB13476-1992 首次制订首次制订 GB13476-1999 第一次修订第一次修订 GB13476-2009 第二次修订第二次修订GB13476-1999 修订情况修订情况 国家标准化管理委员会国标委计划国家标准化管理委员会国标委计划200648号号“关于下达关于下达2006年第一批制修订国家标准项目计划的通知年第一批制修订国家标准项目计划的通知”， GB1347

2、6-1999先张法预应力混凝土管桩先张法预应力混凝土管桩（计划编号（计划编号20062449-Q-609）被列入）被列入20062008年度国家标准修订年度国家标准修订项目计划，由苏州混凝土水泥制品研究院负责修编。项目计划，由苏州混凝土水泥制品研究院负责修编。 2008年年10月月1618日，全国水泥制品标准化技术委员会日，全国水泥制品标准化技术委员会在江苏省苏州市主持召开在江苏省苏州市主持召开GB13476-1999先张法预应力先张法预应力混凝土管桩混凝土管桩国家标准修订技术审查会。国家标准修订技术审查会。 国家标准化管理委员会国家标准化管理委员会2009年第年第04号国标发布公告，正号国标

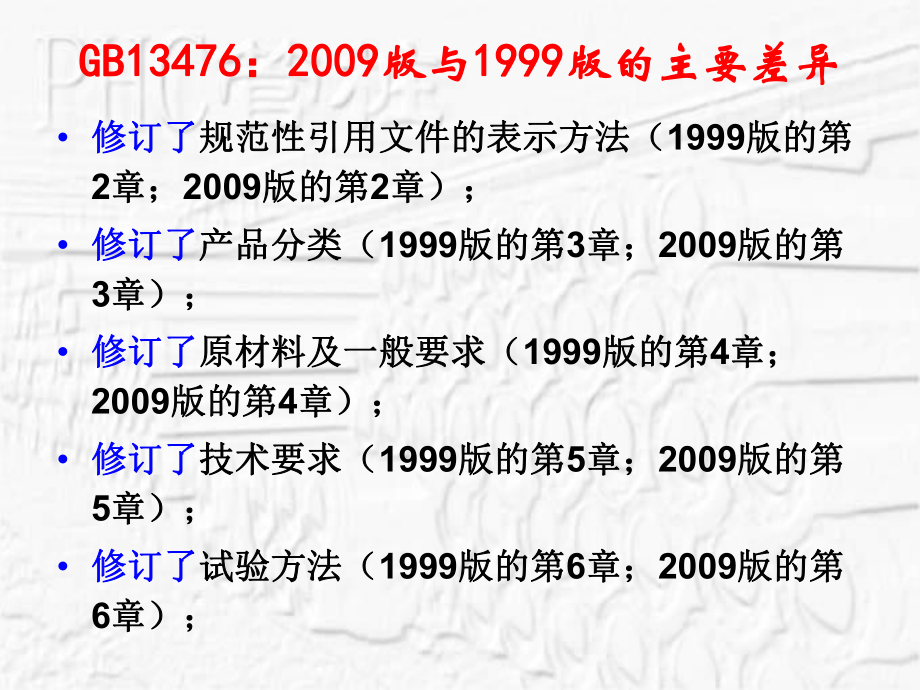

3、发布公告，正式发布式发布GB13476-2009，编号：，编号：28,修订批准日期：修订批准日期：2009年年3月月25日，实施日期：日，实施日期：2010年年3月月1日。日。 GB13476GB13476：20092009版与版与19991999版的主要差异版的主要差异 修订了修订了规范性引用文件的表示方法（规范性引用文件的表示方法（1999版的第版的第2章；章；2009版的第版的第2章）；章）； 修订了修订了产品分类（产品分类（1999版的第版的第3章；章；2009版的第版的第3章）；章）； 修订了修订了原材料及一般要求（原材料及一般要求（1999版的第版的第4章；章；2009版的第版的第

4、4章）；章）； 修订了修订了技术要求（技术要求（1999版的第版的第5章；章；2009版的第版的第5章）；章）； 修订了修订了试验方法（试验方法（1999版的第版的第6章；章；2009版的第版的第6章）；章）； 修订了修订了检验规则（检验规则（1999版的第版的第7章；章；2009版的第版的第7章）；章）； 修订了修订了标志（标志（1999版的第版的第8章章;2009版的第版的第8章）章）; 修订了修订了贮存和运输（贮存和运输（1999版的第版的第9章；章；2009版的版的第第9章）；章）； 调整了调整了产品合格证（产品合格证（2009版的第版的第10章）；章）； 取消了取消了对产品分等分级的

5、规定。对产品分等分级的规定。 增加了增加了管桩规格及预应力钢筋最小配筋面积管桩规格及预应力钢筋最小配筋面积（2009版的表版的表1）；）； 增加了增加了对端板最小厚度的要求（对端板最小厚度的要求（2009版的表版的表2）；）； 增加了增加了对有抗冻、抗渗或其他特殊要求的管桩所对有抗冻、抗渗或其他特殊要求的管桩所使用的骨料的要求（使用的骨料的要求（2009版的版的4.1.2.3）；）； 增加了增加了硅砂粉、矿渣微粉、粉煤灰、硅灰等掺合硅砂粉、矿渣微粉、粉煤灰、硅灰等掺合料的质量要求（料的质量要求（2009版的版的4.1.6.1）；）； 增加了增加了管桩的抗剪性能要求及试验方法（管桩的抗剪性能要求

6、及试验方法（2009版版的的4.2.3）；）； 增加了增加了管桩的耐久性要求（管桩的耐久性要求（2009版的版的4.2.4）；）； 增加了增加了抗弯试验用管桩最短单节桩长的要求抗弯试验用管桩最短单节桩长的要求（2009版的版的6.3.2、表、表8）；）； 增加了增加了管桩吊装的要求（管桩吊装的要求（2009版的版的9.1.4）；）； 增加了增加了非优选系列管桩的基本尺寸和力学性能指非优选系列管桩的基本尺寸和力学性能指标（标（2009版的附录版的附录A）；）； 增加了增加了管桩的结构配筋（管桩的结构配筋（2009版的附录版的附录B）；）； 增加了增加了管桩的抗剪性能及其试验方法（管桩的抗剪性能及

7、其试验方法（2009版的版的附录附录C）；）； 增加了增加了管桩混凝土有效预压应力值的计算方法管桩混凝土有效预压应力值的计算方法（2009版的附录版的附录D）。）。第第1 1章章 范范 围围 2009 版的适用范围与版的适用范围与1999 版基版基本相同。工程应用中若适用条件发生本相同。工程应用中若适用条件发生变化，对有特殊要求的管桩，应由供变化，对有特殊要求的管桩，应由供需双方协商，按特殊工程设计制造。需双方协商，按特殊工程设计制造。但本标准的技术要求、试验方法、检但本标准的技术要求、试验方法、检验规则等条款均可参照执行验规则等条款均可参照执行。第第2 2章章 规范性引用文件规范性引用文件

8、根据根据GBGBT1.1-2000T1.1-2000标准化工作导则标准化工作导则 第第1 1部分：标准的结构和编写规则部分：标准的结构和编写规则中的中的6.2.36.2.3条规定，条规定，对对规范性引用文件一览表规范性引用文件一览表的的引导语引导语作了相应调整。作了相应调整。 由于管桩生产技术的不断进步，与管桩产品由于管桩生产技术的不断进步，与管桩产品相关的标准、规范的不断修订完善，本次标相关的标准、规范的不断修订完善，本次标准修订时对规范性引用文件也作了相应补充准修订时对规范性引用文件也作了相应补充和调整。和调整。 新增的规范性引用文件新增的规范性引用文件有：有：GB/T1596-2005用

9、用于水泥和混凝土中的粉煤灰于水泥和混凝土中的粉煤灰、GB/T18046-2008用于水泥和混凝土中的粒化高炉矿渣粉用于水泥和混凝土中的粒化高炉矿渣粉、GB/T18736-2002高强高性能混凝土用矿物外加高强高性能混凝土用矿物外加剂剂、JC/T 947先张法预应力混凝土管桩用端先张法预应力混凝土管桩用端板板、JC/T 950-2005预应力高强混凝土管桩用预应力高强混凝土管桩用硅砂粉硅砂粉等。等。 替代的规范性引用文件替代的规范性引用文件有：有：GB175通用硅酸盐通用硅酸盐水泥水泥替换了替换了GB175-1999硅酸盐水泥、普通硅硅酸盐水泥、普通硅酸盐水泥酸盐水泥、 GB1344-1999矿

10、渣硅酸盐水泥、矿渣硅酸盐水泥、 火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥、GB1499.2钢筋混凝土用钢：第二部分钢筋混凝土用钢：第二部分 热轧带热轧带肋钢筋肋钢筋替换了替换了GB1499-1998钢筋混凝土用热钢筋混凝土用热轧带肋钢筋轧带肋钢筋、GB/T5223.3-2005预应力混凝预应力混凝土用钢棒土用钢棒替换了替换了YB/T111-1997预应力混凝土预应力混凝土用钢棒用钢棒、GB/T50081普通混凝土力学性能试普通混凝土力学性能试验方法标准验方法标准替换了替换了GBJ81-1985普通混凝土普通混凝土力学性能试验方法力学性能试验方法、JC/T540混

11、凝土制品用混凝土制品用冷拔低碳钢丝冷拔低碳钢丝替换了替换了GB/T5223-1995预应力预应力混凝土用钢丝混凝土用钢丝。 第第3 3章章 产品分类产品分类 第第3.23.2节节 产品规格、型号产品规格、型号 19991999版版： 管桩按外径分为：管桩按外径分为：300mm300mm、350mm350mm、400mm400mm、450mm450mm、500mm500mm、550mm550mm、600mm600mm、800mm800mm和和1000mm1000mm。按管桩的抗弯性能或混凝土有效预压应力。按管桩的抗弯性能或混凝土有效预压应力值分为值分为A A型、型、ABAB型、型、B B型和型和

12、C C型。管桩的抗弯性能应型。管桩的抗弯性能应符合符合5.55.5的规定；的规定；A A型、型、ABAB型、型、B B型和型和C C型管桩的混凝型管桩的混凝土有效预压应力值分别为土有效预压应力值分别为4.0N/mm4.0N/mm2 2、6.0N/mm6.0N/mm2 2、8.0N/mm8.0N/mm2 2和和10.0N/mm10.0N/mm2 2，其计算值应在各自规定值的，其计算值应在各自规定值的5 5范围内。范围内。 20092009版版： 第第3.2.13.2.1条条 管桩按外径分为管桩按外径分为300mm300mm、（350mm350mm）、）、400mm400mm、（、（450mm45

13、0mm）、）、500mm500mm、（550mm550mm）、）、600mm600mm、700mm700mm、800mm800mm、1000mm1000mm、1200mm1200mm、1300mm1300mm、1400mm 1400mm 等规格。等规格。 注：括号内规格为非优选系列，其基本尺寸参见附录注：括号内规格为非优选系列，其基本尺寸参见附录A A。 第第3.2.13.2.1条条 管桩按混凝土有效预压应力值管桩按混凝土有效预压应力值分为分为A A型、型、ABAB型、型、B B型和型和C C型。型。 根据目前我国管桩生产企业的实际情况，直径根据目前我国管桩生产企业的实际情况，直径350mm3

14、50mm、450mm450mm、550mm 550mm 这三种规格的管桩产品目这三种规格的管桩产品目前仅在局部地区使用，且用量较小，可以列入淘前仅在局部地区使用，且用量较小，可以列入淘汰范围，但考虑到仍有一些厂家在生产，为保证汰范围，但考虑到仍有一些厂家在生产，为保证企业的经济利益，因此本次修订将这三种规格的企业的经济利益，因此本次修订将这三种规格的管桩列为非优选系列，以资料性附录的形式放在管桩列为非优选系列，以资料性附录的形式放在标准中，给一段时间过渡，在下一次修订时逐步标准中，给一段时间过渡，在下一次修订时逐步淘汰。另外，为了适应我国经济建设的需要，特淘汰。另外，为了适应我国经济建设的需要

15、，特别是大型港口工程的建设别是大型港口工程的建设, ,直径直径1200mm1200mm、1300mm1300mm、1400mm1400mm的管桩产品已经在港口工程得到广泛使用，的管桩产品已经在港口工程得到广泛使用，使用量越来越大，因此，本次修订时增加了直径使用量越来越大，因此，本次修订时增加了直径1200mm1200mm、1300mm1300mm、1400mm1400mm三种规格。三种规格。 19991999版管桩型号分类采用：版管桩型号分类采用：“按管桩的抗弯性能按管桩的抗弯性能或混凝土有效预压应力值分为或混凝土有效预压应力值分为A A型、型、ABAB型、型、B B型和型和C C型。型。”

16、” 即管桩型号的划分既可以按管桩抗弯性能即管桩型号的划分既可以按管桩抗弯性能来划分，也可以按混凝土有效预压应力计算值划来划分，也可以按混凝土有效预压应力计算值划分，由此造成了目前各地的管桩图集结构配筋差分，由此造成了目前各地的管桩图集结构配筋差异较大，不利于管桩的推广应用。经过异较大，不利于管桩的推广应用。经过1010多年的多年的发展，有关技术已经比较成熟，为了规范结构配发展，有关技术已经比较成熟，为了规范结构配筋，本次修订采用按管桩桩身有效预压应力值判筋，本次修订采用按管桩桩身有效预压应力值判定管桩型号。定管桩型号。 第第3.33.3节节 结构尺寸结构尺寸 （1 1）壁厚）壁厚 199919

17、99版版中只规定了中只规定了PHCPHC和和PCPC管桩的最小壁厚管桩的最小壁厚, ,具体由具体由设计单位根据工程需要在生产中对管桩壁厚加以调设计单位根据工程需要在生产中对管桩壁厚加以调整。标准执行中发现，最小壁厚的规定造成了管桩整。标准执行中发现，最小壁厚的规定造成了管桩壁厚太多，特别是各省市的结构图集不统一，造成壁厚太多，特别是各省市的结构图集不统一，造成不同地区、不同企业在组织生产时非常困难，在产不同地区、不同企业在组织生产时非常困难，在产品的贸易中也很难统一协调，对设计及施工中具体品的贸易中也很难统一协调，对设计及施工中具体参数的确定带来非常不便。因此，本次修订，只给参数的确定带来非常

18、不便。因此，本次修订，只给出了一种或两种大多数厂家和工程中常用的壁厚，出了一种或两种大多数厂家和工程中常用的壁厚，以简化壁厚系列，方便生产和使用。以简化壁厚系列，方便生产和使用。1999版版 2009版版 （2 2）长度）长度 直径直径800mm800mm以上的管桩产品主要用在港口工程中，为以上的管桩产品主要用在港口工程中，为了避免管桩接头直接浸泡在海水中，并保证管桩的了避免管桩接头直接浸泡在海水中，并保证管桩的使用寿命，这就要求单节管桩的长度要有足够长，使用寿命，这就要求单节管桩的长度要有足够长，根据目前的实际情况，绝大多数大直径管桩生产企根据目前的实际情况，绝大多数大直径管桩生产企业生产的

19、管桩，其单节管桩的长度一般多在业生产的管桩，其单节管桩的长度一般多在30 m30 m左左右，甚至更长，因此本次修订，将大直径管桩的单右，甚至更长，因此本次修订，将大直径管桩的单节桩长取为节桩长取为30 m30 m，并加表注：，并加表注：“根据供需双方协议，根据供需双方协议，也可生产其它规格、型号、长度的管桩也可生产其它规格、型号、长度的管桩”，以方便，以方便生产企业和建设工程选用。生产企业和建设工程选用。 另外另外, ,对于小规格的管桩对于小规格的管桩, ,考虑到实际生产、运输和考虑到实际生产、运输和施工中常采用两端钩吊或一端钩吊，由于长径比过施工中常采用两端钩吊或一端钩吊，由于长径比过大大,

20、 ,管桩刚度不够，自重管桩刚度不够，自重会会引起断桩事故，对常用配引起断桩事故，对常用配筋时筋时A A型或型或ABAB型桩的单节桩长另作规定，如型桩的单节桩长另作规定，如400A400A型型和和ABAB型桩不宜超过型桩不宜超过12m,500A12m,500A型桩不宜超过型桩不宜超过14m14m等。等。第第4 4章章 原材料及一般要求原材料及一般要求 第第4.14.1节节 原材料原材料 第第4.1.14.1.1条条 水泥水泥 19991999版版：应采用标号不低于应采用标号不低于525525的硅酸盐水的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐

21、水泥，其质量应分别符合煤灰硅酸盐水泥，其质量应分别符合GB175GB175、GB1344GB1344的规定。的规定。 20092009版版：宜采用强度等级不低于宜采用强度等级不低于42.542.5级的硅级的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥，其质量应符合泥，其质量应符合GB175GB175的规定。的规定。 由于水泥的国家标准已重新进行了修订，由于水泥的国家标准已重新进行了修订，原原GB175GB175和和GB1344GB1344已合并为新的已合并为新的GB175-GB175-20082008，且强度等级的表示方法也已改变，且强度等级的表示方法也已改

22、变，因此，本次修订调整为因此，本次修订调整为“宜采用强度等级宜采用强度等级不低于不低于42.542.5级的硅酸盐水泥、普通硅酸盐级的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥，其质量应符合水泥、矿渣硅酸盐水泥，其质量应符合GB175GB175的规定。的规定。” 第第4.1.24.1.2条条 骨料骨料 第第4.1.2.14.1.2.1款款 细骨料细骨料 19991999版版：细骨料宜采用洁净的天然硬质中粗细骨料宜采用洁净的天然硬质中粗砂，细度模数宜为砂，细度模数宜为2.32.33.43.4，其质量应符合，其质量应符合GB/T14684GB/T14684的规定。的规定。 20092009版版：细骨

23、料宜采用洁净的天然硬质中粗细骨料宜采用洁净的天然硬质中粗砂或人工砂，细度模数宜为砂或人工砂，细度模数宜为2.52.53.23.2，采用，采用人工砂时，细度模数可为人工砂时，细度模数可为2.52.53.53.5，质量应，质量应符合符合GB/T14684GB/T14684的有关规定，且砂的含泥量的有关规定，且砂的含泥量不大于不大于1 1，氯离子含量不大于，氯离子含量不大于0.010.01，硫，硫化物及硫酸盐含量不大于化物及硫酸盐含量不大于0.50.5。 由于过度开采，天然砂资源日益匮乏，人工由于过度开采，天然砂资源日益匮乏，人工砂已经在管桩生产中得到很好的应用，而砂已经在管桩生产中得到很好的应用，

24、而 GB/T 14684-2001GB/T 14684-2001建筑用砂建筑用砂也已将人工也已将人工砂列入，但人工砂的细度模数偏大（通常达砂列入，但人工砂的细度模数偏大（通常达3.23.23.83.8）, ,经管桩生产的实践表明，用人经管桩生产的实践表明，用人工砂制作的管桩也可以满足标准要求。本次工砂制作的管桩也可以满足标准要求。本次修订，增加了对人工砂的细度模数要求，同修订，增加了对人工砂的细度模数要求，同时考虑到管桩产品使用的特殊性，增加了对时考虑到管桩产品使用的特殊性，增加了对砂的必检指标要求，如含泥量、氯离子含量砂的必检指标要求，如含泥量、氯离子含量和硫化物及硫酸盐含量等。和硫化物及硫

25、酸盐含量等。 第第4.1.2.24.1.2.2款款 粗骨料粗骨料 19991999版版：粗骨料应采用碎石，其最大粒径应粗骨料应采用碎石，其最大粒径应不大于不大于25mm25mm，且应不超过钢筋净距的，且应不超过钢筋净距的3/43/4，质，质量应符合量应符合GB/T14685GB/T14685的规定。的规定。 20092009版版：粗骨料宜采用碎石或破碎的卵石，粗骨料宜采用碎石或破碎的卵石，其最大粒径不应大于其最大粒径不应大于25mm25mm，且不得超过钢筋，且不得超过钢筋净距的净距的3/43/4，质量应符合，质量应符合GB/T14685GB/T14685的有关规的有关规定，且石的含泥量不大于定

26、，且石的含泥量不大于0.50.5，硫化物及硫，硫化物及硫酸盐含量不大于酸盐含量不大于0.50.5。 管桩推广应用初期，施工主要是采用锤击法，由管桩推广应用初期，施工主要是采用锤击法，由于碎石表面粗糙，用作混凝土粗骨料有利于集料于碎石表面粗糙，用作混凝土粗骨料有利于集料与水泥砂浆的界面粘结，特别是管桩用高强混凝与水泥砂浆的界面粘结，特别是管桩用高强混凝土，对提高管桩耐打性，降低管桩锤击施工的破土，对提高管桩耐打性，降低管桩锤击施工的破损率有非常大的作用。近几年来静压法施工技术损率有非常大的作用。近几年来静压法施工技术得到飞速发展，与锤击法对管桩桩身混凝土产生得到飞速发展，与锤击法对管桩桩身混凝土

27、产生激烈打击的施工不同，其施工时管桩混凝土的受激烈打击的施工不同，其施工时管桩混凝土的受力是一个静态的过程。另外，近年来用鹅卵石经力是一个静态的过程。另外，近年来用鹅卵石经破碎加工制成的碎卵石在建筑工程中得到很多使破碎加工制成的碎卵石在建筑工程中得到很多使用，碎卵石与卵石相比，其集料的表面特征要有用，碎卵石与卵石相比，其集料的表面特征要有利于集料与砂浆的粘结，当然与碎石相比，粘结利于集料与砂浆的粘结，当然与碎石相比，粘结性能要差一些。性能要差一些。 19991999版版中规定只能使用碎石，排除了卵石的中规定只能使用碎石，排除了卵石的使用，本次修订将使用，本次修订将“应采用碎石应采用碎石”改为改

28、为“宜宜采用碎石或破碎的卵石采用碎石或破碎的卵石”，扩大了粗骨料的，扩大了粗骨料的选用范围，有利于节约资源选用范围，有利于节约资源。 随着管桩应用范围和地域的不断扩大，对管随着管桩应用范围和地域的不断扩大，对管桩的耐久性要求越来越高，考虑到耐久性及桩的耐久性要求越来越高，考虑到耐久性及一些特殊工程的要求，这次修订增加了一些特殊工程的要求，这次修订增加了“4.1.2.34.1.2.3 对对于于有抗冻、抗渗或其他特殊要有抗冻、抗渗或其他特殊要求的管桩求的管桩，其，其所使用的骨料所使用的骨料应符合相关标准应符合相关标准的的有关规定有关规定”。（。（定性要求定性要求）第第4.1.34.1.3条条 钢材

29、钢材第第4.1.3.14.1.3.1款款 预应力钢筋预应力钢筋19991999版版：预应力钢筋应采用预应力混凝土用预应力钢筋应采用预应力混凝土用钢棒、预应力混凝土用钢丝，其质量应分别钢棒、预应力混凝土用钢丝，其质量应分别符合符合YB/T111YB/T111、GB/T5223GB/T5223的规定。的规定。20092009版版：预应力钢筋应采用预应力混凝土用预应力钢筋应采用预应力混凝土用钢棒，其质量应符合钢棒，其质量应符合GB/T5223.3GB/T5223.3中低松弛螺中低松弛螺旋槽钢棒的规定，且抗拉强度不小于旋槽钢棒的规定，且抗拉强度不小于1420MPa1420MPa、规定非比例延伸强度不小

30、于、规定非比例延伸强度不小于1280MPa1280MPa，断后伸长率应大于，断后伸长率应大于GB/T5223.3-GB/T5223.3-20052005表表3 3中延性中延性3535级的规定要求。级的规定要求。 根据我国管桩生产企业目前的实际情况，管桩的根据我国管桩生产企业目前的实际情况，管桩的预应力钢筋已全部采用预应力混凝土用钢棒（预应力钢筋已全部采用预应力混凝土用钢棒（俗俗称称PC PC 钢棒），因此，本次修订取消了预应力混凝钢棒），因此，本次修订取消了预应力混凝土用钢丝。另外土用钢丝。另外PC PC 钢棒的原行业标准钢棒的原行业标准YB/T111-YB/T111-19971997也已被也

31、已被GB/T5223.3-2005GB/T5223.3-2005替代。由于管桩为替代。由于管桩为预应力制品，其使用的预应力钢筋要有良好的延预应力制品，其使用的预应力钢筋要有良好的延伸率，但原伸率，但原YB/T111-1997YB/T111-1997和现行标准和现行标准GB/T5223.3-2005GB/T5223.3-2005中延性中延性2525级级钢材的断后伸长率规钢材的断后伸长率规定为定为5 5是偏低的。管桩采用蒸汽养护特别是高压是偏低的。管桩采用蒸汽养护特别是高压高温蒸汽养护高温蒸汽养护, ,在高碱环境下对钢材的应力松弛及在高碱环境下对钢材的应力松弛及对钢材的应力腐蚀是很大的，将使管桩常

32、压蒸汽对钢材的应力腐蚀是很大的，将使管桩常压蒸汽养护后的伸长率大大降低。因此，本次修订时规养护后的伸长率大大降低。因此，本次修订时规定钢材的断后伸长率应大于定钢材的断后伸长率应大于GB/T5223.3-2005GB/T5223.3-2005表表3 3中延性中延性3535级的规定要求。级的规定要求。 钢棒的力学性能：钢棒的力学性能： 管桩常用管桩常用PCB7.112.6142035LHG， 其抗拉强度其抗拉强度Rm1420MPa， 规定非比例延伸强度（屈服强度）规定非比例延伸强度（屈服强度）Rp0.21280MPa， 对对35级延性级别的，伸长特性之断后伸长级延性级别的，伸长特性之断后伸长率率A

33、7.0%； 对低松弛螺旋槽钢棒（对低松弛螺旋槽钢棒（PCB-L-HG）在初始）在初始应力为公称抗拉强度应力为公称抗拉强度70%，1000h试验条件试验条件下，最大松弛值下，最大松弛值2.0 %。第第4.1.3.24.1.3.2款款 螺旋筋螺旋筋19991999版版：螺旋筋宜采用低碳冷拔低碳钢丝、螺旋筋宜采用低碳冷拔低碳钢丝、低碳钢热轧圆盘条，其质量应分别符合低碳钢热轧圆盘条，其质量应分别符合GB50204GB50204、 GB/T701GB/T701的规定。的规定。20092009版版：螺旋筋宜采用低碳钢热轧圆盘条、螺旋筋宜采用低碳钢热轧圆盘条、混凝土制品用冷拔低碳钢丝，其质量应分混凝土制品用

34、冷拔低碳钢丝，其质量应分别符合别符合GB/T701GB/T701、 JC/T540JC/T540的有关规定。的有关规定。 原冷拔低碳钢丝已被GB50204淘汰，本次修订采用JC/T540混凝土制品用冷拔低碳钢丝替代。由于螺旋筋在管桩结构中不仅起构造筋的作用，使用时还承担抵抗水平力的作用，因此，对于有抗水平力或抗震要求的管桩，螺旋筋建议采用低碳钢热轧圆盘条。第第4.1.3.34.1.3.3款款 端部锚固钢筋端部锚固钢筋19991999版版：端部锚固钢筋、架力圈宜采用低碳端部锚固钢筋、架力圈宜采用低碳钢热轧圆盘条或钢筋混凝土用热轧带肋钢筋，钢热轧圆盘条或钢筋混凝土用热轧带肋钢筋，其质量应分别符合其

35、质量应分别符合GB/T701GB/T701、GB1499GB1499的规定。的规定。20092009版版：管桩一般可不设端部锚固钢筋，当管桩一般可不设端部锚固钢筋，当需要设置端部锚固钢筋时，锚固钢筋宜采用需要设置端部锚固钢筋时，锚固钢筋宜采用低碳钢热轧圆盘条或钢筋混凝土用热轧带肋低碳钢热轧圆盘条或钢筋混凝土用热轧带肋钢筋，其质量应分别符合钢筋，其质量应分别符合GB/T701GB/T701、GB1499.2GB1499.2的规定。的规定。 由于管桩的预应力钢筋全部采用预应力混凝土用由于管桩的预应力钢筋全部采用预应力混凝土用钢棒，骨架成型采用滚焊机自动焊接，架力圈已钢棒，骨架成型采用滚焊机自动焊接

36、，架力圈已无存在的必要性，实际生产中也早已将其淘汰，无存在的必要性，实际生产中也早已将其淘汰，本次修订取消了对架力圈的要求。本次修订取消了对架力圈的要求。 管桩在锤击施工时，端部锚固钢筋对桩身混凝土管桩在锤击施工时，端部锚固钢筋对桩身混凝土会起破坏作用，尤其是倾斜的锚固钢筋。对于只会起破坏作用，尤其是倾斜的锚固钢筋。对于只用作承压桩的管桩，端部锚固钢筋无实际意义，用作承压桩的管桩，端部锚固钢筋无实际意义，实际生产中大多已不设端部锚固钢筋。但对于抗实际生产中大多已不设端部锚固钢筋。但对于抗拔桩来说，端部锚固钢筋的作用不可缺或，因此，拔桩来说，端部锚固钢筋的作用不可缺或，因此，应根据实际工程情况确

37、定是否需要设置端部锚固应根据实际工程情况确定是否需要设置端部锚固钢筋，设置端部锚固钢筋时，锚固钢筋必需与端钢筋，设置端部锚固钢筋时，锚固钢筋必需与端板垂直并与管桩轴线平行。板垂直并与管桩轴线平行。第第4.1.3.44.1.3.4条条 端板端板、桩套箍、桩套箍19991999版版：端板、桩套箍宜采用端板、桩套箍宜采用Q235Q235，其质量，其质量应符合应符合GB/T700 GB/T700 的规定。的规定。 20092009版版：端板性能应符合端板性能应符合JC/T947JC/T947的规定，材的规定，材质应采用质应采用Q235B,Q235B,其厚度不得小于表其厚度不得小于表2 2的规定。的规定

38、。桩套箍材质的性能应符合桩套箍材质的性能应符合GB/T700 GB/T700 中中Q235Q235的的规定。规定。 端板的材质和厚度是影响焊接质量和管桩耐端板的材质和厚度是影响焊接质量和管桩耐久性的两大关键问题，行业标准久性的两大关键问题，行业标准JC/T 947-JC/T 947-20052005先张法预应力混凝土管桩用端板先张法预应力混凝土管桩用端板虽虽然对端板中的五大元素含量和力学性能指标然对端板中的五大元素含量和力学性能指标作出了规定，但对端板的厚度却没有提出要作出了规定，但对端板的厚度却没有提出要求，而建设部门对结构用钢材的要求是必须求，而建设部门对结构用钢材的要求是必须达到达到Q2

39、35BQ235B材质的要求，因此，为了规范端材质的要求，因此，为了规范端板的生产和使用，本次修订对端板的材质和板的生产和使用，本次修订对端板的材质和厚度作了明确规定：厚度作了明确规定：“端板性能应符合端板性能应符合JC/T947JC/T947的规定，材质应采用的规定，材质应采用Q235BQ235B，其厚度，其厚度不得小于表不得小于表2 2的规定的规定”。 标准中最小厚度按标准中最小厚度按Q235BQ235B材质要求计算，并材质要求计算，并且按所采用钢棒的直径分别规定。且按所采用钢棒的直径分别规定。对于抗拔对于抗拔桩，端板厚度应根据工程情况确定桩，端板厚度应根据工程情况确定；直径大直径大于于80

40、0mm800mm的管桩，其端板厚度应进行验算确的管桩，其端板厚度应进行验算确定；对于用在特殊环境下的管桩，端板的厚定；对于用在特殊环境下的管桩，端板的厚度还应符合相应规范或要求。度还应符合相应规范或要求。第第4.1.64.1.6条条 掺合料掺合料19991999版版：掺合料不得对管桩产生有害影响，适用掺合料不得对管桩产生有害影响，适用前必须进行试验验证。前必须进行试验验证。20092009版版： 4.1.6.1 4.1.6.1 掺合料宜采用硅砂粉、矿渣微粉、粉煤掺合料宜采用硅砂粉、矿渣微粉、粉煤灰或硅灰等，硅砂粉的质量应符合灰或硅灰等，硅砂粉的质量应符合JC/T950-2005JC/T950-

41、2005中表中表1 1的有关规定，矿渣微粉的质量不低于的有关规定，矿渣微粉的质量不低于GB/T18046-2008GB/T18046-2008表表1 1中中S95S95级的有关规定，粉煤灰级的有关规定，粉煤灰的质量不低于的质量不低于GB/T1596-2005GB/T1596-2005中中级级F F类的有关规类的有关规定，硅灰的质量应符合定，硅灰的质量应符合GB/T18736-2002GB/T18736-2002中表中表1 1的有的有关规定。关规定。 4.1.6.2 4.1.6.2 当采用其他品种的掺合料时当采用其他品种的掺合料时, ,应通过试验应通过试验鉴定鉴定, ,确认符合管桩混凝土质量要求

42、时确认符合管桩混凝土质量要求时, ,方可使用。方可使用。 目前管桩生产中常用的掺合料有：硅砂粉、目前管桩生产中常用的掺合料有：硅砂粉、矿渣微粉、粉煤灰、硅灰，这四种材料均有矿渣微粉、粉煤灰、硅灰，这四种材料均有相关的标准，但标准中规定的有些条款并不相关的标准，但标准中规定的有些条款并不完全适用管桩，因此本次修订对硅砂粉、矿完全适用管桩，因此本次修订对硅砂粉、矿渣微粉、粉煤灰、硅灰的质量提出了相应要渣微粉、粉煤灰、硅灰的质量提出了相应要求。另外，为了促进技术进步，对于其它品求。另外，为了促进技术进步，对于其它品种的掺合料，仍要求通过试验鉴定，确认符种的掺合料，仍要求通过试验鉴定，确认符合管桩混凝

43、土质量要求的才可使用合管桩混凝土质量要求的才可使用。 第第4.24.2节节 一般要求一般要求 第第4.2.1.14.2.1.1款款 钢筋长度的相对误差钢筋长度的相对误差 19991999版版：钢筋应清除油污，不应有局部弯曲，钢筋应清除油污，不应有局部弯曲，端面应平整。单根管桩同束钢筋中，下料长端面应平整。单根管桩同束钢筋中，下料长度的相对差值应不大于度的相对差值应不大于L/5000L/5000。 20092009版版：钢筋应清除油污，切断前应保持平钢筋应清除油污，切断前应保持平直，不应有局部弯曲，切断后端面应平整。直，不应有局部弯曲，切断后端面应平整。同根管桩中钢筋长度的相对差值：长度小于同根

44、管桩中钢筋长度的相对差值：长度小于等于等于15m15m时不得大于时不得大于1.5mm1.5mm，长度大于，长度大于15m15m时不时不得大于得大于2mm2mm。 由于本次修订增加了大规格、单根桩长超过由于本次修订增加了大规格、单根桩长超过15m15m的管桩，的管桩，19991999版版中规定的中规定的“单根管桩同单根管桩同束钢筋中下料长度的相对差值应不大于束钢筋中下料长度的相对差值应不大于L/5000” L/5000” 对长管桩而言就明显太松了，再对长管桩而言就明显太松了，再者，目前管桩生产企业基本上采用高精度钢者，目前管桩生产企业基本上采用高精度钢筋定长切断机，钢筋的切断精度已得到保证，筋定

45、长切断机，钢筋的切断精度已得到保证，因此，本次修订将同根管桩中钢筋长度的相因此，本次修订将同根管桩中钢筋长度的相对差值按管桩长度分别规定误差值：对差值按管桩长度分别规定误差值：“长度长度小于等于小于等于15m15m时不得大于时不得大于1.5mm1.5mm，长度大于，长度大于15m15m时不得大于时不得大于2mm”2mm”。 第第4.2.24.2.2条条 钢筋骨架钢筋骨架 第第4.2.2.14.2.2.1款款 预应力钢筋的配筋预应力钢筋的配筋 19991999版版：预应力钢筋应沿其分布圆周均匀配预应力钢筋应沿其分布圆周均匀配置，最小配筋率不低于置，最小配筋率不低于0.40.4，并不得少于六，并不

46、得少于六根。根。 20092009版版：预应力钢筋应沿其分布圆周均匀配预应力钢筋应沿其分布圆周均匀配置，最小配筋率不得低于置，最小配筋率不得低于0.40.4，并不得少于，并不得少于6 6根，间距允许偏差为根，间距允许偏差为5mm5mm。预应力钢筋最。预应力钢筋最小配筋面积应符合表小配筋面积应符合表1 1中的规定。中的规定。 注：与预应力钢筋最小配筋面积对应的结构配筋见附录注：与预应力钢筋最小配筋面积对应的结构配筋见附录B B。 由于本次修订采用按管桩桩身有效预应力值判定管由于本次修订采用按管桩桩身有效预应力值判定管桩型号，在桩型号，在19991999版版“最小配筋率不得低于最小配筋率不得低于0

47、.40.4，并不得少于并不得少于6 6根根”的前提下，为了统一结构配筋和的前提下，为了统一结构配筋和计算，预防偷工减料，除了在附录中给出了有效预计算，预防偷工减料，除了在附录中给出了有效预应力值的计算方法外，按有效预应力值和抗弯性能应力值的计算方法外，按有效预应力值和抗弯性能指标计算出了每种规格管桩预应力钢筋的最小配筋指标计算出了每种规格管桩预应力钢筋的最小配筋面积理论值，并结合实际生产的可操作性，优化后面积理论值，并结合实际生产的可操作性，优化后, ,在表在表1 1中列出了中列出了“预应力钢筋的最小配筋面积预应力钢筋的最小配筋面积”（PHCPHC桩桩的的实际应用值），根据预应力钢筋最小配实际

48、应用值），根据预应力钢筋最小配筋面积，在标准的附录筋面积，在标准的附录B B（规范性附录）中提供（规范性附录）中提供了与预应力钢筋最小配筋面积对应的管桩结构配了与预应力钢筋最小配筋面积对应的管桩结构配筋，筋，以方便生产以方便生产。 需要特别指出的是，最小配筋面积是公称直径和需要特别指出的是，最小配筋面积是公称直径和公称面积计算的，若采用直径负偏差的钢棒，其公称面积计算的，若采用直径负偏差的钢棒，其截面积将减小，同时混凝土有效预压应力值也将截面积将减小，同时混凝土有效预压应力值也将降低，因此，实际生产时，应杜绝使用直径负偏降低，因此，实际生产时，应杜绝使用直径负偏差的钢棒。差的钢棒。 第第4.2

49、.2.24.2.2.2款款 螺旋筋的配置螺旋筋的配置19991999版版：螺旋筋的直径应根据管桩规格而确螺旋筋的直径应根据管桩规格而确定定。管桩两端螺旋筋的长度范围。管桩两端螺旋筋的长度范围100010001500mm1500mm，螺距范围在，螺距范围在40400mm0mm。 20092009版版: :螺旋筋的直径不应小于表螺旋筋的直径不应小于表3 3的规定。管的规定。管桩两端桩两端2000mm2000mm范围内螺旋筋的螺距为范围内螺旋筋的螺距为45mm45mm，其，其余部分螺旋筋的螺距为余部分螺旋筋的螺距为80mm80mm。螺距允许偏差为。螺距允许偏差为5mm5mm。 螺旋筋在管桩结构中不仅

50、起构造筋的作用，使用时螺旋筋在管桩结构中不仅起构造筋的作用，使用时还承担抵抗水平力的作用，因此，螺旋筋的直径和还承担抵抗水平力的作用，因此，螺旋筋的直径和螺距对管桩的抗水平力性能（抗剪性能）至关重要，螺距对管桩的抗水平力性能（抗剪性能）至关重要，在目前对建筑物要求使用寿命在目前对建筑物要求使用寿命100100年及重视桩身抗年及重视桩身抗水平力能力的背景下，水平力能力的背景下，19991999版版规定的规定的“螺距最螺距最大不超过大不超过110mm110mm。管桩两端螺旋筋的长度范围。管桩两端螺旋筋的长度范围100010001500mm1500mm，螺距范围在，螺距范围在404060mm60mm

51、。螺旋筋的螺。螺旋筋的螺距偏差不得超过距偏差不得超过10mm”10mm”要求已经松了，但在实际要求已经松了，但在实际生产中，有些管桩生产企业为了追求利益最大化，生产中，有些管桩生产企业为了追求利益最大化，降低所谓的生产成本，随意增大螺旋筋的螺距，螺降低所谓的生产成本，随意增大螺旋筋的螺距，螺距有的扩大到距有的扩大到200mm200mm，严重影响了管桩的使用寿命！，严重影响了管桩的使用寿命！日本标准日本标准JISA5373JISA5373：20042004规定螺旋筋的螺距最大不规定螺旋筋的螺距最大不超过超过110mm110mm，但厂家实际生产采用，但厂家实际生产采用8080100mm100mm，

52、且严，且严格执行标准。格执行标准。 本着提高管桩的使用寿命、增强管桩抵抗水平力的本着提高管桩的使用寿命、增强管桩抵抗水平力的能力，本次修订对螺旋筋的螺距提出了严格要求，能力，本次修订对螺旋筋的螺距提出了严格要求，规定为：规定为：“管桩两端管桩两端2000mm2000mm范围内螺旋筋的螺距为范围内螺旋筋的螺距为45mm45mm，其余部分螺旋筋的螺距为，其余部分螺旋筋的螺距为80mm80mm。螺距允许偏。螺距允许偏差为差为5mm5mm。”。另外，在实际生产中应严格限制。另外，在实际生产中应严格限制直径为负偏差的螺旋筋的使用，螺旋筋的直径不得直径为负偏差的螺旋筋的使用，螺旋筋的直径不得小于第小于第4

53、.2.2.24.2.2.2款款表表3 3的规定。的规定。 本次修订取消了架力圈，因此，架力圈的偏差等要本次修订取消了架力圈，因此，架力圈的偏差等要求（求（ 19991999版的版的4.2.2.34.2.2.3和和4.2.2.44.2.2.4款款）同时取消。）同时取消。 由于接头端板已有行业标准由于接头端板已有行业标准JC/T 947JC/T 947先张法预应先张法预应力混凝土管桩用端板力混凝土管桩用端板，端板的尺寸偏差等要求在，端板的尺寸偏差等要求在JC/T 947JC/T 947中有规定，对接头和桩身的要求在管桩的中有规定，对接头和桩身的要求在管桩的外观和尺寸偏差中作规定，因此，外观和尺寸偏

54、差中作规定，因此，将将19991999版版的的4.2.34.2.3条接头内容条接头内容取消。取消。第第4.2.34.2.3条条 抗剪性能抗剪性能（新增新增）20092009版版：管桩的抗剪性能要求及试验方法见附录管桩的抗剪性能要求及试验方法见附录C C。 目前，管桩已在全国绝大部分省市区得到广泛应目前，管桩已在全国绝大部分省市区得到广泛应用用, ,其中不乏高等级抗震设防地区，其中不乏高等级抗震设防地区，20082008年年5 5月月1212日四川汶川发生日四川汶川发生8 8级大地震后，国家有关部门对级大地震后，国家有关部门对GB50011-2001GB50011-2001建筑抗震设计规范建筑抗

55、震设计规范的进行了修的进行了修订，建筑物对抗震的要求越来越高，而原标准中订，建筑物对抗震的要求越来越高，而原标准中对管桩的抗剪性能指标没有规定，设计人员在进对管桩的抗剪性能指标没有规定，设计人员在进行桩身抗水平力设计时缺乏依据，使管桩的使用行桩身抗水平力设计时缺乏依据，使管桩的使用受到限制，本次修订增加了管桩抗剪性能要求及受到限制，本次修订增加了管桩抗剪性能要求及其试验方法，供有关人员参考选用。需要说明的其试验方法，供有关人员参考选用。需要说明的是，标准中给出的抗剪性能是管桩在纯剪切作用是，标准中给出的抗剪性能是管桩在纯剪切作用下的抗剪能力，与实际使用中承受的剪力有所不下的抗剪能力，与实际使用

56、中承受的剪力有所不同，设计人员在选用时还应根据实际地质情况进同，设计人员在选用时还应根据实际地质情况进行验算。行验算。 另外，鉴于管桩竖向承载力高、抗剪能力较另外，鉴于管桩竖向承载力高、抗剪能力较差的特点，对于有抗拔或抗剪要求的基础，差的特点，对于有抗拔或抗剪要求的基础，设计人员在进行桩基设计时，应尽量采用直设计人员在进行桩基设计时，应尽量采用直径较大、壁厚较厚、径较大、壁厚较厚、ABAB型及其以上型号的管型及其以上型号的管桩，或进行合理配桩（如下部采用桩，或进行合理配桩（如下部采用A A型，中型，中间采用间采用ABAB型，最上面一节采用型，最上面一节采用B B型或型或C C型等），型等），在

57、满足抗拔或抗剪要求的前提下，合理降低在满足抗拔或抗剪要求的前提下，合理降低建造成本。建造成本。 第第4.2.44.2.4条条 耐久性耐久性（新增新增） 20092009版版：对于有特殊要求及腐蚀、冻融环境下的管对于有特殊要求及腐蚀、冻融环境下的管桩，应对其原材料、混凝土配合比和生产工艺等相桩，应对其原材料、混凝土配合比和生产工艺等相关技术进行控制，并按设计要求对混凝土保护层等关技术进行控制，并按设计要求对混凝土保护层等采取相应措施。采取相应措施。 混凝土的耐久性是目前全世界都在研究的一个重要混凝土的耐久性是目前全世界都在研究的一个重要课题，管桩在高盐高碱和冻融地区使用已成为现实，课题，管桩在高

58、盐高碱和冻融地区使用已成为现实，但如何使管桩在高盐高碱和冻融环境下发挥其承载但如何使管桩在高盐高碱和冻融环境下发挥其承载力高的特长，并且使用寿命要长，与管桩的生产力高的特长，并且使用寿命要长，与管桩的生产（包括其组分）、施工等因素有关，由于涉及的面（包括其组分）、施工等因素有关，由于涉及的面较广，因此本次修订对管桩的耐久性提出了定性的较广，因此本次修订对管桩的耐久性提出了定性的要求，定量部分详见有关管桩的工艺规程和施工规要求，定量部分详见有关管桩的工艺规程和施工规程。程。第第5 5章章 技术要求技术要求 第第5.1.25.1.2条条 混凝土强度等级混凝土强度等级 19991999版版：预应力混

59、凝土管桩用混凝土强度等级不得预应力混凝土管桩用混凝土强度等级不得低于低于C50C50，预应力高强混凝土管桩用混凝土强度等级，预应力高强混凝土管桩用混凝土强度等级不得低于不得低于C80C80。 20092009版版：预应力混凝土管桩用混凝土强度等级不得预应力混凝土管桩用混凝土强度等级不得低于低于C60C60，预应力高强混凝土管桩用混凝土强度等级，预应力高强混凝土管桩用混凝土强度等级不得低于不得低于C80C80。 随着管桩生产技术的发展，混凝土制作强度等级为随着管桩生产技术的发展，混凝土制作强度等级为C60C60已经不是一个难题，实际生产中，已经不是一个难题，实际生产中，PCPC桩混凝土的桩混凝土

60、的设计控制强度均已达到设计控制强度均已达到C60C60以上，因此，本次修订将以上，因此，本次修订将预应力混凝土管桩用混凝土强度等级调整为预应力混凝土管桩用混凝土强度等级调整为C60C60。 第第5.1.35.1.3条条 混凝土放张强度混凝土放张强度19991999版版：放张预应力钢筋时，预应力混放张预应力钢筋时，预应力混凝土管桩的混凝土抗压强度不得低于凝土管桩的混凝土抗压强度不得低于35MPa35MPa，预应力高强混凝土管桩的混凝，预应力高强混凝土管桩的混凝土抗压强度不得低于土抗压强度不得低于40MPa40MPa。20092009版版：预应力钢筋放张时，管桩的混预应力钢筋放张时，管桩的混凝土抗
