北城丽景临时用电方案

1、 . 北 城 丽 景 D栋工程施工现场临时用电施工方案一.工程概况本工程为瀚恩物业发展开发的瀚恩第五大道暨北城中央居住区B地块北城丽景D#楼,位于市壁山县,北临环城路,东邻壁渝路，D#楼地上33层，地下1层。总建筑面积26610.7m² ，建筑高度为99.80米，垂直运输采用QTZ63塔机1台。二.编制依据1.施工总平面布置图。2.建筑施工检查评分标准JGJ5999 。3.施工现场临时用电安全技术规JGJ462005。4.建筑工程施工现场供用电安全规GB50194-93。三. 施工现场临时用电方案1. 临时用电方案部署1.1临时用电管理责任分工临时用电管理责任人： 1.2临时用电总体

2、计划施工供电由供电部门提供，电源采用专用配电房供电。现场总配电屏一个，设置630A隔离开关1个,400A空开3个,200A空开4个,供机具设备所用。380V(100A)电表1个,100A空开1个,供办公生活区。施工现场设置动力回路7个，配有30mA漏电保护器二级动力配电箱7个。施工现场动力回路采用BXF3×90+2*50mm2橡导电缆埋地与架空敷设至各级动力箱。塔机1个回路，施工电梯1个回路，钢筋加工房1个回路，主楼用电回路1个，均采用BXF-3×35+2×16mm2铜芯橡导电缆埋地敷设至各动力配电箱。模板堆场1个回路，基础开挖用电2个回路，采用BXF-3

3、5;50+2×25mm2铜芯橡导电缆线穿管埋地敷设至各动力配电箱。照明系统分为2个回路，办公区1个回路，库房与生活区1个回路，采用BV-3×25+2×16mm2铜芯线架空和沿墙穿管敷设。安装屏、箱、机具设备等均采取可靠的重复接地。2.机械设备总负荷计算2-1.配电房基础施工设备负荷用量：设备名称数量单位功率（KW）合计功率（KW）备注空压机218.537塔 吊13030断铁机22.24.4弯铁机32.26.6砼输送泵19595砼搅拌机11010电焊机222（KVA）44电渣压力焊机250（KVA）100振动机31.54.5木工机械3412潜水泵339水钻机151.

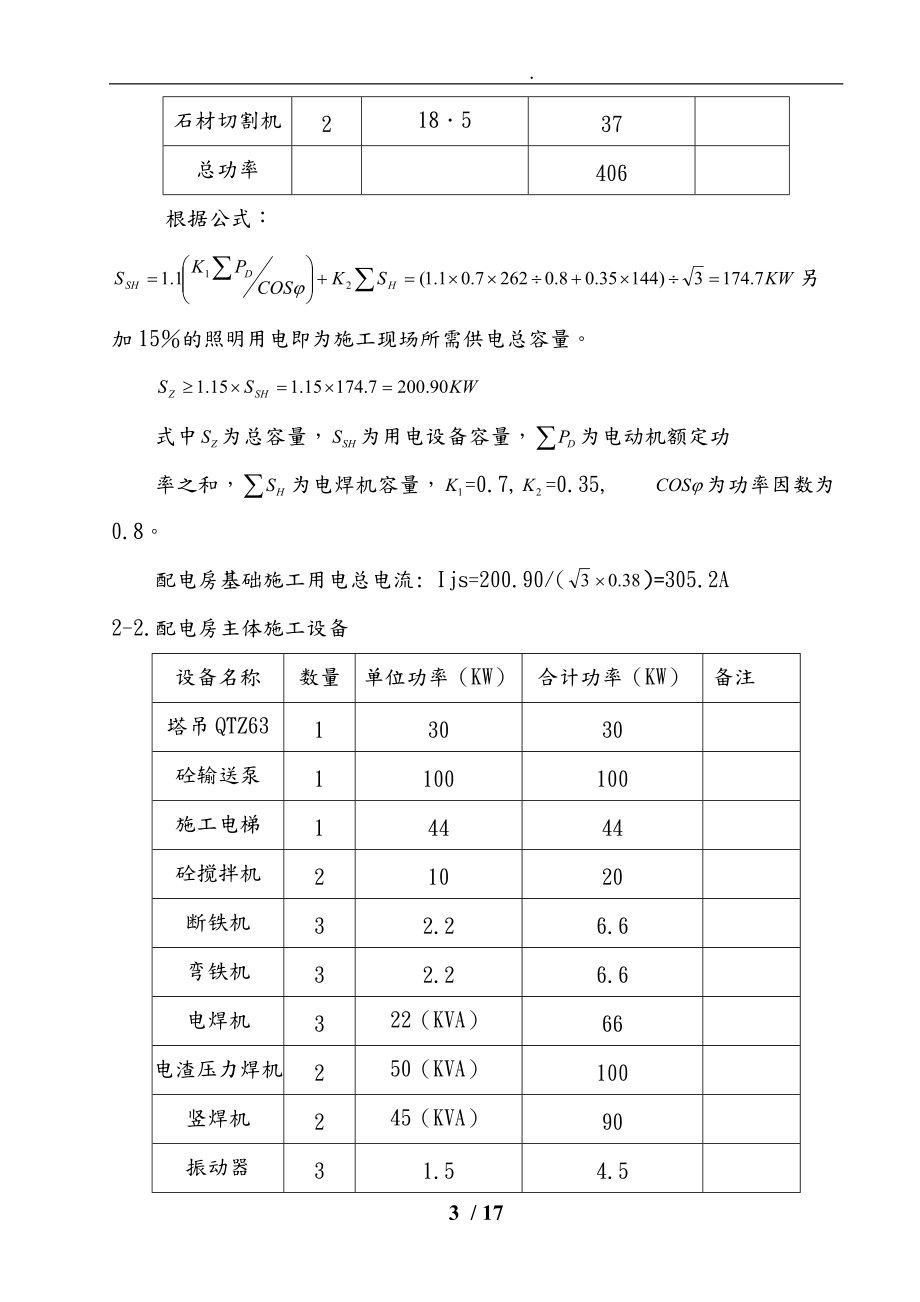

4、116.5石材切割机218537总功率406根据公式：另加15的照明用电即为施工现场所需供电总容量。式中为总容量，为用电设备容量，为电动机额定功率之和，为电焊机容量，=0.7,=0.35, 为功率因数为0.8。配电房基础施工用电总电流: Ijs=200.90/()=305.2A2-2.配电房主体施工设备设备名称数量单位功率（KW）合计功率（KW）备注塔吊QTZ6313030砼输送泵1100100施工电梯14444砼搅拌机21020断铁机32.26.6弯铁机32.26.6电焊机322（KVA）66电渣压力焊机250（KVA）100竖焊机245（KVA）90振动器31.54.5木工机械44.518

5、其它机械40总功率525.7根据公式：另加15的照明用电即为施工现场所需供电总容量。式中为总容量，为用电设备容量，为动机额定功率之和，为电焊机容量，=0.7,=0.35, 为功率因数为0.8。配电房主体施工用电总电流: Ijs=231.8/()=352.2A 3.临时施工用电箱、线设计根据JGJ46-2005临时施工用电规与JGJ59-99建筑施工检查评分标准的要求，配电箱采用专用铁质配电箱，配备铜排接地、接零端子，根据三级配电二级保护，由总配电屏引出5个动力回路至现场。1、2、3、4、5配电箱为二级配电箱，所有配电箱电缆分别穿管，沿地和架空敷设箱各设置总隔离开关，总漏保后，出线与末端开关箱连

6、接，形成可靠的二级保护。基础挖孔、打井用行灯变压器36V，用低压、防爆灯照明，按照规要求，实行“一机一闸”“一箱一漏”，箱安装隔离开关和漏电保护器，控制一台用电设备，漏电保护器选用其额定漏电动作时间小于0.1S，漏电动作电流应不大于30mA,在潮湿和有腐蚀介质场所，漏电动作电流不大于15mA,质量可靠的漏电保护器。配电箱所有金属外壳可靠接地，防雷防尘，配电箱设置门锁。配电箱、开关箱中导线的进出线口全部设在箱体的下底面，进出线加护套分路成束，并做防水弯，与箱体不直接磨擦，箱各用电回路用途标志清楚，接地线采用黄、绿双色线，配电箱设在有足够空间、干燥通风与常温场所。配电箱、动力用电和施工照明用电分路

7、设置，不得混用，配电箱采用落地式箱。现场临时生活照明由配电屏100A开关，用铜芯线、瓷瓶（碟式）固定，BV3×25+2×16引至照明总开关，漏电保护器引出至库房、宿舍、食堂、厕所、开水房等照明，照明BV-42和BV-2.52铜芯线室外穿PVC管，在墙上固定，其高度大于2.4米，灯头固定高度不小于2.4米。3.1.配电屏安装要求和方法第一：配电屏必须安装在专用的配电室，屏前应留有足够的通道，配电设备的裸导电部分，离地不应低于2.42米，低于2.42米时，应加装护网（装在屏外的护网除外），网状遮拦可采用网孔不大于20×20毫米的铁丝网，铁丝网至裸导体的距离不应小于22

8、5毫米，无孔板式遮拦可采用铁板或绝缘板，无孔板至裸导体的距离不应小于155毫米。配电板与金属遮拦必须接地。第二：配电屏单列安装时，操作通道净宽不应小于1.5米，维修通道不应小于1米。要求通道净高不得低于1.9米。第三：配电屏试验调整，应由当地供电部门许可的单位进行。试验标准物价表应符合国家规和当地供电部门的规定。送电运行验收均应按电力部门与其他有关规定执行。配电室配备MFZ8型贮压式干粉灭火器。3.2.电器安装三级配电二级保护网络设置原则。一级配电箱二级分配电箱（漏电保护器）三级用电开关箱（漏电保护器）图例(三)工地配电箱设置要求1）一级配电箱2） 二级配电箱3） 末级开关箱4）照明配电箱5）

9、、根据公式，配电房各支路用电总容量、总电流、1支路配电箱，砼输送泵100KVA。 1支路配电箱总电流Ijs=121.0/()=183.85A 总空开采用200A、2#支路配电箱，闪光对焊机1台100W，断铁机3台3KW，弯曲机3台3KW。2支路配电箱总电流Ijs=87.78/()=133.50A 总空开采用160A、3支路配电箱，QTZ63塔机30 KW 嘀灯照明10.5KW另加照明5为三支路总容量。3#支路配电箱总电流Ijs=43.47/()=66.05A 总空开采用100A、4#支路配电箱，木工机具4.5KW，共3台，电焊机15 KW 共2台，振动器1.5 KW 共2台，潜水泵4 KW共2

10、台。另加照明10为三支路总量。 4#支路配电箱总电流Ijs=41.20/()=62.60A 总空开采用100A、5支路配电箱，竖焊机45KW共2台,木工机机3KW共3台，振动机1.5KW共3台，电焊机1台22KVA。5支路配电箱总电流Ijs=59.50/()=90.40A 总空开采用160A3.3.三级配电箱的设置与施工照明用电的要求本工程的所有施工用三级箱由现场需要进行设置，但所有三级箱均采用 “一机一闸、一漏一箱”进行电力控制。动力和照明在二级箱处分开设置，三级箱处严禁动力、照明用电混合使用。本工程的临设照明用电采用铜芯线沿墙配瓷夹、瓷瓶、线槽明敷；施工现场照明用电在地面以下的均采用36V

11、以下安全电压进行供电，在地面上的照明用电采用三芯线电力电缆进行供电，以达到用电安全、可靠。3.4.各条主干线线路的导线选择主干线路均采用电线杆架空明敷，导线选用500V铜芯绝缘线，导线的大小根据施工设备用电量确定，并平衡供电各相线的负荷，待施工布线时计算用电负荷后确定。各支线线路根据现场实际情况选用500V铜芯线穿管明敷或选用橡导铜芯电力电缆敷设。二级配电箱的设置根据用电设备的位置而定，以满足施工需要。3.5.线路维护由专业电工工长期全面检查，闸刀盖、空开壳、插座有损坏，要立即更换，对漏电保护器定期试验检查，保证电器设备安全可靠，不允许其他任何人私自乱拉乱接，违章操作。各用电设备的金属外壳必须

12、做好单独接地，塔吊的接地线必须与建筑接地，用焊接工艺相连接。3.6.临时线路施工技术措施与要求a.为了保证工地用电设备的可靠供电，工地线路应尽可能地架设在道路或临时建筑一侧，不得妨碍工地上繁忙的作业和交通。b.现场供电架空线路的敷设可采用沿墙明敷和电杆敷设，不得架设在树木、脚手架上。沿墙敷设的支架或瓷瓶应固定牢固。瓷瓶间距不得小于25cm。排列要对称均匀。埋设紧固件前应先将所凿孔洞水淋湿，然后用水泥灰浆填充。若是角钢支架，可用膨胀螺栓紧固。电杆架设线路时，电杆的质量要符合要求，若用木杆，则必须经过防腐处理。杆长一般为69米，埋深按杆长的1/6计算。杆基须加固，横担与电杆保持垂直。c.电缆敷设时

13、，沿墙、沿支架固定，要垂直或超过450倾斜的敷设部分，应每隔2米有一个固定卡件。水平敷设的直线段，除两端各有一个固定点外，中间应每隔1米有一个固定点；在转弯前后应各有一个固定点；在电缆中间接头盒两侧各设一个固定点。固定件根据现场的不同情况采用各种支架或卡件，可用木螺丝或膨胀螺栓固定。电缆敷设中不准单独使用中性线，必须采用五芯电缆，在人行道或车道下面埋设电缆，必须穿用钢管作保护管。若架设，则其安装高度应大于3.0m，以便于车辆进出。在电缆中间连接头或终端头的制作中，应防止灰尘或土砂等杂物进入电缆的连接处。凡受潮的电缆端头不准接入中间接头或终端头。制作电缆中间头或终端头应避免受潮。电缆芯线应作出明

14、显的相色标志。d.线路维护：定期定人对线路进行全线巡察，主要检查电缆、导线是否遭受机械损伤，是否受了外界环境的影响，是否影响建筑施工，线路是否过载、过压等现象。线路一旦出了故障，必须立即检修。保证工程施工进度。四.施工现场安全用电技术措施1.施工现场临时用电必须严格执行JGJ5999标准。2.必须严格执行停电检修操作安全规，切不可在未弄清是否有电的情况下盲目开始操作。没有持有安全操作证的非正式电工，禁止独立参加线路的检修操作。检修时人体必须与（包括与建筑物）隔绝；操作时人体任何两个部位，不准同时接触任何两个或两个以上接线桩，或两根与以上芯线，或同相位的上下两个桩头。3.所有电气设备的金属外壳均

15、应接地。对电气设备进行定期检查，特别是节日前和两季要全面进行检查，发现温升过高或绝缘下降时，就与时查明原因，消除故障。避免火灾和触电、短路等事故。4.必须带电作业时，要由专业电工按操作顺序进行操作。坚决消除误操作、带负荷拉闸和未拆除临时接地线合闸等事故。5.凡是容易被人碰到的电气设备，如配电屏，配电箱（板）等，周围应设围栏，并悬挂警告牌。6.不可在户外电线上搁放东西，或用铁丝扎住电线。7.按“三相五线制”的原则，所有移动式电动机械和手持式电动工具的外壳均应保护接地，如单相用电设备应用保护零线将外壳保护接地。所使用的导线应是绝缘的橡皮软线，其绝缘电阻大于0.5M。8.配电屏的中性点直接接地，同时

16、配电装置还须设漏电保护器，采用三级供电二级保护的原则进行配设。9.空气开关与保险丝的切断必须正常，不允许改用较粗的保险丝或铜线代替。五、安全维护1.项目安全员、电工工长、现场维护电工，每月两次对现场施工用电线路与设备严格巡查，并做好巡查记录、整改时间记录并做好资料。2.现场维护电工每天必须对现场施工用电线路与设备进行巡视，发现问时处理更换，并做好施工用电日记。六、施工现场用电劳动保护措施1、用电管理：1) 临时用电必须按“施工现场临时用电职业健康安全技术规JGJ46-2005”编制用电施工组织设计制定职业健康安全用电技术措施和电气防火措施。2）临时用电工程图纸必须单独由电气工程技术人员绘制，经

17、技术负责人审批后作为临时施工的依据。3）临时用电施工组织设计的容和步骤：现场勘探，确定电源进线总配电箱（柜），分配电箱的位置与线路走向。进行负荷计算，选择导线截面和电器的类型、规格。绘制电气平面图，立面图和接线系统图。制定职业健康安全用电技术措施和电气防火措施。4）施工现场临时用电职业健康安全技术档案：临时用电施工组织设计与修改施工组织设计的全部资料。技术交底资料。临时用电工程检查验收表。接地电阻测定记录。定期检（复）查表（工地每月，公司每季进行一次）。电工维修工作记录。5）安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。2、电工：1）电工必须经过专

18、业与职业健康安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。2）电工应掌握用电职业健康安全基本知识和所有设备性能。3）上岗前按规定穿戴好个人防护用品。4)停用设备应拉闸断电，锁好开关箱。5)负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。6)移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。7)按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题与时处理，并做好检查和维修记录。8)应懂得触电急救常识和电器灭火常识。七、职业健康安全距离与外电防护外电线路：指施工现场临时用电线路以外的任何电力线路。不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料与其他杂物。职业健康安全距离：在建工程（包括脚手架）的外侧与架空线路之间的最小职业健康安全距离1kv 不小于4m，110kv 不小于6m，3520kv 不小于8m。架空导线最大弧垂与施工现场地面最小距离4.0m 与机
