施工现场机械设备检查技术规程

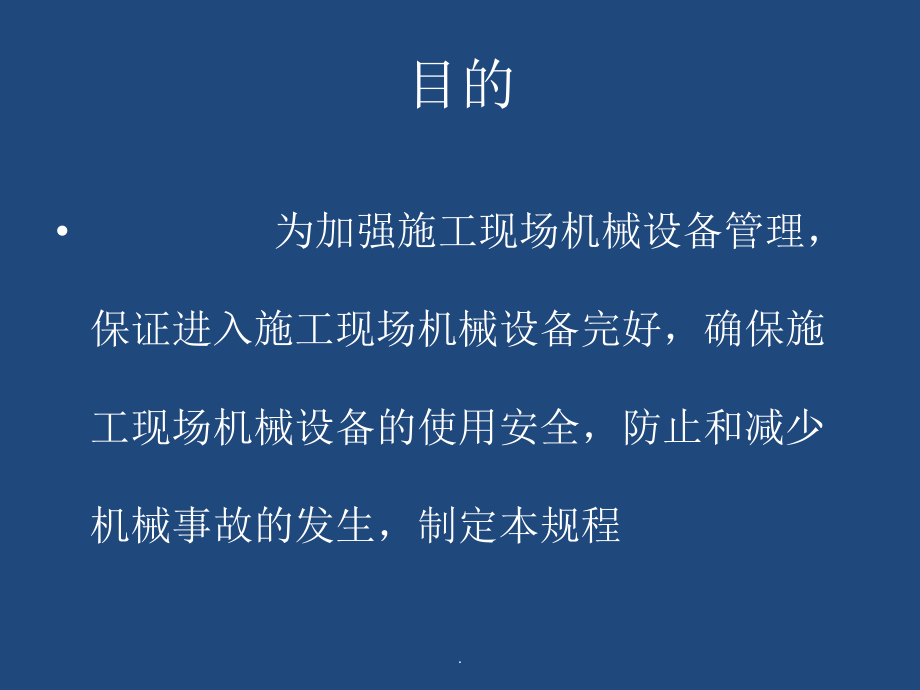

1、.施工现场机械设备检查技术规程一一 规程概述规程概述二二 机械伤害类型、原因及管理机械伤害类型、原因及管理三三 机械设备检查技术规程机械设备检查技术规程四四 施工机具使用中应注意事项施工机具使用中应注意事项五五 案例分析案例分析.一 规程概述时间目的适用范围内容.时 间 2008-08-11 发布 2008-12-01 实施.目的 为加强施工现场机械设备管理，保证进入施工现场机械设备完好，确保施工现场机械设备的使用安全，防止和减少机械事故的发生，制定本规程.适用范围 本规程适用于新建、改建和扩建的工业与民用建筑及市政基础设施施工现场使用的机械设备检查。.内容 1.总则；2.术语；3.动力设备及

2、低压配电系统；4.土方及筑路机械；5.桩工机械；6.起重机械与垂直运输机械；7.混凝土机械；8.焊接机械；9.钢筋加工机械；10.木工机械及其他机械；11.装修机械；12.掘进机械. 二 机械伤害类型、原因及管理 1 1 机械伤害类型机械伤害类型 2机械伤害事故原因 3预防机械设备事故的预防机械设备事故的安全管理安全管理.机械伤害类型机械伤害类型 (1)物体打击 (2)车辆伤害 (3)机械伤害 (4)起重伤害 (5)触电 (6)灼烫 (7)火灾伤害 (8)高处坠落 (9)爆炸、 (10)中毒和窒息 (11) 其他伤害.机械伤害事故原因1 1 人的不安全行为人的不安全行为 1)违章操作、维修 2

3、)操作人员野蛮操作 3)忽视使用或佩戴劳保用品2 2 物的不安全状态物的不安全状态 1)质量、技术、性能上的缺陷 2)设备设施、工具、附件有缺陷 3)设备日常维护、保养不到位 4)生产作业环境缺陷.预防机械设备事故的预防机械设备事故的安全管理安全管理1.1.尽量减少人的不安全行为尽量减少人的不安全行为1)持证上岗2)宣传、教育交底、培训、监督检查 3)使用或佩戴劳保用品2.2.杜绝物的不安全状态杜绝物的不安全状态 1 1） 机械设备的采购机械设备的采购 2 2） 机械设备的进场验收机械设备的进场验收 3 3） 机械设备的使用、维护和保养机械设备的使用、维护和保养4 4） 机械设备的检查机械设备

4、的检查5 5） 设备发生异常情况的处置设备发生异常情况的处置6 6） 严格执行机械设备的淘汰制度严格执行机械设备的淘汰制度7 7） 做好记录做好记录.机械设备的采购机械设备的采购 机械设备必须是合法的生产厂家生产，有出厂合格证，产品外观完好无缺、不变形，安全保护装置齐全。凡不符合设备的完好性、安全性、合格性、合法性这四项要求的，坚决拒绝购买使用。.机械设备的进场验收机械设备的进场验收 项目经理部对进入施工现场的机械设备的性能、环保要求、安全装置和操作人员的资质进行审验，不符合要求的机械和人员不得进入施工现场。 设备安装完成、调试后,由项目经理部组织设备安装单位及相关人员共同验收，填写验收记录表

5、，合格后办理验收手续，方可投入使用。.机械设备的使用、维护和保养机械设备的使用、维护和保养 项目部应制定设备维护和保养计划，通过对施工机械进行大修、检查、维护、保养，以保证施工机械始终处于良好运行状态。 .机械设备的检查机械设备的检查 施工企业制定的安全检查制度，应对检查方式、方法、时间、内容、隐患整改、处置、复查验收等工作程序作出具体规定。对查出的安全隐患应采取定人、定时间、定措施的原则及时进行整改。对存在重大安全隐患、较大环境污染的施工机械必须立即停止使用，整改完毕后方可投入使用。.设备发生异常情况的处置设备发生异常情况的处置 设备发生异常情况时，操作人员应立即向项目经理部领导汇报。发生重

6、大异常情况时， 项目经理应尽快向公司工程管理部报告，并采取相应措施进行处置。.严格执行机械设备的淘汰制度严格执行机械设备的淘汰制度 机械设备已无维修价值、维修后不能满足正常安全使用的应淘汰。.记录记录 1建筑施工安全检查标准JGJ59-99中规定的有关记录 2 相关的施工验收记录 3 隐患整改通知单 4 施工机械设备、设施台帐 5 设备、设施修理/购置申请单 .三三 机械设备检查技术规程机械设备检查技术规程 1 强制性条文 2 临时用电 3 机械设备重点检查内容机械设备重点检查内容 4 4 焊接机械检查技术规程.强制性条文 1 1 每台用电设备应有各自专用的开关箱，严禁每台用电设备应有各自专用

7、的开关箱，严禁用同一个开关箱直接控制用同一个开关箱直接控制2 2台及台及2 2 台以上用电台以上用电设备（含插座）设备（含插座） 2 2 开关箱中必须安装漏电保护器，且应装设在开关箱中必须安装漏电保护器，且应装设在靠近负荷的一侧，额定漏电动作电流不应大于靠近负荷的一侧，额定漏电动作电流不应大于30mA30mA，额定漏电动作时间不应大于，额定漏电动作时间不应大于0.1s0.1s；潮湿；潮湿或腐蚀场所应采用防溅型产品，其额定漏电动或腐蚀场所应采用防溅型产品，其额定漏电动作电流不应大于作电流不应大于15mA15mA，额定漏电动作时间不应，额定漏电动作时间不应大于大于0.1s0.1s。 3 3 严禁使

8、用未安装减压器的氧气瓶。严禁使用未安装减压器的氧气瓶。 .强制性条文 4 4发电机组电源必须与外电线路电源连锁，发电机组电源必须与外电线路电源连锁，严禁与外电线路并列运行；当严禁与外电线路并列运行；当2 2 台及台及2 2 台台以上发电机组并列运行时，必须装设同步以上发电机组并列运行时，必须装设同步装置，并应在机组同步后再向负载供电。装置，并应在机组同步后再向负载供电。 5 5施工现场临时用电的电力系统严禁利用大施工现场临时用电的电力系统严禁利用大地和动力设备金属结构体作相线或工作零地和动力设备金属结构体作相线或工作零线。线。 6 6用电设备的保护地线或保护零线应并联接用电设备的保护地线或保护

9、零线应并联接地，严禁串联接地或接零。地，严禁串联接地或接零。.临时用电施工现场临时用电，要严格按照规范要求: 采用TN-S三项五线制系统， 实行三级配电两级保护， 做到“一机、一闸、一漏、一箱”.TNS系统接线.TNS系统接线.三级配电两级保护 三级配电是指总配电箱、分配电箱、开关箱。 两级保护是指：总配电箱和开关箱装漏电保护。 .“一机、一闸、一漏、一箱”.配电室（房）应符合下列规定 1 成列的配电柜和控制柜两端应与重复接地线及保护零线作电气连接； 2 配电柜应装设电源隔离开关，以及短路、过载、漏电保护器；电源隔离开关分断时应有明显可见分断点；电器设置应符合下列要求：.1）当总路设置总漏电保

10、护器时，还应装设总路、分路隔离开关和总路、分路断路器或总路、分路熔断器；2）当所设总漏电保护器同时具备短路过载漏电保护功能时总路上不应再设断路器或熔断器；3）隔离开关应设置于电源进线端，采用分断时应具有可见分断点，并应能同时断开电源所有极的隔离电器；.4）熔断器应选用具有可靠灭弧分断功能产品5）总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。 6）配电室（房）的照明应分别设置正常照明和事故照明；.7) 配电柜正面的操作通道宽度：单列布置或双列背对背布置不应小于1.5m；双列面对面布置不应小于2m；后面的维护通道宽度：单列布置或双列面对面布置不应小于0.8m；双列背对背

11、布置不应小于1.5m；侧面的维护通道宽度不应小于1m；配电室的顶棚与地面的距离不应低于3m。.接地系统应符合下列规定 1 在施工现场专用变压器供电的TNS 接零保护系统中，电气设备的金属外壳应与保护零线连接；保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器侧零线处引出； 2 当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致；.3 TN 系统中的保护零线除应在配电室或总配电箱处作重复接地外，还应在配电系统的中间处和末端处作重复接地；重复接地电阻值不应大于10；在工作接地电阻允许达到10的电力系统中，重复接地等效电阻值不应大于10；不应将单独敷设

12、的工作零线作重复接地；4 每一接地装置的接地线应采用2 根及以上导体，在不同点与接地体作电气连接。不应采用铝导体作接地体或地下接地线；垂直接地电阻宜采用角钢、钢管或光面圆钢，不应采用螺纹钢，工作接地电阻不应大于4；接地也可利用自然接地体，但应保证其电气连接和热稳定；.5 保护地线或保护零线应采用焊接、压接、螺栓连接或其他可靠方法连接，不应缠绕或钩挂；6 保护地线或保护零线应采用绝缘导线；配电装置和电动机械相连接的PE线应采用截面不小于2.5mm2 的绝缘多股铜线；手持式电动工具的PE 线应采用截面不小于1.5mm2 的绝缘多股铜线；7 作防雷接地机械上的电气设备，所连接的PE 线应同时作重复接

13、地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，接地电阻应符合重复接地电阻值的要求。.开关箱应符合下列定 1 开关箱与分配箱的距离不应超过30m，与其控制的固定式用电设备的水平距离不宜超过3m，且安装在干燥、通风及常温场所；周围应有足够2 人同时工作的空间和通道，不应堆放任何妨碍操作、维修的物品；不应有灌木、杂草； 2 开关箱应装设端正、牢固；固定式开关箱的中心点与地面的垂直距离应为1.41.6m；移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.81.6m。.临时用电安全技术档案 1 用电组织设计的安全资料 2 修改用电组织设计的资料 3 用电

14、技术交底资料 4 用电工程检查验收表 5 电气设备的试、检验凭单和调试记录 6 接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表 7 定期检（复）查表 8 电工安装、巡检、维修、拆除工作记录.3 机械设备重点检查内容机械设备重点检查内容 1 1基础基础 2 2电气系统电气系统 3 3金属结构金属结构： 4 4传动系统传动系统 5 5安全防护系统安全防护系统 6 6操作系统操作系统 7 7润滑系统润滑系统 8 8液压系统等液压系统等.基础基础 大中型机械应有良好的设备基础，地基承载力应能承受工作荷载和振动荷载，其场地周边应有良好的排水条件。保证机械的安装应坚实稳固，保持水平位置。.电气系统电

15、气系统1）符合施工现场临时用电安全技术规范JGJ46的有关规定。2）电气管线排列应整齐，连接卡固应牢靠，电线电缆应按规定配置，绝缘性能应良好，不应有损伤、老化、裸露。3）电控装置反应应灵敏；熔断器配置应合理、正确；各电器仪表指示数据应准确，绝缘应良好。4）漏电保护器参数应匹配，安装应正确，动作应灵敏可靠。5）电气开关、按钮、接触器等电气元器件动作应灵敏，操作应可靠。6）电气箱安装应牢固，门锁应完好，并有防雨防潮措施。7）各种电控元件、指示灯、警示灯及报警装置工作应有效。.金属结构金属结构 1） 金属结构不应有开焊、裂纹。 2）零部件应完整，随机附件应齐全。 3） 外观应清洁，不应有油垢和锈蚀。

16、 4） 机身不应有破损、断裂及变形。 5）各部连接螺栓应紧固牢靠，不应有缺损、不应松动。.传动系统传动系统 1） 传动系统运转应平稳，不应有异常冲击、振动、爬行、窜动、噪声、超温、超压； 2 ）传动机构运转应平稳，不应有异响，传动齿轮及花键轴不应有断齿、啃齿、裂纹及表面脱落； 3） 传动皮带数量应齐全，不应有破损、断裂，松紧度应适宜。.安全防护系统安全防护系统 安全防护装置及限位应齐全、灵敏可靠，防护罩、板安装应牢固，不应破损。.操作系统操作系统 操作系统应灵敏可靠，各仪表指示数据应准确。.润滑系统润滑系统 润滑系统工作应有效，油路应畅通，润滑应良好；各润滑部位及零件不应严重拉毛、磨损、碰伤；

17、润滑油型号、油质及油量应符合说明书的要求。. 四四 施工机具使用中应注意事项施工机具使用中应注意事项 1 1 焊接机械焊接机械 2 2 钢筋加工机械钢筋加工机械 3 3 手持电动工具手持电动工具4 4 木工机械木工机械.焊接机械焊接机械 （1）防止电弧光辐射对人体的危害：作业时应穿防护服、绝缘鞋，戴电焊手套、防护面罩、护目镜等防护用品。 （2 2）防止金属飞溅，焊条头造成的灼伤和火灾）防止金属飞溅，焊条头造成的灼伤和火灾；当作业面下方有易燃易爆物等危险存在时，应设监护人员并配备灭火器材。并对不可移动的可燃物进行处理。 （3）防止有害气体、粉尘中毒，重视除尘和通风； （4）防止焊接承压容器而引起

18、的爆炸；.（5）防止高空坠落，要有安全措施；（6）防止触电事故，做好绝缘防护。要加装二次防触电保护装置，由于交流电焊机的空载电压可达到50V一90V，是不安全的，发生伤人事故也相当严重。为防止此类事故发生，所以按GBI023588规定了除在一次侧加装漏电保护器外，还应有二次侧也加装防触电保护装置。此装置可以把空载电压降到35V一24V以下，因此完全能防止触电事故的发生。.案例12009年5月9日广州歌剧院在建工程火灾事故.案例2.案例案例3 3.钢筋加工机械钢筋加工机械 1、使用调直机应加一根长度为1左右的钢管，被调直的钢筋应先穿过钢管，再穿入导向管和调直筒，防止钢筋尾头弹出伤人； 2、使用切

19、断机时应握紧钢筋，冲切刀片向后退时，将钢筋送入刀口，切短料应用钳子送料，以防伤人； 3、使用弯曲机弯曲钢筋时，必须先将钢筋调直，加工较长的钢筋，应派专人扶稳钢筋；扶钢筋者与操作者动作协调一致，不得任意拉拽； 4、使用钢筋冷拉设备时，应将冷拉作业区进行围挡防护，严禁人员穿越作业区；卷扬机的作业位置应与拉伸钢筋方向成垂直，防止钢筋拉断时伤人；.使用手持电动工具应注意事项使用手持电动工具应注意事项 1、工具使用前，应经专职电工检验接线是否正确，防止零线与相线错接造成事故。 2、长期搁置不用或受潮的工具在使用前，应由电工测量绝缘阻值是否符合要求。 3、工具自带的软电缆或软线不得接长，当电源与作业场所距离较远时，应采用移动电箱解决。 4、工具原有的插头不得随意拆除或改换，严禁不用插头直接将电线的金属丝插入插座。 5、发现工具外壳，手柄破裂，应停止使用，进行更换。 6、非专职人员不得擅自拆卸和修理工具。.手持电动工具手持电动工具 7、手持式工具的旋转部件应有防护装置； 8、作业人员按规定穿戴绝缘防护用品； 9、电源处必须装漏电保护器。 潮湿场所应使用II类或III类工具。如果使用I类工具，必须装设额定漏电动作电流不大于15毫安、动作时间不大于01秒的漏电保护器。 在狭窄场所如锅炉、金属容器、管道内等工作时应使用III类工具。如果使用II类工
