ANSYS应用 第2例工作平面的应用实例—相交圆柱体

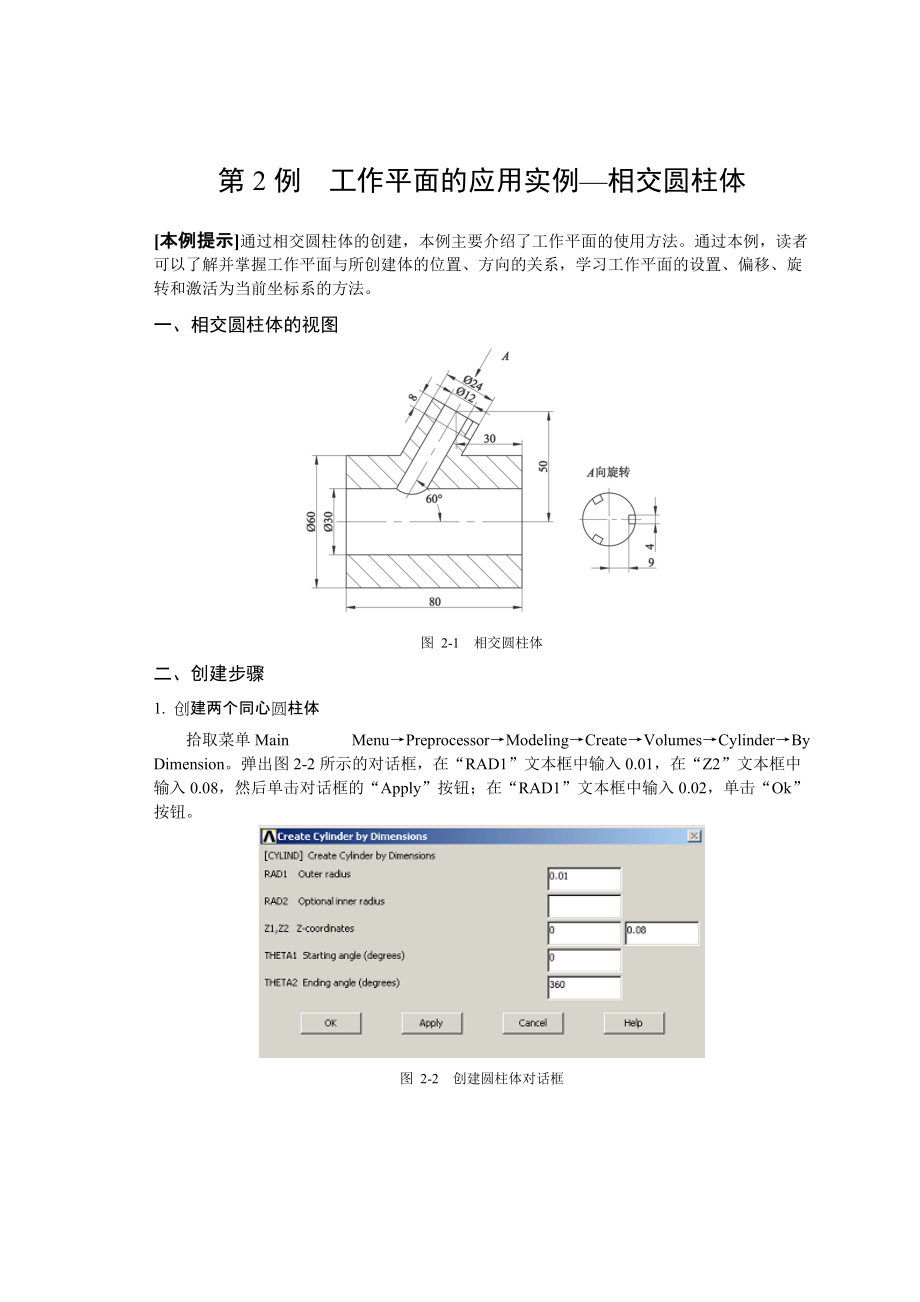

1、 第2例 工作平面的应用实例相交圆柱体 15第2例 工作平面的应用实例相交圆柱体图 2-1 相交圆柱体本例提示通过相交圆柱体的创建，本例主要介绍了工作平面的使用方法。通过本例，读者可以了解并掌握工作平面与所创建体的位置、方向的关系，学习工作平面的设置、偏移、旋转和激活为当前坐标系的方法。一、相交圆柱体的视图二、创建步骤1. 创建两个同心圆柱体图 2-2 创建圆柱体对话框拾取菜单Main MenuPreprocessorModelingCreateVolumesCylinderBy Dimension。弹出图2-2所示的对话框，在“RAD1”文本框中输入0.01，在“Z2”文本框中输入0.08，

2、然后单击对话框的“Apply”按钮；在“RAD1”文本框中输入0.02，单击“Ok”按钮。2. 改变视点拾取菜单Utility MenuPlotCtrlsPan Zoom Rotate。在弹出的图2-3所示的对话框中，单击“Iso”按钮。该状态下，视点在（1，1，1）处，相当于等轴侧图。图 2-3 平移、缩放、旋转对话框图 2-4 平移、旋转工作平面对话框3. 显示体号拾取菜单Utility MenuPlotCtrlsNumbering。弹出图1-6所示的对话框，将体号打开，单击“Ok” 按钮。4. 偏移、旋转工作平面拾取菜单Utility MenuWorkPlaneOffset WP by

3、Increment。弹出图2-4所示的对话框，在“X,Y,Z Offsets”文本框中输入0,0.04,0.03，在“XY,YZ,ZX Angles”文本框中输入0,60，单击“Ok” 按钮。于是，将工作平面从缺省位置偏移到了一个新的位置，偏移增量为（0,0.04,0.03），同时将WY-WZ平面绕WX轴逆时针旋转了60。5. 创建两个同心圆柱体拾取菜单Main MenuPreprocessorModelingCreateVolumesCylinderBy Dimension。弹出图2-2所示的对话框，在“RAD1”文本框中输入0.012，在“Z2”文本框中输入0.045，然后单击对话框的“A

4、pply”按钮；在“RAD1”文本框中输入0.006，单击“Ok”按钮。新的两个同心圆柱体和原来的两个同心圆柱体呈相交状态，可见由“By Dimension”命令创建的圆柱体的方向、位置完全由工作平面的方向、位置所决定。6. 作布尔减运算形成内孔。拾取菜单Main MenuPreprocessorModelingOperateBooleansSubtractVolumes。弹出拾取对话框，拾取半径为0.02和0.012的两个圆柱体，然后单击拾取对话框的“Ok”按钮；再次弹出拾取对话框，拾取半径为0.01和0.006的两个圆柱体，然后单击拾取对话框的“Ok”按钮。图 2-5 多个实体对话框在拾取

5、圆柱体过程中，会弹出图2-5所示的对话框，这是由于半径为0.02和0.01两个圆柱体、半径为0.012和0.006的两个圆柱体的热点（即显示其体号的点）分别重合，在热点处拾取时，可能拾取的是两个圆柱体中的任意一个。而究竟是哪个实体被选中，可以从图2-5所示的对话框的说明中了解（本例是体3）；或者根据拾取前后实体是否改变颜色来确定，如果实体颜色发生了变化则该实体被选中。如果需要的体未被选中，可以单击拾取图2-5所示的对话框的“Prev”或“Next”按钮改变选择。7. 重画图形拾取菜单Utility MenuPlotReplot。8. 创建块图 2-6 创建块对话框拾取菜单Main MenuPr

6、eprocessorModelingCreateVolumesBlockBy Dimension。弹出图2-6所示的对话框，在“X1,X2”文本框中分别输入-0.002,0.002，在“Y1,Y2”文本框中分别输入-0.013,-0.009，在“Z1,Z2”文本框中分别输入0,0.008，然后单击对话框的 “Ok”按钮。图 2-7 工作平面设置对话框图 2-8 复制体对话框9. 改变工作平面的坐标系为极坐标系拾取菜单Utility MenuWorkPlaneWP Settings。弹出图2-7所示的对话框，选中“Polar”。于是工作平面上的坐标系（二维）就被改变为极坐标系，工作平面坐标系（三

7、维）被改变为圆柱坐标系。10. 激活工作平面坐标系拾取菜单Utility MenuWorkPlaneChange Active CS toWorking Plane。11. 复制块拾取菜单Main MenuPreprocessorModelingCopyVolumes。弹出拾取窗口，拾取前面创建的块，单击“Ok” 按钮；随后弹出图2-8所示的对话框，在“ITIME”文本框中输入3，在“DY”文本框中输入120，单击“Ok” 按钮。12. 作布尔减运算拾取菜单Main MenuPreprocessorModelingOperateBooleansSubtractVolumes。弹出拾取对话框，拾

8、取半径较小的圆柱体，然后单击拾取对话框的“Ok”按钮；再次弹出拾取对话框，拾取刚刚创建的3个块，然后单击拾取对话框的“Ok”按钮。13. 重画图形拾取菜单Utility MenuPlotReplot。14. 旋转工作平面拾取菜单Utility MenuWorkPlaneOffset WP by Increment。弹出图2-4所示的对话框，在“XY,YZ,ZX Angles”文本框中输入0,0,90，单击“Ok” 按钮。15. 划分模型将两个空心圆柱体分别划分成两部分。拾取菜单Main MenuPreprocessorModelingOperateBooleansDivideVolu by W

9、orkPlane。弹出拾取对话框，拾取其“Pick All”按钮。16. 重画图形拾取菜单Utility MenuPlotReplot。17. 删除实体拾取菜单Main MenuPreprocessorModelingDeleteVolumes and Below。弹出拾取对话框，拾取两个空心圆柱体的各一半，单击“Ok” 按钮。18. 作布尔加运算将两个体求和，形成一个整体。拾取菜单Main MenuPreprocessorModelingOperateBooleansAddVolumes。弹出拾取对话框，拾取其“Pick All”按钮。19. 重画图形图 2-9 创建出的体拾取菜单Utili

10、ty MenuPlotReplot。创建出的体如图2-9所示。14. 观察模型拾取菜单Utility MenuPlotCtrlsPan Zoom Rotate。三、命令流：/PREP7CYLIND,0.015,0,0,0.08,0,360CYLIND,0.03,0,0,0.08,0,360/VIEW,1,1,1,1 /PNUM,VOLU,1WPOFF,0,0.05,0.03WPROT,0,60 CYLIND,0.012,0,0,0.055,0,360CYLIND,0.006,0,0,0.055,0,360VSEL,S,2,3,1CM,VV1,VOLUVSEL,INVECM,VV2,VOLUVSEL,ALLVSBV,VV1,VV2BLOCK,-0.002,0.002,-0.013
