阀门检修技术方案

1、精选优质文档-倾情为你奉上重庆华峰化工有限公司热电联合装置阀门检修技术方案 包头市万峰机电设备安装有限责任公司二0一四年一月二十一日1.检修工程概况及工程量重庆华峰化工有限公司本次检修阀门为热电联合装置中的DN300闸阀7台；DN250闸阀2台，压力为5.3Mpa，温度480,均需要在线研磨，检修工期控制在48小时内完成，工期紧，任务重。2. 施工组织及人员安排 由于此次施工作业任务重且时间紧，将安排技术高，经验丰富的检修人员10人参加阀门的在线研磨和检修作业，5人为1组，进行轮班作业，对小组进行分工，实行包工包量制，对自行负责的阀门控制检修质量。具体人员及施工负责人按以下要求分级、分责进行施

2、工（1）所有参加人员经过三级安全考试合格，持证上岗。（2）施工负责人必须有同类工程施工经验。（3）开工前作业人员应熟悉本次更换的阀门的性能、结构特征等，认真阅读本检修技术方案，并经技术员技术交底。（4）施工负责人负责检修任务的下达，并通过合理调配人员，保证劳动力满足施工要求，同时控制好施工工期，保证在48小时内完成施工任务。对施工过程进行质量控制，做好施工的技术交底及质量记录。（5）作业所需工、机具和仪器、仪表：工器具名称数量工器具名称数量榔 头5把十字起1套塞 尺2把尖嘴钳5把游标卡尺3把平锉刀3套活扳手3套压力表6块电动试压泵1台阀门试压台1个其他辅助材料若干研磨材料若干3.施工检查和质量

3、验收（1）施工工期按甲方要求48小时内完成；（2）施工内容、程序及要求阀门检修流程方框图：对需检修阀门现场清点 阀门检查（外观、操作、解体检查）阀门研磨严密性试验不合格合格阀门验收阀门安装甲方验收4.阀门检修工艺及要求（1）对所修阀门先进行外观检查：查阀体是否有砂眼、裂纹、气孔、夹渣等缺陷。如有缺陷，应作好记录，然后再采用补焊、打磨、研磨等处理方法对需检修的阀门进行检修，由于业主要求在线研磨，且时间紧，因此对需检修的阀门先初步进行外观检查， 解体 抽芯 清除阀体内渣质，再用专用研磨器具先行对阀座密封面进行研磨，先粗研再精研；对抽出的阀芯进行清洁，然后放置研磨台上进行研磨，当阀座和阀芯均研磨合格

4、后，再进行组装配套研磨，直至所检修阀门达到工艺要求（不再有渗漏且能保证压力），经由施工负责人确认后可回装。（2）对回装完毕后的阀门进行操作检查：将阀门全开全关操作几次，记录下阀杆行程。如开关不灵或时松时紧，则应查明原因并进行修复。6. 质量要求及验收阀门质量通病通常有盘根泄漏，阀盖、法兰泄漏；阀门开关费力。为确保阀门的检修质量、消除质量通病，特制定如下措施：（1）严格过程控制，建立质量奖惩条例。（2）检修安装过程中，应注意保护好阀门的铭牌。（3）经检修回装后的阀门，施工单位先自行通过用红丹粉涂抹密封面，使阀座阀芯密闭，查看密封线闭合情况，确定研磨质量。（6）经检修回装后的阀门，须向业主单位提交

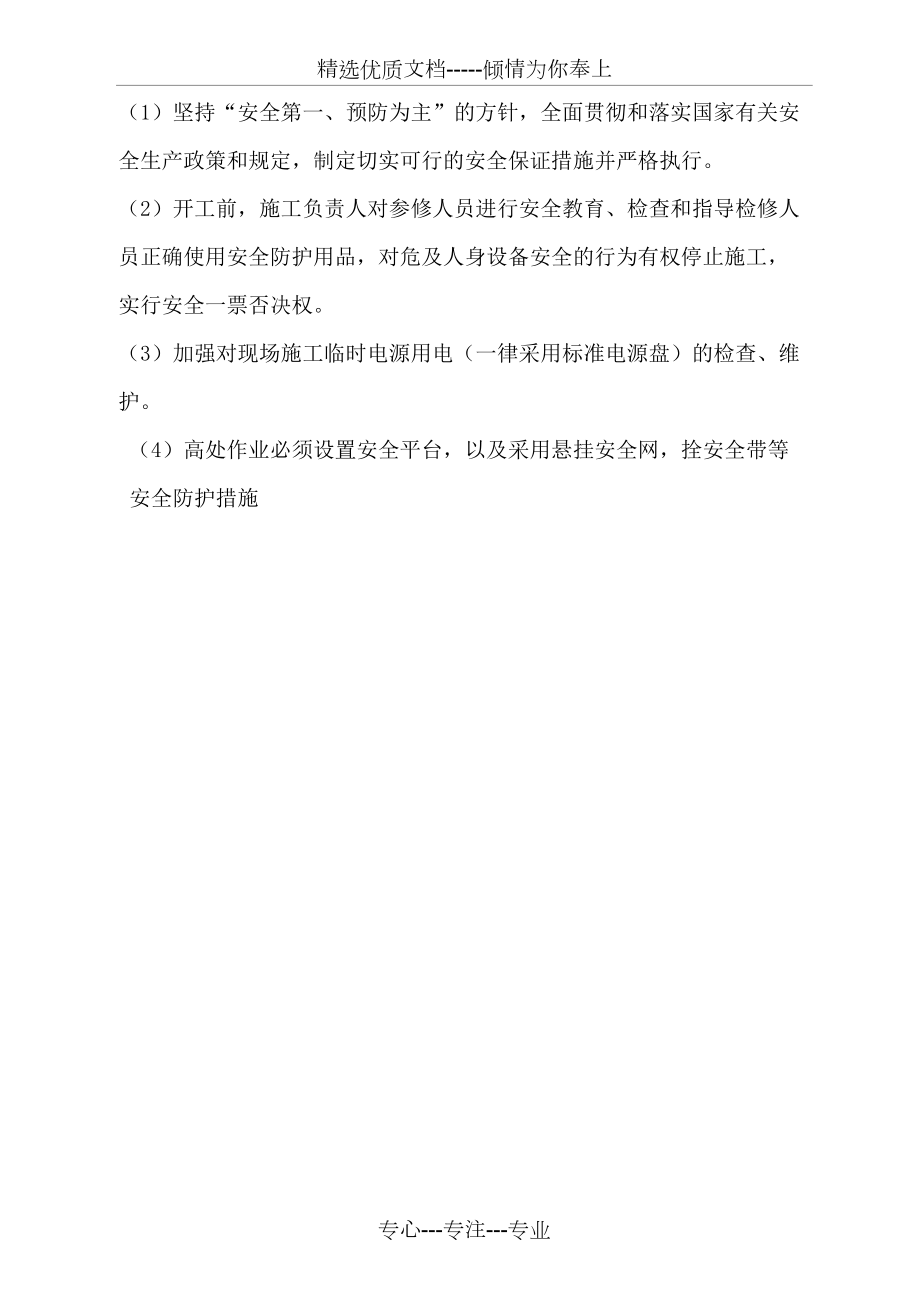

5、检修记录，阀门检修质检单，在装置开车运行后再对所检修的阀门进行螺栓热紧和保压试验，对有渗漏的阀门进行填料和螺栓紧固检查，对存在的问题进行立即修复。7.阀门检修后应达到的质量要求如下（1）组装正确，动作灵活，开度指示正确。（2）所用垫片、填料的规格质量符合技术要求。（3）填料填装正确，填料压紧后保证其严密性，且不妨碍阀杆的开闭。8.安全文明施工要求（1） 下班前，将作业区域清扫干净，做到工完料尽场地清。（2）施工中禁止以阀门手轮作为吊点起吊，禁止在现场进行动火作业。（3）使用过的汽油、棉纱、等应倾到在指定地点并进行处理。（4）现场应尽可能减少噪音，防止噪音污染。9. 施工安全措施（1）坚持“安全第一、预防为主”的方针，全面贯彻和落实国家有关安全生产政策和规定，制定切实可行的安全保证措施并严格执行。（2）开工前，施工负责人对参修人员进行安全教育、检查和指导检修人员正确使用安全防护用品，对危及人身设备安全的行为有权停止施工，实行安全
