卫星接收机简介

1、卫星接收机简介IRD有模拟卫星接收机和数字卫星接收机两种；模拟卫星接收机主要由高频调谐器、中频放大器、限幅器、鉴频器、去加重电路、音视频放大器等组成；数字卫星接收机由高频调谐器、QPSK解调器、前向纠错(FEC)器、解复用器、音视频解码器、DA转换器等组成；其功能是接收卫星下行经QPSK调制的MPEG-2数据流，并解码出音、视频信号或数据。卫星接收机的英文 Intergrated ReceiverDecoder卫星接收机的分类 卫星接收机的种类很多，可分为模拟卫星接收机、数字卫星接收机和多功能卫星接收机，此外还有数字卫星接收卡(盒)。模拟卫星接收机是早期为接收卫星上发射的模拟节目而设计的，如东

2、芝TSRC4工程机、松下TU一BS207型BS卫星专用机等。 最早的卫星电视传输的是模拟信号，但模拟信号容易受到干扰，造成图像质量下降；同时模拟信号对频带资源利用率低，一颗卫星传送的模拟节目数量有限；而采用数字压缩信号则能弥补这些缺陷。随着数字编解码技术的进步，采用模拟信号的接收方式已逐步被数字方式所取代，目前国内仅134.0。E(哑太6号)还保留一些省台的模拟卫星电视信号。广播电视节目根据其播出性质有两种：一一种足不加密的免费节目，称为FTA(Free To Air)，它一般是政府、宗教团体等开办的具有公益、宣传广告性质的节目，其维持费用是通过其他途径获得的，收视者只需免费接收机(FTA)即

3、可收看。另一种是加密的节目，即有条件收视CA(Conditional ACCess)，一般是节目运营商以盈利为目的，收视者需要付费购买收视卡，配合条件接收机方能收看。 1免费接收机(FTA) 免费接收机只能收免费的卫视节目，加密频道收不到，它是最常见的一种接收机。免费接收机的品牌、型号很多，常见的如同洲CDVB3188C、海克威HIC-5688、卓异ZY5518E等。 2条件接收机 条件接收机就是为接收加密节目 而设计的，电视节目的加密系统有很多，目前主要的有：法国电信公司的ViaCCess(维莎)系统、荷兰爱迪德公司的Irdeto(爱迪德)系统、Telerlor公司的Cotlax(康耐思)系

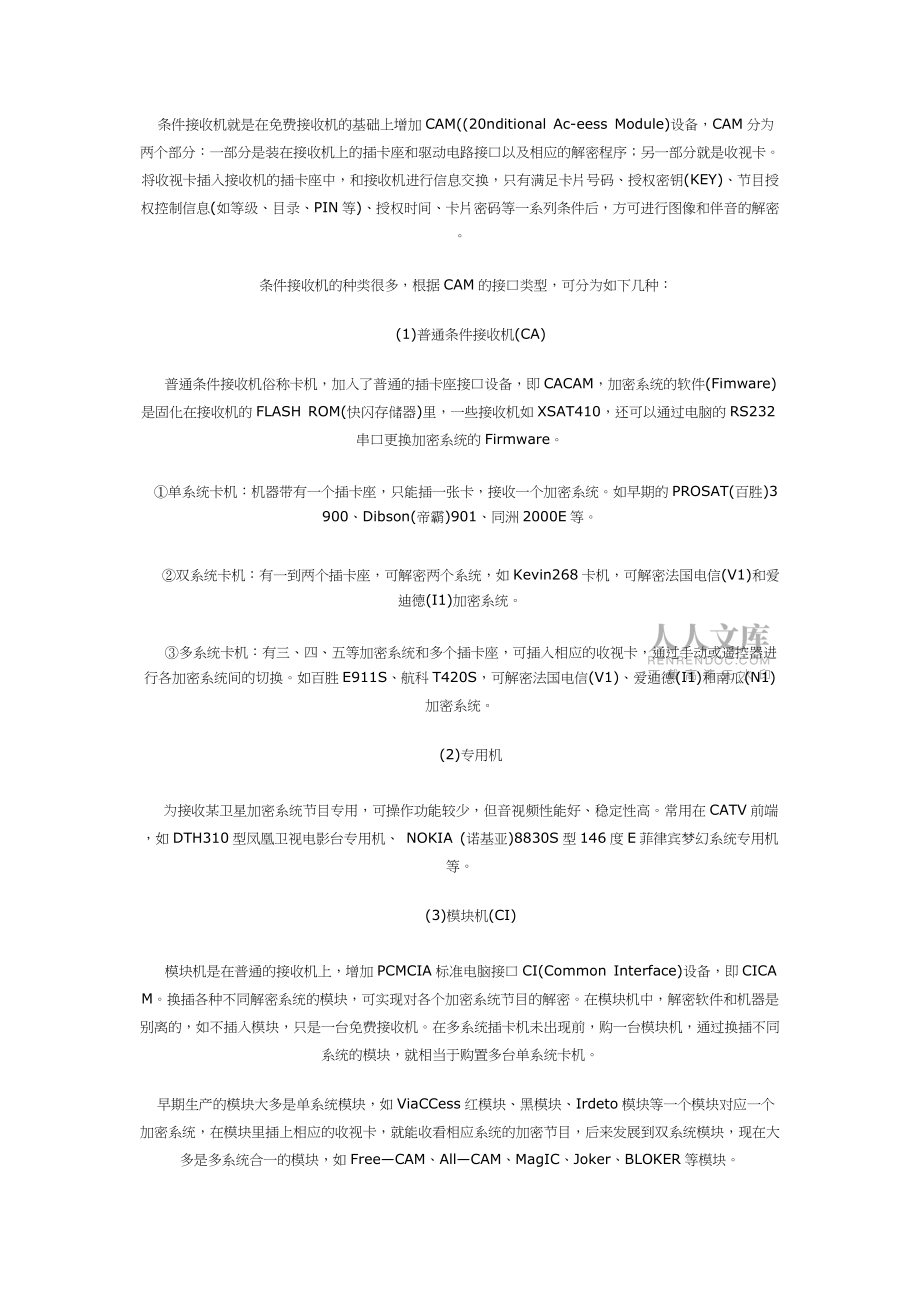

4、统、法国的Mediaguard-SECA系统、NewsDataCom公司的Newsdatacom系统、飞利浦公司的Cryptoworks系统、美国科学亚特兰大公司的Powerkey系统，此外还有NDS(恩迪斯)系统、Nagravision(南瓜)系统等等。 条件接收机就是在免费接收机的基础上增加CAM(20nditional Ac-eess Module)设备，CAM分为两个部分：一部分是装在接收机上的插卡座和驱动电路接口以及相应的解密程序；另一部分就是收视卡。将收视卡插入接收机的插卡座中，和接收机进行信息交换，只有满足卡片号码、授权密钥(KEY)、节目授权控制信息(如等级、目录、PIN等)、

5、授权时间、卡片密码等一系列条件后，方可进行图像和伴音的解密。 条件接收机的种类很多，根据CAM的接口类型，可分为如下几种： (1)普通条件接收机(CA) 普通条件接收机俗称卡机，加入了普通的插卡座接口设备，即CACAM，加密系统的软件(Fimware)是固化在接收机的FLASH ROM(快闪存储器)里，一些接收机如XSAT410，还可以通过电脑的RS232串口更换加密系统的Firmware。 单系统卡机：机器带有一个插卡座，只能插一张卡，接收一个加密系统。如早期的PROSAT(百胜)3900、Dibson(帝霸)901、同洲2000E等。 双系统卡机：有一到两个插卡座，可解密两个系统，如Kev

6、in268卡机，可解密法国电信(V1)和爱迪德(I1)加密系统。 多系统卡机：有三、四、五等加密系统和多个插卡座，可插入相应的收视卡，通过手动或遥控器进行各加密系统间的切换。如百胜E911S、航科T420S，可解密法国电信(V1)、爱迪德(I1)和南瓜(N1)加密系统。 (2)专用机 为接收某卫星加密系统节目专用，可操作功能较少，但音视频性能好、稳定性高。常用在CATV前端，如DTH310型凤凰卫视电影台专用机、 NOKIA (诺基亚)8830S型146度E菲律宾梦幻系统专用机等。 (3)模块机(CI) 模块机是在普通的接收机上，增加PCMCIA标准电脑接口CI(Common Interfac

7、e)设备，即CICAM。换插各种不同解密系统的模块，可实现对各个加密系统节目的解密。在模块机中，解密软件和机器是别离的，如不插入模块，只是一台免费接收机。在多系统插卡机未出现前，购一台模块机，通过换插不同系统的模块，就相当于购置多台单系统卡机。 早期生产的模块大多是单系统模块，如ViaCCess红模块、黑模块、Irdeto模块等一个模块对应一个加密系统，在模块里插上相应的收视卡，就能收看相应系统的加密节目，后来发展到双系统模块，现在大多是多系统合一的模块，如FreeCAM、AllCAM、MagIC、Joker、BLOKER等模块。 模块机的硬件用料、软件设计比较严谨，其稳定性、可靠性较高。一些

8、模块机还具有硬盘录像(DVR)功能，价格相对较高，适合于发烧友使用。常见的模块机有柏卫DSR-3300CI、迪加通Strong4355；迪佳通LT7200CI模块机、九洲DVS-2018CIB等。1数模一体机 将数字和模拟解码电路做在同一机器内，共用一个高频头，完成各类信号的解密，可兼容接收数字和模拟卫星电视节目。常见的有柏卫DSR-2200、ORITRON(奥力创)-J600等，不过随着模拟节目逐步被淘汰，此类机器实用性不大。 2DVRDVB一体机 DVR(Digital Video Recorder)，即数字视频录像机或数字硬盘录像机，俗称硬盘录像机。卫星接收机通过内置硬盘，利用硬盘配合相

9、关的软硬件进行音、视频存储处理，以代替外置模拟录像机来录制所需要的卫视节目。由于DVR采用的是数字记录技术，在节目的处理、记录、检索等方面远远优于传统的模拟录制设备。 常见的DVRDVB一体机有Dreambox的DM7000S、迪佳通DT800PVR、NOKIA的MediamasteI9902-S等。 3DVDDVB一体机 内置DVD影碟机，两者共用MPEG-2解码电路，可切换收看DVD碟片和卫视节目，如高斯贝尔、EURO-910等。数字卫星接收卡(盒)是和电脑结合的装置，通过内置式PCI卫星接收卡或外置式USB卫星接收盒，配合电脑及相应的软件可进行卫视节目、IP信息的多媒体接收。 1卫星接收

10、卡 一般安装在台式电脑主机PCI扩展插槽内，首先电脑CPU控制该接收卡的信道传输流经PCI总线进入电脑的系统内存中，然后由相应的软件通过电脑的CPU进行解复用和解码。卫星接收卡不管接收的是何种格式的信号或数据，只要电脑配有相应的软件就可以进行处理。 (1)卫星电视接收卡 卫星电视接收卡配合电脑能接收卫星信号和数字广播信号，可完成实时录像、定时录像、时间平移(TimeShifting)、多频道预览、视频捕捉等功能，还可以通过下载破解软件收看加密卫视节目，它适合于既懂卫视接收，又玩转电脑的发烧友使用。 常见的卫星电视接收卡如Visionplus的VP-1020型卫星接收卡(见图13)，可接收免费节

11、目和已破解的加密节目；VP-1030卫星接收卡，装配了万能模块PCMCIA插座，配合模块和收视卡，可以进行有条件收视。 卫星电视接收卡能够利用开放式软件，对卫视节目的各项参数进行重新设置和编辑，技术升级较快，如国 内央视及中数传媒于2005年8月23日至9月1日期间，在122度E(亚洲4号)卫星上进行的高清晰电视开放测试，如果用普通卫星接收机只能接收到参数，而无法解调出画面，因为普通卫星接收机只能支持到视频解码MPEG-2标准的主类和主级(MPML)这一级别，对更高级别的高清信号则无法解码，而采用卫星电视接收卡配合相应软件(如ProgDVB)就能正常收视。 (2)卫星数据接收卡 卫星数据接收卡

12、强化了数据接收功能，它不但可接收卫星发送的数字视频信号，还可接收采用视频MPEG-4压缩的IP信息。授权用户只要在电脑上安装卫星数据接收卡及其安装驱动程序，再通过各类接收软件(如国内的以泰、通视、经天等接收软件)即可接收各种IP数据广播信息。 卫星数据接收卡可广泛应用于教育、农业、信息产业、广播电视、气象、科研等领域，目前国内的卫星数据接收卡主要有清华永新、西安通视、四川九洲、深圳同洲等品牌。 2卫星接收盒 卫星接收盒是一种外置式接收装置，插在电脑USB(通用串行总线)接口上使用，接口采用USB2.0高速数 据传输标准，可快速向电脑传输由卫星接收盒解调出来的数据流。 卫星接收盒非常适合笔记本电

13、脑使用，其工作原理和使用功能卫星接收卡相类似，如Visiorlplus的卫星接收盒。卫星接收机主要参数有如下几种： 1中频带宽(IF)：一般早期的卫星接收机第一中频带宽为500MHz、800MHz，相应的中频频率范围为9501450MHz、9501750MHz，现在的数字接收机标准带宽为1200MlHz，中频频率范围在9502150MHz之间，配合C、Ku波段各种本振值的高频头，可接收卫星转发器上的任何波段、频率的节目。 2信噪比(SN)：传输信号的平均功率与加性噪声的平均功率的比值(dB)，在模拟系统中，信噪比是衡量信号质量的关键因素，能否收到清晰的图像和声音，取决于信噪比的高低。 3载噪比

14、(CN)：已调制信号的平均功率与加性噪声的平均功率的比值(dB)，定义信噪比低于线性变化值1dB处的载噪比为门限值。当载噪比大于门限时，能收到良好的图像；反之就无法收到良好的图像。在模拟系统中，接收端载噪比与图像信噪比呈近似线性关系，即使在接收机的门限点附近变化时，其接收图像质量也不会像数字信号那样剧烈变化。 4门限值(EbN0)：比特能量与噪声功率密度的比值(dB)，其中。Eb表示1比特间隔的信号能量，No为单边噪声功率密度，可以理解为1比特信号的信噪比。它是衡量数字系统信道质量的重要参数。一般定义接收端的EbNo门限值下降到某一值时，其误码率(BER)为210E-4，此时的EbNo值即为门

15、限值。 当接收信号的EbN0值高于门限值时，接收端载噪比CN的变化对图像信噪比SN的影响不会太大，而在门限值附近时，则载噪比CN的下降会引起SN的急剧劣化，此时的信号误码率猛增，会出现“图像停顿”或“马赛克”现象，严重时会接收不到信号，这种现象称为数字机特有的“峭壁效应”。因此在数字电视卫星传输系统中，要充分留有CN的门限储备量，才能保证接收到优质的卫星电视图像。卫星接收机的特性参数参见附表。特性参数定义特点模拟接收机数字接收机下行频率(Frequency)指卫星同地面发射信号所便用的频率C波段3.44.2bHzKu波段10.7512.75GHz极化方式(Poarizationl)卫星电视信号

16、电磁场振动方向的变化方式水平(H)、垂直(V)线极化，左(L)、右(R)旋圆极化本振频率由本机振荡电路产生的振荡频率每个高频头的本振频率都是固定不变的C波段：5150、5750MHzKu波段：9.75、10、1O.6、10.678、左(L)、右(R)旋圆极化1O.75、11.25、11.3GHz伴音频率模拟接收机采用5085MHz去加重通过能量去扩散处理去除预加重网络对信号产生的频谱畸变，恢复正常的视频信号伴音信号送到伴音解调器经过放大，副载波解调,去加重后得到正常的伴音信号50s,75s、J14第一中频带宽中频频率范围有3种中频带宽500MHz9501450MHz800MHz9501750MHz1200MHz9502150MHz第二中频带宽一个或多个电视频道所占的频带宽度带宽越窄，则可传输更多的节目但同时也会降低图像的质量16,27、36MHz7MHz(SCPC)、30MHz(MCPC)符码率(SymbocRate)指数据传输的速率，与信号的比特率及信道参数有关从卫视节目发展趋势看，符码率越来越高，当一个载渡信号携带的节目数越多时，符码率值越大l45Mss纠错比(FEC)前向纠错码方式不同的系统会有不同的设置接收机的FEE方式的设置必须与上行站编码方式一致才能正确解码12、23、34、56，78PID包识别码(PACketldent
