DN80圆顶阀的检修与维护(201304)

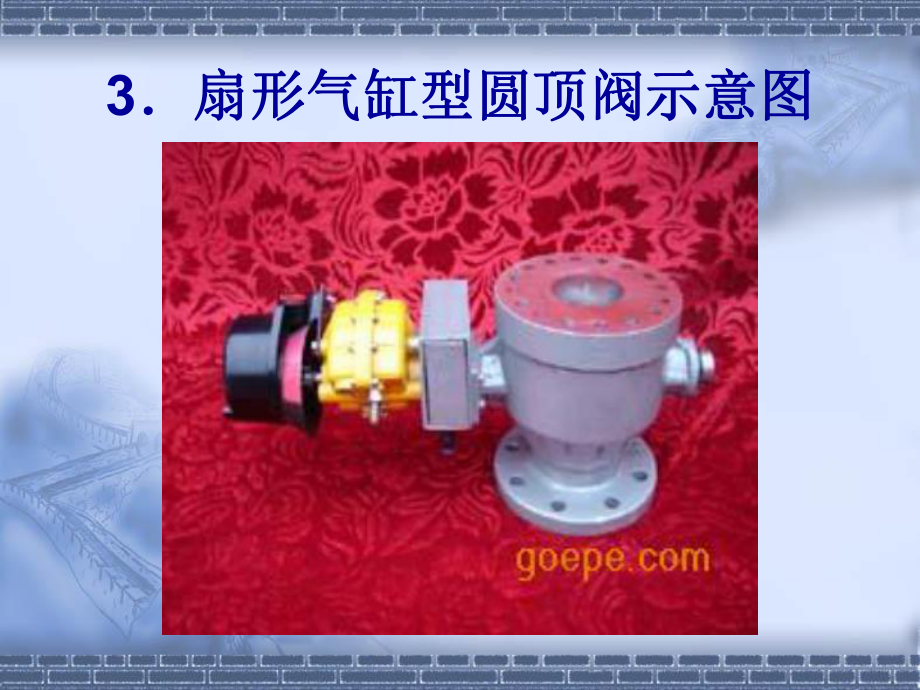

1、DN80扇型气缸型圆顶阀的圆顶阀的检修与维护检修与维护设备维修部一 DN80扇型气缸型排气扇型气缸型排气圆顶阀的检修圆顶阀的检修1.概述概述 我们公司II期仓泵上使用的DN80mm扇型气缸型排气圆顶阀，专门用于气力输送系统 2.扇型气缸型圆顶阀的特点：扇型气缸型圆顶阀的特点：）整个膛内无阻碍的物料流动 ）设计简单、可靠 ）开闭灵活，可以关断动态和静态的物料柱 ）关闭时可形成牢固的压力密封 ）可承受20到480的温度 ）使用寿命长，维护量低 ）当电厂物料输送系统正常运行时，插入式密封圈寿命长达一年以上3扇形气缸型圆顶阀示意图扇形气缸型圆顶阀示意图4扇形气缸型圆顶阀爆炸图扇形气缸型圆顶阀爆炸图 图

2、示 18125 2 34 2219201416251 8 9 10 137 176 2123241115圆顶圆顶插入式密封圈插入式密封圈 O型密封圈型密封圈 顶板螺栓顶板螺栓 防尘圈防尘圈密封支撑环密封支撑环套环套环O型密封圈型密封圈 轴承轴承VARI插入式密封圈插入式密封圈隔隔环环调整垫片调整垫片顶板顶板气缸与铸件联轴器气缸与铸件联轴器直行程气缸支撑耳套直行程气缸支撑耳套气气缸缸支支架架气缸气缸传动轴传动轴阀体阀体气控限位开关气控限位开关油杯油杯密封垫片密封垫片轴座轴座弹簧圆柱销弹簧圆柱销弹簧圆柱销弹簧圆柱销图示名称图示名称 1. 圆顶 2. 插入式密封圈 3. O型密封圈 4. 套环 5.

3、 密封支撑环 6.防尘圈 7.O型密封圈 8.轴承 9. VARI插入式密封圈 10.隔环 11. 调整垫片 12.顶板 13.气缸与铸件联轴器 14. 直行程气缸支撑耳套 15.气缸支架 16. 气缸 17.传动轴 18. 顶板螺栓 19.阀体 20.气控限位开关 21.油杯 22. 密封垫片 23. 轴座 24.弹簧圆柱销 25.弹簧圆柱销 、 示意图5扇型气缸型圆顶阀扇型气缸型圆顶阀拆卸、检修步骤拆卸、检修步骤 1）办理工作票，检查运行隔离措施执行到位2）按标准化检修标准检修人员做好物理性隔离措施3）铺设防护胶皮，将检修工具规整到位，摆放整齐4）工作负责人向班组成员进行技术组织措施和“三

4、讲一落实”交底5）关闭现场热控箱旁压缩空气进气总门（球形阀）6）切断并标识连接气缸和气控限位开关的黑色硬塑料供气管道。7）拆除平衡阀上压缩空气管路（进出2路气源）。拆卸、检修步骤拆卸、检修步骤步骤步骤5步骤6步骤7拆卸、检修步骤拆卸、检修步骤8）拆除排气圆顶阀顶部连接法兰与管道法兰相连的螺栓，取出孔板和垫片。9）拆除底部连接法兰与容器短管法兰连接的螺栓，从侧面取出排气圆顶阀。10）用六棱方拆除平衡阀小头端面顶板螺栓，取下顶板压盖。11）取下由支撑环、插入式密封圈、套环、O型密封圈等组成的密封组件。12）从支撑环上拆下插入式密封圈。13）用手转动圆顶，检查传动轴和半球圆顶表面是否平整，必要时用锉

5、子研磨和砂纸打磨修复，去除边缘的毛刺 防止重新安装时损坏更换的插入式密封圈及密封组件。拆卸、检修步骤拆卸、检修步骤14）仔细地把更换的插入式密封圈装入支撑环，密封唇朝向支撑环的倒角边。15）在阀体上的法兰面上放好合适厚度的密封垫片，回装套环、O型密封圈和装有插入式密封圈的支撑环。16）顶板、顶部接头就位，注意不要压伤插入式密封圈，拧紧螺栓。17）用塞尺检查圆顶（处于关闭位）和密封圈之间的间隙在0.7-1.3mm之间。如不符合要求，通过增减密封垫来调整。18）调整气控限位开关：调整球顶至关闭位，且球顶中心位于阀门中心后，拧出螺钉，直到六角头与气控限位开关上的撞杆接触。螺钉拧松4mm（3.25转）

6、 ，压下撞杆，拆卸、检修步骤拆卸、检修步骤用螺母固定螺钉位置。19）按以上反步骤回装。二. DN80扇型气缸型排气扇型气缸型排气圆顶阀的维护圆顶阀的维护 1.圆顶阀密封压力的调整圆顶阀密封压力的调整 在最初的运行期间，圆顶阀在关闭时如果出现密封信号的报警，具体的处理方法： 1)请先到就地检查控制空气的压.力是否大于0.6MP（必须保证输送系统的控制空气的压力满足0.6MP0.7MP）。 2)在第1条满足后，到该圆顶阀的气控箱检查该阀在关闭时的密封压力值，该值是否与储气罐的压力一致；如果明显小于储气罐的压力需要对该阀的限位开关进行调整。 见下图：（为正常状态）圆顶阀密封压力的调整圆顶阀密封压力的

7、调整 具体调整如下： 第一步：打开前盖后，（松开备母）调整与限位开关触头接触的调整螺栓长度，观察压力表的变化； 圆顶阀密封压力的调整圆顶阀密封压力的调整 上图是DN80平衡阀的示意。步步骤骤1圆顶阀密封压力的调整圆顶阀密封压力的调整第二步：压力值正常后，用小一字螺丝刀检查触头与调整螺栓之间的间隙，要求在2 3毫米之间。第三步：反复打开关闭圆顶阀检查该显示是否可靠。第四步：将备母缩紧。平衡阀密封圈闪黄的处理平衡阀密封圈闪黄的处理 3)如果就地显示正确，需要对压力开关的接点、线路进行检查。2. II期平衡阀密封圈闪黄的处理：期平衡阀密封圈闪黄的处理： 1)首先检查平衡阀密封圈压力正常（大于0.45

8、MPa）。落料阀密落料阀密封圈压力封圈压力平衡阀平衡阀密封圈密封圈压力压力平衡阀密封圈闪黄的处理平衡阀密封圈闪黄的处理2)若无压力，检查平衡阀气缸螺钉六角头与气控限位开关上的撞杆接触良好。否则适当调整螺母，固定螺钉位置予以消除。注意：螺钉六角头与气控限位开关之间至少能放置一个电笔头或压下4mm以上。平衡阀密封圈闪黄的处理平衡阀密封圈闪黄的处理3）若压力低，先关闭压缩空气总门，拧掉平衡阀密封圈压力表，再打开压缩空气总门，观察吹扫情况，如果吹出细灰初步判断密封圈破损。压缩空气压缩空气总门总门密封圈压力表密封圈压力表平衡阀密封圈闪黄的处理平衡阀密封圈闪黄的处理4)拧掉平衡阀上的压缩空气三通，用手堵住

9、接往平衡阀的那根开口，就地观察平衡阀密封圈压力是否正常，如若正常可以确定密封圈确实破损，联系办票更换；如若还不正常，可以联系设备部热工辅控班检查处理。压缩空气三通压缩空气三通平衡阀密封圈闪黄的处理平衡阀密封圈闪黄的处理5)其次检查仪用空压机出口压缩空气罐压力是否正常，若不正常汇报值长。6) 如果检查压缩空气内水分过大，应加大过滤器排水和压缩空气罐底部排污。排水按钮平衡阀密封圈闪黄的处理平衡阀密封圈闪黄的处理 7)检查气源管与就地压力变送器相连的接头是否脱落。 8)检查气控限位开关固定螺丝是否脱落，触头移位。固定螺丝脱落固定螺丝脱落固定螺丝脱落固定螺丝脱落 接头脱落接头脱落平衡阀密封圈闪黄的处理

10、平衡阀密封圈闪黄的处理 9.检查平衡阀是否堵灰，必要时用排堵阀吹扫排堵。断裂断裂触头位位触头位位排堵阀排堵阀平衡阀密封圈闪黄的处理平衡阀密封圈闪黄的处理 10.检查气缸快排阀垫片是否有破损，否则予以更换。快排阀快排阀快排阀垫片快排阀垫片破损破损平衡阀密封圈闪黄的处理平衡阀密封圈闪黄的处理 11.检查气缸快排阀垫片薄厚是否合适，否则予以更换。垫片太厚（不合垫片太厚（不合适予以更换）适予以更换）垫片太厚（不合垫片太厚（不合适予以更换）适予以更换）原装垫片原装垫片原装垫片原装垫片可以替代可以替代可以替代可以替代三三. .故障分析及排除办法故障分析及排除办法 1.1.插入式密封圈损坏插入式密封圈损坏 原因分析原因分析:1)输送物料中夹杂异物，划伤插入式密封圈； 2)插入式密封圈超过使用寿命； 3)检修后，未正确调整插入式密封圈和圆顶之 间的间隙； 4)系统故障。 处理方法处理方法: : 更换插入式密封圈，并检查其他零件（球顶、顶板、密封支撑环等）是否损坏，如有损坏，及时更换。故障分析及排除办法故障分析及排除办法 2.2.球顶呈现冲刷状磨损
