钢筋工程课件

1、一、钢筋的种类一、钢筋的种类二、钢筋的验收及存放二、钢筋的验收及存放三、钢筋的加工三、钢筋的加工四、钢筋的连接方法四、钢筋的连接方法五、钢筋的绑扎与安装五、钢筋的绑扎与安装六、钢筋工程中存在的通病六、钢筋工程中存在的通病 钢钢 筋筋 工工 程程 一、钢筋的种类种类： 1、按粗细粗细分 钢筋（直径6mm），细筋610（盘条）， 粗筋12（常69m直条） 钢丝（直径6mm），刻痕钢丝或碳素钢丝（盘条） 2、按生产工艺生产工艺热轧、热处理筋、冷拉筋、冷拔丝、冷轧筋、碳素丝、刻痕丝、钢绞线 3、按化学成分化学成分 1)热轧碳素钢（低碳0.25%中碳0.7%高碳）； 2)普通低合金钢（合金元素5%）。4

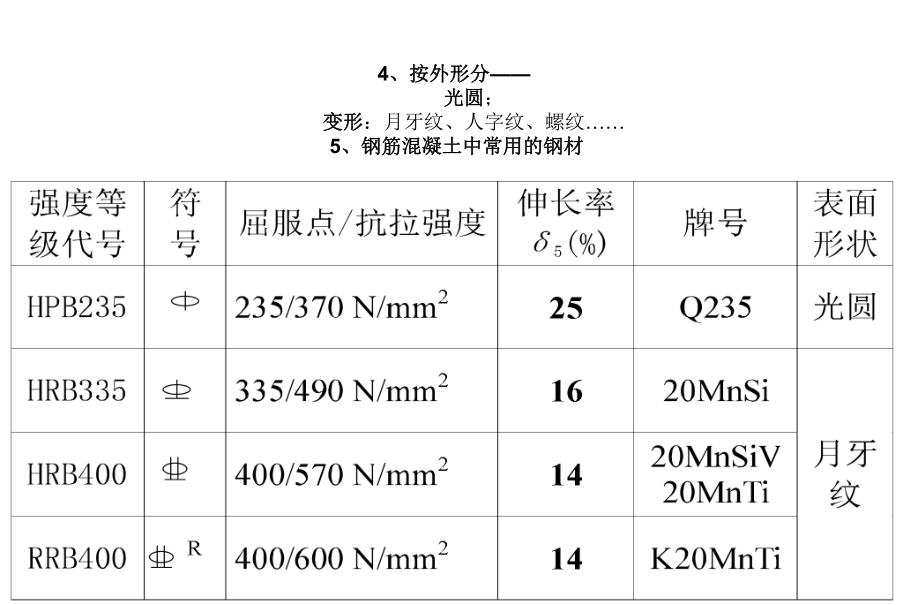

2、、按外形分、按外形分 光圆光圆； 变形变形：月牙纹、人字纹、螺纹 5、钢筋混凝土中常用的钢材、钢筋混凝土中常用的钢材3和和4是钢筋屈服强度是钢筋屈服强度HRB335和和HRB400的简称就是二级钢筋和的简称就是二级钢筋和三级三级钢筋。钢筋。PG是厂家代号，是厂家代号，32，指直径大小。，指直径大小。n 土木工程结构中常用的钢材有土木工程结构中常用的钢材有钢筋、钢丝钢筋、钢丝和和钢绞线钢绞线三类。三类。螺纹钢筋钢绞线钢丝n运至现场的钢筋验收，包括运至现场的钢筋验收，包括钢筋标牌钢筋标牌和和外观检查外观检查，并按有关规定，并按有关规定取样进取样进行机械性能检验行机械性能检验。合格后方能存放、待用。

3、合格后方能存放、待用。n1、标牌验收n钢筋出厂，每捆钢筋出厂，每捆( (盘盘) )应挂有应挂有二个标牌二个标牌( (上注厂名、生产日期、钢号、炉罐上注厂名、生产日期、钢号、炉罐号、钢筋级别、直径等号、钢筋级别、直径等) )，并有随货同行的，并有随货同行的出厂质量证明书出厂质量证明书或或试验报告书试验报告书。二、检验与存放：二、检验与存放：n 工地按工地按品种、批号品种、批号及及直径直径分批验收，每批数量分批验收，每批数量热轧钢筋不超过热轧钢筋不超过60t、冷轧带冷轧带肋钢筋为肋钢筋为50t、冷轧扭钢筋为冷轧扭钢筋为10t。n钢筋的外观检查：热轧钢筋表面不得有热轧钢筋表面不得有裂缝、结疤裂缝、结

4、疤和和折叠折叠，外形尺寸应符，外形尺寸应符合规定；合规定；冷轧扭钢筋要求冷轧扭钢筋要求表面光滑、无裂缝、折叠夹层表面光滑、无裂缝、折叠夹层，亦无深度超过，亦无深度超过0.2mm的的压痕压痕或或凹坑凹坑。n取样检验取样检验：从每批中任意抽出两根钢筋，每根钢筋上取两个试样分别进行拉力试验(测定其屈服点、抗拉强度、伸长率)和冷弯试验。如如有一项试验结果不符合规定有一项试验结果不符合规定，则应从，则应从同一批钢筋另取同一批钢筋另取双倍数量双倍数量的试件重做各项试验，如的试件重做各项试验，如仍有一个试件不合格仍有一个试件不合格，则该批钢筋为，则该批钢筋为不合格品不合格品，应，应不予验收不予验收或或降级使

5、用降级使用。n(2) 钢筋的存放n钢筋运至现场后，必须严格按批分等级、牌号、直径、长度等挂牌存放，并注明数量，不得混淆。n应堆放整齐，避免锈蚀和污染，堆放钢筋的下面要加垫木，离地一定距离；有条件时，尽量堆入仓库或料棚内。 钢筋挂牌钢筋挂牌分类堆放分类堆放 三、钢筋的三、钢筋的加工加工：冷拉冷拔焊接细筋调直粗筋 调直焊接切断 弯曲绑扎成型n(1) 除锈 为保证钢筋与砼之间的为保证钢筋与砼之间的握裹力握裹力，严重锈蚀的钢筋应除锈。除锈方法有，严重锈蚀的钢筋应除锈。除锈方法有调直或冷拉过程中除锈调直或冷拉过程中除锈、电动除锈机除锈电动除锈机除锈、手工除锈或喷砂手工除锈或喷砂、酸洗酸洗除锈除锈。n(2

6、) 调直 以以盘园供货盘园供货的钢筋调直一般采用的钢筋调直一般采用冷拉冷拉进行，进行，级钢筋冷拉率不宜大于级钢筋冷拉率不宜大于4%，、级钢筋不宜大于级钢筋不宜大于1%；当钢筋无弯钩弯折要求时，；当钢筋无弯钩弯折要求时， 级钢筋冷拉率级钢筋冷拉率可放宽至可放宽至6%，、级钢筋不超过级钢筋不超过2% 。直径。直径614的钢筋可用钢筋调直的钢筋可用钢筋调直机进行调直，钢筋调直机兼有除锈、调直、切断三项功能。机进行调直，钢筋调直机兼有除锈、调直、切断三项功能。 钢筋调直切断机钢筋调直切断机 盘园冷拉调直时的开卷盘园冷拉调直时的开卷n(3) 切断 切断前，将同规格钢筋长短搭配，一般先断长料，后断短料，以

7、减少短头和损耗。钢筋切断可用钢筋切断可用钢筋切断机钢筋切断机( (直径直径40mm以下以下) )、手动切断器手动切断器( (小于小于12mm) )、乙炔乙炔或或电弧割切电弧割切或或锯断锯断( (大于大于40mm) )。 手动切断器手动切断器钢筋切断机断料钢筋切断机断料(4) 钢筋弯曲宜用宜用钢筋弯曲机钢筋弯曲机或或弯箍机弯箍机进行，弯曲形状复杂的进行，弯曲形状复杂的钢筋应钢筋应画线、放样画线、放样后进行。后进行。GF-20B型型钢筋箍筋弯曲机钢筋箍筋弯曲机 弯起钢筋加工弯起钢筋加工 钢筋工弯曲钢筋实景钢筋工弯曲钢筋实景四、钢筋的连接方法：四、钢筋的连接方法：钢筋接头有三种连接方法：即钢筋接头有

8、三种连接方法：即绑扎搭接接头绑扎搭接接头、焊接接头焊接接头、机械连接接机械连接接头头。 直接承受直接承受动力荷载动力荷载的构件，纵向受力钢筋的构件，纵向受力钢筋不得采用绑扎搭接接头不得采用绑扎搭接接头。 轴心受拉和小偏心受拉构件的纵向受力钢筋；直径轴心受拉和小偏心受拉构件的纵向受力钢筋；直径d28的受拉的受拉钢筋、直径钢筋、直径d32的受压钢筋的受压钢筋不得采用绑扎搭接接头不得采用绑扎搭接接头 直径大于直径大于12mm以上以上的钢筋的钢筋, ,应优先采用应优先采用焊接接头焊接接头或或机械机械连接接连接接头头。 钢筋连接的原则：钢筋连接的原则：钢筋钢筋接头宜设置在接头宜设置在受力较小处受力较小处

9、，同一根钢筋，同一根钢筋不宜设不宜设置置2个以上个以上接头，同一构件中的纵向受力钢筋接头宜接头，同一构件中的纵向受力钢筋接头宜相互错开相互错开。 1 钢筋焊接钢筋焊接 钢筋连接采用焊接接头，可节约钢材、改善结构受力性能、提高钢筋连接采用焊接接头，可节约钢材、改善结构受力性能、提高工效、降低成本。常用的焊接方法可分为工效、降低成本。常用的焊接方法可分为压焊压焊( (闪光对焊、电阻点焊、闪光对焊、电阻点焊、气压焊气压焊) )和和熔焊熔焊( (电弧焊、电渣压力焊电弧焊、电渣压力焊) )。焊接施工的一般规定焊接施工的一般规定 焊工必须焊工必须持证操作持证操作，施，施焊前应进行焊前应进行现场条件下的焊接

10、现场条件下的焊接工艺试验工艺试验，试验合格后，试验合格后, ,方可方可正式施焊。正式施焊。 焊剂应存放在干燥的库焊剂应存放在干燥的库房内，受潮时，使用前房内，受潮时，使用前应经应经2503000C烘焙烘焙2h。 雨天、雪天不宜在现场进行施焊，必须施焊时，应采取有效雨天、雪天不宜在现场进行施焊，必须施焊时，应采取有效遮遮蔽蔽措施，措施，焊后未冷却接头不得碰到冰雪焊后未冷却接头不得碰到冰雪。 进行闪光对焊、电阻点焊、电渣压力焊、埋弧压力焊时，应观进行闪光对焊、电阻点焊、电渣压力焊、埋弧压力焊时，应观察电源察电源电压波动电压波动情况，当电源电压下降情况，当电源电压下降 在在58%时，应提高焊接变压器

11、级数，当大时，应提高焊接变压器级数，当大 于或等于于或等于8%时，不得进行焊接。时，不得进行焊接。 妥善管理氧气、乙炔、液化石油气等易妥善管理氧气、乙炔、液化石油气等易燃易爆品，制定并实施各项安全技术措施燃易爆品，制定并实施各项安全技术措施, ,防止防止烧伤、触电、火灾、爆炸以及烧坏焊接设备事故烧伤、触电、火灾、爆炸以及烧坏焊接设备事故的发生。的发生。4.1 4.1 钢筋焊接钢筋焊接 在环境温度低于在环境温度低于-50C条件下施焊，闪光对焊宜采用条件下施焊，闪光对焊宜采用预热闪光预热闪光焊或闪光焊或闪光- -预热闪光焊预热闪光焊；电弧焊宜；电弧焊宜增大焊接电流增大焊接电流、减低焊接速度减低焊接

12、速度; ;环境环境温度低于温度低于-200C时，不宜进行各种焊接。时，不宜进行各种焊接。 对焊对焊 对焊是对焊是钢筋接触对焊钢筋接触对焊的简称，具有的简称，具有成本低、质量好、工效高的优点，对焊成本低、质量好、工效高的优点，对焊工艺又分为工艺又分为连续闪光焊连续闪光焊、预热闪光焊预热闪光焊、闪光闪光预热预热闪光焊闪光焊三种。三种。钢筋对焊钢筋对焊原理图原理图 实景实景4.1 4.1 钢筋焊接钢筋焊接 连续闪光焊连续闪光焊 工艺过程包括工艺过程包括闪光闪光和和顶锻顶锻。施焊时。施焊时, ,使钢筋两端面轻微接触，形成使钢筋两端面轻微接触，形成连续闪光连续闪光, ,闪光到预定长度闪光到预定长度( (

13、即钢筋端头加热到熔点即钢筋端头加热到熔点时时) )，以一定的压力，以一定的压力迅速顶锻迅速顶锻，焊接接头，焊接接头即告完成。适用于直径即告完成。适用于直径20mm(和和级级) )22mm(级级) )以内的钢筋。以内的钢筋。 预热闪光焊预热闪光焊 该工艺是在预热闪光焊前再该工艺是在预热闪光焊前再增加一次闪光过程增加一次闪光过程，使预热均匀。，使预热均匀。适用于直径适用于直径22mm以上、且以上、且端面端面不平不平的的级钢筋。级钢筋。 闪光闪光- -预热预热- -闪光焊闪光焊 该工艺是在连续闪光焊前增加该工艺是在连续闪光焊前增加一次一次预热过程预热过程，适用于直径，适用于直径22mm以上的以上的级

14、钢筋。级钢筋。钢筋对焊进行中钢筋对焊进行中钢筋对焊作业前钢筋对焊作业前 对焊参数对焊参数 调伸长度调伸长度焊接前，两钢筋从电极钳口伸出的长度。焊接前，两钢筋从电极钳口伸出的长度。级钢为级钢为0.751.25d，级钢为级钢为1.01.5d，直径小的取大值。，直径小的取大值。 闪光留量与闪光速度闪光留量与闪光速度闪出金属所消耗的钢筋长度。闪光闪出金属所消耗的钢筋长度。闪光留量一般为两钢筋切断时严重压伤部分之和另加留量一般为两钢筋切断时严重压伤部分之和另加810mm；闪光速度；闪光速度由慢到快，开始零由慢到快，开始零约约1mm/s 终止时终止时1.52mm/s。 预热留量与预热频率预热留量与预热频率

15、用以控制预热程度。用以控制预热程度。 顶锻留量、顶锻速度与顶顶锻留量、顶锻速度与顶锻压力锻压力略。略。 变压器级次变压器级次用以调节用以调节焊接电流的大小。焊接电流的大小。对焊接头近景对焊接头近景 质量控制质量控制 不同直径钢筋可以对焊，但其不同直径钢筋可以对焊，但其截面积之比不得超过截面积之比不得超过1.5。 机械性能试验：机械性能试验：同一台班、同一焊工同一台班、同一焊工完成的完成的300个同牌号、同直径接头为一批个同牌号、同直径接头为一批; ;当当同一台班完成的接头数量较少，可在一周内累同一台班完成的接头数量较少，可在一周内累计计算，仍不足计计算，仍不足300个时应作为一批计算。从个时应

16、作为一批计算。从每批接头中每批接头中随机切取随机切取6个接头个接头，其中，其中3个做抗个做抗拉试件拉试件，3个做弯曲试验个做弯曲试验。 外观检查：外观检查：全数检查。要求接头处表面全数检查。要求接头处表面无裂纹无裂纹和和明显烧伤明显烧伤; ;接接头处有适当镦粗的均匀的毛刺；接头处的头处有适当镦粗的均匀的毛刺；接头处的弯折角不得大于弯折角不得大于30；接头处；接头处的的轴线偏移不大于轴线偏移不大于0.1d，且不大于且不大于2mm。外观检查不合格的接头，可。外观检查不合格的接头，可将距接头左右各将距接头左右各15mm处处切除重焊切除重焊。 电渣压力焊电渣压力焊 电渣压力焊电渣压力焊( (简称简称竖

17、焊竖焊) )是利用电流通过渣池产生的电阻热将钢筋是利用电流通过渣池产生的电阻热将钢筋端部熔化端部熔化，再，再施加压力使钢筋焊合施加压力使钢筋焊合。该工艺操作简单、工效高、成本。该工艺操作简单、工效高、成本低、比电弧焊接头节电低、比电弧焊接头节电80%以上，比绑扎连接和帮条焊节约钢筋以上，比绑扎连接和帮条焊节约钢筋30%。多用于施工现场多用于施工现场直径直径1440mm的竖向或斜向的竖向或斜向( (倾斜度倾斜度4:1)钢筋钢筋的焊的焊接接长。接接长。钢筋电渣压力焊设备示意图钢筋电渣压力焊设备示意图HD750电渣压力焊机电渣压力焊机 电焊机与焊条电焊机与焊条 电焊设备：包括焊接电源、焊接夹具和焊剂

18、盒；焊剂采用电焊设备：包括焊接电源、焊接夹具和焊剂盒；焊剂采用431焊焊药，使用前应在药，使用前应在2500C温度下烘烤温度下烘烤2h，以保证焊剂易熔化，形成渣池。，以保证焊剂易熔化，形成渣池。 焊接参数焊接参数 焊接参数：焊接参数：包括包括焊接电流、焊接电压焊接电流、焊接电压和和通电时间通电时间。根据钢筋直径。根据钢筋直径选择。选择。 焊接程序焊接程序 钢筋端部钢筋端部120mm范围内范围内除锈除锈下夹头下夹头夹牢下钢筋夹牢下钢筋扶直上钢筋并扶直上钢筋并夹牢于活动电极中夹牢于活动电极中上下钢筋上下钢筋对齐在同一轴线上对齐在同一轴线上安装安装引弧导电铁丝引弧导电铁丝圈圈安放安放焊剂盒焊剂盒通电

19、、引弧通电、引弧稳弧、电渣、熔化稳弧、电渣、熔化断电并断电并持续顶压持续顶压几秒钟几秒钟。下夹钳夹住下钢筋下夹钳夹住下钢筋; ;扶直扶直上钢筋并夹牢于上夹钳中上钢筋并夹牢于上夹钳中, ,使使上下钢筋处于同一铅垂线上上下钢筋处于同一铅垂线上; ;安装引弧导电铁丝圈安装引弧导电铁丝圈; ;套上焊剂盒套上焊剂盒; ;将焊剂装将焊剂装入焊剂盒入焊剂盒, ,并用并用棒条插捣棒条插捣; 将焊机的负极线连将焊机的负极线连接于上钢筋接于上钢筋;下夹钳夹住下钢筋下夹钳夹住下钢筋扶直上钢筋并夹扶直上钢筋并夹牢于上夹钳牢于上夹钳焊剂盒焊剂盒用小铁簸箕用小铁簸箕将焊剂装入将焊剂装入边装入边用边装入边用棒条插捣棒条插捣

20、焊机的负极线连接焊机的负极线连接通电后通电后, , 摇动手柄将上钢摇动手柄将上钢筋略上提引弧，稳定电弧，筋略上提引弧，稳定电弧，使上下钢筋两端面均匀烧化使上下钢筋两端面均匀烧化电弧稳定燃烧、上钢筋电弧稳定燃烧、上钢筋熔化；电弧熄灭转为电熔化；电弧熄灭转为电渣过程，渣池产生大量电渣过程，渣池产生大量电阻热使钢筋端部继续熔化阻热使钢筋端部继续熔化;切断电流、迅速顶压切断电流、迅速顶压并持续几秒钟。并持续几秒钟。焊接完成后，回收剩余焊接完成后，回收剩余的焊剂，可重复使用。的焊剂，可重复使用。摇动手柄引弧摇动手柄引弧稳弧、电渣、熔化稳弧、电渣、熔化回收剩余焊剂回收剩余焊剂焊接完成后的接头被包围在渣焊接

21、完成后的接头被包围在渣壳中，让接头保温半小时左右壳中，让接头保温半小时左右。 电渣压力焊适用于电渣压力焊适用于1832 的的级钢及新级钢及新级钢筋级钢筋连接。焊接的接头要求鼓包均匀，鼓包直径约为钢筋连接。焊接的接头要求鼓包均匀，鼓包直径约为钢筋直径的直径的1.6倍。倍。待冷却后敲去渣壳，露出带金属光泽待冷却后敲去渣壳，露出带金属光泽的鼓包接头。的鼓包接头。 质量控制质量控制 取样数量：取样数量：从同一楼层中以从同一楼层中以300个同类型接头为一批个同类型接头为一批( (不足不足300300时仍为一批时仍为一批) )，切三个接头进行拉伸试验。，切三个接头进行拉伸试验。 外观检查：外观检查：电渣压

22、力焊接头应逐个进行，要求接头焊包均匀、电渣压力焊接头应逐个进行，要求接头焊包均匀、突出部分高出钢筋表面突出部分高出钢筋表面4mm，不得有裂纹和明显的烧伤缺陷；接头处，不得有裂纹和明显的烧伤缺陷；接头处钢筋轴线偏离不超过钢筋轴线偏离不超过0.1d，且不大于，且不大于2mm；接头处的弯折角不得大于；接头处的弯折角不得大于30。合格的合格的电渣压力焊接头电渣压力焊接头不合格的不合格的电渣压力焊接头电渣压力焊接头电弧焊电弧焊 电弧焊是电焊机送出电弧焊是电焊机送出低压强电流低压强电流，使焊条与焊件之间产生，使焊条与焊件之间产生高温电高温电流流，将，将焊条与焊件金属熔化焊条与焊件金属熔化，凝固后形成一条焊

23、缝凝固后形成一条焊缝。电弧焊在现浇结。电弧焊在现浇结构中的钢筋接长、装配式结构中的钢筋接头、钢筋与钢板的焊接中应构中的钢筋接长、装配式结构中的钢筋接头、钢筋与钢板的焊接中应用广泛。用广泛。 接头形式：主要有接头形式：主要有帮条焊、搭接焊、坡口焊、窄间隙焊帮条焊、搭接焊、坡口焊、窄间隙焊和和熔槽帮熔槽帮条焊条焊等等5种形式。种形式。ZX7系列直流电弧焊机系列直流电弧焊机 DN2-5交流弧焊机交流弧焊机 BX1-315交流弧焊交流弧焊机机 帮条焊与搭接焊帮条焊与搭接焊 帮条焊宜采用双面焊，不能双面焊时方可单面焊。帮条牌号与主帮条焊宜采用双面焊，不能双面焊时方可单面焊。帮条牌号与主筋相同时，帮条直径

24、可与主筋相同或小一个规格；当帮条直径与主筋筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条牌号可与主筋相同或低一个牌号。相同时，帮条牌号可与主筋相同或低一个牌号。帮条长度帮条长度l ：被焊钢被焊钢筋为筋为级钢时，单面焊级钢时，单面焊8d，双面焊，双面焊4d；被焊钢筋为；被焊钢筋为、级钢时，级钢时，单面焊单面焊10d，双面焊，双面焊5d( (d为主筋直径为主筋直径) )。 帮条焊时，两主筋帮条焊时，两主筋端面的间隙为端面的间隙为25mm。正式施焊前，帮条焊应在。正式施焊前，帮条焊应在帮条和主筋之间用帮条和主筋之间用四点定位焊固定四点定位焊固定，施焊时，施焊时，引弧引弧应在

25、帮条钢筋的应在帮条钢筋的一端开一端开始始，收弧收弧时应在帮条钢筋时应在帮条钢筋端头上端头上。钢筋帮条焊接头钢筋帮条焊接头 搭接焊宜采用双面焊，不能双面焊时方可单面焊。搭接焊前搭接焊宜采用双面焊，不能双面焊时方可单面焊。搭接焊前, ,先将先将钢筋端部钢筋端部按搭接长度预弯按搭接长度预弯，保证被焊的两钢筋的，保证被焊的两钢筋的轴线在同一直线上轴线在同一直线上。 帮条焊和搭接焊的焊缝长度不帮条焊和搭接焊的焊缝长度不应小于帮条或搭接长度，焊缝厚度应小于帮条或搭接长度，焊缝厚度s0.3d；焊缝宽度；焊缝宽度b0.7d。 搭接焊的搭接焊的搭接长度搭接长度l 与帮条长度相与帮条长度相同。施焊前，两主筋之间同

26、。施焊前，两主筋之间用两点定位用两点定位焊固定焊固定，定位焊缝应距搭接端部，定位焊缝应距搭接端部20mm以上。施焊时，以上。施焊时，引弧引弧应在搭接应在搭接钢筋的钢筋的一端开始一端开始，收弧收弧应在搭接钢筋应在搭接钢筋端头上端头上。钢筋搭接焊接头钢筋搭接焊接头焊缝尺寸焊缝尺寸示意图示意图 坡口焊坡口焊 施焊前应检查钢筋坡口面平顺，凹凸不平度不超过施焊前应检查钢筋坡口面平顺，凹凸不平度不超过1.5mm；坡口；坡口平焊时，平焊时，V形坡口角度为形坡口角度为55650；立焊时，坡口角度为；立焊时，坡口角度为45550，其，其中下钢筋为中下钢筋为0100，上钢筋为，上钢筋为35450。钢筋根部间距，平

27、焊时为。钢筋根部间距，平焊时为46mm，立焊时为，立焊时为35mm，最大间隙均不宜超过，最大间隙均不宜超过10mm。加强焊缝的。加强焊缝的宽度应超过宽度应超过V形坡口的边缘形坡口的边缘23mm，其高度也为，其高度也为23mm。钢筋电弧焊接头钢筋电弧焊接头 钢筋坡口焊接头钢筋坡口焊接头 预埋件与钢筋的焊接预埋件与钢筋的焊接 预埋件预埋件T形接头电弧焊的接头形式分形接头电弧焊的接头形式分贴角焊贴角焊和和穿孔塞焊穿孔塞焊两种。采两种。采用用贴角焊贴角焊时，焊缝的焊角时，焊缝的焊角K 不小于不小于0.5d(级钢筋级钢筋) ) 0.6d(、级级钢筋钢筋) )。 钢筋与钢板搭接焊时，搭接长度不钢筋与钢板搭

28、接焊时，搭接长度不小于小于4d(级钢筋级钢筋) )5d(、级钢筋级钢筋) )，焊缝宽度焊缝宽度 b 不小于不小于0.6d，焊缝厚度焊缝厚度s 不不小于小于0.35d。 采用采用穿孔塞焊穿孔塞焊时，钢筋的孔洞应作成时，钢筋的孔洞应作成喇叭口喇叭口，其内口直径应比钢筋直径，其内口直径应比钢筋直径d 大大4mm，倾斜角为，倾斜角为450，钢筋缩进，钢筋缩进2mm。施。施焊时，电流不宜过大，严禁烧伤钢筋。焊时，电流不宜过大，严禁烧伤钢筋。预埋件预埋件T型接头焊接型接头焊接 钢筋与钢板搭接焊接头钢筋与钢板搭接焊接头 焊接接头检验焊接接头检验 合格品：合格品：3个试件的抗拉强度个试件的抗拉强度均不小于均不

29、小于该牌号钢筋规定的该牌号钢筋规定的抗拉强抗拉强度度；RRB400钢筋接头试件的抗拉强度均不小于钢筋接头试件的抗拉强度均不小于570N/mm2。 不合格品：不合格品：有有2个试件的抗拉强度个试件的抗拉强度小于规定值小于规定值或或3个试件个试件均在焊缝均在焊缝或热影响区发生脆性断裂或热影响区发生脆性断裂时，则该批接头为时，则该批接头为不合格品不合格品。 拉伸试验拉伸试验 复检：复检：试验结果有试验结果有1个试件的抗拉强度个试件的抗拉强度小于规定值小于规定值或或2个试件在个试件在焊缝或热影响区发生断裂焊缝或热影响区发生断裂，其抗拉强度均小于规定值的，其抗拉强度均小于规定值的1.1倍时，则倍时，则应

30、应切取切取6 6个试件进行复检个试件进行复检。复检结果仍有。复检结果仍有1个试件的抗拉强度个试件的抗拉强度小于规定值小于规定值，或有或有3个试件个试件断于焊缝或热影响区断于焊缝或热影响区，呈脆性断裂，其抗拉强度均小于，呈脆性断裂，其抗拉强度均小于规定值的规定值的1.1倍时，则该批接头为倍时，则该批接头为不合格品不合格品。 弯曲试验弯曲试验 闪光对焊接头、气压焊接头应进行闪光对焊接头、气压焊接头应进行900弯曲试验。弯曲试验。 合格品：合格品：弯至弯至900时，有时，有2个或个或3个试件个试件外侧外侧( (含焊缝或热影响区含焊缝或热影响区) )未未发生破裂发生破裂，则该批接头弯曲试验合格；，则该

31、批接头弯曲试验合格； 不合格品：不合格品：当当3个试件个试件均发生破裂均发生破裂，则一次判定该批接头为，则一次判定该批接头为不合格不合格品品。 复检：复检：当有当有2个试件发生破裂个试件发生破裂，则应，则应切取切取6个试件进行复检个试件进行复检。复检结果仍有。复检结果仍有3个试件发生个试件发生破裂时破裂时，则该批接头为，则该批接头为不合格品不合格品。 注：注：当试件当试件外侧横向裂纹宽度达到外侧横向裂纹宽度达到0.5mm时，应认定已经时，应认定已经破裂破裂。2 钢筋机械连接钢筋机械连接 钢筋机械连接又称为钢筋机械连接又称为“冷连接冷连接”，是继绑扎、焊接之后的第三是继绑扎、焊接之后的第三代钢筋

32、接头技术。代钢筋接头技术。具有接头强度高于钢筋母材、速度比电焊快具有接头强度高于钢筋母材、速度比电焊快5倍、倍、无污染、节省钢材无污染、节省钢材20等优点。等优点。机械连接的分类机械连接的分类墩粗直镙纹接头墩粗直镙纹接头滚轧直镙纹接头滚轧直镙纹接头带肋钢筋套筒冷挤压接头带肋钢筋套筒冷挤压接头直接滚轧直接滚轧剥肋滚轧剥肋滚轧 套筒挤压连接套筒挤压连接 套筒挤压连接是将套筒挤压连接是将两根待连接钢筋插入一个特制钢套管内两根待连接钢筋插入一个特制钢套管内，采用采用挤压机挤压机和和压模在常温下对套管加压压模在常温下对套管加压，使两根钢筋，使两根钢筋紧固成一体紧固成一体。该工艺该工艺操作简单、连接速度快

33、、安全可靠、无明火作业、不污染环境，钢筋操作简单、连接速度快、安全可靠、无明火作业、不污染环境，钢筋连接质量优于钢筋母材的力学性能。连接质量优于钢筋母材的力学性能。按挤压方式又可分为按挤压方式又可分为径向挤压径向挤压和和轴向挤压轴向挤压套管连接。套管连接。套筒挤压连接套筒挤压连接 轴向挤压连接现场施工不方便及接轴向挤压连接现场施工不方便及接头质量不够稳定，没有得到推广；而径头质量不够稳定，没有得到推广；而径向挤压连接技术，连接接头得到了大面向挤压连接技术，连接接头得到了大面积推广使用。现在工程中使用的积推广使用。现在工程中使用的套筒挤套筒挤压连接接头压连接接头，都是，都是径向挤压连接径向挤压连

34、接。挤压接头试件挤压接头试件垂直钢筋挤压接头垂直钢筋挤压接头 斜向钢筋挤压接头斜向钢筋挤压接头挤压机挤压机 螺纹套筒连接螺纹套筒连接 原理：原理：螺纹套筒连接是将螺纹套筒连接是将两根待接钢筋的端部和套管两根待接钢筋的端部和套管预先加工预先加工成成螺纹螺纹，然后用，然后用手手和和力矩扳手将两根钢筋端部旋入套筒力矩扳手将两根钢筋端部旋入套筒形成机械式形成机械式钢筋接头。钢筋接头。 螺纹套筒连接分螺纹套筒连接分锥形螺纹连接锥形螺纹连接和和直螺纹连接直螺纹连接两种。两种。 锥形螺纹钢筋连接克服了套筒挤压连接技术存在的不足。但存在锥形螺纹钢筋连接克服了套筒挤压连接技术存在的不足。但存在螺距单一的缺陷，已

35、逐渐被螺距单一的缺陷，已逐渐被直螺纹连接直螺纹连接接头所代替。接头所代替。锥螺纹钢筋连接锥螺纹钢筋连接 3种直螺纹连接方法的优缺点种直螺纹连接方法的优缺点 镦粗直螺纹连接：镦粗直螺纹连接：是把钢筋端头镦粗后是把钢筋端头镦粗后制作的直螺纹和连接件制作的直螺纹和连接件螺纹咬合形成的接头螺纹咬合形成的接头再切削成型，再切削成型，镦头质量较难控制镦头质量较难控制。 直接滚压直螺纹连接：直接滚压直螺纹连接：是把带肋钢筋放进滚压机通过滚丝轮滚是把带肋钢筋放进滚压机通过滚丝轮滚压成型，螺纹精度稍差，存在压成型，螺纹精度稍差，存在虚假螺纹虚假螺纹现象。现象。 剥肋滚压直螺纹连接：剥肋滚压直螺纹连接：是先是先将

36、钢筋接头将钢筋接头纵、横肋剥切处理纵、横肋剥切处理, ,使钢使钢筋滚丝前的柱体直径达到同一尺寸，筋滚丝前的柱体直径达到同一尺寸，然后滚压成型。它集剥肋、滚压于然后滚压成型。它集剥肋、滚压于一体，成型螺纹精度高，滚丝轮寿一体，成型螺纹精度高，滚丝轮寿命长，是命长，是目前直螺纹套筒连接的主目前直螺纹套筒连接的主流技术流技术。锥螺纹接头锥螺纹接头 螺纹套筒连接能在现场连接螺纹套筒连接能在现场连接1440mm的的同径、异径同径、异径的的竖向、竖向、水平水平或或任何倾角的钢筋任何倾角的钢筋，它连接速度快、对中性好、工艺简单、安全，它连接速度快、对中性好、工艺简单、安全可靠、节约钢材和能源，可全天候施工。

37、可靠、节约钢材和能源，可全天候施工。可用于一、二级抗震设防的可用于一、二级抗震设防的工业与民用建筑的梁、板、柱、墙、基础的施工。但工业与民用建筑的梁、板、柱、墙、基础的施工。但不得用于不得用于预应力预应力钢筋钢筋或承受反复动荷载及高应力疲劳荷载的结构或承受反复动荷载及高应力疲劳荷载的结构。 钢筋连接端的螺纹采用钢筋连接端的螺纹采用钢筋剥肋滚丝机在现场加工。钢筋剥肋滚丝机在现场加工。 螺纹套筒由专业厂家螺纹套筒由专业厂家提供，螺纹套筒采用提供，螺纹套筒采用优质碳优质碳素钢素钢制作，套筒的制作，套筒的受拉承载受拉承载力不小于钢筋抗拉强度的力不小于钢筋抗拉强度的1.1倍倍。直螺纹连接套筒直螺纹连接套

38、筒施工工艺流程施工工艺流程 钢筋断料钢筋断料剥肋滚压螺纹剥肋滚压螺纹丝头检丝头检验验套丝保护套丝保护连接套筒检验连接套筒检验现场连现场连接接接头检验。接头检验。钢筋剥肋滚丝机钢筋剥肋滚丝机 钢筋螺纹剥肋滚压中钢筋螺纹剥肋滚压中 滚压成型的钢筋接头滚压成型的钢筋接头钢筋直螺纹剥肋滚压加工钢筋直螺纹剥肋滚压加工全景照片全景照片 连接时，先取下连接端的塑料保护帽，检连接时，先取下连接端的塑料保护帽，检查丝扣是否完好无损，规格与套筒是否一致；查丝扣是否完好无损，规格与套筒是否一致；确认无误后，把拧上连接套一头钢筋拧到被连确认无误后，把拧上连接套一头钢筋拧到被连接钢筋上，并用力矩扳手按规定的力矩值，拧接

39、钢筋上，并用力矩扳手按规定的力矩值，拧紧钢筋接头，当听到扳手发出紧钢筋接头，当听到扳手发出“咔哒咔哒”声时，声时，表明钢筋接头已被拧紧，作好表明钢筋接头已被拧紧，作好标记标记，以防钢筋以防钢筋接头漏拧接头漏拧。套筒连接施工中套筒连接施工中 柱钢筋直螺纹连接柱钢筋直螺纹连接 板钢筋直螺纹连接板钢筋直螺纹连接待连接钢筋的保护帽待连接钢筋的保护帽5 钢筋的绑扎与安装钢筋的绑扎与安装混凝土的保护层混凝土的保护层 （1）、混凝土结构的耐久性应根据下表的环境类别和设计使用年限）、混凝土结构的耐久性应根据下表的环境类别和设计使用年限进行设计。表进行设计。表1 （2）混凝土保护层的最小厚度）混凝土保护层的最小

40、厚度 混凝土保护层的最小厚度取决于构件的混凝土保护层的最小厚度取决于构件的耐久性和受力钢筋粘结锚固性能的要求。耐久性和受力钢筋粘结锚固性能的要求。环境环境类别类别板、墙、壳板、墙、壳梁梁柱柱C20C25C4550C20C25C45C50C20C25C45C50一一201515302525303030二二a202030303030b252035303530三三302540354035钢筋绑扎的相关规定钢筋绑扎的相关规定 轴心受拉轴心受拉及及小偏心受拉小偏心受拉构件的纵向受力钢筋构件的纵向受力钢筋不得不得采用绑扎搭接采用绑扎搭接接头；当受拉钢筋的直径接头；当受拉钢筋的直径d28mm及受压钢筋及受压

41、钢筋d32mm时时不宜不宜采用采用绑扎搭接接头。绑扎搭接接头。 钢筋接头宜设置钢筋接头宜设置在在构件受力较小处构件受力较小处，同一，同一纵向受力钢筋不宜设置纵向受力钢筋不宜设置两两个或两个以上接头个或两个以上接头, ,接头接头末端至钢筋弯起点的距离末端至钢筋弯起点的距离不应小于钢筋直径的不应小于钢筋直径的10倍。倍。柱钢筋绑扎柱钢筋绑扎 同一构件中相邻纵向受力钢筋的同一构件中相邻纵向受力钢筋的绑扎搭接接头绑扎搭接接头宜相互错开宜相互错开, ,位位于同一连接区段内于同一连接区段内( (钢筋搭接长度的钢筋搭接长度的1.3倍倍) )的受拉钢筋搭接接头面积百的受拉钢筋搭接接头面积百分率：对分率：对梁类

42、、板类及墙类构件不宜大于梁类、板类及墙类构件不宜大于25%，对，对柱类构件不宜大于柱类构件不宜大于50%。 梁、柱类构件的纵向钢筋搭接区段梁、柱类构件的纵向钢筋搭接区段内：内： 箍筋直径箍筋直径搭接钢筋较大直径的搭接钢筋较大直径的0.25倍；倍； 受拉搭接区段的箍筋间距受拉搭接区段的箍筋间距搭接钢搭接钢筋较小直径的筋较小直径的5倍，且倍，且100mm； 受压搭接区段的箍筋间距受压搭接区段的箍筋间距搭接钢搭接钢筋较小直径的筋较小直径的10倍，且倍，且200mm。电梯井钢筋绑扎电梯井钢筋绑扎 同一构件中受力钢筋的同一构件中受力钢筋的机械连接接头机械连接接头或或焊接接头焊接接头宜相互错开，宜相互错开

43、，位于同一连接区段内位于同一连接区段内( (长度为受力钢筋中较大直径的长度为受力钢筋中较大直径的35d，且不小于，且不小于500mm) )的纵向受力钢筋接头面积百分率：的纵向受力钢筋接头面积百分率： 在在受拉区不宜大于受拉区不宜大于50%； 接头不宜设在有抗震要接头不宜设在有抗震要求的求的框架梁端、柱端的箍筋加框架梁端、柱端的箍筋加密区密区，无法避开时，对等强度，无法避开时，对等强度高质量的机械连接接头高质量的机械连接接头50%； 直接承受动力荷载的结直接承受动力荷载的结构构件中，不宜采用焊接接头；构构件中，不宜采用焊接接头；当采用机械连接接头时当采用机械连接接头时50%。地坑钢筋绑扎地坑钢筋

44、绑扎 纵向受力钢筋的最小搭接长度：当纵向受拉钢筋的绑扎接头的纵向受力钢筋的最小搭接长度：当纵向受拉钢筋的绑扎接头的百分率百分率 25%时，最小搭接长度按下表规定：时，最小搭接长度按下表规定：钢钢 筋筋 类类 型型砼砼 强强 度度 等等 级级C15C20C25C30C35C40光面光面钢筋钢筋HPB235级级45d35d30d25d带肋带肋钢筋钢筋HRB335级级55d45d35d30dHRB400、RRB400级级55d40d35d 钢筋接头搭接处，应在钢筋接头搭接处，应在中心和两端用铁丝扎牢；绑扎中心和两端用铁丝扎牢；绑扎接头的接头的搭接长度应符合设计要搭接长度应符合设计要求求且不得小于规范

45、规定的且不得小于规范规定的最小最小搭接长度搭接长度( (受拉钢筋受拉钢筋300mm, ,受受压钢筋压钢筋200mm) )。 应特别注意应特别注意板上部的负筋板上部的负筋, ,一一要保证其绑扎要保证其绑扎位置准确位置准确，二要防止施，二要防止施工人员的工人员的踩踏踩踏，尤其是雨篷、挑檐、，尤其是雨篷、挑檐、阳台等阳台等悬臂板悬臂板，防止其，防止其拆模后断裂跨拆模后断裂跨塌塌。悬挑板角部悬挑板角部的放射钢筋的放射钢筋 钢筋在砼中的保护层厚度，可用钢筋在砼中的保护层厚度，可用水泥砂浆垫块水泥砂浆垫块( (限制和淘汰限制和淘汰) )塑料卡塑料卡( (推荐推荐使用使用) )垫在钢筋与模板之间进行控制，垫

46、垫在钢筋与模板之间进行控制，垫块应布置成梅花形，其相互间距不大于块应布置成梅花形，其相互间距不大于1m，上下双层钢筋之间的尺寸可用绑扎，上下双层钢筋之间的尺寸可用绑扎短钢筋来控制。短钢筋来控制。控制钢筋砼保护层用控制钢筋砼保护层用的塑料卡的塑料卡塑料环圈控制柱钢筋的塑料环圈控制柱钢筋的砼保护层厚度砼保护层厚度塑料垫块控制楼板钢筋的塑料垫块控制楼板钢筋的砼保护层厚度砼保护层厚度 梁板钢筋绑梁板钢筋绑扎时，应防止水电扎时，应防止水电管线将钢筋抬起或管线将钢筋抬起或压下。压下。楼板中水电管线的预留预埋楼板中水电管线的预留预埋钢管布线预埋钢管布线预埋PVC管管布线预埋布线预埋 板、次梁与主梁交叉处，板

47、的钢筋在上，次梁钢筋居中，主板、次梁与主梁交叉处，板的钢筋在上，次梁钢筋居中，主梁钢筋在下；当有圈梁、垫梁时，主梁钢筋在上。梁钢筋在下；当有圈梁、垫梁时，主梁钢筋在上。次梁负钢次梁负钢筋居中筋居中主梁负钢主梁负钢筋在下筋在下板的负钢板的负钢筋在上筋在上钢筋表面的水泥浆钢筋表面的水泥浆要清洗要清洗六、钢筋工程中存在的通病a a、箍筋不规方、箍筋不规方1 1、现象、现象矩形箍筋成型后拐角不成矩形箍筋成型后拐角不成9090度，或两对角线长度不相等。度，或两对角线长度不相等。2 2、原因分析、原因分析箍筋边长成型尺寸与图纸要求误差过大；没有严格控制弯曲角度；一次弯曲多个箍筋时没有逐根对齐。箍筋边长成型

48、尺寸与图纸要求误差过大；没有严格控制弯曲角度；一次弯曲多个箍筋时没有逐根对齐。3 3、预防措施、预防措施注意操作，使成型尺寸准确；当一次弯曲多个箍筋时，应在弯折处逐根对齐。注意操作，使成型尺寸准确；当一次弯曲多个箍筋时，应在弯折处逐根对齐。4 4、治理方法、治理方法当箍筋外形误差超过允许值时，对于一级钢，可以重新将弯折处直开，再行弯曲调整（只可返工一次）；对于其当箍筋外形误差超过允许值时，对于一级钢，可以重新将弯折处直开，再行弯曲调整（只可返工一次）；对于其它品种钢筋，不得重新弯曲。它品种钢筋，不得重新弯曲。b b、柱子外伸钢筋错位、柱子外伸钢筋错位1 1、现象、现象下柱外伸钢筋从柱顶甩出，由

49、于位置偏离设计要求过大，与上柱钢筋搭接不上。下柱外伸钢筋从柱顶甩出，由于位置偏离设计要求过大，与上柱钢筋搭接不上。2 2、原因分析、原因分析（1 1）钢筋安装后虽已自检合格，但由于固定钢筋措施不可靠，发生变位。）钢筋安装后虽已自检合格，但由于固定钢筋措施不可靠，发生变位。（2 2）浇筑混凝土时被振动器或其它机具碰歪撞斜，没有及时校正。）浇筑混凝土时被振动器或其它机具碰歪撞斜，没有及时校正。3 3、预防措施、预防措施（1 1）在外伸部分加一道箍筋，按图纸位置安好，然后用样板、铁卡或木方卡好固定；浇筑混凝土前再复查一遍，）在外伸部分加一道箍筋，按图纸位置安好，然后用样板、铁卡或木方卡好固定；浇筑混凝土前再复查一遍，如发生移位，则应
