1、第一章练习题三.判断题1.背吃刀量或进给量增大,均使切削力增大,但背吃刀量的影响大, 所以生产中选择切削用量时应优先选取尽量大的进给量。 (X ) 2.硬质合金受抗拉强度和韧性的限制,目前主要用于制造形状比较简单的切削刀具 ( ) 3.刀具前刀面磨损对工件加工表面粗糙度影响最大,而后刀面磨损对加工精度影响最大 错 4.切削塑性材料时,若切削速度和切削厚度较大,最容易出现后刀面磨损 (错 ) 5.切削用量、刀具材料、刀具几何角度、工件材料和切削液等因素对刀具耐用度都有一定的影响,其中切削速度影响最大 ( 对 ) 6.切削用量三要素对切削力的影响程度不同,背吃刀量(切削深度)影响最大,进给量次之,
2、切削速度影响最小 ( 对) 7.在刀具角度中,对切削温度有较大影响是前角和主偏角 ( 对 ) 8.精车加工塑性金属时为避免积屑瘤的产生,常采用高速或低速切削 ( 对 ) 9.在保持生产率不变的条件下,适当降低切削速度,而加大切削层面积,可以提高刀具耐用度 ( 对) 10.切削用量中对切削温度影响最大的是背吃刀量(切削深度),其次是进给量 ( 错 ) 11.在刀具角度中,对切削力影响最大是主偏角和后角 (错 ) 12.在三个切削分力中,磨外圆时切削力Fc 最大,车外圆时背向力Fp最大 ( 错 ) 13.当用较低的切削速度,切削中等硬度的塑性材料时,常形成挤裂切屑 ( 对 ) 四.填空题1.切削合
3、力可分解为_主切削力_、_进给力_和_背向力_三个分力。 2.刀具使用寿命是指刀具从刃磨后开始切削至磨损量达到规定的_磨钝标准_为止的_切削时间_。 3.切削塑性材料时的切屑类型有_带状切屑_、_挤裂切屑_和_单元切屑_。 4.刀具磨损的三个阶段是_初期磨损_、_正常磨损_和_急剧磨损_,刀具重磨和换刀应安排在_正常磨损_和_急剧磨损_之间 5.刀具切削部分材料应具备的性能是_高硬度高耐热性高耐磨性足够的强度和韧性良好的工艺性能 _ 6.在正交平面中测量的刀具角度有_前角_和_后角_,它们的符号分别是_o _和_o _。 7.在主切削平面中测量刀具角度有_刃倾角_,它的符号是_s _。 8.在
4、基面中测量的刀具角度有_主偏角_和_副偏角_。它们的符号分别是_ Kr _、_ Kr_。 9.确定刀具标注角度正交平面参考系的三个基准平面是_基面_、_切削平面_和_正交平面 _,它们分别用符号Pr、Ps和Po表示。 四.填空题参考答案 (1). (2). (3). (4). (5). (6). (7). (8). (9). (10). (11). (12). (13). 10.目前生产中最常用的两种刀具材料是_高速钢_和_硬质合金_,制造形状复杂的刀具时常用_高速钢_。 11.能直观反映切屑变形程度的参数称为_变形系数_,它是_切屑_厚度和_切削层_厚度的比值。 12.车削加工中,切削用量是

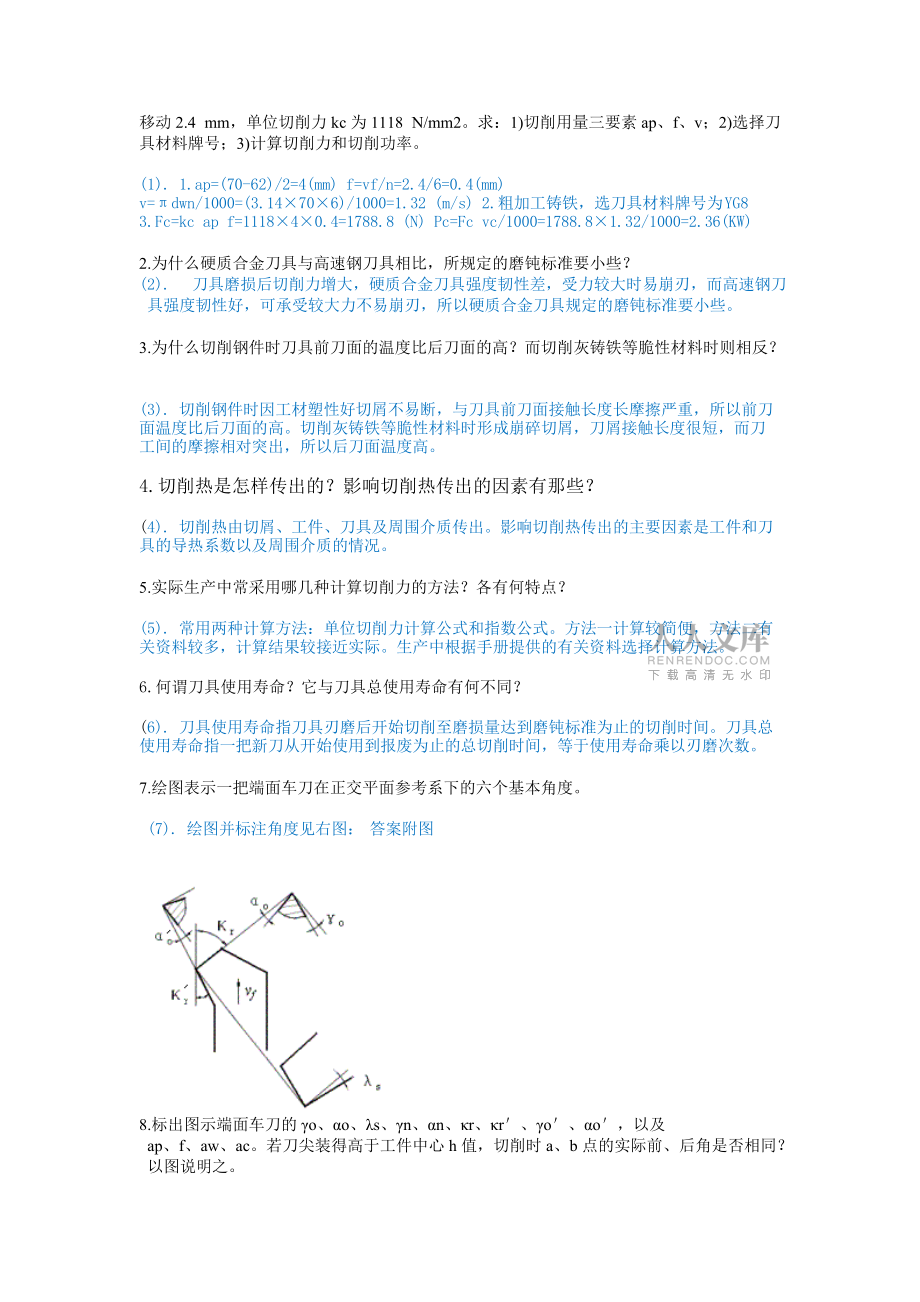

5、指_切削速度_、_进给量_和_背吃刀量_。它们的单位分别是_ m/min _ 、mm/r _、_ mm _。 13.产生积屑瘤的条件是切削_塑性_金属和_中等_速度切削,_精_加工时应尽量避免产生积屑瘤。五.问答及计算题1.已知工件材料为HT200(退火状态),加工前直径为70 mm,用主偏角为75 °的硬质合金车刀车外圆时,工件每秒钟的转数为 6r/s,加工后直径为62 mm,刀具每秒钟沿工件轴向移动2.4 mm,单位切削力kc为1118 N/mm2。求:1)切削用量三要素ap、f、v;2)选择刀具材料牌号;3)计算切削力和切削功率。 (1). 1.ap=(70-62)/2=4(m
6、m) f=vf/n=2.4/6=0.4(mm) v=dwn/1000=(3.14×70×6)/1000=1.32 (m/s) 2.粗加工铸铁,选刀具材料牌号为YG8 3.Fc=kc ap f=1118×4×0.4=1788.8 (N) Pc=Fc vc/1000=1788.8×1.32/1000=2.36(KW) 2.为什么硬质合金刀具与高速钢刀具相比,所规定的磨钝标准要小些? (2). 刀具磨损后切削力增大,硬质合金刀具强度韧性差,受力较大时易崩刃,而高速钢刀具强度韧性好,可承受较大力不易崩刃,所以硬质合金刀具规定的磨钝标准要小些。3.为什么
7、切削钢件时刀具前刀面的温度比后刀面的高?而切削灰铸铁等脆性材料时则相反?(3). 切削钢件时因工材塑性好切屑不易断,与刀具前刀面接触长度长摩擦严重,所以前刀面温度比后刀面的高。切削灰铸铁等脆性材料时形成崩碎切屑,刀屑接触长度很短,而刀工间的摩擦相对突出,所以后刀面温度高。 4.切削热是怎样传出的?影响切削热传出的因素有那些?(4). 切削热由切屑、工件、刀具及周围介质传出。影响切削热传出的主要因素是工件和刀具的导热系数以及周围介质的情况。 5.实际生产中常采用哪几种计算切削力的方法?各有何特点? (5). 常用两种计算方法:单位切削力计算公式和指数公式。方法一计算较简便,方法二有关资料较多,计
8、算结果较接近实际。生产中根据手册提供的有关资料选择计算方法。 6.何谓刀具使用寿命?它与刀具总使用寿命有何不同?(6). 刀具使用寿命指刀具刃磨后开始切削至磨损量达到磨钝标准为止的切削时间。刀具总使用寿命指一把新刀从开始使用到报废为止的总切削时间,等于使用寿命乘以刃磨次数。 7.绘图表示一把端面车刀在正交平面参考系下的六个基本角度。 (7). 绘图并标注角度见右图: 答案附图8.标出图示端面车刀的o、o、s、n、n、r、r、o、o,以及ap、f、aw、ac。若刀尖装得高于工件中心h值,切削时a、b点的实际前、后角是否相同?以图说明之。 ?(8). a点前角小于b点前角,后角大于b点。 答案附图
9、 9.粗加工时选择切削用量的基本原则是什么?(9). 粗加工选择切削用量时,首先选择尽可能大的背吃刀量,其次根据加工条件和加工要求选取尽可能大的进给量,最后在刀具耐用度或机床功率允许的情况下确定最佳切削速度10. 积屑瘤产生的原因及其对加工过程的影响(10). 积屑瘤产生的原因:由于刀-屑接触区(第一变形区)的粘结作用,使切屑底层的材料组织纤维化形成滞留层,形成加工硬化,使剪切滑移发生在滞留层内部某一表面,使滞留层金属停留在刀具前刀面上形成积屑瘤积屑瘤对加工过程的影响:保护前刀面,增大实际前角,提高刀具耐用度;由于积屑瘤时有时无,时小时大,不但使切削过程不稳,而且还会降低表面质量。11.各切削
10、分力分别对加工过程有何影响? (11). 主切削力是计算机床零件、切削功率、刀具强度的主要依据;进给力用以设计进给机构或校验其强度;背向力会使工件变形和振动,影响加工精度和表面质量,用来计算工件挠度、刀具、机床零件强度。 12.绘图标出三个变形区,并简述其特点。(12). 区剪切滑移变形,涉及应力应变,耗能最多,主要切削热源;区切屑底层挤压摩擦滞留层,产生积屑瘤,摩擦热,影响刀具寿命;区影响已加工表面质量,影响刀具寿命,摩擦热源 。 第二章练习题三.判断题1.磨削加工多选用低浓度的乳化液,这主要是因为它需要大量的切削液,浓度低可以降低成本 ( 错 ) 2.高速钢刀具切削时一般加切削液,而硬质合
11、金刀具不加切削液,这是因为硬质合金的耐热性比高速钢好 (对 ) 3.同一把螺纹车刀,既可以车削右旋大螺距螺纹,又可以车左旋大螺距螺纹. ( 错 ) 4.对低碳钢进行正火处理,对高碳钢进行球化退火处理,对铸铁件进行退火处理,可改善材料的可加工性 (对 ) 5.精车钢件时,可使用高浓度的乳化液或切削油,这主要是因为它的润滑作用好 ( 对 ) 6.加工塑性材料比加工脆性材料的合理前角小 ( 错) 7.高速钢刀具与硬质合金刀具相比,应选用较小的前角和后角。 (错 ) 8.精加工与粗加工相比,刀具应选用较大的前角和后角 ( 对 ) 四.填空题1.切削加工生产率常用_单位时间_内制造合格产品的数量来表示,
12、也可以用生产一个产品所花费的_时间_来表示。 2.对灰铸铁工件进行_退火_处理,对低碳钢进行_正火_处理,对高碳钢进行_球化退火_处理,均可改善其切削加工性3.切削有色金属时,切削速度可比切削中碳钢_提高_1倍,切削铸铁时,切削速度比切削中碳钢_.降低_30%左右。 4.从几何因素分析减小加工表面粗糙度常用的措施有减小_主偏角_、减小_副偏角_和减小_进给量 _。 5.产生积屑瘤的条件是_切削塑性金属_和_中速切削_,_粗_加工时可利用积屑瘤,_精 _加工时应尽量避免产生积屑瘤 五.问答及计算题1.何谓工件材料的切削加工性?它与那些因素有关?(1). 切削加工性是指材料被切削加工成合格零件的难
13、易程度。它不仅取决于材料本身,还取决于具体的加工要求和切削条件,即涉及到刀具耐用度、金属切除率、已加工表面质量、切削力及切屑碎断和控制等。 2.粗、精加工时,为何所选用的切削液不同?(2). 粗加工时金属切除量大,产生的热量大,应着重考虑降低温度,选用以冷却为主的切削液。精加工时主要要求是提高加工精度和加工表面质量,应选用以润滑性能为主的切削液。 3.说明前角的大小对切削过程的影响?(3). 增大前角,使刀具锋利减小摩擦,减小切削力和功率消耗,提高刀具耐用度,减小振动,改善加工质量。但也使切削刃和刀头强度降低易崩刃,还使散热体积减小,切削温度升高,造成刀具磨损,不利于断屑。 4.说明后角的大小
14、对切削过程的影响?(4). 增大后角,使刀具锋利减小刀工间摩擦,减小切削力和切削温度,提高刀具耐用度。但也使切削刃和刀头强度降低,使散热体积减小,切削温度升高,加速刀具磨损,应合理选择。 5.从刀具使用寿命的角度分析刀具前、后的合理选择?(5). 适当增大前后角,使刀具锋利减小摩擦,减小切削力和功率消耗,减小振动,减轻刀具磨损,提高刀具耐用度。但同时使切削刃和刀头强度降低易崩刃,还会使散热体积减小,切削温度升高,造成刀具磨损。 6.现精车一细长轴,试选择车刀的几何角度r、s、o,并说明其原因。再绘图表示该车刀在主剖面参考系下的六个基本角度。( 6). 车细长轴时刚性差,工件易弯曲变形,影响加工
15、精度,所以选择r、s、o时应考虑减小切削力,特别是切深抗力Fp ,以减小工件弯曲变形,减小振动。一般选r90°,从理论上讲,FpFD cosr0。取s > 0 , Fp,且切屑流向待加工表面,有利于提高工件表面质量。o取较大值(20°左右),以F,Fp 。车刀图略 第三章练习题三.判断题1.砂轮的粒度选择决定于工件的加工表面粗糙度、磨削生产率、工件材料性能及磨削面积大小等。 ( 对 ) 2.成形法加工齿轮是利用与被切齿轮的齿槽法向截面形状相符的刀具切出齿形的方法( 对) 3.与选择齿轮滚刀一样,蜗轮滚刀只需根据被切蜗轮的模数和压力角选择即可。 ( 错 ) 4.剃齿过程
16、相当于一对直齿圆柱齿轮传动,是一种“自由啮合”的展成法加工。 ( 错 ) 5.磨齿是齿形精加工的主要方法,它既可加工未经淬硬的轮齿,又可加工淬硬的轮齿(对 ) 6.滚切直齿轮时,刀架沿齿坯轴线方向进给所需的传动链是内联系传动链 ( 错 ) 7.在镗床上用坐标法镗孔,采用百分表量块坐标装置调整工作台和主轴箱位置对齐可不必考虑丝杠与螺母之间的间隙 (对 ) 8.光磨可提高工件的形状精度和位置精度 (错 ) 9.砂轮的组织反映了砂轮中磨料、结合剂、气孔三者之间不同体积的比例关系 ( 对 ) 10.磨削硬材料时,砂轮与工件的接触面积越大,砂轮的硬度应越高。 ( 错 ) 11.磨削过程实际上是许多磨粒对
17、工件表面进行切削、刻划和滑擦的综合作用的过程 ( 对) 12.磨削过程的主要特点是切削刃不规则、切削过程复杂、单位切削力大、背向力大、切削温度高、能加工高硬材料等 (对 ) 13.拉削相当于多刀刨削,粗、半精和精加工一次完成,因而生产率高 ( 对 ) 14.在加工质量方面,铣削和刨削一般相同,但对于尺寸较大的平面,由于刨削无明显的接刀痕,故刨削优于铣削 ( 对 ) 15.在铣刀耐用度、加工表面粗糙度等方面,逆铣均优于顺铣,所以生产中常用逆铣 ( 错 ) 16.铣削的生产率一般高于刨削,二者的加工范围类似,所以刨削很快会被淘汰 (错 ) 17.砂轮的硬度是指组成砂轮的磨粒的硬度 (错 ) 18.
18、车削右螺纹时,工件正转,车刀右移;而车左螺纹时,工件正转,车刀左移。 ( 错) 19.麻花钻头主切削刃上的前角随直径增大而减小 ( 错) 20.镗削适合加工复杂和大型工件上的孔,尤其是直径较大的孔及内成形表面或孔内回环槽。 ( 对) 21.展成法加工齿轮是利用齿轮刀具与被切齿轮保持一对齿轮啮合运动关系而切出齿形的方法。 ( 对 ) 22.铰孔的精度主要不取决于机床的精度,而取决于铰刀的精度和安装方式以及加工余量、切削用量和切削液等条件。 ( 对) 23.车削右旋螺纹之后,只需改变主轴的转向即可车削左旋螺纹。 ( 错) 24.在车床上钻孔容易出现轴线偏移现象,而在钻床上钻孔则容易出现孔径增大现象
19、 ( 错) 25.在三个切削分力中,磨外圆时切削力Fc 最大,车外圆时背向力Fp最大 ( 错) 26.自动机床与半自动机床的基本区别在于自动机床的全部工步均可由机床自动完成,而半自动机床则需要由人工完成工件的装卸工作。 ( 对 ) 四.填空题1.下图为滚切斜齿圆柱齿轮的传动原理图,它的传动链有_主运动链1-4展成传动链4-9垂直进给链9-12差动链12-9其中_展成传动链_、_差动链_为内联系传动链。 2.齿轮滚刀理论上正确的基本蜗杆是渐开线基本蜗杆_,但由于_制造困难_,生产中常用_阿基米德基本蜗杆 _来近似代替它。 3. 砂轮的切削特性主要决定于磨料粒度结合剂硬度组织等基本要素。 4.在机
20、床型号CM6132中,字母C表示_,字母M表示_,主参数32的含义是_。车床精密最大工件直径为320毫米 5.车床除卧式车床外,还有_、_、_、_、_等立式车床转塔车床自动车床半自动车床专门化车床6.渐开线圆柱齿轮按精度分为_个等级,其中_级为最高级,_到_级为普通级,_为最低级 12178127.机床传动系统中,常用的机械有级变速机构有皮带传动齿轮传动蜗轮蜗杆齿轮齿条丝杠螺母8.机床传动系统中,最常见的机械传动方式有皮带传动齿轮传动蜗轮蜗杆齿轮齿条丝杠螺母 五.问答及计算题1.无心磨床与普通外圆磨床在加工原理及加工性能上有那些区别?(1). 无心磨床磨削时工件不用顶尖支承或卡盘夹持,置于磨削
21、砂轮和导轮之间并用托板支承定位,工件中心略高于两轮中心连线,在导轮摩擦力作用下带动旋转。适于大批量生产中磨削细长轴、不带中心孔的轴、套、销等 2.M1432A型万能外圆磨床需要实现那些运动?能进行那些工作?(2). 1.外圆砂轮旋转运动、内圆磨具旋转运动、工件旋转运动、工作台纵向往复运动、砂轮横向进给运动等。2.磨削圆柱形或圆锥形的外圆和内孔,磨削阶梯轴的轴肩和端平面等3.分析CA6140型卧式车床的传动系统,回答下列问题:(1)列出计算主轴最高转速nmax和最低转速nmin的运动平衡式;(2)指出进给运动传动链中的基本组、增倍组和移换机构;(3)分析车削模数螺纹的传动路线,列出运动平衡式并说
22、明为什么能车削出标准模数螺纹;(3). (1)nmax、nminP57;(2)基本组、增倍组P59,移换机构:-轴25/36,-轴25/36-36/25,-轴36/25;(3)P62; (4)证明f横0.5f纵;(5)当主轴转速分别为20、40、160及400r/min时,能否实现螺距扩大4倍及16倍,为什么?(6)在主轴箱中,设置了几个换向机构,各有什么作用?溜板箱内的换向机构又有什么作用? (4)P64;(5)转速20r/min能扩大螺距16倍,转速40能扩大螺距4倍,160及400不能扩大4倍及16倍,扩大16倍只能是最低六级转速,扩大4倍只能是次低六级转速;(6)主轴箱内有两个换向机构
23、,轴上离合器等控制主轴正反转,轴-齿轮机构实现左右旋螺纹车削;溜板箱内换向机构离合器M6、M7实现纵向进给左右换向和横向进给前后换向。 4.在图上标出插齿刀的前角、后角、原始剖面、正变位系数剖面部位、负变位系数剖面部位。 五.问答及计算题参考答案。 (4). 各部位标注见下图: 答案附图 EMBED Forms.HTML:Hidden.1 EMBED Forms.HTML:Hidden.1 第四章练习题三.判断题1.如图所示定位方式是合理的。 ( 错) 2.工件定位时,若定位基准与工序基准重合,就不会产生定位误差。 ( 错 ) 3.辅助支承是为了增加工件的刚性和定位稳定性,并不限制工件的自由度
24、。 ( 对 ) 4.浮动支承是为了增加工件的刚性和定位稳定性,并不限制工件的自由度。 ( 错) 5.车削外圆柱表面通常采用下图所示的装夹定位方式。 ( 错) 6.在车床上用三爪自定心卡盘多次装夹同一工件时,三爪定心卡盘的对中精度将直接影响工件上被加工表面的位置精度 ( 对 ) 7.在使用夹具装夹工件时,不允许采用不完全定位和过定位。 ( 错) 8.采用欠定位的定位方式,既可保证加工质量,又可简化夹具结构。 ( 错 ) 9.在夹具设计中,不完全定位是绝对不允许的。 ( 错 ) 四.填空题1). (2). (3). (4). (5). 1.根据六点定位原理分析工件的定位方式分为完全定位不完全定位过
25、定位欠定位2. 机床夹具的定位误差主要由_和_引起。定位基准和工序基准不重合基准位移误差 3.生产中最常用的正确的定位方式有_定位和_定位两种。完全不完全4.机床夹具最基本的组成部分是_元件、_装置和_。定位夹紧夹具体5.设计夹具夹紧机构时,必须首先合理确定夹紧力的三要素:_、_和_。大小方向作用点 五.问答及计算题1.分析下图所示在小轴上铣槽保证尺寸H和L时所必须限制的自由度,并选择定位基准和定位元件。 (1). 限制4个自由度(除x方向旋转、y方向平移自由度),因工件为圆轴,x旋转不必限制,槽为通槽,y平移不必限制;定位基准:圆柱表面,左端面;定位元件:长V型铁(除x平移、x方
26、向旋转)或直角铁,左端加挡块(限x平移)。 答案附图2.什么是定位?简述工件定位的基本原理? (2). 工件的定位就是使同一批工件在夹具中占有一致的正确位置。通过合理设置六个定位支承点,使工件的定位基准面与定位支承点紧贴接触,来限制工件的六个自由度,使工件在空间的位置被唯一确定,此即六点定位原理。实际定位时所设置的定位支承点数目原则上不应超过六点。 3.根据六点定位原理,分析下列图中所示各定位方案中各定位元件消除的自由度。如果属于过定位或欠定位,请指出可能会出现的不良后果?并提出改进方案(3). a 4.什么是定位误差?试述产生定位误差的原因?(4). 工件在夹具中定位时,工序基准在工序尺寸方
27、向上的最大位置变动量称为定位误差。产生定位误差的原因是:1.定位基准与工序基准不重合;2.定位基准制造不准确产生的定位误差。 5.什么是辅助支承?使用时应该注意什么问题?(5). 辅助支承指对工件不起限制自由度作用的支承主要用于提高工件的刚度和定位稳定性。使用时应该注意易用加上的辅助支承不应破坏工件原有的定位,每次卸工件后须松开,工件装上后再调整锁紧。6.什么是过定位?举例说明过定位可能产生那些不良后果,可采取那些措施?(6). 工件的某一个自由度被两个或更多支承点重复限制的定位称为过定位。过定位会造成定 位干涉,使工件或定位元件变形,还可能使部分工件装不上,如一面两孔定位,过定位一般是不允许
28、的。消除过定位干涉一是提高工件、定位元件工作面之间的位置精度,二是改变定位元件的结构,如削边销、浮动支承等。 7.为什么说夹紧不等于定位? (7). 夹紧是工件在外力作用下不能运动,而工件在夹具中的正确位置需要定位来保证,即通过合理设置定位支承点,使工件的定位基准面与定位支承点紧贴接触,来限制工件的自由度,通过夹紧来保持其正确位置。 第五章练习题三.判断题1.安装普通螺纹车刀时,为获得正确的牙形,必须使车刀刀尖与螺纹轴线等高,刀尖角的平分线与螺纹轴线垂直。 ( 对 ) 2.在降速传动链中末端传动件的精度应高于前端件。 ( 对 ) 3.工艺系统在切削加工时会产生受力变形,则变形量越大,工件产生的
29、形状误差就越大( 错) 4.在车床用双顶尖装夹车削轴类零件时,若后顶尖在水平方有偏移,则会出现双曲面形的圆柱度误差;若后顶尖在铅垂面方向有偏移,则会出现锥形的圆柱度误差。 ( 错 ) 5.零件的内孔表面加工,在精度要求相同的条件下,要比外圆加工困难。 (对 ) 6.车削长轴时,容易出现马鞍形的圆柱度误差。 ( 错 ) 7.车削外圆时,车刀必须与主轴线严格等高,否则会出现形状误差 ( 错 ) 8.在车床上钻孔容易出现轴线偏移现象,而在钻床上钻孔则容易出现孔径增大现象。 ( 错 ) 9.主轴的纯径向跳动对工件圆柱表面的加工精度没有影响。 ( 错 ) 10.采用阿基米德齿轮滚刀加工齿轮会使工件产生常
30、值系统误差。 ( 对 ) 11.平面磨床的床身导轨在铅垂平面内的直线度要求较高,普通车床的床身导轨在水平面内的直线度要求较高。 ( 对 ) 12.选择加工方法时应尽量选择工艺能力系数大的加工方法。 ( 错 ) 13.某工序的工艺能力系数Cp >1,加工尺寸呈正态分布,则该工序不会产生废品。 ( 错) 14.车床主轴轴颈的形状精度对主轴的回转精度影响较大,而轴承孔的形状精度影响较小 对15.在车床上用三爪自定心卡盘多次装夹同一工件时,三爪定心卡盘的对中精度将直接影响工件上被加工表面的位置精度 (对 ) 四.填空题1.主轴的回转误差可分解为_、_和_三种基本形式。纯径向跳动纯轴向窜动纯角度摆
31、动2.由于毛坯存在形状误差,工件加工后(调整法)加工表面的形状误差与毛坯_,其比值=工/毛_1,这一现象称为_。相似小于误差复映 3.根据工件加工时误差出现的规律,加工误差可分为_误差和_误差,其中_误差的大小、方向基本不变或有规律的变化系统误差随机误差系统误差。 4.以车床两顶尖间加工光轴为例,分析下列三种条件下因切削过程受力点位置的变化引起工件何种形状误差,只考虑机床变形时是_、只考虑车刀变形时是_、只考虑工件变形时是_。 马鞍形圆柱形腰鼓形五.问答及计算题1.加工一批尺寸为20-0.10的小轴外圆,若尺寸为正态分布,均方差=0.025,公差带中点小于尺寸分布中心0.03mm。试求:1)加
32、工尺寸的常值系统误差、变值系统误差以及随机误差引起的尺寸分散范围?2)计算这批零件的合格率及废品率? (问答)(1). 1)常0.03, 变0, 尺寸分散为60.15 ;2)计算详见附图 答案附图2.在车床上车削一细长轴,当毛坯横截面有圆度误差(如椭圆度),且车床床头的刚度大于尾座的刚度时,试分析在只考虑工艺系统受力变形的影响下,一次走刀加工后工件的横向及纵向形状误差。 (问答) (2). 要点:根据误差复映规律,横截面仍有椭圆度误差;工件细长,刚度差,加工后呈腰鼓形,且靠近床头一端工件直径小于靠近尾座一端的直径。 3.平面磨床、普通车床的床身导轨在水平面内和铅垂平面内的直线度要求是否相同?为
33、什么? (问答) (3). 不同,平面磨床导轨在铅垂平面内的要求高,普通车床导轨在水平面内的要求高。因平面磨床导轨在水平面内的直线度误差对平面磨削精度影响较小,在铅垂平面内的直线度误差则基本上以1:1反映在被磨削平面的平面度误差上;普通车床导轨在水平面内的直线度误差基本上以1:1反映在被车削圆柱面母线的直线度上,影响圆柱面的圆柱度和尺寸精度,在铅垂平面内的直线度误差对圆柱面的精度影响较小。4.为减小传动链误差对加工精度的影响,应该采取哪些措施? (问答) (4). 1)提高传动件、特别是传动链末端件的制造精度和装配精度;2)缩短传动链;3)消除传动间隙;4)采用误差修正机构。5.在车床上镗孔时
34、,若主轴回转运动和刀具的直线进给运动均很准确,只是它们在水平面内或垂直面上不平行,试分析加工后将产生什么样的形状误差? (问答) (5). 在车床上镗孔,若主轴回转轴线与刀具的直线进给运动处于同一水平面内但不平行其夹角为时,则加工后内孔为一锥角为2的锥孔;若二者处于同一垂直面内但不平行其夹角为时,则加工后内孔为一双曲面。1、 切削运动及切削用量、切屑的种类;2、 刀具材料性能及车刀形状及几何角度,掌握主剖面参考系中主要刀具几何角度的标注及刀具工作几何角度与静止几何角度的变化;3、 切削液的相关知识;4、 掌握机床传动系统的传动结构式的表示方法和转速计算方法;5、 掌握铣削的铣削方式、齿轮齿形的加工方法;6、 典型表面加工方法中,简单表面的加工工艺路线7、 工艺过程中基本概念;8、 学会运用六点定位原理来分析实际零件加工时的欠定位或过定位,并改正;9、 粗精精准选择原则,零件表面加工顺序原则;10、 能进行简单的零件结构工艺性分析和进行结构改进。第一章 三.判断题参考答案 (1). N (2). Y (3). N (4). N (5). Y (6). Y (7). Y (8). Y (9). Y (10). N (11). N (12). N (13). Y 四.填空题参考答案 (1). 主切削力进给力背向力
