项目六项目任务书

1、任务1 印制电路图的测绘 (6课时) 姓名： 班级： 组号： 日期：一、学习目标1熟悉印制电路板布线图规则；2熟悉印制电路板装配图的识读；3熟悉印制电路板混合图的识读；4熟悉如何由印制电路图测绘成电原理图。二、任务描述1. 讲述印制电路板的基本理论；2. 由印制电路图测绘成电原理图。三、任务器材及仪器仪表1. 印制电路板2. 数字万用表四、具体实施阶段1.讲述印制板电路图的结构及布线方式（1）印制电路板布线图印制板的布线图铜箔线路一般有4种表示方式：双轮廓线；双轮廓线内涂色（焊孔不涂色）；双轮廓线内画剖面线；单线表示（印制导线的宽度小于1mm或宽度一致时的表示方法）。4种表示方式如图1.1所示

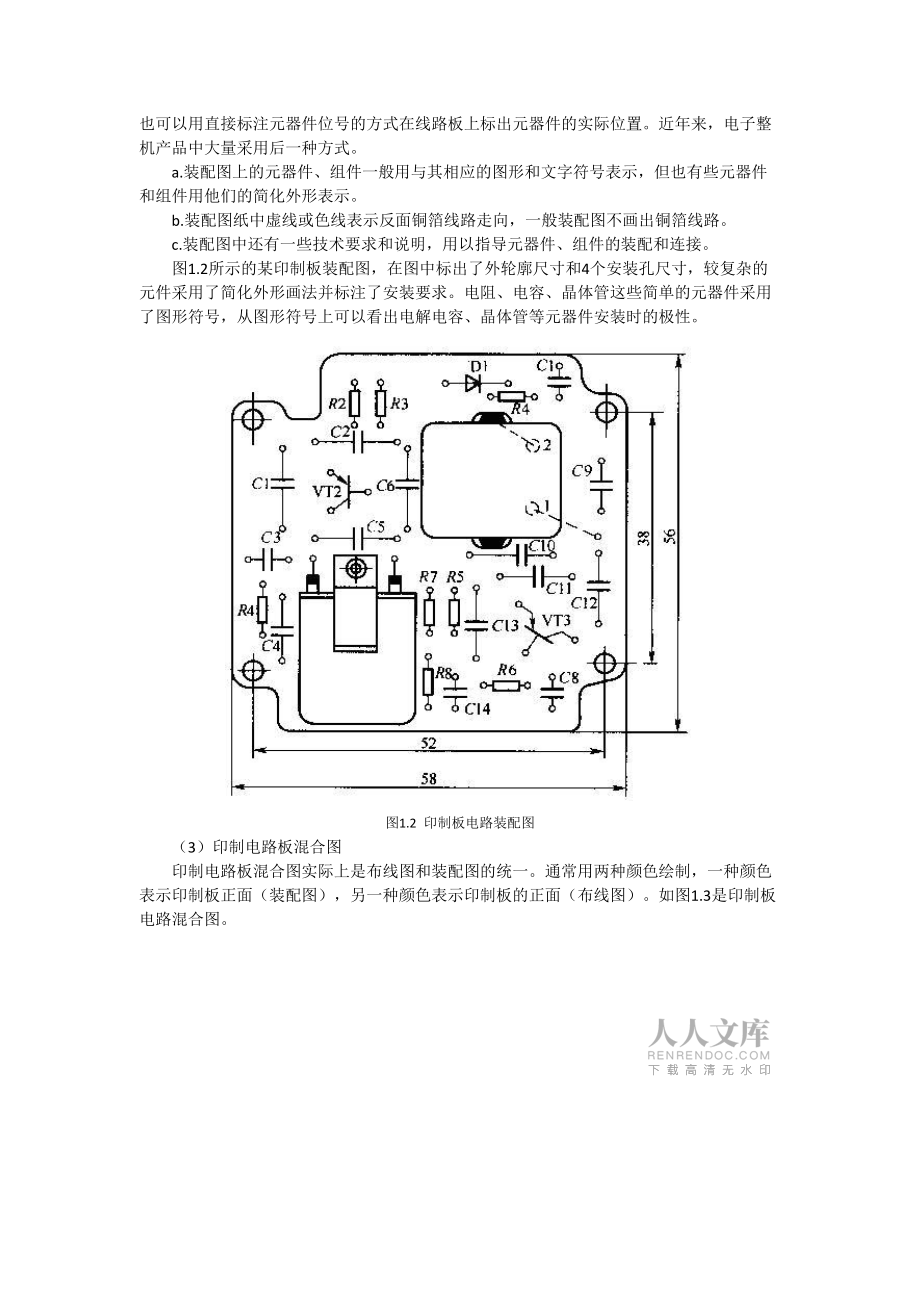

2、。图1.1 铜箔线路的表示方式（2）印制电路板装配图印制电路板装配图反映出电路原理图中各种元器件和组件在印制板上的分布状况和具体位置。装配图一般可以采用图纸表示的方式画出各元器件的分布和他们之间的连接情况。也可以用直接标注元器件位号的方式在线路板上标出元器件的实际位置。近年来，电子整机产品中大量采用后一种方式。a.装配图上的元器件、组件一般用与其相应的图形和文字符号表示，但也有些元器件和组件用他们的简化外形表示。b.装配图纸中虚线或色线表示反面铜箔线路走向，一般装配图不画出铜箔线路。c.装配图中还有一些技术要求和说明，用以指导元器件、组件的装配和连接。图1.2所示的某印制板装配图，在图中标出了

3、外轮廓尺寸和4个安装孔尺寸，较复杂的元件采用了简化外形画法并标注了安装要求。电阻、电容、晶体管这些简单的元器件采用了图形符号，从图形符号上可以看出电解电容、晶体管等元器件安装时的极性。图1.2 印制板电路装配图（3）印制电路板混合图印制电路板混合图实际上是布线图和装配图的统一。通常用两种颜色绘制，一种颜色表示印制板正面（装配图），另一种颜色表示印制板的正面（布线图）。如图1.3是印制板电路混合图。图1.3 印制板电路混合图2.讲述由印制电路图测绘成电原理图的方法在实际工作中，我们手中往往只有印制板电路图步骤如下或印制电路板实物，在缺少电原理图的情况下，一般需要根据现有的印制电路图测绘成电原理图

4、。一般（1）画出电原理图草图a.将印制电路图上的所有元器件用其相应的图形符号表示，所有图形符号应符合GB/T4728系列标准。b.将印制电路图上的所有印制导线用连接线代替。c.将所有焊盘用连接点代替，相交的印制导线处也用连接点代替。d.画出电原理图的草图。（2）绘制出正确的电原理图对草图进行整理，绘制成规范的便于识读的电原理图。在整理过程中，可以从一下几个方面着手：a.根据电路绘制的需要，两个连接点以及他们之间的连线（即连接点之间是导线连接）可以简略用一个连接点表示。b.根据元器件和单元电路明显特征来查找并整理，例如，容量、体积较大的滤波电容；集成电路；带散热片的功率管；4个二极管组成的整流电

5、路以及变压器等。c.寻找地线。地线往往是印制电路板上面积较大的印制导线。d.查找输入和输出端。按照信号从左往右的传输方向，输入线一般在印制电路图的左边，输出线一般在印制电路图的右边。e.按照电路的功能绘制电原理图，绘制时，元器件分布均匀，线条要清晰、挺直。f.按照国标规定，给每个元器件或零部件标注相应的文字符号。五、教师评价任务1完成情况相关知识掌握情况总评任务2 印制电路图的测绘 (8课时) 姓名： 班级： 组号： 日期：一、学习目标1熟悉印制电路板的识读；2熟悉由实物测绘出电原理图的方法；3熟悉protel软件的使用；4熟悉实物测绘的常用经验。二、任务描述3. 讲述实物测绘出电原理图的方法

6、4. 由收音机面板测绘出电路原理图三、任务器材及仪器仪表3. 收音机电路板4. 数字万用表四、具体实施阶段1.由线路板实物测绘成电原理图的方法：如果我们手中的是线路板实物，而要求得到电路原理图。就是要完成对未知电子备件的反设计，必须首先获知该备件的连线表，然后才能依据元器件数据库的相关知识绘制出原电路原理图，进而通过技术分析和设计形成替代方案，实现反设计。对未知电路板的测绘所使用的常用办法主要有如下两种：a. 用万用表的欧姆档进行测绘对印制电路板上的各外露焊点和元器件管脚进行连接测试，即首先测量第一个焊点(或管脚)和第二、第三个焊点(或管脚)之间的电阻，直至测量完所有焊点和管脚，从而得到第一个

7、焊点或管脚在电路板上的连接图。用同样的方法，再测第二个焊点(或管脚)与第三、第四个焊点(或管脚)之间的电阻，直至测量完所有焊点和管脚，得到第二个焊点或管脚在电路板上的连接图。依次类推，可以得到电路板上各焊点和元器件管脚的连接关系(即网络图)。b. 采用固定针床的办法进行测绘对于每种电路板设计专门的测试针床，将专用针床与被测电路板的所有接点可靠接触，在计算机测试软件的控制下，通过专门的通道控制器可在较短时间内完成测试工作，而且能完成对多层电路板的测绘。但这种方式要求为每种被测对象设计一个专门的针床和测试软件，投入成本高、周期长。我们这里采用万用表进行电路的测绘。c. 用万用表进行印制线路板实物测

8、绘的具体步骤1.记录线路板实物的原始数据。拿到线路板实物后，首先最好用数码相机拍下印制线路板实物的原图，照片要反映出实物的外形、与其他器件的连接以及印制线路板上各元器件位置等具体情况。接着在纸上记录好所有元器件的型号、参数以及位置，尤其是二极管、三极管的极性，IC缺口的方向等。2.测定PCB的尺寸和外形。3.画出线路板的元器件装配图。给所有元器件编上统一代号，绘出仪器的元器件装配图（包括散件分布图、面板装配图、印制电路图）。4.查出电源正负端位置。凡是与电源正端相连的散件焊点、印制电路结点均用彩笔画成红色，凡与电源负端相连的所有焊点、结点均画成绿色。5.用万用表的欧姆档查清散件间的相互连接线及

9、其与印制板引出脚的连线，并画在装配图上。6.绘出电路草图。为防止出现漏查和重查现象，每查一个结点（或焊点），必须把此点相连的所有元件、引线查完后再查下一个点。边画边查，同时用铅笔将装配图上已查过的点、元件勾去。7.复查。草图画完后再将草图与装配图对照检查一遍，看有无错漏之处。8.将草图整理成标准电路图。9.测量记录PCB布线情况。 由实物还原电路原理图对于理解电路工作原理和工作情况很有帮助，但对于复杂的电路板，特别是多层板，直接还原电路原理图是非常困难的，这时通常需要借助计算机的帮助，利用扫描仪扫描电路板，多层板还要设法分层，然后再利用抄板软件如Quickpcb，得到各层的PCB文件，在需要的

10、情况下再由PCB文件还原电路原理图。这一过程对于被分析的线路板无疑是破坏性的。此处仅限于讨论由实物直接分析还原简单的原理图。下面我们现以简单电子产品收音机面板为例来说明测绘的基本过程。 2.收音机面板测绘对于电子产品食物的测绘过程就如同解剖过程一样，由表及里，层层深入。我们在此仅关注电路部分。（1）收音机面板实物测绘的具体步骤a.记录线路板实物的原始数据。拿到线路板实物后，首先最好用数码相机拍下印制线路板实物的原图，照片要反映出实物的外形、与其他器件的连接以及印制线路板上各元器件位置等具体情况。本例实物如图2.1所示。接着在纸上记录好所有元器件的型号、参数以及位置，尤其是二极管、三极管的极性，

11、IC缺口的方向等。 (a)PCB元件面 (b)PBC铜箔面图2.1 印制线路板实物图根据实物图记录相关元件参数如下：品名规格型号数量电阻金属膜电阻511个1001个1501个2201个6801个1K2个2K1个20K1个24K1个51K1个62K1个100K1个电位器5K1个双联CBM223P1个电容电解电容4.7µF2个100µF2个元片电容0.01µF1个0.022µF9个二极管开关二极管1N41483个三极管晶体三极管9018G1个晶体三极管9018H3个晶体三极管9013H3个变压器输入变压器兰、绿2个输出变压器黄、红2个中周振荡变压器红1个中频

12、变压器黄、白、黑3个磁棒B5*13*551个天线线圈1套扬声器0.5W 81只b.测定PCB的尺寸和外形。 c.画出线路板的元器件装配图。根据现有的印制线路实物以及我们第一步中列出的元器件清单，给所有元器件编上统一代号，如图2.2所示。图2.2 元器件装配图d. 查出电源正负端位置。凡是与电源正端相连的散件焊点、印制电路结点均用彩笔画成红色，凡与电源负端相连的所有焊点、结点均画成黑色。e.测试线路板中各元器件的连线情况。从左上角的二极管元件D1开始用万用表的欧姆档查清此元件脚与印制电路板上的各外露焊点之间的连接关系，可以首先从印制电路板上左上角的第一个外露焊点和D1左上角的1脚之间的电阻开始，

13、接着查印制电路板上左上角的第二个外露焊点和D1左上角的1脚之间的电阻，依此类推，将整个印制电路板上从左至右、从上到下，所有外露焊点与D1左上角的1脚之间的电阻都测量出来，从而得到和D1的1脚在电路板上的连接图。接下来继续测D1的2脚在电路板上的连接图，最终可得到ST89C52在电路板上的连接图。测完D1之后，继续测量其他元件在电路板上的连接图。直至最后将印制电路板上的所有元器件在电路板上的连接图都测量完成。就将整个电路实际的连线画在第三步中所画出的元器件装配图中。f.在PROTEL软件上绘出电路草图。为防止出现漏查和重查现象，每查一个结点（或焊点），必须把此点相连的所有元件、引线查完后再查下一个点。边画边查，同时用铅笔将装配图上已查过的元件勾去。7.复查
