1、1、楼宇自控系统DDC箱细部做法：通讯模块、控制模块、继电器排列整齐，标注清晰，通讯接线端子排、控制接线端子排、电源接线端子排排列整齐，标注清晰；端子排标签上能清楚知道相关受控设备。模块安装细部做法：模块固定在导轨上，两模块之间保持一定的间距，进线和出线排列整齐，标签标注清晰，便于以后的检修和维护工作。2、通信网络系统机房通信机房 静电地板、综合布线、棚顶墙体装修、UPS电源、精密空调系统、新风换气系统、监控系统、接地系统、防雷系统、消防系统、屏蔽系统布置合理、安装规范等。程控交换机房布线：1、大对数电缆通过梯架对应的进入相应理线器；2、打线：整洁、美观、规范、牢固，标签清晰，便于以后的检修及

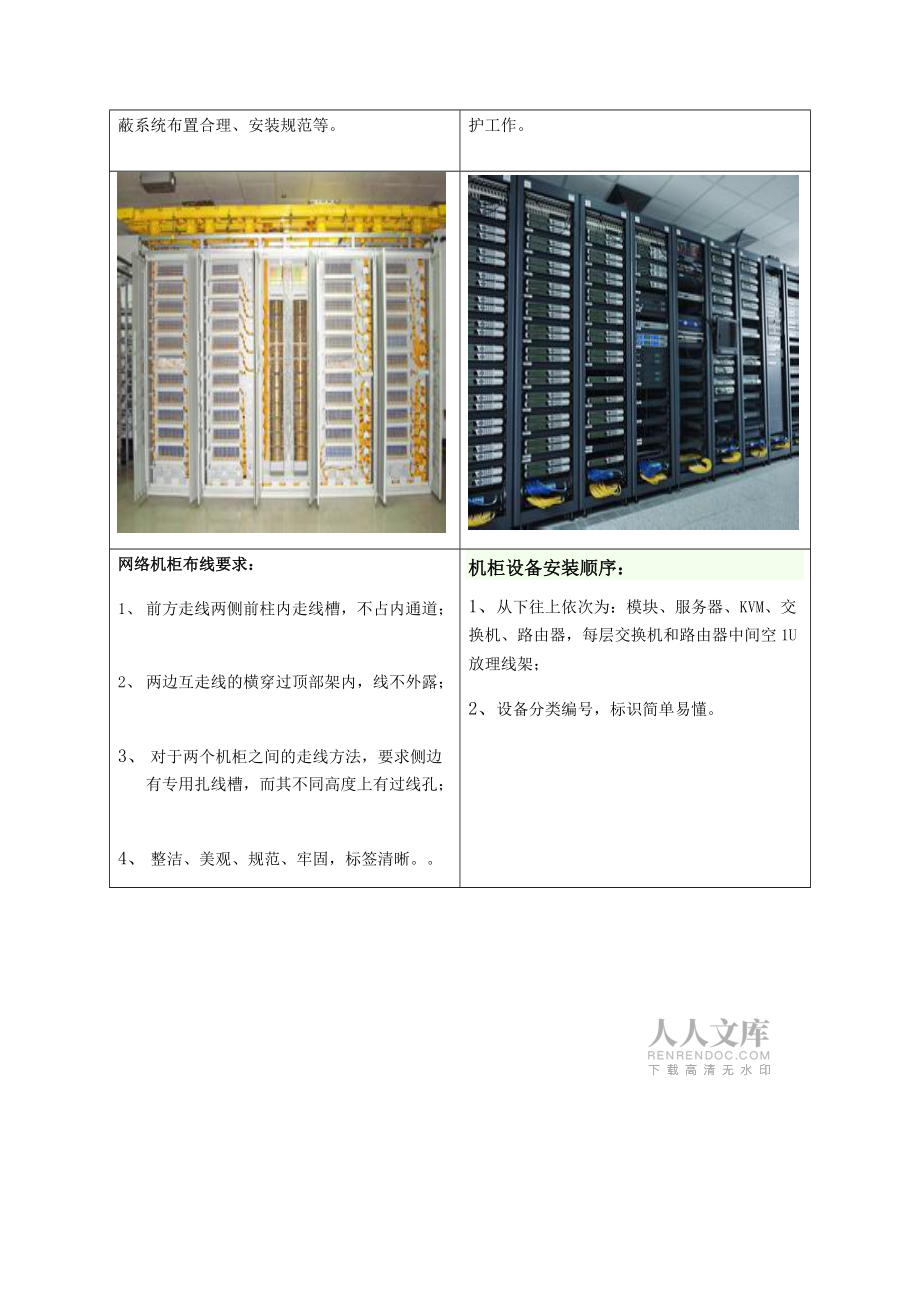

2、维护工作。网络机柜布线要求：1、 前方走线两侧前柱内走线槽，不占内通道；2、 两边互走线的横穿过顶部架内，线不外露；3、 对于两个机柜之间的走线方法，要求侧边有专用扎线槽，而其不同高度上有过线孔；4、 整洁、美观、规范、牢固，标签清晰。机柜设备安装顺序：1、从下往上依次为：模块、服务器、KVM、交换机、路由器，每层交换机和路由器中间空1U放理线架；2、设备分类编号，标识简单易懂。3、计算机网络主交换机设置：第一次配置主交换机时，把一台计算机直接与交换机控制模块的以太网端口相连，通过超级终端登录到交换机，首先给交换机设置IP地址、用户名和口令。分交换机设置：1、 通过主交换机给各分交换机设置IP

3、地址、用户名和口令；2、 分交换机多分布在网络机房和IDF内。4、应用软件操作命令界面安装调试要点：1、 统一规划设计，分系统编辑各前端设备的地址码和通讯协议；2、 线缆通断及性能测试通过后，进行线缆、设备端接；3、 设置各系统前端设备地址码和通讯协议，进行单点调试；4、 安装各系统应用软件，在操作界面上设置每一通道上的地址码和通讯协议；5、 将前端单点调试好的设备接入操作界面对应的通道上，进行联网调试。5、火灾自动报警及消防联动系统消防栓：1、 内置DN65室内消火栓，65接扣、25M衬胶水带、19水枪及消防软管卷盘，下部配置3KG装手提或磷酸铵盐干粉灭火器；2、 旁边设置火灾报警按钮，便于

4、发生报警是手动操作和联动控制。手动火灾报警按钮：1、每个防火分区应至少设置一个手动火灾报警按钮，距离不应大于30m；2、手动火灾报警按钮设置在明显和便于操作部位；3、安装在墙上时，底边距地高度为1.31.5m；4手动火灾报警按钮宜设置在公共活动场所的出入口处，应有明显的标志。消控室的组成和一般要求：1、至少由火灾报警控制器、消防联动控制器、消防控制室图形显示装置或其组合设备组成；2、消防安全管理、控制和显示要求、信息记录要求、信息传输要求。3、消防控制室内设备的设置1）设备面盘前的操作距离：单列不应小于1.5m;双列不应小于2m2）在值班人员经常工作的一面，设备面盘至墙的距离不应小于3米；3）

5、设备面盘后的维修距离不宜小于lm 4）设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道5）集中火灾报警控制器或火灾报警控制器安装在墙上时，其底边距地面高度宜为1.3一1.5m。温感、烟感的细部做法：1、温感的保护半径为4.4米，安装间距为7米；2、烟感的保护半径为5.8米，安装间距为9米；3、通常吊顶安装。温感、烟感与消防栓联动：1、温感、烟感通过联动控制线连接对应区域的消防栓按钮触发模块；2、当某区域的温感、烟感达到设定的危险值后，触发警铃或声光报警器报警，并启动该区域的相关消防设备。6、电（光）缆敷设与布线视频线进矩阵细部做法：1、视频线进矩阵前，统一规划，合理布局；2、视频

6、线在桥架内分层绑扎，根据规划进入相应的矩阵各层；3、弯曲有度、绑扎牢固、排线整齐、标示清楚。吊顶内网络布线细部作法：1、根据线缆数量统一规划梯架规格型号，在吊顶内安装梯型桥架；2、在梯架上根据规划敷设网线；3、网线在梯架上排列整齐、牢固、美观有序。大对数电缆布线：1、根据大对数线缆数量统一规划梯架规格型号，在吊顶内安装梯型桥架；2、在梯架上根据统一规划敷设大对数线缆；3、线缆在梯架上排列整齐、牢固、美观有序。垂直布线：1、 根据机柜容量和机柜上口理线器排列，合理布局梯型桥架上网线进机柜数量；2、 网线进机柜要弯曲有度、排列整齐、牢固、美观有序、标示清晰。网线到110配线架布线：布局合理、卡接有

7、序、弯曲有度、排列整齐、绑扎牢固、标示清晰。光缆、网线从T型桥架到网络机柜布线：布局合理、弯曲有度、绑扎牢固、排列整齐、横平竖直，符合规范要求。7、接地线安装弱电设备接地：1、 电阻测试仪测量地网阻值必须小于等于4，否则，加桩或用田字格加以解决；2、 接地材料必须符合规范要求。弱电综合接地：1、 电阻测试仪测量地网阻值必须小于等于1；2、 所有接地材料必须符合设计施工规范。8、智能建筑设备安装智能高速球安装：高度3.5米及以上，水平速度：手动6-120度/秒，预置6-360度/秒，垂直速度：手动0.8-120度/秒，预置6-360度/秒；数码变焦：2-8倍；最低照度：1Lux/F1.2；镜头变

8、焦：16倍光学镜头（F1.4 f3.9-63mm）；预置点：128个；分辨率：520线；背光补偿：自动；光圈：自/手动。立杆枪机安装：摄像机立杆高度2.5米，影象系统：1/3"SONY CCD图象传感器；影像图素：752（H）*582（V）<PAL>；分辨率：600线；最低照度：0.002LuxF1.2；电子快门：NTSC：1/60-1/100000秒，PAL：1/50-1/100000秒；背光补偿：自动跟踪。墙装枪机安装：安装高度2.5米，影象系统：1/3"SONY CCD图象传感器；影像图素：752（H）*582（V）<PAL>；分辨率：600线

9、；最低照度：0.002LuxF1.2；电子快门：NTSC：1/60-1/100000秒，PAL：1/50-1/100000秒；背光补偿：自动跟踪。立杆半球摄像机安装：安装高度2.5米，影象系统：1/3"SONY CCD图象传感器，影像图素：752(H)*582(V)；分辨率：420线；电子快门：NTSC：1/60-1/100000秒，PAL：1/50-1/100000秒；镜头安装：f3.6mm/F2.0(f=2.8,6,8,12mm可选)；背光补偿：自动跟踪。停车场管理系统标准安装方式：安全岛设置在出入口正中间，右侧进左侧出，发卡机设置在入口前面，取卡后入口闸机自动启动，闸机拦杆自动

10、升起，车子通过闸机拦杆下地感线圈后，闸机栏杆自动落下；车子出场需根据进场时间进行付费，然后工作人员按下出场按钮，出场闸机拦杆升起，待车子通过出场拦杆下地感线圈后，出场闸机拦杆自动落下。远距离感应停车场管理系统：出入口闸机同时控制停车场拦杆，进场时按下进场遥控器进场按钮，拦杆立起，出场时按下出场按钮，拦杆立起。该停车场管理系统适合独立别墅等小型停车场。无线巡更系统：巡更棒、巡更纽扣、巡更点、巡检标牌、数据导入器、巡更软件，巡更点根据巡游路线进行安装，每个巡更点安装处贴上醒目的巡检标牌，便于识别，巡更纽扣跟巡更棒对应使用。保安带着巡更棒和巡更纽扣每经过一个巡更点感应一下，回来后通过数据导入器把巡游

11、数据导入巡更软件里，自动生成该保安的巡游数据。两进两出停车场管理系统：一般安装在大型小区主入口，进场自动取卡，出场按时付费，与标准配置停车场管理系统管理模式一样。9、控制柜、箱与控制台安装中控室安装：1、 兼顾所有线缆、安装设备，统一规划设计；2、 控制台距离大屏保持合适的距离，保证操作管理人员平视角度清晰可见；3、 静电地板承重：1000KG/平米，各种控制设备安装在大屏底部箱柜内；4、 各系统软件操作界面安装在相应的控制台；5、 相关服务器、矩阵、UPS电源等安装在内侧。模块柜安装要求：所有控制模块分门别类的安装在模块柜中，通过模块柜内相应的模块标签可以轻松查找相应的控制设备，模块排列整齐

12、、安装牢固、标签清晰，符合模块柜模块安装规范。核心机房控制柜安装：各系统控制柜安装有序，排列整齐、间距适度规范，便于操作维护，安装在静电地板上面，所有进线从静电地板下进各相应控制柜。大型项目智能化控制室：各主要系统分隔设置控制室，互连互通，各系统的控制台、控制柜、服务器等分隔设置，且通过网络相互联动。10、缆线端接弱电接线子：通常情况下，在弱电线缆长度不够又允许端接的线缆，或一种弱电线缆跳接到另一种弱电线缆上，使用的弱电接线子。优点是接线方便、接触良好牢固耐用。多芯通讯电缆：8芯通讯线缆端接：两芯线接直流电源、两芯线接地、两芯线接数据信号、两芯线接模拟信号。例如：小区单元门口主机的通讯主线。大

13、对数电缆端接：通常大对数电缆端接前，先每组两芯进行定义后接入程控交换机，每组另一端接入IDF的110配线架，对应程控交换机上的定义做好标签。网线端接：有两种打线方式，分别为：1、绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；2、橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。11、活动地板或地面上信息插座安装强弱电地插安装间距要求：电源插座与电视插座的水平间距不应小于500mm，电源插座与弱电系统信息口水平间距不小于150mm。地插观感与使用要求：地插的颜色尽量与地板颜色一致，盖板盖上略微高出地板；地插尽量安装在工位隐蔽处，方便使用和美观。弱电地插安装细部做法：首先根据施工图纸进行精确定位，预埋钢制底盒，用

14、金属线管将钢制底盒连接，然后进行校准，钢制底盒上端面保持地坪面下3-5mm，然后在其周围用混泥土浇筑固定，待地面装饰层完成并干燥后，清理场地，去掉钢制底盒的保护盖，清理安装洞口的渣土和杂物，进行模块和面板的安装，保证模块与线缆的接触良好，测试性能符合规范要求，上盖与地板的接触良好。12、光缆终端盒光纤终端盒特征：1.提供光缆与配线尾纤的保护性连接；2.使光缆金属构件与光缆端壳体绝缘，并能方便地引出接地；3.提供光缆终端的安放和余端光纤存储的空间，方便安装操作；4.具有足够的抗冲击强度的盒体固定，方便不同使用场合的安装。机架式光纤熔接盒细部作法：安装于网络机柜内，一端通过光纤熔接连接进网络机柜的

15、光缆，另一端通过光纤跳线连接到网络交换机上，通过网络交换机实现光信号和数据信号的转换。光接箱的作用及安装：将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，同时还可以实现光缆的跳接、测试和维护。通常安装于机柜、箱体内。光纤跳线的制作：在光线的两端各接一个连接头，做成光纤跳线，光纤跳线分为单线和双线，光纤一般只进行单向传输，通信设备需要发送和接收两根光纤，使用时单线需要两根，双线需要一根，光纤跳线的两端的连接头要适配连接设备的连接头，可以构成光纤跳线的不同类型。13、机房布线进机房顶部线缆的细部做法：大量进机房的线缆必须分系统绑扎牢固、排列有序、标签清晰、弯曲有度、统一敷设在T型桥架上，分门别类的敷设到各自的机柜内。进机房静电地板下线缆细部作法：根据机房布置图规划静电地板下各系统线缆路由，原则要求不交叉、距离最近、互连互通、弯曲有度、排列整齐、留有一定余量、标示清晰、检修方便，从机柜下进机柜
