40kHZ超声波收发电路原理图大全

1、40kHz超声波收发电路原理图大全40kHZ超声波发射电路£J02kH工和户假发时居( i )40kHZ超声波发射电路之一，由F1F3三门振荡器在F3的输出为40kHz方波，工作频率主要由 C1、R1和RP决定，用RP可调电阻来 调节频率。F3的输出激励换能器T40-16的一端和反向器F4, F4输 出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一 倍。电容C3 C2平衡F3和F4的输出，使波形稳定。电路中反向器 F1F4用CC406次反向器中的四个反向器，剩余两个不用(输入端应接地)。电源用9V叠层电池。测量F3输出频率应为40kHzt 2kHZ, 否则应调节RR

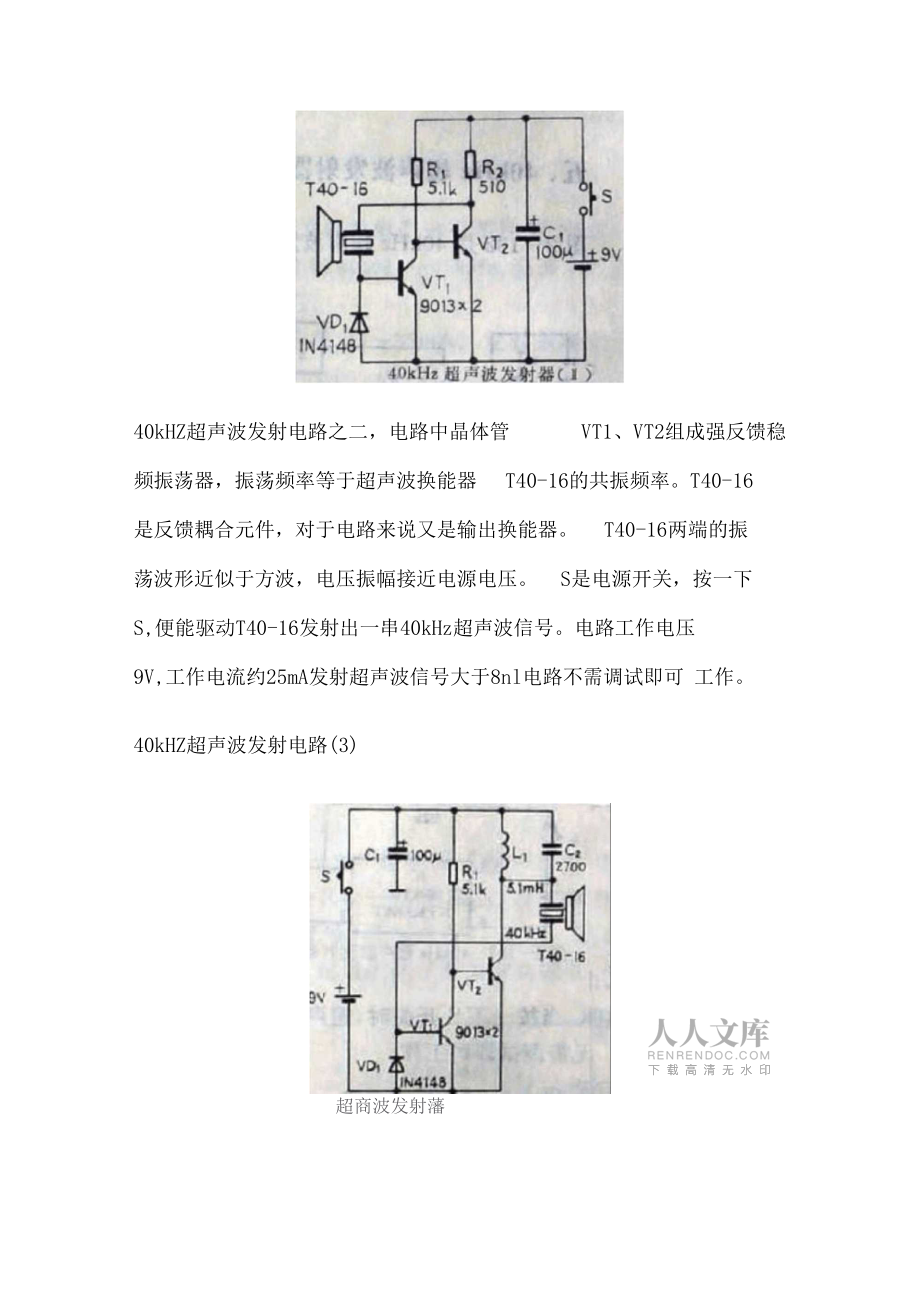

2、发射超声波信号大于8m40kHZ超声波发射电路40kHZ超声波发射电路之二，电路中晶体管 VT1、VT2组成强反馈稳 频振荡器，振荡频率等于超声波换能器T40-16的共振频率。T40-16是反馈耦合元件，对于电路来说又是输出换能器。T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。S是电源开关，按一下S,便能驱动T40-16发射出一串40kHz超声波信号。电路工作电压 9V,工作电流约25mA发射超声波信号大于8nl电路不需调试即可 工作。40kHZ超声波发射电路(3)超商波发射藩40kHZ超声波发射电路之三，由 VT1、VT2组成正反馈回授振荡器。 电路的振荡频率决定于反馈元件的

3、T40-16 ,其谐振频率为40kHzt 2kH乙频率稳定性好，不需作任何调整，并由T40-16作为换 能器发出40kHz的超声波信号。电感L1与电容C2调谐在40kHz起作 谐振作用。本电路适应电压较宽（312功，且频率不变。电感采用 固定式，电感量5.1mH整机工作电流约25mA发射超声波信号大于 8ni40kHZ超声波发射电路4怯出超声被发射*RN >40kHZ超声波发射电路之四，它主要由四与非门电路CC4011完成振荡及驱动功能，通过超声换能器T40-16辐射出超声波去控制接收机。其中门YF1与门YF2组成可控振荡器，当S按下时，振荡器起振，调 整RP改变振荡频率，应为40kH1

4、振荡信号分别控制由YF4 YF3组 成的差相驱动器工作，当 YF3输出高电平时，YF4一定输出低电平；YF3输出低电平时，YF4输出高电平。此电平控制T40-16换能器发出40kHZ超声波。电路中YF1YF4采用高速CMO出路74HC00四与非门电路，该电路特点是输出驱动电流大（大于15mA ,效率高等。电路工作电压9V,工作电流大于35mA发射超声波信号大于10m40kHZ超声波发射电路4叫牛超小 波发射器（城）40kHZ®声波发射电路之五，由LM555寸基电路及外围元件构成 40kHZ 多谐振荡器电路，调节电阻器RP阻值，可以改变振荡频率。由LM555 第3脚输出端驱动超声波换能

5、器 T40-16 ,使之发射出超声波信号。电路简单易制。电路工作电压9V,工作电流4050mA发射超声波信 号大于8nl LM555可用NE555直接替代，效果一样。双稳态超声波接收机电路 由于单稳态接收机无记忆功能，所以不能用在家用电器的开与关中, 适用面不宽。是一种双稳态超声波接收机电路，它的前级电路同图 2-186电路完全一样，只是执行电路不同。电路中，由VT5 VT6及相关辅助元件构成双稳态电路，当 VT4每导 通一次（发射机工作一次），触发信号经 C7、C8向双稳电路送进一 个触发脉冲，VTS VT6状态翻转一次，当VT6从截止状态转变成导 通状态时，VD5截止，VT7截止，继电器K

6、释放；当再来一个触发信 号时，VT6由导通转变为截止状态，VD5导通，VT7导通，继电器K 吸合. 由于增加了双稳电路，使之用于电灯、电扇、电视等电器 遥控成为现实。调试时，在 a点与+6V （电源）之间用导线快速短路 一下后松开，继电器应吸合（或释放），再短路一下松开，继电器应 释放（或吸合），如果继电器无反应，请检查双稳电路元件焊接质量 和元件参数。一般情况下一次即可成功。单稳式超声波接收器电路甲M单稳式超声波接收器电路原理图，超声波换能器R40-16谐振频率为40kHZ,经R40-16选频后，将40kHz以外的干扰信号衰减，只有谐振 于40kHz的有用信号（发射机信号）送入VT1VT翅成的高通放大器 放大，经C5 VD1检出直流分量，控制 VT4 VT5组成的电子开关带 动继电器K工作。由于该电路仅作单路信号放大，当发射机每发射一 次超声波信号时，接收机的继电器吸合一次（吸合时间同发射机发射 信号时间相同），无记忆保持功能。可用作无线遥控摄象机快门控制、 儿童玩具控制、窗帘控制等。电路中 VT1BA200, VT2BA150,其 他元件自定。电路不需调
