NO7信令系统基础

1、图中：INAP：智能网应用部分 OMAP：操作维护应用部分 CAP：CAMEL应用部分 MAP：移动应用部分 TCAP：事务处理能力应用部分 BSSAP：基站子系统应用部分 ISUP：ISDN用户部分 TUP： 电话用户部分 SCCP：信令连接控制部分 MTP：消息传递 ISP：中间服务部分L7：应用层L6：表示层L5：会话层L4：传输层L3：网络层L2：数据链路层L！：物理层N0.7信令系统的分层结构信令系统的分层结构l七号信令系统与OSI七层的对应关系N0.7信令各功能级介绍（信令各功能级介绍（MTP）lMTP功能级划分N0.7信令各功能级介绍（信令各功能级介绍（MTP1层）层）l信令数据

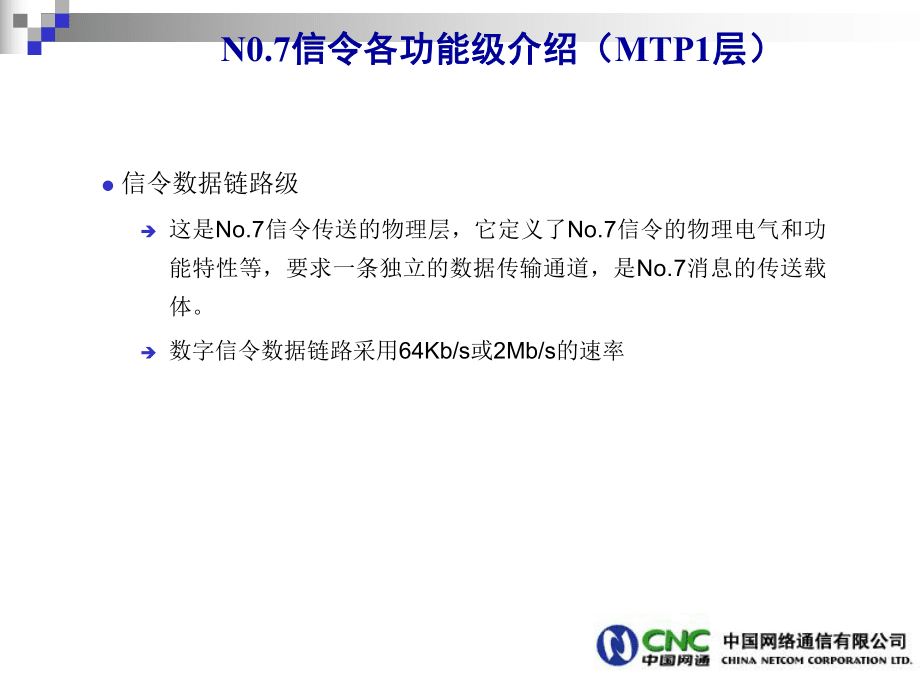

2、链路级这是No.7信令传送的物理层，它定义了No.7信令的物理电气和功能特性等，要求一条独立的数据传输通道，是No.7消息的传送载体。数字信令数据链路采用64Kb/s或2Mb/s的速率N0.7信令各功能级介绍（信令各功能级介绍（MTP2层）层）l信令链路级定义信令消息在数据链路上的传送方式和过程信令单元定界信令单元定位差错控制初始定位差错率监视流量控制处理机故障N0.7信令各功能级介绍（信令各功能级介绍（MTP2层）层）l信令单元定界一个信令单元的开始和结束靠标志码(F: 01111110)来实现开始的标志码一般也是前一个信令单元的结束码，两个信号单元之间可以有多个标志码采用“0 bit插入技

3、术”来保证标志码的唯一性，即发端在连续5个“1”后插入1个“0”，收端在收到连续5个“1”后，如果后边为“0”则认为该“0”为填充比特，删去该“0”N0.7信令各功能级介绍（信令各功能级介绍（MTP2层）层）l信令单元的定位这里的定位不是指初始定位，而是在信令链路上与定界密切相关的定位正确识别了信令单元的标志码时，就认为信令单元已定位如果收到了不允许出现的码型，如大于6个连1等等，就认为失去定位，此时舍弃收到的信令单元，进入信令单元差错率监视过程N0.7信令各功能级介绍（信令各功能级介绍（MTP2层）层）l差错控制差错检测 一般要求误码率小于1.2X10-6， 靠CK字段来完成 CK采用16位

4、的CRC校验算法 差错校正 基本差错校正方式（单向传输时延=15ms）N0.7信令各功能级介绍（信令各功能级介绍（MTP2层）层）l初始定位 是链路投入使用前必须经过的阶段，用于初始启用或链路发生故障后进行恢复时链路的定位过程，由LSSU中的SF来完成五个阶段：未定位已定位验收周期验收完成投入业务使用N0.7信令各功能级介绍（信令各功能级介绍（MTP2层）层）l初始定位（示意图）N0.7信令各功能级介绍（信令各功能级介绍（MTP2层）层）l差错率监视为了保证信令链路的服务质量，对信令链路上的信令单元的差错程度进行监视。当信令链路传送信令单元的差错达到一定程度时，应判定信令链路故障，并通知第三级

5、作适当处理N0.7信令各功能级介绍（信令各功能级介绍（MTP2层）层）l流量控制当信令链路过负荷时，为了不使拥塞扩散，应启动第二级的流量控制程序，使链路恢复正常第二级的流量控制用于处理第二级的拥塞状况N0.7信令各功能级介绍（信令各功能级介绍（MTP2层）层）l处理机故障当由于高于第二级的原因造成链路不能正常工作，就认为发生了处理机故障本地处理机故障：第二级收到了来自第三级的指示或已经识别出第三级故障时，判断为本地处理机故障。发送SIPO，舍弃收到的MSU远端处理机故障：收到SIPO则认为对端处理机故障。停发MSU改发FISU收到对方的MSU或FISU则认为远端处理机故障解除N0.7信令各功能

6、级介绍（信令各功能级介绍（MTP3层）层）l信令网功能级：消息处理 消息识别 消息分配 消息路由信令网管理 当信令网中某些点或传输链路发生故障时，保证信令消息在信令网中仍能可靠地传递。N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l消息处理示意图N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l消息路由的步骤第一步是根据业务信令八位位组字段SIO中的SI和DPC选择信令业务使用的路由表第二步是根据所要达到的目的地即DPC和SLS来选择使用的信令链路组第三步是根据SLS在信令链路组内选择一条信令链路N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l信令网管理

7、信令网管理部分的功能是在信令网出现故障或拥塞时完成信令网的重新组合，从而恢复正常的消息传递能力。其中也包括启用和定位新的信令链路；信令业务管理信令链路管理信令路由管理N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l信令业务管理（1）倒换：通过在替换链路上发送倒换命令COO、并接收倒换证实命令COA完成倒回：通过发送、接收倒回命令CBD和倒回证实命令CBA完成的。倒回与倒换的不同之处在于CBD和CBA要双方都发，是倒换的逆过程N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l信令业务管理（2）强制重选路由A 收到 B 发来的TFP，强制重选路由A-C-DN0.7信令各功

8、能级介绍（信令各功能级介绍（MTP3层）层）l信令业务管理（3）受控重选路由(强制重选路由的逆过程）B-D故障恢复，B向A 发TFA，A重选路由A-B-DN0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l管理阻断管理阻断由可用信令链路的任一端启动。但它使用的前题是不会因阻断引起某一目的地的不可达，或造成阻塞；管理阻断后，信令链路标志为“已阻断”，这时可发送维护和测试消息，进行周期性的信令链路的测试；N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l信令链路管理信令链路管理功能用于控制本地连接的信令链路，恢复已有故障的信令链路，以便接通空闲的，还未定位的链路，以及断开已定

9、位的链路基本信令链路管理不能提供自动分配信令终端和数据链路的功能，如果一条数据链路故障，则与它相连的信令终端也变为不可用，反之亦然。如果一条数据链路的故障无法修复，则要由人工介入，更换为另一条数据链路和信令终端。这种方法的缺点是设备利用率低，但它最为简单，使用和控制都很方便我国规定暂时只使用基本信令链路管理方法N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l信令路由管理（1）信令路由管理用来在信令点之间可靠的交换关于信令路由是否可用的信息，并及时的闭塞或解闭塞信令路由。它包括禁止传递程序、允许传递程序、受限传递程序、信令路由组测试程序和信令路由组拥塞测试程序等N0.7信令各功能级

10、介绍（信令各功能级介绍（MTP3层）层）l信令路由管理（2）禁止传递程序 TFP 当去往某目的地的某一信令转接点，需要通知一个或多个邻近的信令点：不能再经本信令转接点向该目的地传递消息 若一个信令点收到了远端送来的TFP，就执行强制重选路由程序。N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l信令路由管理（3）允许传递程序 TFA 当去往某目的地的某一信令转接点，需要通知一个或多个邻近的信令点：已能够经本信令转接点向该目的地传递消息。 若一个信令点收到了远端送来的TFA，就执行受控重选路由程序。N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l信令路由管理（4）受限传

11、递程序 TFR 当去往某目的地的某一信令转接点，需要通知一个或多个邻近的信令点尽可能停止通过此信令转接点向该目的地传递有关业务时，执行受限传递程序。 若一个信令点收到了远端送来的TFR，执行受控重选路由程序，将业务转移到其他替换路由上。N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l信令路由管理（5）受控传递程序 TFC当信令网因故障或拥塞不能传送用户部分产生的全部信令业务时，应当使用信令业务流量控制程序，限制信令业务源点的信令业务。（拥塞控制）N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l信令路由管理（6）信令路由组测试 RST以测试某目的地信令业务是否能经过邻

12、近的信令转接点传送。当信令点从邻近的信令转接点收到一禁止传递消息TFP 或受限传递消息TFR 时，就每隔30秒钟向该信令转接点发送信令路由组测试消息RST，直到收到这个信令转接点送来的允许传递消息 TFA 为止。N0.7信令各功能级介绍（信令各功能级介绍（MTP3层）层）l信令链路测试消息在第三级产生的MSU中，有一类信令链路测试消息，其SI = 0001。包括两个消息，信令链路测试消息SLTM和信令链路测试证实消息SLTANO.7信令系统各功能级介绍（信令系统各功能级介绍（TUP）lTUP(电话用户部分)支持电话业务，控制电话网的接续和运行，如呼叫的建立、监视、释放等。TUP在移动网中使用时

13、有一些特别的要求。故称MTUP。IAIACMANCCLFRLG通话主叫被叫NO.7信令系统各功能级介绍（信令系统各功能级介绍（TUP）lTUP正常正常呼叫流程NO.7信令系统各功能级介绍（信令系统各功能级介绍（ISUP）lISDN用户部分ISUP在ISDN环境中提供话音和非话业务所需的功能，以支持ISDN基本业务及补充业务。ISUP具有TUP的所有功能，因此可以代替TUP。NO.7信令系统各功能级介绍（信令系统各功能级介绍（SCCP）l信令连接控制部分SCCPSCCP的设计宗旨是和MTP 3层结合，提供增强的寻址功能，如增加了按GT方式寻址功能。扩充了MTP的用户部分，SCCP内部支持最多25

14、6个子系统。SCCP也为MTP提供了附加功能，提供数据的无连接和面向连接业务。NO.7信令系统各功能级介绍（信令系统各功能级介绍（TCAP）l事务处理应用部分TCAPTCAP是No.7信令系统为各种通信网络业务提供的接口，如移动业务、智能业务等。TCAP为这些网络业务的应用提供信息请求、响应等对话能力。TCAP是一种公共的规范，与具体应用无关。具体应用部分通过TCAP提供的接口实现消息传递。如移动通信应用部分MAP通过TCAP完成漫游用户的定位等业务。TCAP在于提供了一个标准的消息封装机制。MAP、CAP等不同的应用对应于TCAP消息中不同的成份。NO.7信令系统各功能级介绍（信令系统各功能

15、级介绍（MAP）l移动应用部分MAPMAP是公用陆地移动网（PLMN）在网内以及与其他网间进行互连而设计的移动网特有的信令协议规范。MAP使GSM网络实体可以实现移动用户的位置更新、鉴权、加密、切换等功能，使移动用户可以正确地接入网络、发起和接收呼叫。NO.7信令系统各功能级介绍（信令系统各功能级介绍（INAP）l智能网应用部分INAPINAP智能网应用部分，应用于有线智能网;INAP规定了有线智能网SCF与SSF互连的接口规程。HSTPHSTPLSTPLSTPSPSPSPSPSP我国我国NO.7信令网的结构信令网的结构l我国信令网采用三级结构：HSTP、LSTP、SP 我国信令网结构示意图AHSTPHSTPHSTPHSTPHSTP
