Mapinfo使用大全

1、d前言MapInfo使用是网络规划优化中一个重要的软件，熟练的使用，可以有效清晰的提高我们工作的效率。一，Mapinfo中添加插件的方法：1 首先打开Mapinfo，选择TOOL Mannager。2 找的sitesee插件后在后面的loaded和autoload都打对钩，Ok退出。在Table菜单下即可看到WFI Sitesee子菜单。二，使用MapInfo插件sitesee制作基站图点位图和扇区图所需：Mapinfo、sitesee插件、工参表（包含经纬度）1、 先把工参表转化成TXT格式的。（由于Mapinfo打开xls文件时较为复杂，我们通常是将xls转换为txt后再导入Mapinfo

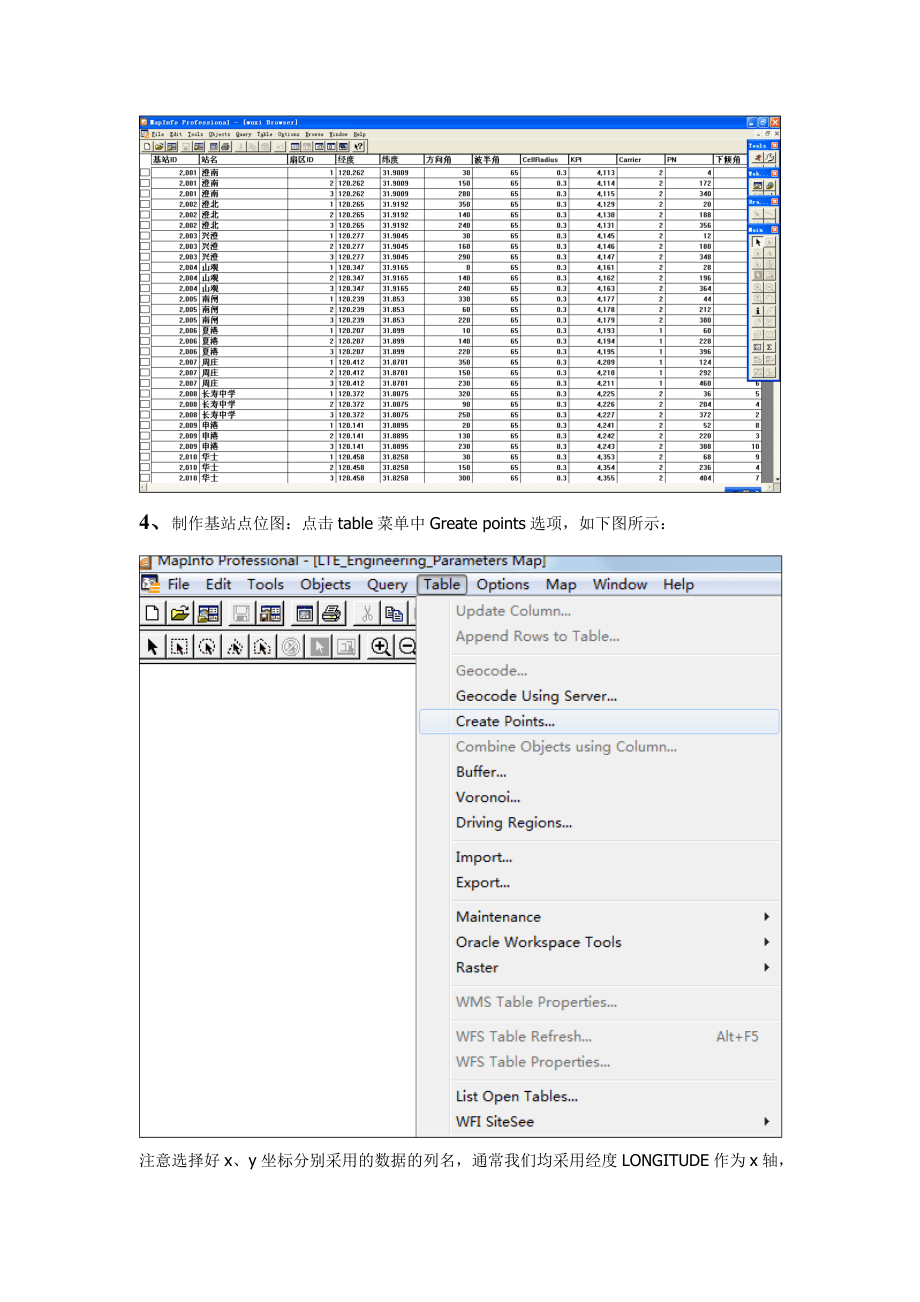

2、中。打开工参表后，点击“文件另存为”）注意选择保存类型为“文本文件（制表符分隔）（*.txt）”。2、 打开MapInfo软件，将TXT的工参导入MapInfo软件中。文件类型选择“带字符格式的TXT” 点击打开注意如上对话框中红色部分的选择，字体的设置设置为不用转换，并采用第一行作为列标题。点击OK后即成功导入表3，出现如下图4、制作基站点位图：点击table菜单中Greate points选项，如下图所示：注意选择好x、y坐标分别采用的数据的列名，通常我们均采用经度LONGITUDE作为x轴，纬度LATITUDE作为y轴。点击using Symbol可以选择采用的符号形状、符号颜色、符号大

3、小等选择站点的形状、大小、颜色，点OK，站点图制作完成。基站点位图制作有利于区分新建站和原站。5，使用sitesee插件制作基站扇区图，打开sitesee插件：点击TableWFI SiteSeeCreate Site Boundaries创建站点边界选择如下图，纬度、经度、扇区的大小（一般选择0.04或者0.05），波瓣角（一般选择65、45、30），在选择“方位角”点OK将表中各个字段填写完全，点击OK后生成tab文件并提示填选文件保存位置。点击FileOpen打开生成的Tab文件,如下图所示6、扇区图制作完成，显示基站名选择上图的站名就可以同时显示站名和PN的方法，选择“Expressi

4、on”,出现对画框，选择“站名+PN”点OK三，我想给基站拓扑图赋上颜色，最好不同的扇区颜色不同，怎么做？有两种做法，这里先讲简单的一种，另外一种是专题制图法，将在后面进行阐述。1 点击Window-New Redistrict Window新建重新分区窗口在需要红色标注的地方选择扇区号所对应的列名，点击OK即可2 生成地图如下图所示该方法缺点是支持的站点个数不能超过1000.四，创建专题地图可以根据不同指标将基站分为不同方式显示，例如我们划分不同BSC区域、话务载频区域，簇分划分都可以依照上面的不同颜色区分而画。1、首先打开全网扇区图或者站点图，点击MAP菜单中Greate Thematic

5、 Map 选项2、点击Nest根据不同的条件设置区分地图，可以根据归属不同BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色4、点OK，得到如下图三，利用Mapper插件检查邻区是否合理1、将全网工参表制作成“site_info无锡”的形式，格式如下图 2、将添加的邻区关系制作成“邻区关系”的形式，格式如下3、将两个EXCELL表格转化为TXT格式的4、打开MapInfo软件，同时打开“Mapper插件”5、点击“Import or Conver Cell Sectors”将至做好的全网工参导入，出现如下对话框如图6、点击MapInfo中“File”菜单“open”, 然后

6、将“邻区关系”导入，在“文件类型”选项框中选择“带界定符的ASCII(*.txt)”的选项如图7、 点击“打开”如下对话框，选择最后一个上图勾一定要打上8、点OK，会出现如下图所示的对话框，MapInfo软件将会在存放NBR的文件里自动生成1个NBR.TAB文件9、 点击MapInfo中“File”菜单“Close Table”选项10、 出现对话框，删除“邻区”表格11、点击MapInfo工具栏里的“Mapper” “Neighbors”“Load Per Cell Pair Table”，出现下图所示画面，将刚才做的“邻区”文件打开12、选中并打开MapInfo自动生成的邻区.TAB文件，

7、弹出如下图所示窗口13、显示SN号，点击MapInfo工具栏里的“Mapper” “Lobel Per Cell”“Cell Abbreviations”，如下图所示：14、将“邻区关系”打开，点击MapInfo工具栏里的“Mapper” “Neighbors ” “Intra Switch On”如下图所示：15、由于基站较多，所以要用到快速查找功能，点击MapInfo工具栏里的“Mapper” “Find” “Cell Abbreviation”，在“NAME_ABBREVI”中输入基站名称，比如WUXI2002点击确定，如下图所示：16、MapInfo会自动找到的WUXI2002基站，如

8、图所示17.然后点击地图右侧的绘图工具栏里的选择键，如下图红圈圈起来的图标所示：18 最后点击“WUXI2002基站”任意一个扇区，便可以显示出它所有添加的邻区关系，如下图，检查是否邻区关系合理。四，MapInfo指示经纬度、添加单个基站如图可以显示任何地方的经纬度如图添加基站，右击图下面，选择cosmetic layor, 点击右面，得到基站，点击上图，对话框中的“把经纬度复制上去，选择图的大小、颜色、形状五、MapInfo中快速查询基站按“Ctrl +F” 得到如下对话框，选择要查询的项，给要查询的基站标识一个形状，可以快速查询全网的基站。3、将MapInfo中的基站信息转化EXCLL表格

9、里点击上图，将需要的基站圈起来，双击，按“Ctrl +C”，可以复制到EXCLL里，包括基站的所有信息。六，我想给基站拓扑图赋上颜色，最好不同的扇区颜色不同，怎么做？有两种做法，这里先讲简单的一种，另外一种是专题制图法，将在后面进行阐述。3 点击Window-New Redistrict Window新建重新分区窗口在需要红色标注的地方选择扇区号所对应的列名，点击OK即可4 生成地图如下图所示七，我想做一幅区域划分图，怎么做？我们以上图的基础上做一幅割接划分为例： 点击FileNew Table，注意，因为我们需要在原图上看到效果，我们需要钩选上图上红色部分的复选框。而后点击Create。 弹

10、出对话框在name中书写上你想起的名字，而后点击Create，选择保存路径并将其保存。 我们发现一张空白地图被打开，将其关闭，切换到了原图界面，点击MapLayer Control，我们发现地图已经被加载进去了：钩选上如图的复选框，使这一图层可编辑。点击OK，回到地图窗口。 我们发现Drawing对话框变得可编辑了 我们通过对话框中给的画笔工具和文字工具等工具，便可修改勾勒出如下图型：记得保存即可八，我想要获取一幅地图图元的经纬度，怎么做？经常我们拿到一幅地图，但是察看表的信息，并没有经纬度，然而我们想获取这幅地图的经纬度信息，并想将其导出来以供使用，如下：上面地图是广东省的城市分布图，我们察

11、看其数据表，发现表中仅有一列城市名称列，并未有相应的经纬度信息，而我们需要得到这些城市的经纬度信息以便后续工作使用，应该怎么做呢？ 选择“TableMaintenanceTable Structure”我们点击“Add Field”，增加新的两列“X”和“Y”（分别代表经度和纬度），并设置其Type为Float浮点型。点击OK即完成新列的添加。打开表，我们看到新的列“X”和“Y”已经被添加成功，由于我们尚未未其赋值，因此目前两列值均为0，下面我们将进行针对这两列数据的赋值。 点击“TableUpdate Column”在“Column To Update”中选择我们需要更新数据的列，这里我们选

12、择“X”，然后点击“Assist”，弹出对话框：这个对话框是我们设置列X的值，在这里我们选择Functions中的“CentroidX”，意思为获取X坐标，即经度（如果我们获取纬度的值，我们这里选择CentroidY）。点击OK后回到Update Column对话框，在次点击OK后，即获取到了更新后的数据：采用类似的方法我们获取纬度值。 下面我们将把经纬度信息导出，经过上述方法的执行，我们获取到了地图数据的经纬度值：为了防止数据的流失，我们将通过先将数据导出为DBF格式，继而转换为XLS的方式。首先点击TableExport，在数据导出对框中的数据类型中选择dbf，继而导出（注意在弹出的字符集

13、设置中选择“No character set conversion”）。其次，适用excel软件打开导出的文件并将其按照我们的要求另存为xls或者txt格式即可。九，如何在地图上获取一块区域的面积？在网规工作中，我们常常想了解一块区域的一个大致面积，如下图所示的红色标注的密集区域，应该怎么做呢？首先，点击MapLayer Control，并将我们上图中图层设置为可编辑状态。其次，我们在Drawing对话框中选择Polygon：而后，我们使用这个工具在地图上沿着我们想要测量的区域进行描绘，描绘完成后，双击鼠标左键即可获得到一个新的多变形区域：在Main对话框中选择Select工具：采用Selec

14、t工具在我们所绘制的多变形上双击，即可看到如下对话框：其中红色标注部分即是我们所要获得的区域的面积。十一，如何在地图上查询特定的图元？我们准备在如下广东省城市地图上查询“广州市”所在位置，怎么做呢？我总结了下，大致有以下X种做法： SQL查询点击QuerySQL Select我们点击from Tables，在“Tables”中选择我们需要查找的表，这里我们选中的是“town”；而后点击where Condition，分别在Columns中选择name列，在Operators中选择“=”，最后输入“广州市”（注意字符串需要添加双引号）。这个表达式构成了一条SQL语句“select * from

15、town where name = “广州市”，意思就是把满足城市名称为广州市的图元选择出来。点击OK后即可看到查询结果：察看map窗口：中间亮的绿色点就是我们查询到的位置。 直接Select点击QuerySelect：点击Assist：在如图的Expression中按照第一种做法的方式输入表达式，而后多次点击OK后即可查询出来所要结果。 快捷方式法大家一定都熟悉在windows中通过快捷键“ctrl+f”进行快速查询，其实在Mapinfo中也可这样操作。首先，点击TableMaintenanceTable Structure：注意在Fields列上勾选上Indexed，而后点击OK即退回到地

16、图页面。这个时候我们即可使用快捷键“Ctrl+F”，弹出如下对话框：注意在Column中选择name列，而后点击OK，弹出Find对话框。在name中写入我们要查询的“广州市”，而后点击OK即可得到我们所要查询的图元。注意：采用这种方法查询图元，默认的被选中的图元是以五角星来标示的。十二，我在下面地市办公，可是暂时还没有买到电子地图，可工作又需要一定的地图进行辅助，怎么办？这种情况时常发生，我们解决方式一般思路是，首先找到一幅栅格地图（可简单理解为图片格式），我们可以通过购买地图进行扫描或者通过网上搜索找到；而后，通过在google earth上查询到该区域的某些特征点的经纬度坐标；最后，我们

17、进行地图纠正即可。下面举例来说明做法：如下，我们拿到了一幅广东省的Jpg 格式的图片：而后我们在google earth上查询到了如下一些点的经纬度坐标：湛江（110.365549, 21.261193)，韶关（113.615850, 24.808386)，中山（113.362824, 22.512395)。而后，我们采用Mapinfo打开这幅图片，打开时探出如下对话框：我们点选Register，即注册该幅地图的地理坐标系。弹出如下对话框：我们找到中山市，点击弹出对话框：在里面X、Y分别输入相应的经纬度。点击OK即可。而后在Image Registration中点击ADD新增一个点，而后，按照上述的方法，我们分别在输入湛江和韶关的经纬度。最后点击OK后即可完成地图的纠正。我们叠加上一幅道路图，看到如下效果。放大后我们可以仔细察看，发现地图大致配准良好，可以作为简单使用。注意：配准点尽量选取在一幅地图的不同位置，比如，左上选几个，右上选几个
