Linx6800喷码机操作培训讲义

1、Linx6800喷码机操作培训讲义1、喷码机的工作原理：LINX6800喷码机采用连续式偏转喷印技术，其工作原理是：具有导电性的液体油墨在压力作用下进入喷头上部的喷腔，形成喷射墨流；喷腔内的压电晶体在振幅信号作用下产生振荡，该振荡使墨流在充电极中断裂成大小相等的墨滴；墨滴经过充电极时被充上负电，充电与墨滴的断裂是同步的；带电墨滴飞过喷头下部偏转板时，在带有±3KV高压的偏转板形成的静电场作用下发生偏转，落在运动着的被喷印物的表面形成字符，不喷印的墨滴不带电，因此也不会发生偏转，直接进入回收槽，最终流入油墨箱重复利用。连接到控制单元及油墨系统的电缆温度传感器喷嘴充电极相位传感器偏转板飞

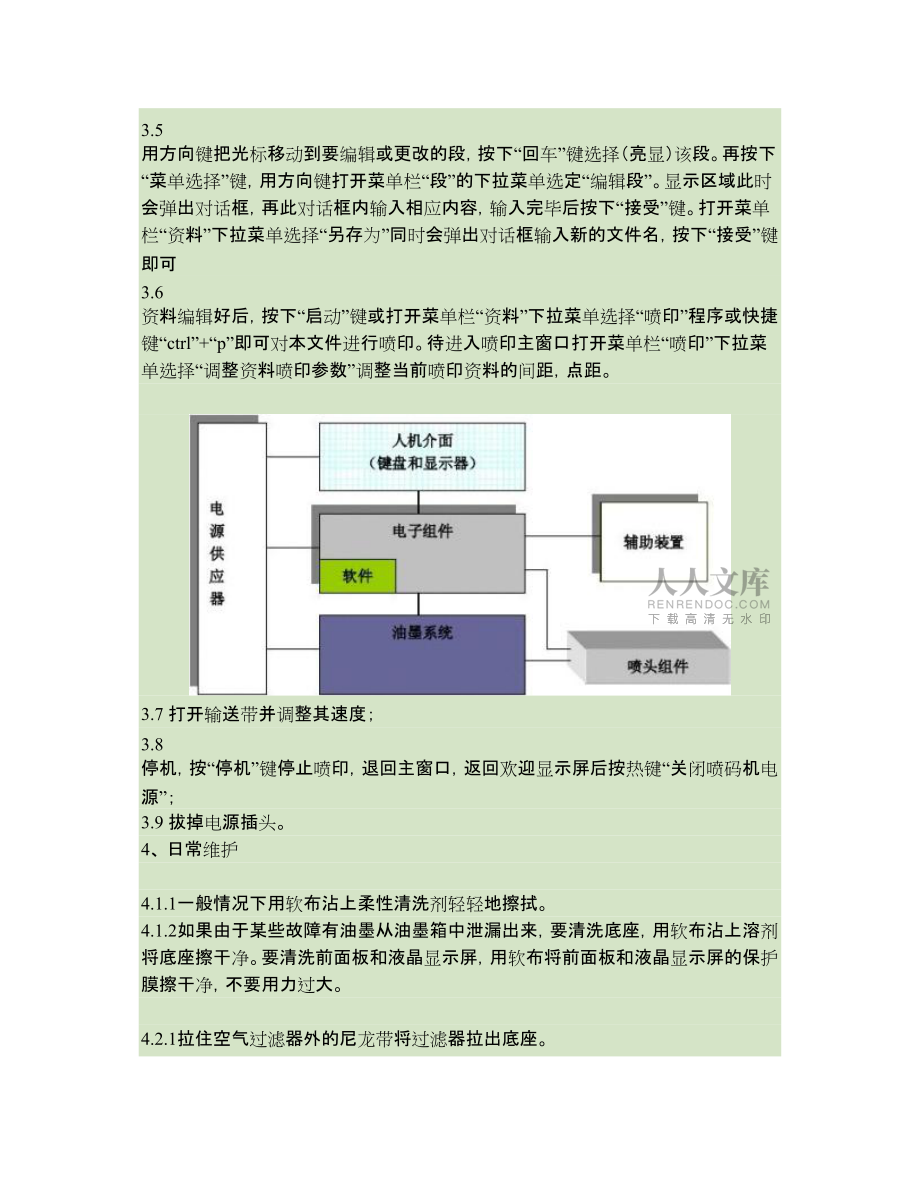

2、行时间传感器回收槽形成的喷印图案被喷印物运动方向2、喷码机的主要组成部件及作用；喷头组件、油墨系统、电源供应器、电子组件及软件、辅助装置一条资料可以由一个或多个段组成。如：文本段、图案、连续数、时间和日期、序列文本、条码及外来段。3、操作程序3.1 接通电源，旋转喷码机背部的旋转或电源开关，直到将其按下为止；3.2 喷码机完成启动过程后，进入欢迎显示屏，选择进入主窗口；3.3 在主窗口中运用“资料编辑”程序“选择一条资料”编辑已存在的资料或创建新资料；3.4 在此我们选择编辑已存在的资料，显示屏上出现选择要编辑的资料对话框，此时通过上下键选择需要的资料（此时被选的资料名会亮显），按“回车”键选

3、择该资料。接着资料编辑器会打开，同时在资料显示区会显示所选资料的内容。3.5 用方向键把光标移动到要编辑或更改的段，按下“回车”键选择（亮显）该段。再按下“菜单选择”键，用方向键打开菜单栏“段”的下拉菜单选定“编辑段”。显示区域此时会弹出对话框，再此对话框内输入相应内容，输入完毕后按下“接受”键。打开菜单栏“资料”下拉菜单选择“另存为”同时会弹出对话框输入新的文件名，按下“接受”键即可3.6 资料编辑好后，按下“启动”键或打开菜单栏“资料”下拉菜单选择“喷印”程序或快捷键“ctrl”+“p”即可对本文件进行喷印。待进入喷印主窗口打开菜单栏“喷印”下拉菜单选择“调整资料喷印参数”调整当前喷印资料

4、的间距，点距。3.7 打开输送带并调整其速度；3.8 停机，按“停机”键停止喷印，退回主窗口，返回欢迎显示屏后按热键“关闭喷码机电源”；3.9 拔掉电源插头。4、 日常维护4.1.1一般情况下用软布沾上柔性清洗剂轻轻地擦拭。4.1.2如果由于某些故障有油墨从油墨箱中泄漏出来，要清洗底座，用软布沾上溶剂将底座擦干净。要清洗前面板和液晶显示屏，用软布将前面板和液晶显示屏的保护膜擦干净，不要用力过大。4.2.1拉住空气过滤器外的尼龙带将过滤器拉出底座。4.2.2用压缩空气管从与空气流动方向相反的一面吹掉其上的灰尘。4.2.3检查过滤器是否清洁干净，要保证其上没有可见的杂质。如果空气过滤器破损，要更换

5、一个新的空气过滤器。4.2.4将清洁后的或新的过滤器插入底座中，检查并确保安装正确。注意：在安装时，空气过滤器软的一面向上（即向着喷码机顶部），有网线的一面向下（即向着喷码机基座），尼龙拉带在最外面。（空气过滤器至少一周清洁一次；在多尘的环境下使用时，需要每次用完清洁一次）。4.3.1当喷码机出现“低油墨位”或“低溶剂位”时，请添加一瓶油墨或溶剂。4.3.2添加油墨/溶剂之前，请先检查并保证添加的油墨/溶剂种类正常。4.3.3其上标有S的白盖是溶剂加注盖，其上有一个墨滴符号的黑盖是油墨加注盖。4.4.1关闭喷码机电源，并拨下电源插头。4.4.2 拧下喷头盖紧固螺丝，取下喷头盖。4.4.3 在喷头下放置一个容器，用手握住喷头，然后轻轻地向喷头表面受油墨污染的地方挤清洗剂，每次不要挤得太多。4.4.4 清洗完成后，将喷头保持竖立状态等几分钟，让喷头表面完全干。4.4.5 装上喷头盖并拧紧喷头盖固定螺丝。5冲洗喷嘴5.1确保喷码机处于“闲置”状况。5.2 在喷头下面放置一个容器以收集可能流下来的废液。5.3 在喷印主窗口中，按菜单键，选择喷印维护喷嘴冲洗。6清洗喷嘴6.1 确保喷码机处于“闲置”状况。6.2 取下喷头盖。6.3 在主窗口中，按菜单键，选择喷印维护喷
