《笔记本》维修从入门到实践笔记本维修教程

1、第一课总概1、老师的介绍2、机器的说明3、课程重点及课时安排4 、学习流程5、笔记本的档次及架构亠、老师的介绍理论课：中期：后期：1、教材说明第部份：（1）P1 P52（2）P53 P91基础知识理论课当中讲述的部分内容第二部份：（1）P1 卩46Topstar （顶星）PC87591 （触发芯片）DELL P2、P3（2）P1 P82IBM T40图纸三、机器的说明1、品牌美系：IBM、DELL HP 苹果、康柏、Intel日系：Sony、富士通、NEC日立、东芝、松下、Sharp韩系：三星、LG国产：台系：华硕、宏基、明基、联宝、伦飞、微星 大陆：联想、方正、清华同方、清华紫光、 长城、神

2、舟、海尔2、型号：IBM: 570、240、390、600、600E、600XT系列（商务机）A系列（全内置）X系列（光驱外挂）R系列（家用型）Z系列 （宽屏）SL系列P3T20A20X20R30Z60SL400T21A21X21R31Z61T22A22X23R32T23A31X40R40P4T30（A系至此停产）X41R50迅驰1代(2200)T40X60R51T41X61R61T42X300迅驰2代T43IBM、联想迅驰3代 （从3代开 始双核）T60联想迅驰4代T613、工作条件:功率：电压 机器的背壳I 电源适配器匚正常工作电压电池上（最低门限电压）10.8V、11.1V、14.4V、

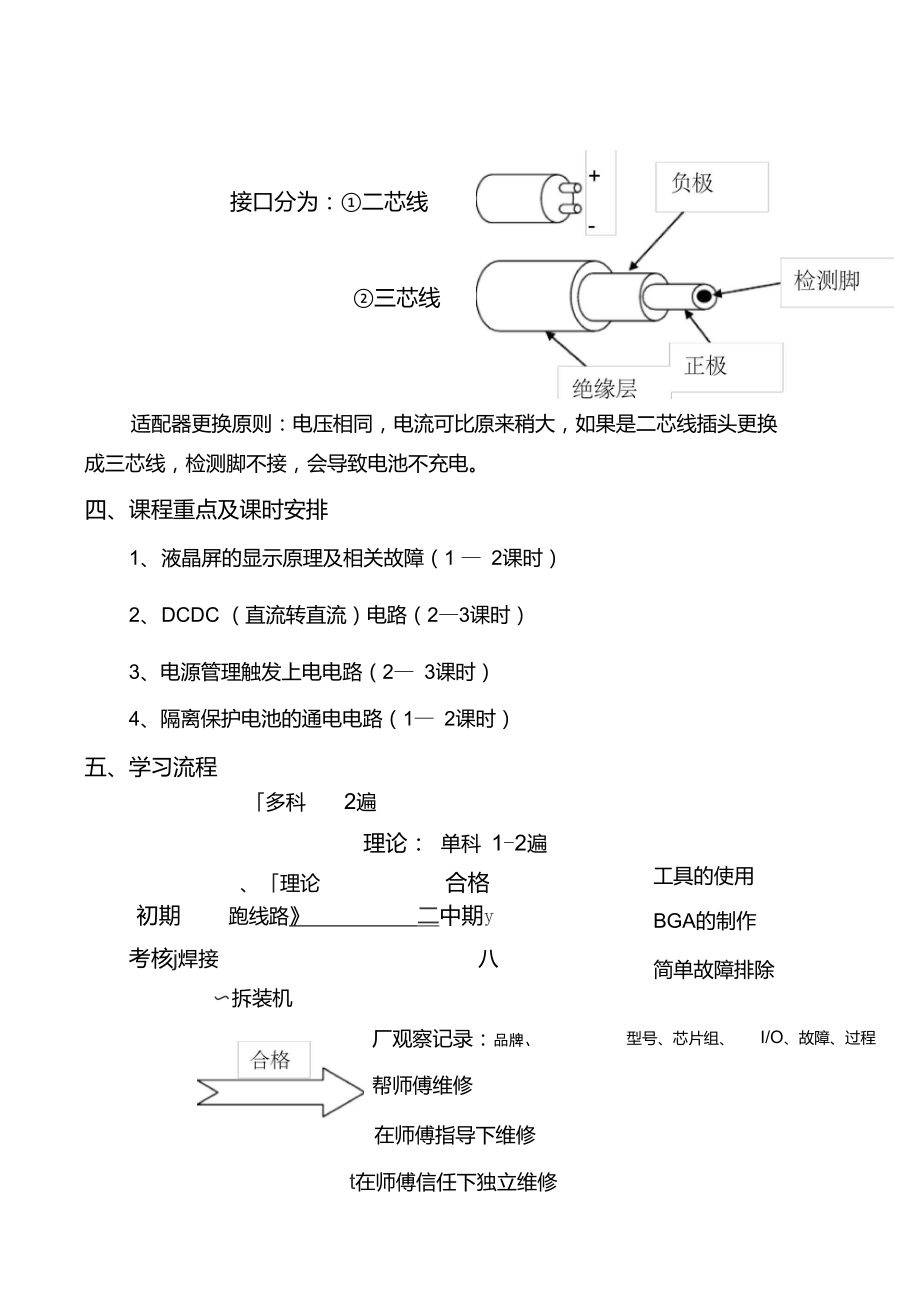

3、14 .8V东芝：15V（多数）、19V（少）I BM 16V、20VSony、富士通：16V、19VHP 康柏：18.5VDELL 19.5V、20V 宏基、联想：19VM- PC （移动 PC： 12V、19V厂电压换适配器Y 电流（大于或等于）接口（注意接口要一样）接口分为：二芯线三芯线适配器更换原则：电压相同，电流可比原来稍大，如果是二芯线插头更换 成三芯线，检测脚不接，会导致电池不充电。四、课程重点及课时安排1、液晶屏的显示原理及相关故障（1 2课时）2、DCDC （直流转直流）电路（23课时）3、电源管理触发上电电路（2 3课时）4、隔离保护电池的通电电路（1 2课时）五、学习流程

4、多科2遍工具的使用BGA的制作简单故障排除疑难故障判断理论： 单科 1-2遍、理论合格初期跑线路二中期y考核j焊接八拆装机型号、芯片组、I/O、故障、过程厂观察记录：品牌、帮师傅维修在师傅指导下维修t在师傅信任下独立维修六、时间安排9:00-10:30消化前天学内容10:30 12:00理论1:303:30理论3:30 6:00跑线路、焊接七、笔记本档次1、CPUIntel、AMD、VIA、IBM、全美达AMD CPU分为（462、754、638）:毒龙、闪龙、速龙、炫龙INTEL CPU 认识：（从CPU背面无针脚的一面看）(1)老P3:二级缓存：256KB（495 针）FL(2)图拉丁：代

5、码：80530二级缓存：512KB（竖缺两针）(3)(4)P4：代码：80532二级缓存：512KB（横缺两针）PM （迅驰）：（斜缺两脚）迅驰一代：80535 （二级缓存1M)7#(5)2M)迅驰二代：80536 （二级缓存公用代码：80537、8053& 80539、80540（赛扬的二级缓存减半；183/2M/667指：主频/二级缓存/前端总线）2、芯片组（主板可以上什么CPU可以芯片组上看,Intel/VIA/ALI/SIS/nViDIA）In tel芯片组北桥（NB）南桥（SB）、（可用ICH表示）老P38244382371图拉丁8283082801 CAM（ICH3）P48

6、284580801 CAM（ICH3）迅驰1代8285582801 DBM（ICH4）迅驰2代8291582801 FBM（ICH6）迅驰3代8294582801 GBM（ICH7）迅驰4代8296582801 HBM（ICH8）-8285282910廉价芯片组：北桥（一般集成显卡）Y 8294082943I 82960（以上是In tel芯片组上各型号所用 CPU，另外在In tel芯片组上型 号带G的为集显，带P的为独显，只有集成在北桥里的才叫集显卡，独 显又分为：板载和板插板插分两种：非标准价格贵、PCI-E相对标准， 板插显示注意体积大小是否合格）（1代、2代）mini PCI :网卡

7、、猫卡、无线网卡8PC卡槽：网卡、猫卡、CF、光驱、软驱等等）无线网卡、无线上网卡、转接卡（USB 1394、#如果是其他芯片组，用 CPU座缺针的脚放在右上角, 北桥才能准确测出）。479通用CPU座，此时判别上什么 CPU把 然后测左上角横向两个脚的对地阻值 （要有AF1=aAE 1=b图拉丁： a有阻值，b接地P4： a接地，b有阻值PM : a、b 阻一样Core： a无穷大，b接地9接设备:4、构架:温控蓝牙显1卡LCDVGAUSB 口CD-ROM南桥SATA/IDECPUFSB总线北;桥HUBnk内存PC总线Super I/OI/O软并串驱口口FAN 键鼠 Bi0S盘标接设备：猫卡

8、、1网卡、无线网卡RJ-45网络变I压器猫卡、网卡、无线网卡、转接卡（光驱、软驱、USB、1394、 CF）PC卡槽PC卡芯片网卡;心片mini PCI 槽PCI总线-声卡扩展坞功放MODEM音频接口RJ-11猫卡、蓝牙可能做在 块卡上1394接口-H- UL心片1394接口设备底垫南桥供电:北桥供电:显卡供电:3.3V、3.3V、1.8V、1.5V、2.5V、2.5V、1.8V、1.5V、3.3V、1.05V、 RTCVCC1.8V、 1.2V、 1.0 5V1.5V11本维修教程笔记本电脑维修教程学习网网址：2011.12.7电脑维修教程大全 购买客服QQ12751530771314第二课

9、内容：笔记本拆机注意事项装机的注意事项拆机的方法硬盘、内存、光驱、CPU风扇的更换一、笔记本拆机注意事项1、不要穿涤沦、麻类衣服，注意防止静电。2、拆机之前要检查机器外壳有无划伤、缺少螺丝，机器是否能 启动，硬盘内是否有重要资料，向客户确认后方可拆机检修。3、 拆机之前要断开供电电源（电源适配器、电池），并按下开 关键35秒，放掉电路中的余电。4、拧下的内部螺丝和外部螺丝最好分开放置，并记下螺丝的长 短、位置。5、个别部位拆不开时要观察，有无暗扣，商标或保修贴下是否 螺丝，不可用蛮力瓣开。C壳 A壳f D壳C壳：前置面板或按键板、掌托、U型架D壳：内存盖板、硬盘盖板、6、拆下的配件依次放置好，

10、以便装机时依次安装。CPU风扇盖板、无线网卡盖板（顶面是A，屏幕面是B，键盘面是C，底面是D）7、分离C、D壳 先取前置面板，再取 先取掌托，再取C壳 A、B、C壳同时取下 取D壳&取主板的时候 PC卡槽接口会档住取出主板9、取下的A壳、屏、硬盘、内存等配件要依次放置并保护好10、当机器多的时候，各自配件分开放置】、装机注意事项1、撕下的绝缘塑料皮要找准位置贴到主板原位置上（如忘贴，会导机器 一移动就会掉电）2、将主板放到C或D壳上要平整，将D或C壳放到主板上对照观察螺丝 的先后顺序。3、不要将长螺丝拧到短螺丝孔，不要忘记小的配件，拧CPU散热螺丝用力要均匀（注意滴水孔不要上螺丝）。三

11、、拆机方法b.1、将D壳上固定键盘的螺丝拧下 通过电池的位置，直接向上顶键盘 将在电池位置的卡扣打开向上顶键盘 整体键盘向前推2、取按键板 按键板和半环扣连体的，直接向上取 按键板和半环扣独立的，a.直接向上取3、取键盘（注意不要用力拉，键盘下有排线） 将在键盘上的推扣拉开，键盘即可取下 将C壳上的压扣顶开，取出键盘4、将D壳上的螺丝全部拧下取C壳取D壳5、将在键盘上方或下方的压条取下键盘，即可取出（东芝机器）6、将掌托的固定螺丝拧下，掌托取下后，键盘即可取下7、将D壳上的螺丝拧下，将 C D连接处的螺丝拧下，电池内测支架螺丝拧下（苹果机器）注：sony的比较难拆，IBM比较容易，到联想后就比

12、较难啦四、硬盘的更换1、从一侧抽出硬盘更换2、将D壳上硬盘盖板取下更换3、将掌托取下更换硬盘螺丝标识、HDD、4、将键盘取下更换5、将C壳取下更换 硬盘分类：1、尺寸：2.5、1.8、微盘2、转速：5400R、4200R、（ 7200R）3、接口： IDE、SATA4、厚度：厚盘、薄盘5、品牌：ST、HITACHI （日立）、三星、WD、TOSHIBA （东芝）、富士通、IBM （停产） 硬盘更换：将坏硬盘上的转接口和支架同时换到好的硬盘上五、光驱的更换1、更换方法：<1>通过拉杆拉出光驱<2>将D壳上的锁扣打开抽出光驱<3>将在键盘下方或D壳上固定光驱的螺

13、丝拧下后，抽出光驱2、读盘：CD、DVD、康宝（读 DVD，刻 CD）、DVD-RW （读、刻 DVD）3、进出仓：吸入式、托盘 标准：50pin （ IBM 一般不是标准的）厚度：厚、薄（IBM）4、光驱更换：将原光驱上的转接口和支架换到好的光驱上如遇到不认光驱（光驱是好的）的情况下，打开光驱，从里面 把光驱接口（从右至左数第 2、3脚接在一起）。六、内存1、将D壳上独立内存盖板取下更换2、将硬盘取下更换3、键盘下方和背面各有一个槽4、将掌托取下更换5、将触摸板左侧独立盖板取下更换6、将C壳取下更换（sony） 内存分类：SD 144Pin丨 I I J L 1 I III L 1 I I

14、I I J IXT缺口 （缺口在中间，空格离缺口长度一样）频率：66（ PC66）、100（ PC100）、nm阳【HiiHii川川uiim orj u u.n i in > i mFh ：IU 3SWUW SDR SC lllll!UIHII：WIHIIHINIIQ 2D（DCQi4PC133-33i&43DDR1 200PinI I J I J I 11 I L I L I L J I缺口 （空格靠长的一边）频率：266（ PC2100）333（ PC2700）400（ PC3200）DDR2 200PinI J L J I 11 II I L I L I L J I缺口 （

15、空格靠短的一边）频率：533（ PC4200）667（ PC5300）（频率在内存槽标签上标有，PCxxxx）七、CPU风扇的更换：1、将键盘取下更换2、将C壳取下更换133（ PC133）A3、将机器全部拆开电 脑 本 维 修 教 程笔记本电脑维修教程学习网2011.12.7电脑维修教程大全 购买客服QQ1275153077内容：AB壳的拆装液晶屏的结构背光系统的组成换灯管高压板供电电路，高压板电路及高压板一、AB壳的拆装1、观察：在屏框四周或侧面塑料片或皮垫下方一般盖有螺丝2、将观察到的螺丝全拧下 （有些机器拆屏需要拆下半部份的半环扣）3、分离AB壳取屏框：a.将屏四周卡扣打开，屏框即可取

16、下21b. 整体屏框向下拉，屏框即可取下 取A壳4、将固定屏的螺丝拧下即可取出AB壳内部：a.液晶屏 b.高压板 c.屏线 d. 高压板线e. 无线网卡天线、蓝牙天线f. 摄像头线、指纹识别线g. 扬声器、麦克风h. 触摸屏排线】、液晶屏的结构1、背光系统2 、显示系统、背光系统：为液晶屏正常显示提供均匀的背光 组成：反射片（白色）：使光线照向玻璃基板导光板（或光导板）：均光、导光23故障：1、屏幕发黄：换背光2、暗斑、白斑：暗斑背光脏，白斑一般是导光板有问题3、亮暗不均：反射片不平整4、水印：换背光四、灯管 作用：提供光源 尺寸： 11.1 、12.1 、13.3、14.1、15、15.1、

17、15.4、17 （此尺寸是指屏的大小，另 12.1 、13.3 中可能会出现竖灯管）故障 ：1、暗屏：灯管损坏2 、屏幕发黄：灯管轻微老化3 、偏红、偏红且闪烁、编红过一会正常：灯管严重老化4 、一闪即灭，或伴有滋滋响：灯管脱焊或搭在了铁框上换灯管 ： 1、将屏铁框取下，焊掉灯管两端焊点抽出灯管2、将屏拆开更换 由灯管引线找出灯管所在位置， 在灯管的上方一般贴有胶带或 盖有铁板 将铁板取下或胶带撕下 取灯管： a. 灯管放在集光槽里，灯管连同集光槽一起取出 b. 灯管放在集光膜里，灯管两端同时取出c. 灯管放在集光膜的筒中，焊掉一端引线缺抽出 记下灯管两端引线的角度，将其引线焊掉 若原坏灯管上

18、有透明小皮环（均光作用，可不要），将其换到好的灯管上，按照记下的角度将两端引线焊好（注意两端一定要绝缘，如绝缘不好搭在铁框上，会烧高压条） 将灯管放进集光槽，再放到屏上，然后再按拆时的反顺序将屏 装好。五、高压板供电电路为高压板提供工作电压：5V、12V、16V、19V、21V（其中之一）（电路在主板上）1 1JsLC卢TB62501VINT16DVBL16（高压板）25高压板供电电路损坏:a、保险b、MoS管损坏c、无控制d、电感阻值增大高压板:将直流低压转变为交流高压为灯管提供工作电压400V 1000V以上 o高压板组成：与主板相连的高压板线接口（非标准） 灯管连线接口：分为宽口、窄口

19、主芯片 驱动管：驱动管可能集成在主芯片里 变压器或磁棒 保险主芯片变压器易坏元件：保险驱动管电感（虚焊）坏:i|外观：绕线颜色加深| |或变黑!I测阻值：R次二无穷大I ! _或 R 次=0 丄升压T电容此电路图对应在高26高压板故障：暗屏：高压损坏闪烁一闪即灭不定时暗屏：高压条和灯管不适配改高压条（亮度不可调） ：1 、尺寸要合适 （能放进机器）2、 找出原高压板线上的供电脚接到代用高压条的供电脚（在高压板 上有保险相连的为供电脚，在高压板线上两个脚以上相连不接地的为供 电脚，注意高压板线要插到主板上才能测到） 。3、找出地线将其连接4、控制信号 高压板的控制：（找到供电、地脚接好后，用可调

20、电源试出高压板上的控制脚）a. 找到代用高压板的控制脚，将高压条的控制脚连到高压板线上的 控制脚（延迟）。b. 如不要求图像和背光同步，借开机以后有3.3V或5V电压加到高压板的控制脚。c. 图像和背光同步，把高压板上的控制脚连到屏供电的控制脚。（d. 还可以连好供电、接地脚后，把高压板上的控制脚任意接在高 压板线上，一个一个的试出高压板线上的控制脚）电 脑 本 维 修 教 程笔记本电脑维修教程学习网网址：2011.12.7电脑维修教程大全 购买客服QQ127515307728第四课内容：显示系统相关图 液晶屏的分类 显示原理及相关故障 液晶屏接口及改屏，、显示系统相关图Yi 丫2Y'

21、n17= i1 -昇、1 电极线XiX2Xn薄膜MOS管液晶储能电容1、前偏光片（外膜）2、前玻璃基板3、滤色膜4、液晶5、配向膜6、后玻璃基板7、后偏光片（内膜）&密封垫301、液晶屏的分类1、11.1、12.1、13.3、14.1、15、15.1、15.4、172、 分辨率：普分：12.1800 >60013.3 以上 1024 X768高分：12.11024 >76813.3 以上 1024 X768宽屏：普分：1280X768/800高分：高于 1280 X768/800从屏上标签得到信息： LTN141W1-L05 :其中141表示14.1,W表示宽屏 WXGA，

22、分辨率为1280X800 LTN154X3-L09 : 15.4 寸，XGA , 1024X768 HT13X13-2B : 13.3 寸，XGA , 1024X768（详见书本58面）3、厚度：厚屏（台式）薄屏（笔记本） 一一a.有框 b.无框4、 背光：CCFL （ LCD ）：灯管背光LED :发光二极光背光5、制造工艺：TAB :驱动模块做在软压膜电路上COG :驱动模块做在玻璃基板上PCB板：作用：将LVDS（低电压差分信号）信号转变为 TTL信号（逻辑信号）DC-DC （直流转直流）供电供屏的PCB3.3V+5V< -7V.+ 12V、+18V、+25V分层：LVDS层TTL

23、层供电层地线层显示原理：由芯片控制行列驱动芯片，再由行列驱动芯片控制液 晶分子发生偏转来显示图像32集成屏线集成显卡C在主板上K：LVD接口芯片rVGA 11 驱动板LVD接口芯片111 t主芯片1亠 1驱动程序屏行列驱动模块上台式机I玻璃基板（TTL r31 Pinl41 Pin （多）液晶屏接口74 Pin1 TTL 卞20 Pin30 Pin （多）VCC供电：3.3V （电路在主板上）VCC3MD（白屏查此电路，黑屏查高压板电路）屏（VCC3P）3400+屏20针接口1234567891011121314151617181920红信号NCGNDGND中间四个为终结电阻 阻值一样，一般为

24、100欧3511 +22+I绿信号卜色差信号对地阻值一样，1.01.8V，要在带蓝信号 J 负载的条件下测才准。屏30Pin定义：（两端多两个空脚，起固定作用，空脚不要算作第一脚）1 GND11 1-A21 0+B2 VCC12 1+A22 GND3 VCC13 GND23 1-B4 NC14 2-A24 1+B5 NC15 2+A；25 GND:6 NC16 GND26 2-B7 NC17 CLK-A27 2+B8 0-A18 CLK+A28 GND9 0+A19 GND29 CLK-B10 GND20 0-B30 CLK+B双6： VCC+GND+6组色差+2组时钟双8： VCC+GND+

25、8组色差+2组时钟（码片：除去色差信号线与时钟线外对地有阻值的线相连到的8脚IC。码片一般会有23根线连到接口。）故障：1、花屏：外接显示器正常a. 屏线松动或轻微损坏b. 接口氧化或虚焊c. 屏本身原因d. 屏线接口的滤波电容 外接显示器也花屏a. 显卡虚焊或损坏b. 显存虚焊或损坏c. 板插显卡插槽氧化虚焊显存保险37IMOS管2、白屏（原装高压条）屏供电电路屏本身原因供电：I屏上保险 屏线或屏线接口松动或轻微损坏 显卡3、青屏或灰屏屏线及屏线接口显卡4、偏色色差信号显卡屏本身5、亮线、亮带 行列驱动芯片虚焊或损坏 电极线断6、屏表面划伤：换膜7、半线、压伤、破裂、亮点、黑点、彩点、水印（

26、背光OK）（无法修复）8、分屏显示： 可能驱动不对、屏不匹配、码片导致 部分显示： 屏不匹配 抖动闪烁： 时钟芯片可能虚焊 显示一段时间图像消失： 屏部分改屏：1、找出原屏线上的供电（两根以上相连不接地）2、找出地线（两根以上相连接地）3、找出原屏线上的色差信号线和时钟信号线（屏线接在主板上，两者之间对地阻值一样，从供电往下测依次为0-、0+、1-、1+ CLK -、CLK+ )4、若接口不同（刀插、针插） ，可以将坏屏上的接口换到好屏上。5、做延长线（转接线） ：将旧屏上的接口剪下， 如有码片则连同码片一起剪下， 再用转接 线一端接在新屏接口上， 另一端对应色差与时钟线焊在接下的旧 屏接口上

27、，然用旧屏接口再插到屏线上。6、用导线直接相连，剪一根连一根，连好以后固定好，先测好再上 电试。维修教程笔记本电脑维修教程学习网网址：2011.12.7电脑维修教程大全 购买客服QQ127515307740第五课41#锯齿状|K/X/XZX/X =AB x 10C排阻:4Pin、8Pin、 16Pin坏：阻值增大、无穷大用L表示从公共端测，每个脚对地阻值与 排阻上所标一样，测两端为两倍2、电感:、螺旋状上标有横线，表示有磁芯线圈电感：一FEENC （空）NCNCfWVWXrvwwJ内谷：元器件认识芯片认识亠、元器件认识1、电阻：用R表示，数字：fABC1Q =10-3KQ =10-6MQ =1

28、03mQR=AACCD|x 10dQR=0.（R（515 |Q =15mQ （检测电阻）R=0 I I 000 I Qr=A.BABR IQ （保险电阻）#坏：虚焊、（匝间短路）贴片电感：坏：阻值增大、断开#电容：用C表示占上1+个T钽电容:- + +贴片无极性电容：t I 坏：击穿、失容换：a.耐压值（可大不可小）b.容量换：颜色、体积（相同即可）4、保险：用F表示（FL表示保险电感）1X 1瓷筒夹层电阻式电阻式 半透明W 表示,| 口 |一32.768KHZ RTC14.318MHZ24.576MHZ8.00MHZ 10.00MHZ25.00I/O （ EC）晶振（此晶振有方向 时钟IC/

29、视屏解码芯片 声卡/1394接口芯片l/O（EC）网卡 显卡27.00（不能从晶振大小、颜色来判断芯片）晶振好坏：取下晶振，测其两个有用引脚间的阻值，有阻值为坏的。6、二极管：用D表示,丨 坏：正反向有阻值或无穷大（一般PCB上标有二极管方向，注意富士通机器取元件时要 标记，PCB上无元件定位点。）42复合二极管:7、三极管：用Q表示基极bC集电极e发射极NPN型b -> c-e有阻值'反向无穷大43#基出:pnp型e:b有阻值，反向无穷大（注：如三极管带内阻，可能会测得无穷大）&场效应管（场管、MOS管）：用Q表示（也可用U，一般不用U）I I漏极DG栅极S： D有阻值

30、，反向无穷大，N沟道S源极N沟道D : S有阻值，反向无穷大，P沟道!注意：测MOSi切记要先放电I好坏判断：取下来放电后，测得 DS单向有阻值，其他全无阻值为 oKII单 MOS：D D D DS S S GD D D SD D D GD D SD D G双皿0暗:S G S GS G S GDS DS DS D DS DS DS GS G D DGSSGDDSDS特殊元件：1、运算放大器:双运算放大器LM358 LM393 LM555DSVCC（与MOS管、码片、IP地址默认器大小一样）四运算放大器：LM339 14Pin152'34（般第5脚接供电）单运算放大器：NC7S08 5

31、Pin2、稳压块（LDO :2950 MAX1615（有电压进入，就一定有电压输出）2951 2951C M2C5236295C 2996 （一般用在上拉供电中，其他几个一般用在待机电路中）3、门电路：非门（Y=） 与门（Y=A- B）、或门（Y=A+B二、芯片认识1、电源IC : 主电源 IC : MAX1631 MAX1632 MAX1999MAX8734 LTC3728 分组供电源IC: MAX1845 MAX1715SC1486 SC1485 CPU核心供电电源 IC : MAX1718 MAX1987MAX8770 MAX877 1 ADP3205+3415 电池充电电源IC : A

32、DP3806 MAX1645MAX8724 MAX1647TB625012、电源管理IC : JPMH4H83、网卡芯片：in tel 、RTL BROADCOMBcom LSI网络变压器:MIDCOM7219-35IP地址默认器:93C464、PC卡芯片：PCIBUS MICRO RICOH ene、SNTOSHIAB（只在东芝板上才有）PC卡槽电源控制IC（ PC卡供电芯片）：TPS2206、TPS2216 TPS2214 MIC2562、MIC2563 PU22115、声卡：AD ALC AC97 ESS功放：BA AN APA TPA MAX6、Super I/O （超级 I/O）:

33、PC87392 PC97338 PC87394 LPC47N227 串口芯片：MAX3243 MA32437、触摸板信号接收IC : P15C 3257Q8、缓冲芯片：P15C 16862CB9、VGA行场转换IC10、时钟 IC: ICS、CY IMI11、BIOS: SST MX In tel、AMD ATM Win bo nd12、系统管理总线开关IC : LC25313、密码芯片（码片）：24RF08 24CXX、93CXX14、安全芯片：ATMEL AT97SC320115、温控 IC: MAX198916、 视屏解码芯片：CH7011 SIS302LV、Intel82807 （集显

34、才有）（出现视屏解码芯片，对应的是14.318MHZ晶振）17、VGA接口芯片:CMD18、IDE转换IC: 88SA8040 （和网卡芯片相似，注意区分）19、USB接口芯片:NEC D7201020、USB口电源控制 IC （USB供电）：MAX890 MAX893 MAX8220MAX201521、1394 接口芯片：TSB41 TSB43 VT6306 VT6307（可能集成在pc芯片里,pc卡本身不需晶振，如 pc旁有晶振，贝y晶振是为内部集成的1394工作）脑 本 维 修 教 程笔记本电脑维修教程学习网网址：2011.12.7电脑维修教程大全 购买客服QQ127515307746内

35、容：笔记本电源部分框图隔离保护电路的简单了解 脉宽调制电路MAX1632 各引脚和重要引脚MAX1631 工作流程'、笔记本电源部分框图可能取自于主电源】、隔离保护电路简单了解： bc故障:1、a处无电压 电源适配器 电源口虚焊或损坏 保险损坏2、b处无电压MOS管损坏 有充电异常信号3、c处无电压MOS管损坏 电源管理IC 短路（拆）三、脉宽调制电路48#VIN控制Q1中2稳压二极管：超过稳压值开始漏电 有极性电容：低频虑波 无极性电容：高频虑波L_检测电阻49#DC-DC电路组成：#1电源IC 2 、成对的 MOS管3、电感 4、滤波电容优点：1、提供稳定电压2、提供大电流3、自我

36、保护四、主电源电路：MAX1632重要引脚：4脚：12V线性直流电压输出7脚：开关控制9脚：2.5V基准电压11脚：电源好信号21脚：5v线性直流电压输出22脚：芯片主供电23脚：总控制开关28脚：开关控制工作流程：MAX1632与 MAX1631的区别（只是第4、5脚不同）：51VDD154452#1、12V可能供给PC卡供电芯片2、12V/15V间接提供控制电压VL5¥升压二极管升压电容BSTLX#待命电压B :受控电压A :休眠电压AUX :辅助电压VCC3P :屏供电VBL16 :高压板供电RTCVCC : COMS 电池VCC3SW :开关电压#本维修教程笔记本电脑维修教程

37、学习网网址：2011.12.7电脑维修教程大全 购买客服QQ127515307754第七课一、MAX1631工作的两个步骤：1、芯片22脚有供电，23脚有高压平，21脚输出5V , 9脚输出 2.5V基准。22脚、23脚电压可能来自于：（23脚高电平可以是3.3V、5V或接近公共点电压）002223222355#2、芯片7脚、28脚有高电平，芯片全面工作产生3.3V和5VVL57脚28脚电源管理7脚VL5 28 脚 VL5电源管理电源管理7脚28脚7脚28脚#7脚电源管理IC魚28脚#1、MAX1631检修流程:56#测芯片22脚有无电压有测芯片23脚有无咼电平无.隔离保护电路10Q电阻查控制

38、信号#测芯片21脚有无5V电压有测芯片18、25脚有无相应电压测芯片9脚有无2.5V基准无-芯片坏（不排除外 围电路有短路）无升压二极管 升压电容 到达BST经过的电阻*芯片坏（不排除电容电阻坏）#有测芯片7、28脚有无高电平测芯片16、19、24、27脚有无脉冲输出|查控制信号忸芯片坏（也可能MOS管坏）有测MOS管有无高电平坏:无2测电感两端有无电压更换（注意：功率、内部结构）电感虚焊有*芯片有问题57、MAX1631实际维修1、电源IC本身坏2、10欧电阻3、升压电容、 升压二极管 （如其性能不良，可能出现加热正常，冷却后不正常）4、输出端滤波电容、反接二极管5、MOSt6、控制信号（其
