建筑太阳能热水系统一体化工程的运用毕业论文

1、“建筑/太阳能热水系统一体化”工程运用简介： 本文主要介绍了 XX “ XX别墅”中“建筑/太阳能热 水系统一体化”工程的实施概况，阐述了项目实施过程中的 经验和感受，从技术和市场角度分析了太阳能系统研究所取 得的成果和尚待努力的方向。关键字：建筑一体化太阳能热水系统防冻液0引言随着现代社会生产力的不断发展，人类生活水平的不断 提高，能源需求量逐步加大，常规能源的匮乏和居住环境污 染成为人类面临的严重问题。在开发新能源和洁净资源过程 中，太阳能作为重要的再生能源，成为人们关注的焦点。迄今，太阳能的开发和利用已经历了几十年的发展，逐渐成为绿色能源领域的前沿技术。太阳能源以其经济、洁净 和安全的特

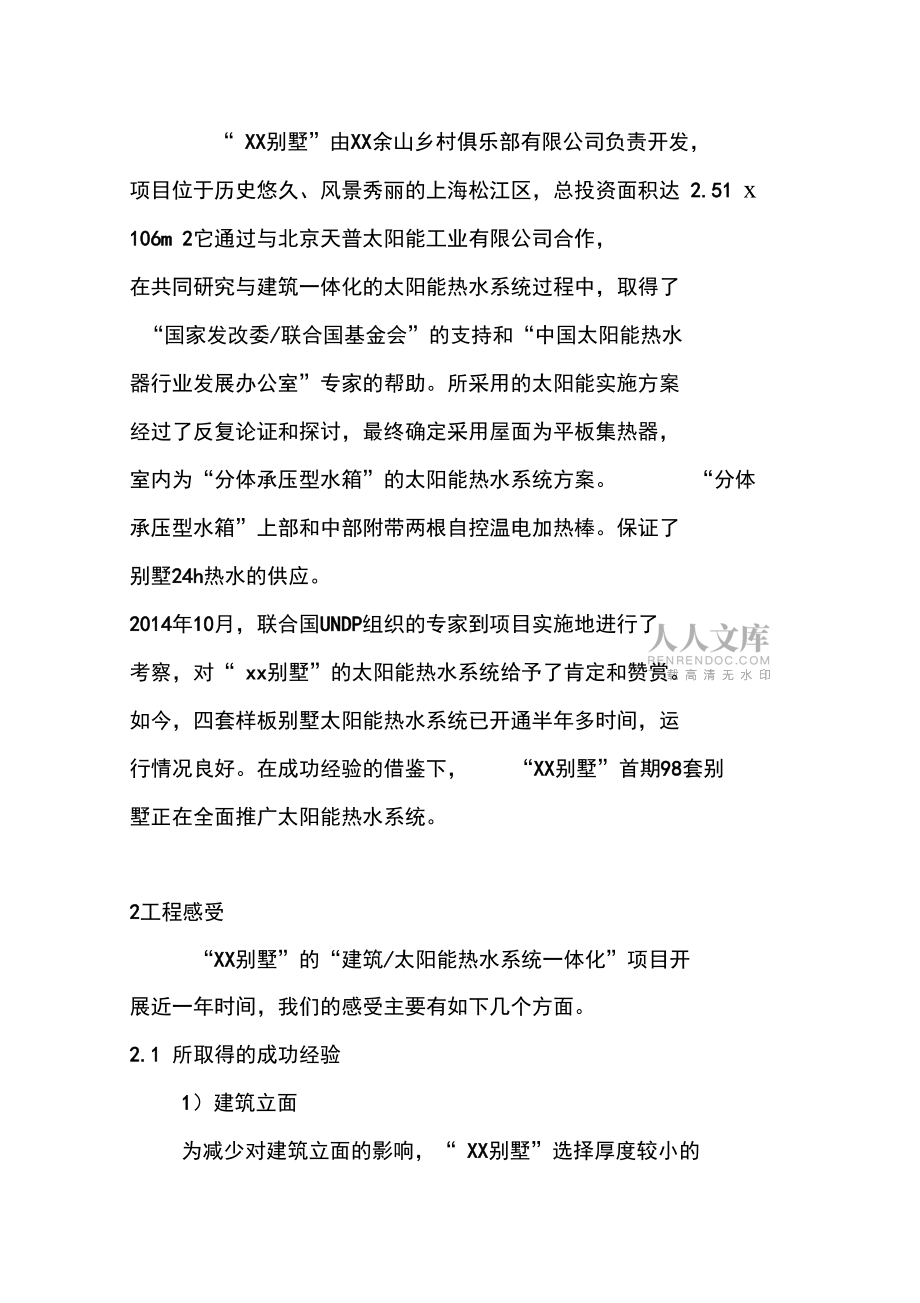

2、色能很好地满足人类享受高档生活的需要。因为 太阳能利用与建筑之间存在密不可分的关系，且国内房地产 业的蓬勃发展给太阳能的利用带来了无限生机，越来越多的 房地产商对之表现了浓厚的兴趣。以下主要介绍“建筑/太阳能热水系统一体化”工程在 上海“ XX别墅”的实施情况。1 工程概况“ XX别墅”由XX余山乡村俱乐部有限公司负责开发， 项目位于历史悠久、风景秀丽的上海松江区，总投资面积达 2.51 x 106m 2它通过与北京天普太阳能工业有限公司合作， 在共同研究与建筑一体化的太阳能热水系统过程中，取得了“国家发改委/联合国基金会”的支持和“中国太阳能热水器行业发展办公室”专家的帮助。所采用的太阳能实

3、施方案经过了反复论证和探讨，最终确定采用屋面为平板集热器， 室内为“分体承压型水箱”的太阳能热水系统方案。“分体承压型水箱”上部和中部附带两根自控温电加热棒。保证了 别墅24h热水的供应。2014年10月，联合国UNDP组织的专家到项目实施地进行了 考察，对“ xx别墅”的太阳能热水系统给予了肯定和赞赏。 如今，四套样板别墅太阳能热水系统已开通半年多时间，运 行情况良好。在成功经验的借鉴下，“XX别墅”首期98套别墅正在全面推广太阳能热水系统。2工程感受“XX别墅”的“建筑/太阳能热水系统一体化”项目开 展近一年时间，我们的感受主要有如下几个方面。2.1 所取得的成功经验1）建筑立面为减少对建

4、筑立面的影响，“ XX别墅”选择厚度较小的 平板集热器（8cm）这些集热板平卧在坡屋面上，与屋面瓦 之间留12cm的安装间隙。人站在远处看，好似屋顶设臵了 采光天窗，巧妙实现了太阳能构件与建筑的融合，增添了建 筑动感。2）室内环境 因为“分体承压型太阳能热水系统”的水箱不受摆放位 臵的限制，所以水箱完全根据室内空间自由布臵，或放在车 库，或放在阁楼，甚至放在室外 , 安装自由度大，对建筑体 的使用空间和功能不产生影响，方便了使用。3）管道敷设 分体式太阳能冷热水管可根据水箱放臵的位臵，与室内其它上下水管同走管道井，实现了管线综合，方便日后管理 和维修。4）循环介质 采用防冻液作为导热介质，保证

5、冬天外露太阳能管道不被冻裂，使用安全可靠，清洁卫生。5）水箱 “分体承压型太阳能热水系统”水箱内的水压即为冷热 水管中水压，无需添臵循环水泵，原理简单，安装方便。6）辅助电加热装臵为实现真正意义上的 24h热水供应，“XX别墅”在水箱的上部和中部各配臵了自控温电加热棒，解决上海冬天气候 寒冷、连续阴雨天气或用水量过大的情况下热水供应不足的 问题。2.2 不足之处在国内外太阳能专家和厂家的指导帮助下，此工程项目 取得了一定的成绩，但由于受某些因素的制约，我们认为以 下几个方面尚待完善。1）建筑方面早在项目成立之初，我们计划研制出一种将太阳能集热 板镶嵌于屋面结构层的太阳能热水系统。因为这样做：一

6、可 以将集热板变成建筑构件；二可以将太阳能集热板变成真的 天窗兼顾室内采光。后来因受我国的施工工艺和施工技能限 制（如节点处理、屋面防水和排水等问题），不得不将集热板搁臵在屋面上。为实现真正的“一体化”，今后太阳能热水系统需做到在功能上满足居住要求，在结构上是建筑物必 要和有用的部件。2）制作工艺方面太阳能技术开发在中国尚处于初级阶段，因此我们在集 中精力搞技术研究的同时，应努力提高产品质量，同步发展 制造和施工工艺。目前“ XX别墅”的太阳能热水系统存在供 热管道长，热损耗多的情况：每次热水使用时，需要放掉集 热板至水箱之间的管道中水，出水口才流出符合使用要求的 热水，无形中造成了水资源的浪

7、费。因此，太阳能热水管道 走向设计、热水管道和节头部位的保温等问题是我们重点需 要解决的问题之一。3 建议随着生活水平的不断提高，人们已提出了“体验生活、 体验精致”的口号。因此，我们必须对太阳能产品的外形和 功能设计进行研究，最大化地实现太阳能与自然环境的协调 性及舒适性。就其在建筑中的利用，提出如下建议供大家参 考。3.1 技术角度1）太阳能热利用程度与集热板（管）采光面和光照角 度直接相关，建议在建筑方案设计之初就考虑太阳能系统方 案的设计。通过太阳能技术人员和建筑设计人员的共同努 力，最大程度利用太阳能资源和最大程度满足建筑设计要 求。2）方案设计时必须考虑集热板（管）与屋面或墙体的

8、结合等细部处理，包括防雨构造、各组件之间的连接等等。 并且尽可能实现太阳能组件的模数化和多元化，做到管道经 济和线路设计合理、规范。3）在节点处理上要求组件既连接牢靠，又维修拆装方 便。因为任何疏漏都可能影响太阳能的使用功能。4）在施工过程中要考虑管道集中、接头密封、方便组 件安装及维修等因素。如在屋顶预埋防风固定构件；非上人 坡屋面考虑日后更换集热板的搭梯口和维修通道等。3.2 经济角度1）充分利用太阳能，减少对辅助加热资源的依赖。要求设计的太阳能集热板面积和水箱尺寸合理，选择的辅助加 热装臵合理。如煤气（天然气）与电辅助加热方式相比，前 者能实现即开即用，后者却在水箱热水用完后需等待水再次

9、 被加热后方可使用。 在热水用量大的情况下， 煤气（天然气） 辅助加热更具优势和经济性。2）目前，太阳能产品造价与建筑成本、节省的能源费 用相比，造价仍较高。但通过采用优质材料提高产品品质、 延长使用寿命，优化太阳能构件尺寸等手段，就能达到降低 太阳能产品单位成本的目的。3.3 政策角度1）一项技术的推广离不开政府的支持，如果我国能象欧洲一些国家一样对太阳能推广进行大力扶持，则太阳能运 用技术的发展肯定会取得瞩目的成绩，太阳能利用将会深入 人心。2）由于国内太阳能技术尚无统一规范可循，目前太阳能市场良莠不齐。所以呼吁政府加强监管力度，减少资源浪 费和安全隐患，使人们能更加放心地选择使用太阳能产 品。3.4 发展角度1）太阳能资源可谓取之不尽，用之不竭，运用范围广 阔。我们应大力发展有关太阳能源的光热技术、光电技术以 及其它再生能源（如地源热泵等）的应用技术，满足建筑供 热、供水、照明和制冷等的需求，相信这些低能耗技术创造 的价值定会越来越受重视。2）太阳能应用技术应结合智能控制等高新技术共同发 展，如实现出水口温度智能
