苏州大学模拟电路课程试卷(总集)下

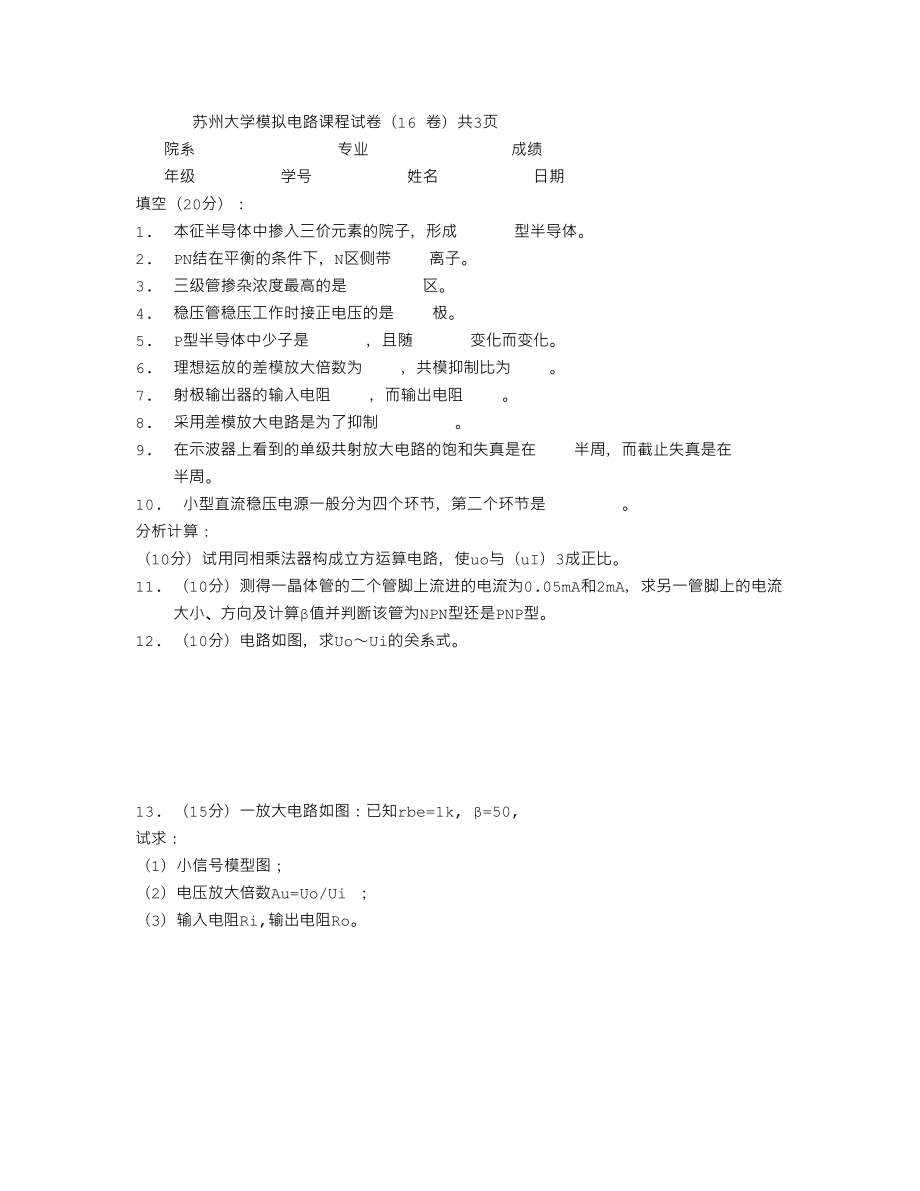

1、苏州大学模拟电路课程试卷（16 卷）共3页院系 专业 成绩年级 学号 姓名 日期填空（20分）：1. 本征半导体中掺入三价元素的院子，形成 型半导体。2. PN结在平衡的条件下，N区侧带 离子。3. 三级管掺杂浓度最高的是 区。4. 稳压管稳压工作时接正电压的是 极。5. P型半导体中少子是 ，且随 变化而变化。6. 理想运放的差模放大倍数为 ，共模抑制比为 。7. 射极输出器的输入电阻 ，而输出电阻 。8. 采用差模放大电路是为了抑制 。9. 在示波器上看到的单级共射放大电路的饱和失真是在 半周，而截止失真是在 半周。10. 小型直流稳压电源一般分为四个环节，第二个环节是 。分析计算：（10

2、分）试用同相乘法器构成立方运算电路，使uo与（uI）3成正比。11. （10分）测得一晶体管的二个管脚上流进的电流为0.05mA和2mA，求另一管脚上的电流大小、方向及计算值并判断该管为NPN型还是PNP型。12. （10分）电路如图，求UoUi的关系式。13. （15分）一放大电路如图：已知rbe=1k, =50,试求：（1）小信号模型图；（2）电压放大倍数Au=Uo/Ui ；（3）输入电阻Ri,输出电阻Ro。14. （12分)理想运放组成的电路如图，试：导出UoUi的关系式；若R1=20 k, R2=200 k, R3=20 k,R4=10 k,Au=Uo/Ui=?15. （11分）上题电

3、路中，要求Au=60，调整R4来达到要求，则R4=？16. （12分）利用W7805组成的稳压电路，若想得到110V得可调电压，试设计电路。苏州大学模拟电路课程试卷（17 卷）共3页院系 专业 成绩年级 学号 姓名 日期填空（20分）：1. P型半导体是在本征半导体的基础上掺入了 元素。2. PN结又称为 区。3. 晶体管的输出特性分为 个区，模拟电子线路工作在 区。4. 晶体管参数ICBO、ICEO的关系式是 。5. 绝缘栅型场效应管的三个极分别是 、 、 。6. 放大电路的输出电阻越 ，带负载能力越强。7. 对信号而言，射极输出器放大的是信号的 。8. OTL功放电路的输出端电容的作用是

4、。9. RC振荡电路产生自激的幅频条件是 。10. 单相半波整流电路二极管上的最大反向电压是 ，桥式整流的是 。分析计算：（10分）试绘出测量晶体管ICBO的电路。（10分）已知Ui=5Sint V，试绘出Ui、Uo的波形。11. （10分）电路如图，是判断其反馈极性及类型。12. （16分）放大电路如图，rbe=1.1k，=100，求：(1)微变等效电路图；(2)电压放大倍数Au；(3)输入、输出电阻Ri、Ro；(4)说出负反馈的类型。13. （11分）理想运放组成的电路如图，求：Uo(U1-U2)的关系式。14. （11分）理想运放组成的电路如图，试求UoUi的关系式。15. （12分）试

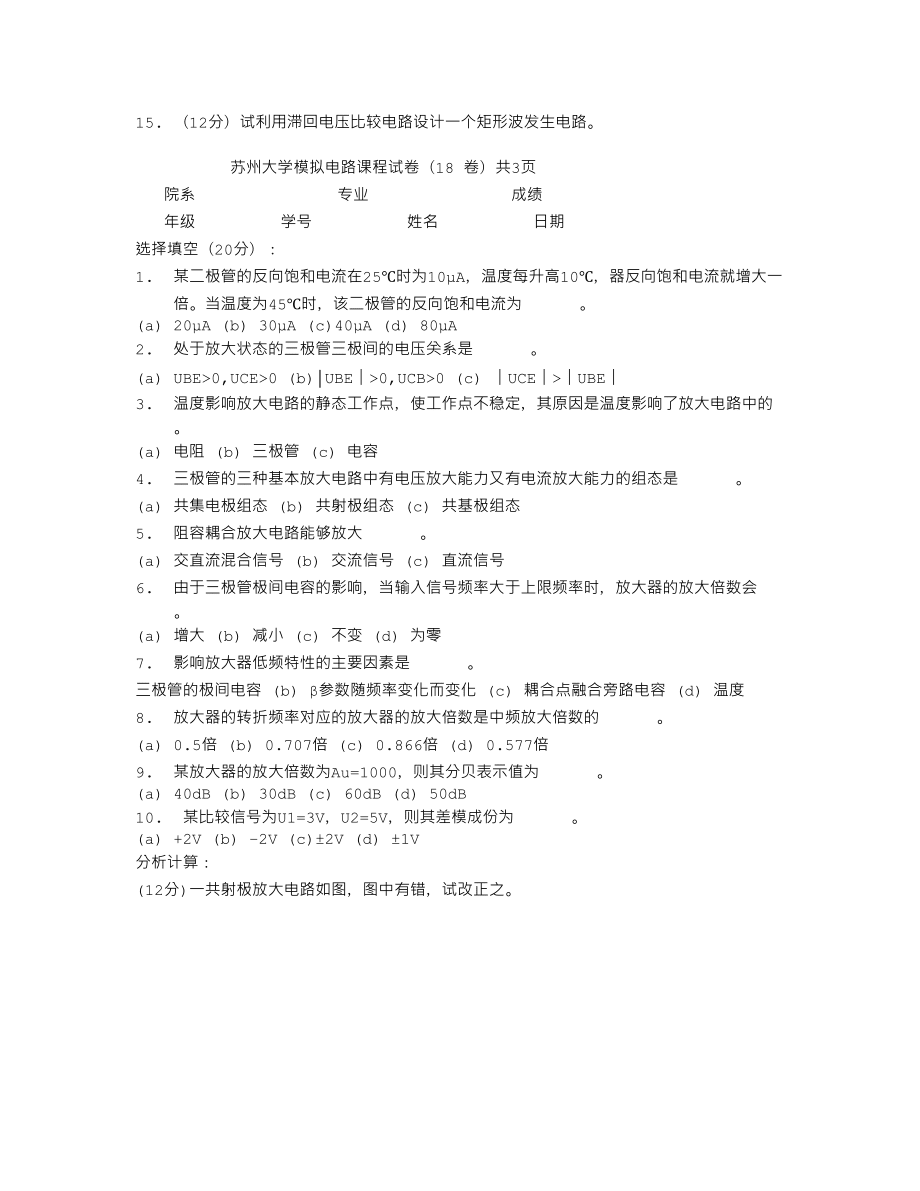

5、利用滞回电压比较电路设计一个矩形波发生电路。苏州大学模拟电路课程试卷（18 卷）共3页院系 专业 成绩年级 学号 姓名 日期选择填空（20分）：1. 某二极管的反向饱和电流在25时为10A，温度每升高10，器反向饱和电流就增大一倍。当温度为45时，该二极管的反向饱和电流为 。(a) 20A (b) 30A (c)40A (d) 80A2. 处于放大状态的三极管三极间的电压关系是 。(a) UBE>0,UCE>0 (b)UBE>0,UCB>0 (c) UCE>UBE3. 温度影响放大电路的静态工作点，使工作点不稳定，其原因是温度影响了放大电路中的 。(a) 电阻 (

6、b) 三极管 (c) 电容4. 三极管的三种基本放大电路中有电压放大能力又有电流放大能力的组态是 。(a) 共集电极组态 (b) 共射极组态 (c) 共基极组态5. 阻容耦合放大电路能够放大 。(a) 交直流混合信号 (b) 交流信号 (c) 直流信号6. 由于三极管极间电容的影响，当输入信号频率大于上限频率时，放大器的放大倍数会 。(a) 增大 (b) 减小 (c) 不变 (d) 为零7. 影响放大器低频特性的主要因素是 。三极管的极间电容 (b) 参数随频率变化而变化 (c) 耦合点融合旁路电容 (d) 温度8. 放大器的转折频率对应的放大器的放大倍数是中频放大倍数的 。(a) 0.5倍

7、(b) 0.707倍 (c) 0.866倍 (d) 0.577倍9. 某放大器的放大倍数为Au=1000，则其分贝表示值为 。(a) 40dB (b) 30dB (c) 60dB (d) 50dB10. 某比较信号为U1=3V，U2=5V，则其差模成份为 。(a) +2V (b) 2V (c)±2V (d) ±1V分析计算：(12分)一共射极放大电路如图，图中有错，试改正之。11. （10分）一放大电路的直流通路如图，=50，UBE=0.7V，试计算其IBQ值。12. （10分）理想运放组成的对数运算电路如图，导出Uo和Ui的关系式，并说明电路对Ui有何要求？13. （15

8、分）如图所示为一放大器的交流通路，两管参数相同，rbe=4k，=100，画出小信号模型；Au=Uo/Ui；输入电阻Ri。14. （12分）电路如图，元器件均理想，求：UoUi的关系；若输入为正弦波，画出输出波形。15. （10分）电路如图，元器件均理想，求UoUi的关系。16. （11分)设计一个桥式整流滤波电路，要求输出电压Uo=20V，输出电流Io=600mA，交流电源频率为50Hz。（不必确定元件的型号，但需确定其数值）。苏州大学模拟电路课程试卷（19 卷）共3页院系 专业 成绩年级 学号 姓名 日期填空（20分）：1. 本征半导体中掺入五价元素的原子，形成 型半导体。2. 某二极管的反

9、向饱和电流在25时为10A，温度每升高10，器反向饱和电流就增大一倍。当温度为45时，该二极管的反向饱和电流为 。(a) 20A (b) 30A (c)40A (d) 80A3. PN结在平衡的条件下，N区侧带 离子。4. NPN型晶体管的集电区体积比发射区的 。5. 晶体管的ICBO越小，该管受温度影响程度越 。6. 温度影响放大电路的静态工作点，使工作点不稳定，其原因是温度影响了放大电路中的 。(a) 电阻 (b) 三极管 (c) 电容 (d) 电感7. 场效应管分为 和 两大类。8. 互补对称功放电路的晶体管一般工作在 类状态。9. 一般情况下，RC振荡器的振荡频率在 MHz以下。10.

10、 桥式整流电路若烧断一个二极管，其输出电压是原来的 。分析计算：（10分）放大电路的直流通路如图，=60，UBE=0.7V，欲将工作点Q置于线性区的中央，求RB的值。11. （12分）电路如图，元件均理想，求：判断二极管D1、D2的导通、截止情况；计算A点的电位。12. （10分）理想运放组成的对数运算电路如图，求Uo和Ui的关系式，并说明电路对Ui有何要求？13. （15分）一个两级放大电路的交流通路如图，已知rbe1、rbe2，求：画出小信号模型；计算Au=Uo/Ui；输出电阻Ro。14. （12分）理想运放组成增益可调的反相比例运算电路如图，已知Uomax=±15V，求下述三种

11、情况下，Uo各为多少伏？Rw在顶部；Rw在中部；Rw在底部。15. （10分）已知运算关系式Uo=(1/10)(2Ui1+Ui2)dt，试用一级运放实现之。16. （11分）三端稳压器组成的电路如图，已知Iw=50A，输出端1、2间的电压UREF=1.25V，若要输出电压Uo的可调范围为1.2520V，Rw应为多少？苏州大学模拟电路课程试卷（20卷）共3页院系 专业 成绩年级 学号 姓名 日期一、填空（20分）：1. 二极管在外加正向电压时导通，外加反向电压时截止，称为 性。2. 半导体三极管有两个PN结，即 和 。3. PNP型晶体管的发射区掺杂浓度比集电区 。4. 绝缘栅型场效应管分为 沟

12、道和 沟道两类。5. 共集电极放大电路的输入电阻较 ，输出电阻较 。6. 并联电流负反馈可使输出 稳定。输入阻抗 。7. 要使振荡电路自激，其反馈电路必须是 反馈。8. 放大器的级数越多，则放大倍数越 ，通频带越 。9. 三极管的三种基本放大电路中有电压放大能力又有电流放大能力的组态是 。(a) 共集电极组态 (b) 共射极组态 (c) 共基极组态10. 某放大器的放大倍数为Au=1000，则其分贝表示值为 。(a) 40dB (b) 30dB (c) 60dB (d) 50dB二、分析计算：1. （10分）电路如图，元件均理想，Ui=5Sint V，绘出Uo的波形。2. （10分）用图形定性

13、说明半波整流电路加上C滤波后，其输出电压会提高的原因。3. （10分） 一二极管电路如图，元件均理想，试判断二极管是导通还是截止。4. （15分）放大电路如图，=50，rbe=1k，试求：开关K打开、闭合时的Au；开关K打开、闭合时的输出、输入电阻Ro、Ri；试用负反馈的概念说明100对电路性能的影响。5. （11分）理想运放组成的电路如图，导出Uo=f(U1，U2)的关系。6. （12分）试用一级运放实现Uo=2Ui1+Ui2关系式7. （12分）三端集成稳压器W117组成的电路如图，已知Iw=50A，输出端1、2间的电压UREF=1.25V，Rw=3k，求Uo的可调范围。苏州大学模拟电路课

14、程试卷（21 卷）共3页院系 专业 成绩年级 学号 姓名 日期填空（20分）：1. PN结在平衡的条件下，N区侧带 离子。2. 一两级放大器，第一级增益20dB，第二级40dB，总增益为 。3. 随着温度的升高，三极管参数ICEO ，UBE 。4场效应管和三极管相比，其输入阻抗 。5.稳压管稳压工作时接正电压的是 极。6.射极输出器的输入电阻 ，而输出电阻 。7.在示波器上看到的单级共射放大电路的饱和失真是在 半周，而截止失真是在 半周。8.小型直流稳压电源一般分为四个环节，第二个环节是 。9.处于放大状态的三极管三极间的电压关系是 。(a) UBE>0,UCE>0 (b)UBE&

15、gt;0,UCB>0 (c) UCE>UBE10.影响放大器低频特性的主要因素是 。三极管的极间电容 (b) 参数随频率变化而变化 (c) 耦合点融合旁路电容 (d) 温度分析计算：1. (10分)设计一个测量晶体管ICEO的电路。2. （10分）理想运放组成的电路如图，说明图(a)、(b)的反馈类型。3. （10分）理想运放电路如图，求其传输特性。4. （16分）双入单出差动放大器如图，已知=100，rbb=300，UBE=0.7V，求：静态工作点Q；小信号模型；差模电压放大倍数Aud；差模输入电阻、输出电阻Rid、Rod。5. （11分）理想运放组成的电路如图，导出UoUi的关

16、系式。6. （11分）上题电路中若输入如图Ui波形，画出输出波形，设：Rf=200k,C=25F。7. （12分）倍压整流电路如图，简述工作原理，当RL=，输出UO(AV)为多少伏？苏州大学模拟电路课程试卷（22 卷）共3页院系 专业 成绩年级 学号 姓名 日期一、填空（20分）：1. 本征半导体中掺入三价元素的院子，形成 型半导体。2. 晶体管参数ICBO、ICEO的关系式是 。3. 三级管掺杂浓度最高的是 区。4. 放大电路的输出电阻越 ，带负载能力越强。5. 射极输出器的输入电阻 ，而输出电阻 。6. OTL功放电路的输出端电容的作用是 。7. 采用差模放大电路是为了抑制 。8. 单相半

17、波整流电路二极管上的最大反向电压是 ，桥式整流的是 。9. 某二极管的反向饱和电流在25时为10A，温度每升高10，器反向饱和电流就增大一倍。当温度为45时，该二极管的反向饱和电流为 。(a) 20A (b) 30A (c)40A (d) 80A10. 放大器的转折频率对应的放大器的放大倍数是中频放大倍数的 。(a) 0.5倍 (b) 0.707倍 (c) 0.866倍 (d) 0.577倍二、分析计算：1（10分）一稳压管电路如图，不变，求的取值范围。11. （10分）一功放电路如图，UCES=2V,求电路的最大输出功率。12. （10分）理想运放电路如图，求其传输特性。13. （15分）一

18、放大电路如图：已知rbe=1k, =50,试求：（1）小信号模型图；（2）电压放大倍数Au=Uo/Ui ，Aus=Uo/Us；（3）输入电阻Ri,输出电阻Ro。14. （12分）理想运放组成的电路如图，求：Uo(U1-U2)的关系式。15. （11分）电路如图，元器件均理想，求UoUi的关系。16. （12分）三端集成稳压器W117组成的电路如图，已知Iw=50A，输出端1、2间的电压UREF=1.25V，Rw=3k，求Uo的可调范围。苏州大学模拟电路课程试卷（1卷）参考答案 共2 页填空题：1ABA BAACCLC RC 石英晶体10滤除无用信号二分析计算题1（1）ICQ=2mA, UCEQ

19、=3.32V（2）rbe=1.3k（3）（4）Au=-163，Ri=1.3k，Ro=4.3k2(1) ICQ1 =0.2mA, UC1=6V(2) Aud=-59.4，Rid=16.2k，Ro=60k(3) Auc=017.(a)电压并联正反馈(b)电流并联负反馈4Au=1+R4/R35(1)(2) 低通6UT=±1.5VUo+6V- 1.5V 1.5V Ui- 6V7(1)(2)Uc=21.6V(3)Uo=7.5-15V苏州大学模拟电路课程试卷（2卷）参考答案 共2 页填空题：A直接 阻容 变压器b e c Bh参数 混合B积分A迟滞比较器A10A二分析计算题：1（1）ICQ=1.

20、16mA,UCEQ=10.2V（2）rbe=2.46k（3）（4） Au=-20.3，Ri=1.9k，Ro=1k2Au=-256，Ri=1.5k，Ro=803(a) 电压串联负反馈(b) 电压并联正反馈4.5.(1)R=27K R4=20K(2) 负温度系数的热敏电阻.6.(1)Vcc=17.3V(2)ICM1.15A, PCM2W, UBR(CEO)34.6V(3)Uo波形存在交越失真7(1)R=127-135。(2)U2=12.5V苏州大学模拟电路课程试卷（3卷）参考答案 共2 页填空题：频率响应好低频响应差B C恒流区电压串联对数D单限电压比较器交越10|AF|=1二分析计算题：1(1)

21、ICQ=1.3mA, UCEQ=5.4V(2)rbe=2.1K画出微变等效电路(4) Au=-121，Ri=2.1K，Ro=5.1K(5)最大不失真输出电压Uom=2.3V2.Au=-14，Ri=10M，Ro=803.4.(1)(2) 高通5.(a)电流并联负反馈(b)电流串联负反馈6.(1) 放大电路为共基电路，振荡电路为变压器耦合的LC振荡电路。(2) 2-3为同名端。(3) 谐振回路的电感L=0.5mH。7.(1) Pom=9W(2) Vcc=24.6V(3) Pom=36W苏州大学模拟电路课程试卷（4卷）参考答案 共2 页填空题：输入阻抗高，输出阻抗低前后级相互影响反向击穿区温漂BAA

22、 BAA10. BPF BEF二分析计算题：1.(1)ICQ=0.72mA ,UCEQ=6.7V(2)rbe=3.8K(3)微变等效电路Au=-74，Ri=2.6K，Ro=5.6K2.(1)ICQ1=0.9mA ,UC1=1V(2)rbe=3.1K, Aud=-15.2，Rid=26.2，Ro=20K(3)Auc=03.(a)电压并联负反馈(b)电流串联负反馈4（1）A1反相求和电路 A2差动比例放大电路(2) Uo=-1.5V(3) R3=12.5K5.(1)(2) 低通6.(a) 不满足自激振荡的相位条件(b) 满足自激振荡的相位条件7.Vcc=17.3V苏州大学模拟电路课程试卷（5卷）参

23、考答案 共2 页填空题：输入阻抗高CBAADB积分BBEF二分析计算题：1.(1)ICQ=2.2mA,UCEQ=3.4V(2)rbe=1.4K(3)微变等效电路2.(1)ICQ2 =1.1mA, UC2=0.5V(2)rbe=2.56K, Aud=+97.7，Rid=5.12K，Ro=10K3(a) 电流串联负反馈(b) 电压并联负反馈4.(1) Ui1=1V时，Uo1=3V(2) Ui1=1V时，若使Uo=0，则Ui2=-3Vt=10s后，Uo=-3V5.UT=3VUy5VUx3V- 5V6.(a)满足自激振荡的相位条件(b) 不满足自激振荡的相位条件7.(1) R=389467(2) Uc

24、=24V(3) RL=1000时Iz最大，RL=400时最小。苏州大学模拟电路课程试卷（6卷）参考答案 共2 页填空题：BABABB微分AA二分析计算题：1.(1)Aus=0.948(2)Ri=59K Ro=702.(1) T1构成共射电路，T2构成共集电路，(2) 微变等效电路(3) Au，Ri，Ro的表达式3(a) 电压并联负反馈(b) 电压串联负反馈4IL=20mA Uo=-9V5起振条件：1+R4/R3>1振荡频率：R4、R3引入电压串联负反馈，RC串并联网络引入电压并联正反馈。6(1)(2)高通7(1) 接Rw一端为反相输入端。(2) R1=100 R2=200(3) U2至少

25、20V苏州大学模拟电路课程试卷（7卷）参考答案 共1 页填空题：1-3dBB A0.1V 1VA CAC迟滞 窗口C混合同相 反相二分析计算题：1(1)IDQ=0.25mA(2) gm=1mV/A(3)Au=0.67，Ri=1M，Ro=2K3.(1)T1构成共集放大电路，T2构成共射放大电路。(2) Au=-66(3) Ri=33K，Ro=6K4.(1) R3引入电压并联负反馈。(2) Au=2(3) 要使Ii=0，R3=R15.(1)ICQ2=1.2mA UCEQ2=5.7V(2) rbe=2.6K Aud=-49 Rid=25.2K Ro=12.4K6.Au=-217.(a)能(b)能8.

26、(1)Pom=10.6W(2)R2=51K苏州大学模拟电路课程试卷（8卷）参考答案 共2 页填空题：A 0CBB C A BB单限电压比较器A滤除交流纹波Ad Ac二分析计算题：1.ID=0.25Ma2.(1)ICQ2=1.3mA ,UC2=3.35V(2) rbe=1.4K, Aud=43，Rid=2.8，Ro=2K3.Ro=Rd4.K打开 Uo=2UiK闭合 Uo=0.5Ui5(a) 能(b) 不能6.(1) Ui=1V时，UO1=1V、UO2=15V、UO=6V(2) Ui=1V时，UO1=5V、UO2=-15V、UO=-6VA1电压跟随器，A2单限电压比较器。7.低通滤波电路。苏州大学

27、模拟电路课程试卷（9卷）参考答案 共 2页一选择题：1. C2. B3. D4. C5. C6. C7. B8. D9. D10. B二分析计算题：1.2.(1) Aud=-50，Rid=6K，Ro=10K(2) Uo=395mV3.Uo=125mV4. 电压并联正反馈电压并联正反馈5(a) 能产生正弦波振荡(b) 不能产生正弦波振荡6(1) 阈值电压UT=1.5V(2)Uo+5V1. 5V Ui- 5V7低通滤波电路苏州大学模拟电路课程试卷（10卷）参考答案 共2 页选择题：1. A2. A3. A4. C5. B6. C7. D8. C9. B10. C二分析计算题：1.(1) Ic=2m

28、A UB=2.7V Rb=12.4K(2)(3)Au=-39.22.(b)合理 等效为NPN3(1) rbe=2.9K Aud=-3.2 Rid=26K Ro =10.2K(2) Ui=-61mV4t=2s5(a) 电压并联负反馈(b) 电压并联负反馈6(a) 不满足自激振荡的相位条件，放大电路组态为共基。(b) 不满足自激振荡的相位条件，放大电路组态为共射。7高通滤波电路苏州大学模拟电路课程试卷（11卷）参考答案 共2 页填空题：CDCCCCDAAB二分析计算题：1.(1)Uo=1V(2)Ri=1.5K Ro=2K2t=10s后Uo=-3V3Aum=-100，fH=10Hz，fL=105Hz

29、(2)|A|40dB10105f(Hz)4(1)当Ui=8sint时，输出功率Po=4W。此时输出波形存在交越失真。(2) Pom=6.25W。(3)饱和失真。5Uo1=3.6VUo2=7.2V6(1)UBD=0.1V, UAB=-0.2V。UAB=-1.02V。7(1) 调整管T的 c极和e极互换(2)苏州大学模拟电路课程试卷（12卷）参考答案 共2 页填空题：ABADBCCBDD二分析计算题：1.(1)Au=-170(2)交流负载线方程：2Uo=(1+R3/R2)*Uz3(1) Aum=-100，fH=10Hz，fL=105Hz4(1) Pom=16W(2) Pcm4W, Icm2.25A

30、, U(BR)CEO36V56(1) 窗口比较器，UT1=5V, UT2=3V。(2)Uo 3V 5V Ui- 5V7(1) Aud=-55.6，Rid=18K，Ro=60K(2)负载电阻应接在T2集电极.(3)Uo=222.4V苏州大学模拟电路课程试卷（13卷）参考答案 共1 页一、1. N；2. 负；3. 大；4. 反向；5. 结型、绝缘栅型；6. 共集电极；7. ；8. 温度（零点）漂移；9. 1；10. 滤波。二、RB95k;RLRRL;=;(1) 略；(2) Au=50；(3) Aus=Au=26.6；Uo=1.25Ui12Ui2+；电路如图：7. (1) S=0.28；(2) C=

31、75000F。苏州大学模拟电路课程试卷（14卷）参考答案 共1 页一、填空：1.五价；2. 正；3. 高；4. 小；5. N、P；6. 高、低；7. ；8. 甲乙；9. 正；10. 1/2；二、分析计算：饱和状态；导通状态；10.7W；(1) IBQ=20A，ICQ=2mA，UCEQ=9.1V；(2) 9.85；(3) Ri=8.85k,Ro=3.3k；(1) (R2/R1)Ui，4VUi4VUo= 10V，Ui<4V10V，Ui>10V(2)图略。6.7.(1) 略；(2) Au2=(1+R2/R1)>3；(3) fo=1/2RC；苏州大学模拟电路课程试卷（15卷）参考答案

32、 共1 页填空：(1) 电子，空穴；(2) 电子，多子；(3) 单向导电；(4) 增大；(5) 发射结，极电结；(6) 高，窄；(7) 60dB；（8）电流，减小；（9）增大，减小；(10) 高；分析计算：1. RB95k；2. (1) Uo=1.2U2；(2) UDRM=2U2；3.4. (1) 图略；(2) Au=-52.3, Auo=-117.6；(3) Ri=1.6k, Ro=2.5k；(4) Aus=-50.7；5. 证：Ui=U+RC, U-=RC,U+=U-,结合上二式，可证得结果。6. Ui>6V或Ui<3V；7. R=5k,C=3.2F,R2=33k,R1=10k

33、苏州大学模拟电路课程试卷（16卷）参考答案 共1 页一、填空：1. P；2. 正；3. 发射区；4. 负极；5. 电子，温度；6. ,；7. 高，低；8. 温度（零点）漂移；9. 正，负；10. 整流；二、分析计算：1.2. IE=2.05mA，流出，=40，NPN型；3. Uo=Ui；4. (1) 图略；(2) Au=-9.5；(3) Ri=5.9k，Ro=3.3k；5. (1) Au=-(1+)；(2) Au=-31；6. R4=4k；7.苏州大学模拟电路课程试卷（17卷）参考答案 共1 页一、填空：1. 三价；2. 空间电荷；3. 三，放大区；4. ICEO=(1+)ICBO；8. 栅，

34、源，漏；6. 小；7. 功率；8. 提供一个负电源；9. 3；10 U2，U2；二、分析计算：1.2.3. (a) 串联电压负反馈；(b) 正反馈；4. (1) 图略；(2) Au=0.98；(3) Ri=38.8k，Ro=10.9；(4) 电压串联负反馈；5. Uo=(1+)(U1-U2)；6. Uo=Ui+(1/RC)Ui dt；7.苏州大学模拟电路课程试卷（18卷）参考答案 共1 页填空：1. C；2. C；3. B；4. B；5. A；6. B；7. C；8. B；9. C；10. D；分析计算：1. 图略；2. IBQ=54A；3. Uo=UTln，Ui<0；4. (1) 图略；(2) Au=115；
