钢筋施工节点详图及做法说明

1、钢筋施工节点详图及做法说明1、 钢筋堆放钢筋加工工艺说明：钢筋的堆放场地应采用 C15素混凝土或碎石硬化，并有排水坡度。应按级别、品种、直径、厂家分垛码放，并挂标识牌，注明产地、规格、品种、数量、复 试报告单号、质量检验状态(待检、合格、不合格)。为防止钢筋锈蚀，应设 置垄墙或方木，架空高度不应低于 100mm2、钢筋弯曲一一钢筋加工工艺说明：HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的倍，弯 钩的弯后平直局部长度不应小于钢筋直径的 3倍；当设计要求钢筋末端需作135 °弯钩时，HPB335级HPB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯

2、钩的弯后平直局部长度应符合设计要求；钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。3、剪力墙竖向钢筋顶部锚固一一钢筋安装构造要求工艺说明：纵向受拉钢筋在各种抗震等级下的最小锚固长度应符合设计要求，并且应符合?混凝土结构施工图平面整体表示方法制图规那么和构造详图?(03G101-1 )第34页中纵向受拉钢筋的最小锚固长度的要求。当设计与施工图集要求不同时， 应与设计协商，办理相应变更手续确定取值大小。上图为剪力墙结构几种常见 的锚固方式，均考虑一、二级抗震。钢筋具体锚固形式可按照?混凝土结构施 工图平面整体表示方法制图规那么和构造详图?( 03G101-1)的要

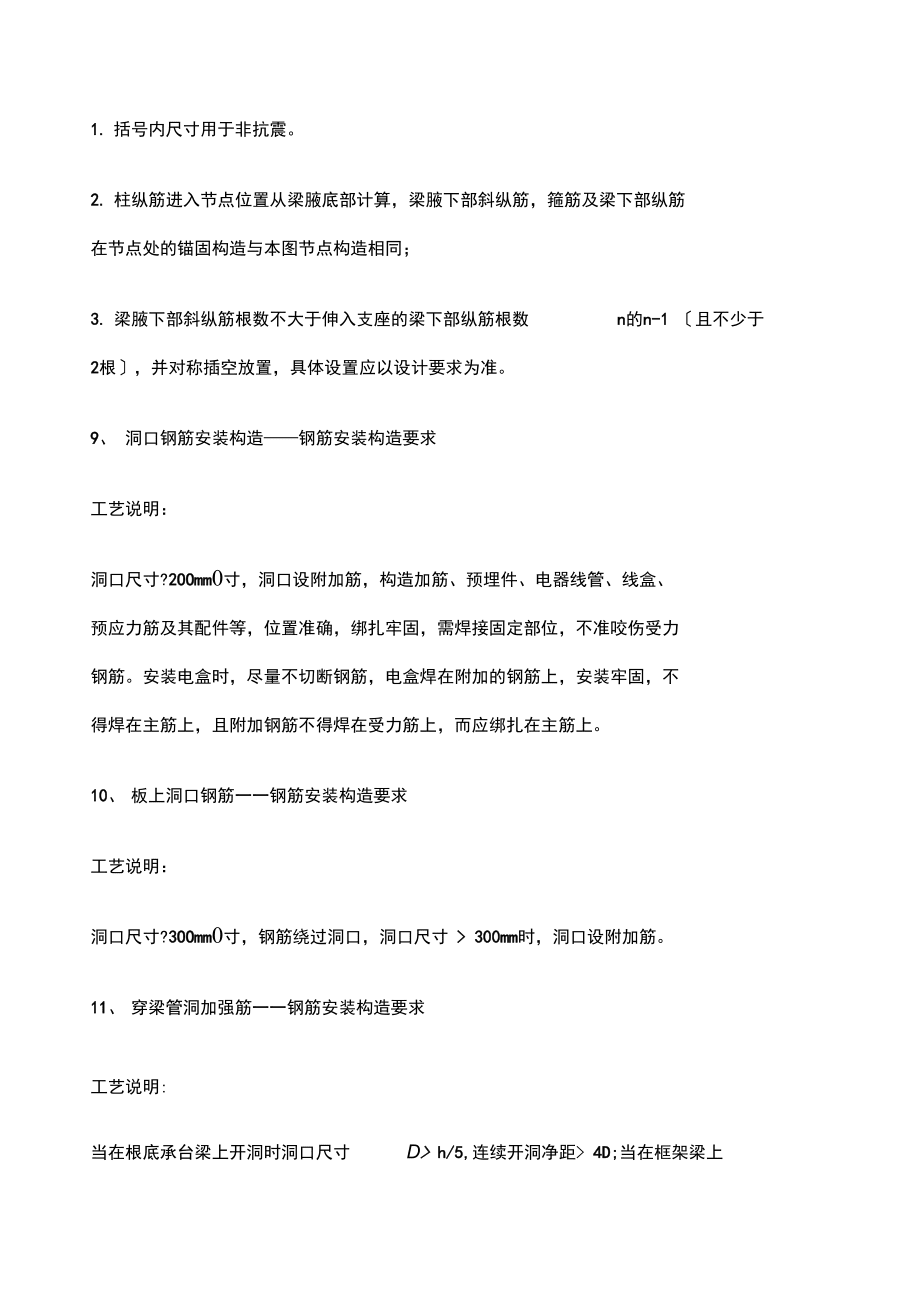

3、求施工。4、剪力墙端部水平钢筋锚固一一钢筋安装构造要求工艺说明：剪力墙端部水平钢筋应伸至对边且有15d直拐，施工中注意控制水平钢筋应伸至对边竖筋内侧，转角墙外侧水平筋应连续通过转弯。5、转角墙端部水平钢筋锚固一一钢筋安装构造要求工艺说明：转角墙端部水平钢筋应伸至对边且有15d直拐，施工中注意控制水平钢筋应伸至对边竖筋内侧，转角墙外侧水平筋应连续通过转弯。6、框架柱钢筋安装构造要求钢筋安装构造要求工艺说明：根底反梁柱子插筋要在梁内至少设两道箍筋，以对插筋起到定位作用。7、框架柱角(边)柱主筋收头一一钢筋安装构造要求 8转角墙端部水平钢筋锚固一一钢筋安装构造要求工艺说明:1. 括号内尺寸用于非抗震

4、。2. 柱纵筋进入节点位置从梁腋底部计算，梁腋下部斜纵筋，箍筋及梁下部纵筋在节点处的锚固构造与本图节点构造相同；3. 梁腋下部斜纵筋根数不大于伸入支座的梁下部纵筋根数n的n-1 且不少于2根，并对称插空放置，具体设置应以设计要求为准。9、洞口钢筋安装构造钢筋安装构造要求工艺说明：洞口尺寸?2OOmm0寸，洞口设附加筋，构造加筋、预埋件、电器线管、线盒、 预应力筋及其配件等，位置准确，绑扎牢固，需焊接固定部位，不准咬伤受力 钢筋。安装电盒时，尽量不切断钢筋，电盒焊在附加的钢筋上，安装牢固，不 得焊在主筋上，且附加钢筋不得焊在受力筋上，而应绑扎在主筋上。10、板上洞口钢筋一一钢筋安装构造要求工艺说

5、明：洞口尺寸?3OOmm0寸，钢筋绕过洞口，洞口尺寸 > 300mm时，洞口设附加筋。11、穿梁管洞加强筋一一钢筋安装构造要求工艺说明:当在根底承台梁上开洞时洞口尺寸D> h/5,连续开洞净距> 4D;当在框架梁上开洞时洞口尺寸 D< h/5,且w 150mm连续开洞净距3D.12、梁柱墙钢筋放置顺序一一钢筋绑扎工艺说明：当梁与柱或墙侧平时，梁该侧主筋置于柱或墙竖向纵筋之内。13、主次梁钢筋放置顺序钢筋绑扎工艺说明：框架结构中，次梁上下主筋置于主梁上下主筋之上，框架连梁的上下主筋置于 框架主梁的上下主筋之上。14、主次梁钢筋放置顺序根底钢筋倒盖式做法一一钢筋绑扎工艺说明

6、：根底钢筋，次梁上部主筋置于主梁上部主筋之下，板筋上层筋置于根底梁上部 主筋之下。15、底板顶板钢筋放置顺序一一钢筋绑扎工艺说明：两向钢筋交叉时，根底底板及楼板短跨方向上部主筋宜放置于长跨方向主筋之上，短跨方向下部主筋置于长跨方向主筋之下。16、搭接范围内三点绑扎一一钢筋绑扎工艺说明：每根钢筋在搭接长度内必须采用三点绑扎。用双丝绑扎搭接钢筋两端头30mm处，中间绑扎一道，且过三道竖向筋。仃、搭接范围内通过三根筋一一钢筋绑扎工艺说明：墙体竖向钢筋搭接范围必须保证有三道水平筋通过，墙体水平钢筋搭接范围内必须保证有三道竖向筋通过。18、剪力墙水平筋交错搭接一一钢筋绑扎工艺说明：墙体水平钢筋搭接接头错

7、开间距应?500mm同一构件中相邻纵向受力钢筋的绑 扎搭接接头应相互错开50%19、剪力墙竖向筋接头错开一一钢筋绑扎工艺说明：剪力墙同排内相邻两根竖向筋接头应相互错开，不同排相邻两根竖向筋接头也应相互错开。搭接接头错开500mm机械连接接头错开35d。注意搭接接头的长 度除应满足外，还应满足搭接范围内通过三根水平筋。20、箍筋安装一一钢筋绑扎工艺说明：主筋必须在箍筋弯折处接触紧密。搭接部位应制作双主筋箍筋，箍筋弯钩应将两根主筋全部钩住。21、梁柱墙钢筋放置顺序一一钢筋绑扎工艺说明：连梁箍筋应有1根在暗柱内，且距暗柱边50m顶层连梁在暗柱范围内箍筋应满布。22、定位箍筋框一一钢筋绑扎工艺说明：框架柱模板上口设置定位箍筋框，用于控制钢筋位移，定位箍分内控式和外控式两种，置于柱顶的定位箍可周转使用。23、箍筋错开套筒位置一一钢筋连接工艺说明：绑扎柱、墙箍筋或水平钢筋时，应错开直螺纹套筒位置，如果错不开，对应将箍筋或水平钢筋直径变小一个规格 局部加密
