土方填筑工艺试验总结

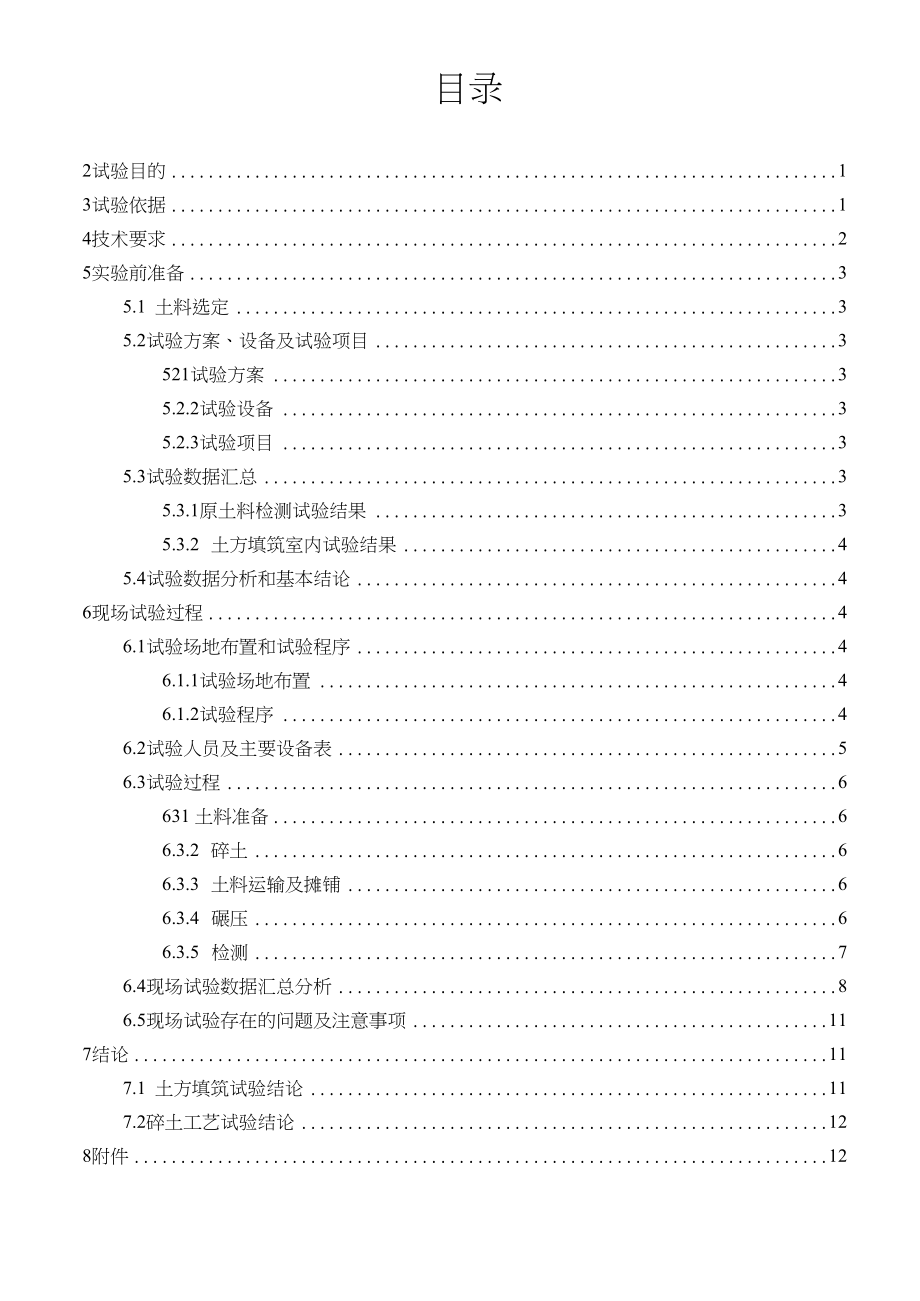

1、引江济淮工程（安徽段）江淮沟通段J009-2（河渠）标项目经理部土方填筑工艺试验总结中国电建POWERCHINA批准:审核:编制:承建单位:江淮沟通段J009-2 （河渠）标项目经理部编制日期：二O二O年四月【土方填筑工艺试验总结】【引江济淮工程（安徽段）江淮沟通段J009-2 （河渠）标】目录2试验目的13试验依据14技术要求25实验前准备35.1 土料选定35.2试验方案、设备及试验项目3521试验方案35.2.2试验设备35.2.3试验项目35.3试验数据汇总35.3.1原土料检测试验结果35.3.2 土方填筑室内试验结果45.4试验数据分析和基本结论46现场试验过程46.1试验场地布置

2、和试验程序46.1.1试验场地布置46.1.2试验程序46.2试验人员及主要设备表56.3试验过程6631 土料准备66.3.2 碎土66.3.3 土料运输及摊铺66.3.4 碾压66.3.5 检测76.4现场试验数据汇总分析86.5现场试验存在的问题及注意事项117结论117.1 土方填筑试验结论117.2碎土工艺试验结论128附件12【引江济淮工程（安徽段）江淮沟通段J009-2 （河渠）标】【土方填筑工艺试验总结】1工程概况引江济淮工程（安徽段）江淮沟通段J009-2（河渠）标为东郢至唐大庄渠段J52+850 J61+570,输水渠道8.72km,设计流量290m3/s,全线釆用明渠平底

3、开挖布置，渠道底宽 60m,底高程13.40m,膨胀土处理渠段&72km,边坡全线防护,管护道路总长17.95km, 渠系交义建筑物包括新建跌水13座，新（重）建泵站14座，新建排水沟9条、11.7km。本标段河渠工程主要内容为：河道土石方开挖、膨胀土边坡防护、新建管护道路、 新（重）建或加固交叉建筑物、水土保持工程等。图1.1-1 J009-2标段工程位置示意图2试验目的1、核查土料压实后是否能达到设计压实干密度值和设计压实度，本工程土方填筑换 填设计压实度不小于0.95 （轻型），击实标准按土工试验规程（SL237-1999）中击实试 验执行；压实干密度根据土料试验结果确定，土料应

4、按全料试样求取最大干密度和最优含 水率；2、检查机具设备的性能是否满足施工要求；3、确定合理的施工碾压参数：铺土厚度、压实方法和压实遍数；4、研究和完善土方填筑换填施工工艺和措施；5、确定有关质量控制的技术要求和检测方法，为现场施工提供依据。3试验依据1、引江济淮工程(安徽段)江淮沟通段施工J009-2标施工图；2、引江济淮工程(安徽段)建设标准化指南；3、引江济淮工程(安徽段)江淮沟通段J009-2 (河渠)标技术标准和要求4、引江济淮J009-2施工组织设计(中国水电四局2019技案009号);5、土工试验规程(SL237-1999)；6、堤防工程施工规范(SL260-2014)；7、土样

5、和试样制备(SL237-20002-1999)；8、膨胀土地区建筑技术规范(GB50112-2013)；9、水利水电工程施工通用安全技术规程(SL398-2007)；10、水利水电工程施工测量规范(SL52-2015)；11、水利水电工程土建施工安全技术规程(SL399-2007)；12、水利水电施工安全防护设施技术规范(SL714-2015)；13、水利水电工程建设标准强制条文(2020年版)；14、水利工程施工安全管理导则(SL721-2015)：15、水利水电工程土建施工安全技术规程(SL399-2007)；16、水利水电工程施工质量检验与评定规程(SL176-2007)；17、水利水电

6、工程单元工程施工质量验收评定标准-堤防工程(SL634-2012)；18、膨胀土、崩解岩河道(航道)工程施工技术规定(引江济淮工程专用技术标准);19、引江济淮J009-2标招投标文件、合同文件及现场实际调查了解情况。20、土方填筑施工方案中国水电四局【2019】技案023号；21、土方填筑工艺试验方案中国水电四局【2020】技案006号；22、皖引江质安函(2019) 356号文件国家和地方政府颁布的有关技术法规、规范及本项LI所涉及的其他有关行业规范、标 准，若上述标准或规范有修改或重新颁布则遵照执行。4技术要求1、土方填筑所用天然土料为自山膨胀率为小于40%的弱膨胀性土料；2、用于回填的

7、天然土料合适的含水量宜为18%左右，土方填筑含水率控制在最优含 水率(±3%)范圉内；3、土料粒径要求：最大粒径不宜大于10cm：4、土方填筑填筑体压实要求见表4-1；填筑压实要求表表44项目名称压实度要求备注筑路堤、边坡回填>0.95管护道路建基而“弹簧老河道回填平地而，压实度20.88,边坡开口线10m范围内R95土 ”40cm换填碾压处理渠系建筑物上方填筑>0.95后，重型击实压实度M管护道路上方填筑>0.950.955实验前准备5.1 土料选定本次试验土料釆用J58+804右岸弱膨胀土堆土区土料。5.2试验方案、设备及试验项目5.2.1试验方案1、对天然土料

8、做自III膨胀率试验，取得天然土料的自山膨胀率等物理力学参数;2、对已完成破碎和翻晒的土料进行含水率试验；3、根据土料的自山膨胀率，对土样进行击实试验。5.2.2试验设备主要试验仪器表表5-2序号试验仪器名称规格及型号数量1击实仪YDTII1台2液塑限测泄仪LP100D 型1台3数显鼓风恒温干燥箱HWXL 型1台4环刀200cm3300个5电子天平JD20002台5.2.3试验项目1、原土的自由膨胀率、液限、塑限、塑性指数;2、土方填筑的最优含水率和最大干密度5.3试验数据汇总5.3.1原土料检测试验结果对拟使用的天然土料进行室内试验，室内试验项U主要包括：根据原土检测结果，试验用土料的原土自

9、山膨胀率30%,其代表土料范围为弱膨胀土 中国水利水电第四工程局有限公司第3页【引江济淮工程（安徽段）江淮沟通段J009-2 （河渠）标】【土方填筑工艺试验总结】料，土料为褐色粘土。土料自山膨胀率检测结果为30%符合设计及规范要求。碎土成品料 土粒粒径符合设计及规范要求。5.3.2 土方填筑室内试验结果对土料进行击实试验，根据试验结果土料的最大干密度为1.71g/cm最优含水率 17.4%。检测报告见附件io5.4试验数据分析和基本结论1、碎土成品土料自由膨胀率、粒径等满足设计要求；2、土料的最优含水率为17.4%,最大干密度1.71g/cm6现场试验过程6.1试验场地布置和试验程序6.1.1

10、试验场地布置试验场地设在J58+600左岸，利用河渠管理范围线与奔土场间空地,平整出一块长31m X宽21m的场地，采用压路机对该场地进行碾压压实。测量人员用白灰线放出试验场地， 试验场地长30m X宽20m,沿长度方向划分4个区间,每个区间长15m X宽10m。15,0015,00说轻0区狐蛛22t勵显«W： 3如细岸必20cu松邈L 8/曲O t 6. 81嫦航h 25cu8/W<图6.1-1试验场地布置6.1.2试验程序K铺设取样检测成果 报告号 Vs中国水利水电第四工程局有限公司【引江济淮工程（安徽段）江淮沟通段J009-2 （河渠）标】【土方填筑工艺试验总结】图6.1

11、-2试验流程图6.2试验人员及主要设备表土方填筑填筑碾压试验主要管理人员配置表表 6 2.1序号姓名职务人数主要职责及分工1冶占文总工程师1负责整个碾压试验实施及技术指导2董鹏忠质量副经理1负责碾压试验施工技术指导3吴光龙工程部1负责碾压试验施工现场技术服务工作4孙帆质量部1负责现场质量控制5杨影强试验室负责人1负责碾压试验填筑质疑检测控制6郭俊涛测量队队长1负责碾压试验填筑施工放样、沉降位移观测7周伟民现场负责人1负责现场调度总计7/表6-2.2施工设备统计表序号设备名称规格及型号数量状态备注1挖掘机1.6m32台良好2装载机3m31台良好3推上机SD161台良好4振动平碾22t1台良好5自

12、卸车25t4台艮好6洒水车lOt1台艮好7旋耕机/2台良好8打夯机3kw打夯机6台良好表6-2.3主要试验及质检检测仪器表序号仪器设备爼称规格型号检定状态备注1钢卷尺5m2把合格2电子天平l.Okg/O.Olg1台合格3环刀/300只合格4锤子/5把合格5铁锹/5把合格6洋镐/5把合格7削:刀/5把合格中国水利水电第四工程局有限公司第5页【引江济淮工程（安徽段）江淮沟通段J009-2 （河渠）标】【土方填筑工艺试验总结】63试验过程6.3.1 土料准备河道开挖时，釆用快速判别法，现场判别开挖弃土的膨胀性，满足土方填筑原料要求 的弱膨胀土单独储存。料土天然膨胀性控制标准为，自由膨胀率小于小于40

13、%的弱膨胀土, 本次试验釆用本次试验土料釆用J58+804右岸的弱膨胀土堆土区堆土。6.3.2 碎土土料釆用旋耕机、挖掘机进行碎土、翻甩、开采，本次试验采用符合设计及规范要求, 检测合格的土料。6.3.3 土料运输及摊铺土料经自卸车运输至试验填筑区，运输过程中对土料进行覆盖。卸料时所有车辆必须 听从现场施工人员的指挥，在指定部位准确卸料，达到快速摊铺，快速碾压。同时，在摊 铺施工点应配23个杂工，对不平的土面、有较大土块、有杂物曲人工及时清除。土方填筑料釆用进占法卸料，推土机推平，卸一车推平一次，沿轴线或平行轴线进行, 人工配合找平。采用“算方上料、定点卸料、随卸随平、定机定人、铺平把关、插签

14、检查” 的方法，以保证铺土厚度均匀。铺土厚度用俩侧标尺测量（标尺间拉横线），土料铺填完成后，推土机铲刀初步进行 摊铺平整，人工辅助再次找平，以保证铺土厚度均匀，每层摊铺平整后校核填筑边线。%>AaJ分毬叱q* z- A J*；图63、土料运输及摊铺6.3.4碾压第中国水利水电第四工程局有限公司【引江济淮工程（安徽段）江淮沟通段J009-2 （河渠）标】【土方填筑工艺试验总结】机械碾压：22t平碾碾压时铺土厚度30cm、35cm,振动碾静压两遍到强振八遍，检测 自碾压6遍（静压2遍、振动4遍）开始，碾压8遍（静压2遍、振动6遍），碾压10遍 （静压2遍、振动8遍），各检测一次压实度。振动碾

15、平行于渠轴线方向碾压，行车速度 控制在2km/h以内；碾压方式为先静压2遍、最后振动4、6、8遍，碾压机行进速度为先 慢后快，山填筑区域一边开始顺次碾压，前后两次轮迹横向重叠30cm轮迹，做到无漏压、 无漏振，确保振压均匀、边角到位。人I】碾压：3kw打夯机夯实时，铺土厚度20cm、25cm,碾压遍数610遍。打夯机 夯实采用连接环套打法，夯迹双向套压，夯压夯1/3,行压1/3,分段分片压实时，夯迹搭 接宽度不小于1/3夯径。图6-3.2机械碾压图6-3.3人工碾压6.3.5检测每一次试验取样时，选用环刀取样，现场称量，得到其碾压后土料的湿密度，然后釆 用烧失法烘干，称量干土重量，最后整理数据

16、，计算土样干密度，从而也得到压实度数据。 每一碾压层的取样位置为压实层厚的下部1/3处，若下部1/3的厚度不足环刀高度时，以 环刀底面到达下层顶面时环刀取满土样为准。中国水利水电第四工程局有限公司第7页【引江济淮工程（安徽段）江淮沟通段J009-2 （河渠）标】【土方填筑工艺试验总结】图6-3.4压实度取样（环刀）振动碾在碾压过程中有无粘结、壅土现象；在试验区域边缘人工开挖观测，上下层结合情况、层与层之间光面情况、龟裂及剪力破坏现象。6.4现场试验数据汇总分析经试验，每个区块的碾压试验完成后取样12组，经整理、计算、统计得到碾压遍数与干密度、压实度之间的关系；具体详见下表。检测报告见附件2机械

17、碾压铺土 35cm 土方填筑试验数据汇总表（环刀法）碾压 遍数EQmHHEHA均值血/ci 旳g/I, 平H0H0s07 |7 冷(%sssHsssHHsss1的H00sHsQssBs1J- X 平<sssssRssss做%)1MJ ztHssHssMsssss八/cn 旳g IJ /VHsHHHHsHHBHHHHHs.1/ 站m TssBHssHsssHs做%)1J ztssHssHHsssHAJ X3 讳m H/c 肉gHHHHH0HHH0HBBBBBHBHHs中国水利水电第四工程局有限公司【引江济淮工程（安徽段）江淮沟通段J009-2 （河渠）标】【土方填筑工艺试验总结】机械碾压铺

18、土 30cm 土方填筑试验数据汇总表（环刀法）碾压 遍数EHHQEB均值静压 2遍 振动 4遍X八 U- KxHHHHSSSH做%)1MJ ztSSSSSSAJ V)3 啼m H/C 切g IJ /V0S0SSBSSQSQSS1/ 站m 1曲SSSSSSSSSS做%) 1J (SSSSSSS00SSHSSSSSSQJ KB7 >4 3 軸m |曲SSSSSSSSS7 lr 怡(%SSSSSSS ; XI/3 吨n>1 川/C 切00SS中国水利水电第四工程局有限公司第9页【引江济淮工程（安徽段）江淮沟通段J009-2 （河渠）标】【土方填筑工艺试验总结】人工碾压铺土 20cm 土方

19、填筑试验数据汇总表（环刀法）碾压遍数检测结果序号123456789101112均值打夯 机人 匸夯 实8平均湿密度 （g/cnf）1.921.931.921.931.921.921.901.921.921.911.941.921.92平均含水率 （%）18.620.219.618.719.519.819.220.320.119.720319.319.6平均干密度（g/cm3）1.621.601.601.621.601.601.591.591.601.591.611.611.60斥实度（悅）95949495949493939493949494.0涉椒场如遍平均湿密度 （g/cn?）1.981.9

20、91.971.961.981.981.982.012.021.982.001.981.99平均含水率 （%）18.719.018.61&51&919.719.820.320.119.21&819.819.3平均干密度 （g/cn?）1.671.671.661.651.671.651.651.671.681.661.681.651.66斥实度（悅）98989796989696989897989697人工碾压铺土 25cm 土方填筑试验数据汇总表（环刀法）S12345678910n12gLAf 恥遍3 站m 1曲Hss0做%) 1J (SSSSSSsssss3 讳m H/C

21、 肉g00000sssBSs.£黑遍J KB7 >4 3 軸m |曲SSSSSSSsssss冷(%)SSSSSSsssssSSHaaQBasaBBH数据分析：得出以下结果,土方填筑铺土 30cm采用机械碾压时，碾压6遍（静压2遍、振动4遍）压实度不 满足设计要求；碾压8遍（静压2遍、振动6遍），碾压10遍（静压2遍、振动8遍） 压实度均满足设计要求；土方填筑铺土 35cm釆用机械碾压时，碾压6遍（静压2遍、振动4遍）压实度不 满足设汁要求；碾压8遍（静压2遍、振动6遍），碾压10遍（静压2遍、振动8遍）压实度均满足设计要求；土方填筑铺土 20cm釆用打夯机人工夯实时，人工夯实8

22、遍压实度不满足设计要求； 人工夯实10遍压实度满足设计要求；土方填筑铺土 25cm釆用打夯机人工夯实时，人工夯实8遍压实度不满足设计要求； 人工夯实10遍压实度满足设计要求：6.5现场试验存在的问题及注意事项（1）对参加施工的管理、技术人员进行技术交底，使其掌握基本施工要领，同时进 行安全教育，杜绝违章操作；（2）填筑前应检测填筑土料的含水率，将填筑土料的含水率控制在要求范圉之内。（3）行车速度一定要按确定的碾压参数严格控制，振动碾有一个压力和压力波的传 递过程，如果行车速度过快，使压力和压力波传递很浅，这样就不能达到预期的LI的，降 低了碾压效果。（4）随时检查碾压机具的性能（如频率、振幅），同时要不断提高平整、碾压机械司 机的操作水平，避
