1、第一章常用低压电器电器：电能的生产、输送、分配与应用起着控制、调节、检测和保护的作用。根据外界的信号和要求，自动或手动接通或断开电路，断续或连续地改变电路 参数，以实现对电路或非电路对象的切换、控制、保护、检测、变换和调节用的电 气设备。定义：一种能控制电能的器件。第一节电磁式低压电器的结构和工作原理低压电器：用于交流1200V、直流1500V以下电路的器件高压电器：用于交流1200V、直流1500V以上电路的电器。电力传动系统的组成：1）主电路：由电动机、（接通、分断、控制电动机）接触器主触点等电器元件所 组成。特点：电流大2）控制电路：山接触器线圈、继电器等电器元件组成。特点：电流小任务：

2、按给定的指令，依照自动控制系统的规律和具体的工艺要求对主电路进 行控制。一、低压电器的分类1、按使用的系统1）低压配电电器用于低压供电系统。电路出现故障（过载、短路、欠压、失压、断相、漏电 等）起保护作用，断开故障电路。（动动稳定性、热稳定性）例如：低压断路器、熔断器、刀开关和转换开关等。2）低压控制电器用于电力传动控制系统。能分断过载电流，但不能分断短路电流。（通断能 力、操作频率、电气和机械寿命等）例如：接触器、继电器、控制器及主令电器等。2、按操作方式1）手动电器：刀开关、按钮、转换开关2）自动电器：低压断路器、接触器、继电器3、按工作原理1）电磁式电器：电磁机构控制电器动作2）非电量控

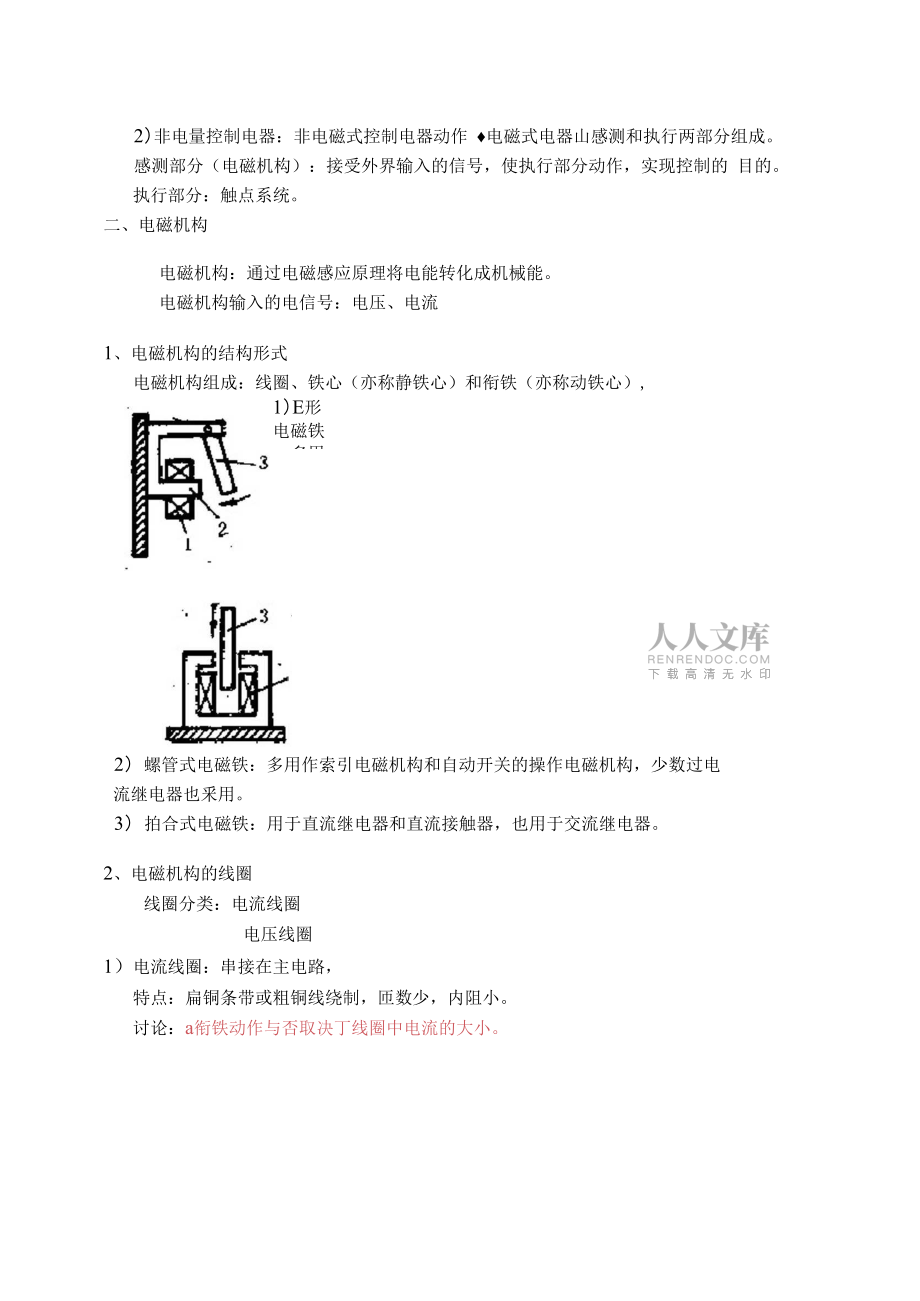

3、制电器：非电磁式控制电器动作 电磁式电器山感测和执行两部分组成。感测部分（电磁机构）：接受外界输入的信号，使执行部分动作，实现控制的 目的。执行部分：触点系统。二、电磁机构电磁机构：通过电磁感应原理将电能转化成机械能。电磁机构输入的电信号：电压、电流1、电磁机构的结构形式电磁机构组成：线圈、铁心（亦称静铁心）和衔铁（亦称动铁心）,1）E形电磁铁：多用于交流电磁系统。2）螺管式电磁铁：多用作索引电磁机构和自动开关的操作电磁机构，少数过电 流继电器也釆用。3）拍合式电磁铁：用于直流继电器和直流接触器，也用于交流继电器。2、电磁机构的线圈线圈分类：电流线圈电压线圈1）电流线圈：串接在主电路，特点：扁

4、铜条带或粗铜线绕制，匝数少，内阻小。讨论：a衔铁动作与否取决丁线圈中电流的大小。b衔铁动作不改变线圈电流。2）电压线圈：并联在电路特点：细铜线绕制，匝数多，阻抗大，电流小，常用绝缘较好的电线绕制。 讨论：衔铁动作与否取决于线圈的电压大小。从结构上看，线圈大抵可分为有骨架和无骨架两种。交流电磁铁的线圈：有骨架式，线圈形状做成矮胖型（考虑到铁心中有磁滞损 耗和涡流损耗，为便于散热之故）。直流电磁机构的线圈：无骨架式，线圈形状做成瘦高型3、电磁特性电磁吸力的近似讣算公式:（1-1）尸=丄丹=丄匚2如切S式中：o当s为常数时，F与B 2成正比。1）吸力特性：电磁吸力与气隙的关系曲线。说明：吸力特性与线

5、圈励磁电流种类、线圈连接方式有关。直流电压线圈的吸力特性电流为常数（与磁路的气隙大小无关，取决于线圈的电阻），根据磁路定律（1-2）R7 1 1W詁言（Z）流电帥构的吸力特性图心直流电薩机初的观力特性 结论:a直流电压线圈在衔铁闭合前展脱力变化很眉b直流电压线圈中的电流在衔铁闭合前后不变化。交流电压线圈的吸力特性交流电压线圈的阻抗主要决定与线圈的电抗，电阻可以忽略:UE） = 4.4勺跡（1-4）X（1）F当频率、匝数和电压都为常数时，磁通为常数时：为常数，结论：5a交流电压线圈在衔铁闭合询后吸力儿乎不变化（如考虑漏磁通，随 的减 少略有增加）。5b交流电压线圈中的电流在衔铁闭合前后随气隙的减

6、小而减小。综上：a衔铁动作与否取决于线圈两端的电压。b直流电磁机构的衔铁动作不改变线圈电流。C交流电磁机构的衔铁动作改变线圈电流。eg: U型：67倍E型：1015倍说明：衔铁卡住不能吸合，或者频繁动作，交流电压线圈可能烧毁。可靠性要求高，或频繁动作的控制系统采用直流电磁机构，而不采用交流电磁 机构。2）反力特性反力特性：指电磁机构转动部分的静阻力与气隙的关系曲线电磁机构的反力：作用弹簧、摩擦阻力和衔铁的重量，电磁机构的反力特性如图所示：4、反力特性与吸力特性的配合F吸略大于F反电磁铁正常工作时衔铁在吸合的过程中，吸力必须大于反力，但也不能太大否 则影响电器的机械寿命5、短路环1）单相交流电磁
