工程制图与CAD实习实验报告模板

1、工程制图与CAD实习报告学院：材料与化工学院班级：化工0801学号：姓名： 李天宇指导老师：张 平实验一：AutoCAD的基本操作指导教师实验时间：2011年3月及日学院 学院 专业班级 学号 姓名 实验室_一、实验题目：AutoCAD的基本操作二、实验目的：1、了解 AutoCAD基本概念2、学习AutoCAD2008的基本操作三、实验主要步骤及结果：1、几何图形绘制（1）启动 AutoCAD用下拉菜单“格式”-“单位”或命令行输入：UNITS/,查看 和设置绘图单位、精度（建议使用缺省值）及角度（建议使用缺省值）设置图幅（选A3图幅）。（3）用绘图工具栏的直线命令 /绘制，绘图时确定点的方

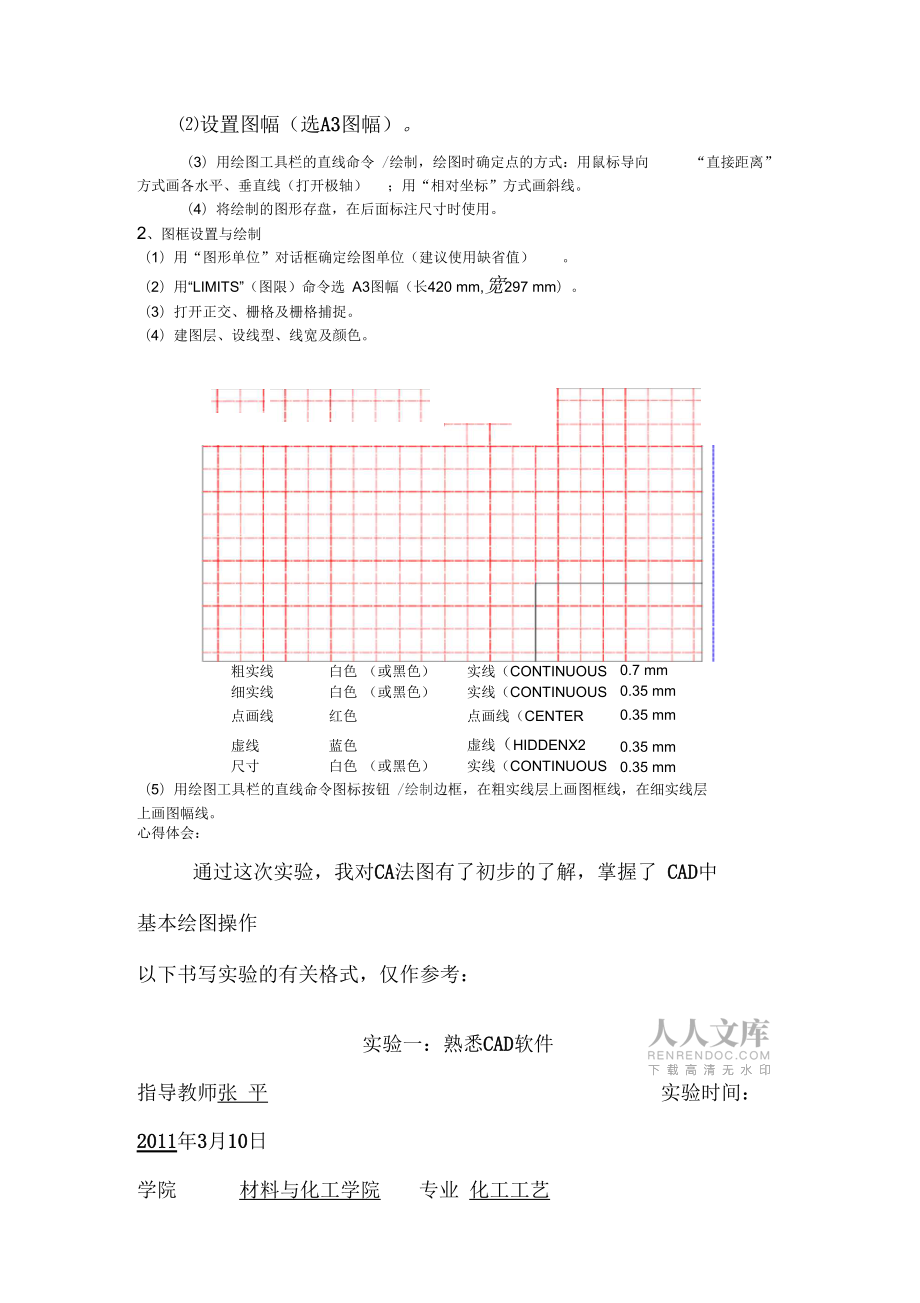

2、式：用鼠标导向“直接距离”方式画各水平、垂直线（打开极轴）；用“相对坐标”方式画斜线。（4）将绘制的图形存盘，在后面标注尺寸时使用。2、图框设置与绘制（1）用“图形单位”对话框确定绘图单位（建议使用缺省值）。（2）用“LIMITS”（图限）命令选 A3图幅（长420 mm,宽297 mm）。（3）打开正交、栅格及栅格捕捉。（4）建图层、设线型、线宽及颜色。粗实线白色（或黑色）实线（CONTINUOUS0.7 mm细实线白色（或黑色）实线（CONTINUOUS0.35 mm点画线红色点画线（CENTER0.35 mm虚线蓝色虚线（HIDDENX20.35 mm尺寸白色（或黑色）实线（CONTIN

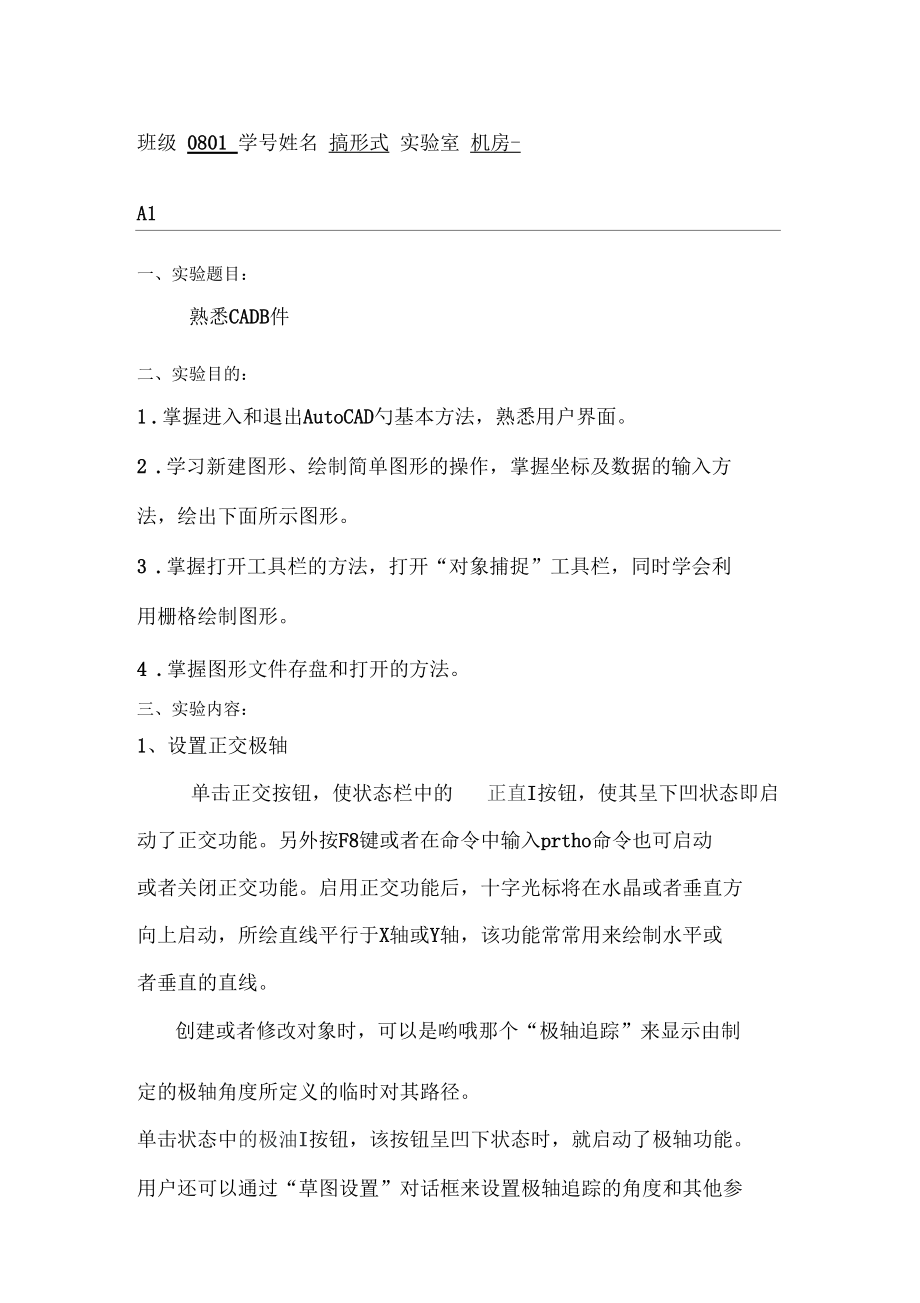

3、UOUS0.35 mm（5）用绘图工具栏的直线命令图标按钮 /绘制边框，在粗实线层上画图框线，在细实线层 上画图幅线。心得体会：通过这次实验，我对CA法图有了初步的了解，掌握了 CAD中基本绘图操作以下书写实验的有关格式，仅作参考：实验一：熟悉CAD软件指导教师张 平实验时间：2011年3月10日学院材料与化工学院专业 化工工艺班级 0801 学号姓名 搞形式 实验室 机房-A1一、实验题目：熟悉CADB件二、实验目的：1 .掌握进入和退出AutoCAD勺基本方法，熟悉用户界面。2 .学习新建图形、绘制简单图形的操作，掌握坐标及数据的输入方 法，绘出下面所示图形。3 .掌握打开工具栏的方法，打

4、开“对象捕捉”工具栏，同时学会利 用栅格绘制图形。4 .掌握图形文件存盘和打开的方法。三、实验内容：1、设置正交极轴单击正交按钮，使状态栏中的 正直I按钮，使其呈下凹状态即启 动了正交功能。另外按F8键或者在命令中输入prtho命令也可启动 或者关闭正交功能。启用正交功能后，十字光标将在水晶或者垂直方 向上启动，所绘直线平行于X轴或Y轴，该功能常常用来绘制水平或 者垂直的直线。创建或者修改对象时，可以是哟哦那个“极轴追踪”来显示由制定的极轴角度所定义的临时对其路径。单击状态中的极油I按钮，该按钮呈凹下状态时，就启动了极轴功能。用户还可以通过“草图设置”对话框来设置极轴追踪的角度和其他参 数。2

5、、设置对象捕捉、对象追踪。单击状态栏中的 匣还按钮，该按钮呈凹下状态下即启用了对象 捕捉功能，按F3也可以启用或者关闭对象捕捉功能。启动了对象捕 捉功能后，将鼠标光标移动到某个特殊的点上，系统就会自动捕捉该 点进行精确绘图。通过对象捕捉功能可以捕捉端点、中点、圆心、节 点、焦点等对象点。用户设置系统自动捕捉的点对象。单击状态栏中的 画园按钮, 该按钮呈凹下状态时即启动了对象追踪功能。 按F11键和在“对象捕 捉”对话框中选中对象追踪功能中回翡牖熊用53面复选框也可以启 动对象追踪功能。对象追踪是根据捕捉点沿正方向或极轴方向进行追 踪，该功能可理解为对象捕捉和极轴追踪的联合应用。若取消功能， 只要单击状态栏中的向阳功能使其突出即可。3、控制对象线宽的显示状态单击状态栏中的趣宛按钮，当该按钮呈下凹状态是，此时绘图 区中所有的图形均以实际设定的线宽显示。4、设置绘图单位在模型空间理一定要按1比1来画图，但要正确选择尺寸单位。 如果是进行机械设计，该单位应该选用毫米。如果是进行建筑设计，该单位应该选用米。如果是华城市规划图，单位应该选用百米或者千米。操作菜单“格式”5、设置绘图界限limits五、操作练习心得体会：通过这次实验，我对CA
